高压并联电容器运行规范VIP免费

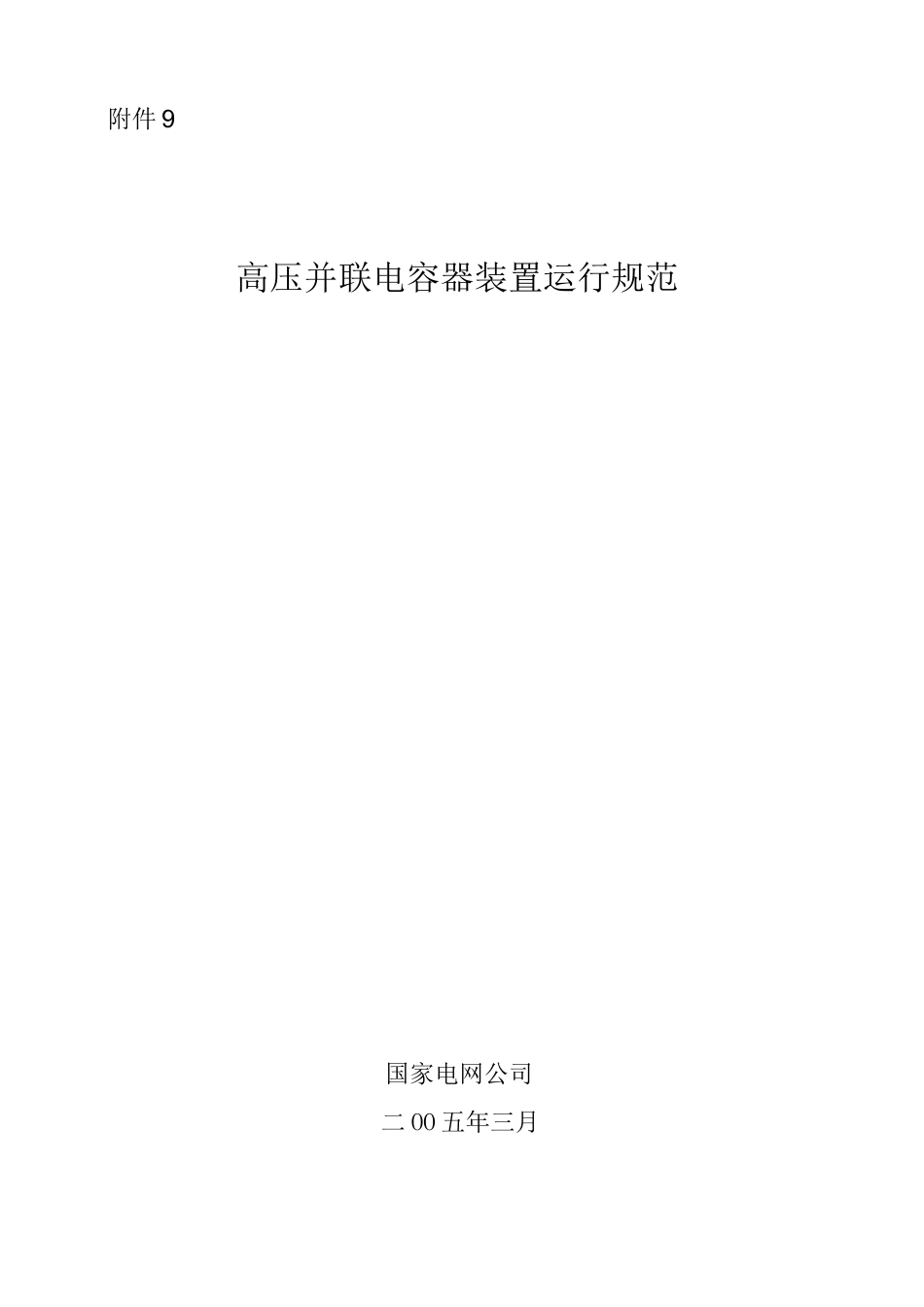

高压并联电容器运行规范_第1页
1/13

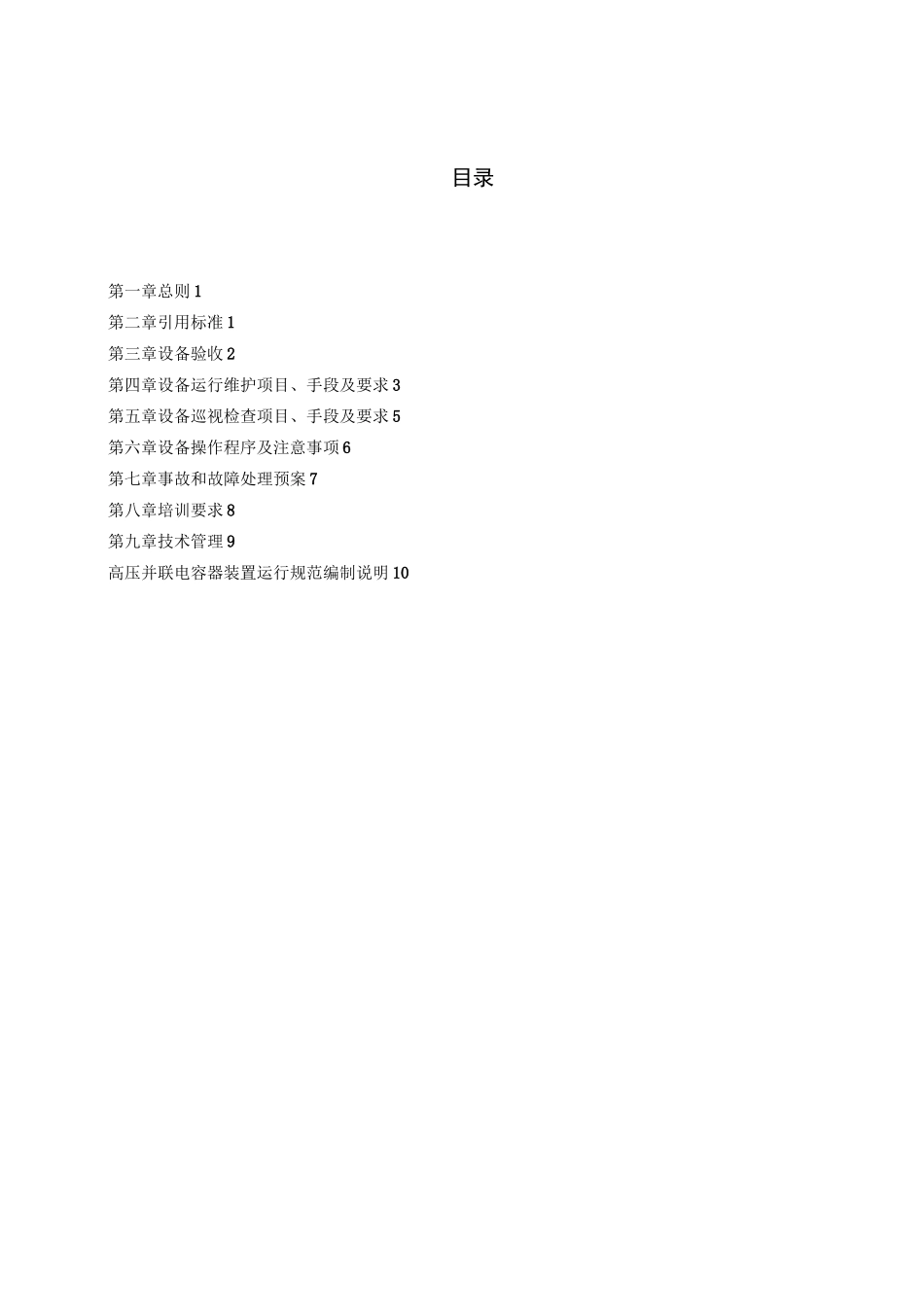

高压并联电容器运行规范_第2页
2/13

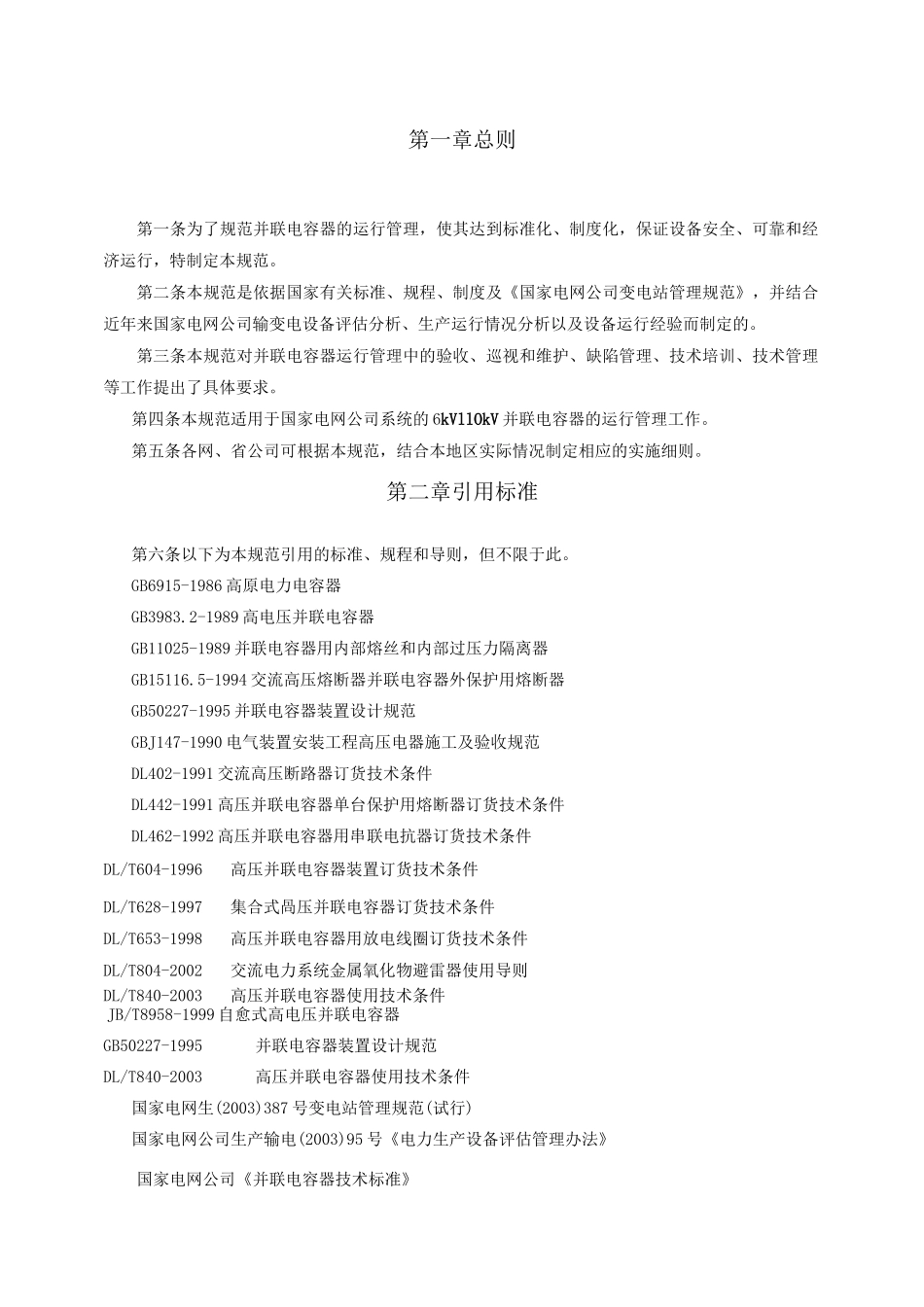

高压并联电容器运行规范_第3页
3/13
附件9高压并联电容器装置运行规范国家电网公司二OO五年三月目录第一章总则1第二章引用标准1第三章设备验收2第四章设备运行维护项目、手段及要求3第五章设备巡视检查项目、手段及要求5第六章设备操作程序及注意事项6第七章事故和故障处理预案7第八章培训要求8第九章技术管理9高压并联电容器装置运行规范编制说明10第一章总则第一条为了规范并联电容器的运行管理,使其达到标准化、制度化,保证设备安全、可靠和经济运行,特制定本规范。第二条本规范是依据国家有关标准、规程、制度及《国家电网公司变电站管理规范》,并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。第三条本规范对并联电容器运行管理中的验收、巡视和维护、缺陷管理、技术培训、技术管理等工作提出了具体要求。第四条本规范适用于国家电网公司系统的6kVllOkV并联电容器的运行管理工作。第五条各网、省公司可根据本规范,结合本地区实际情况制定相应的实施细则。第二章引用标准第六条以下为本规范引用的标准、规程和导则,但不限于此。GB6915-1986高原电力电容器GB3983.2-1989高电压并联电容器GB11025-1989并联电容器用内部熔丝和内部过压力隔离器GB15116.5-1994交流高压熔断器并联电容器外保护用熔断器GB50227-1995并联电容器装置设计规范GBJ147-1990电气装置安装工程高压电器施工及验收规范DL402-1991交流高压断路器订货技术条件DL442-1991高压并联电容器单台保护用熔断器订货技术条件DL462-1992高压并联电容器用串联电抗器订货技术条件DL/T604-1996高压并联电容器装置订货技术条件DL/T628-1997集合式咼压并联电容器订货技术条件DL/T653-1998高压并联电容器用放电线圈订货技术条件DL/T804-2002交流电力系统金属氧化物避雷器使用导则DL/T840-2003高压并联电容器使用技术条件JB/T8958-1999自愈式高电压并联电容器GB50227-1995并联电容器装置设计规范DL/T840-2003高压并联电容器使用技术条件国家电网生(2003)387号变电站管理规范(试行)国家电网公司生产输电(2003)95号《电力生产设备评估管理办法》国家电网公司《并联电容器技术标准》国家电网公司《并联电容器技术监督规定》国家电网公司《预防并联电容器事故措施》第三章设备验收第七条电容器在安装投运前及检修后,应进行以下检查:(一)套管导电杆应无弯曲或螺纹损坏;(二)引出线端连接用的螺母、垫圈应齐全;(三)外壳应无明显变形,外表无锈蚀,所有接缝不应有裂缝或渗油。第八条成组安装的电力电容器,应符合下列要求(一)三相电容量的差值宜调配到最小,电容器组容许的电容偏差为0〜5%;三相电容器组的任何两线路端子之间,其电容的最大值与最小值之比应不超过1.02;电容器组各串联段的最大与最小电容之比应不超过1.02。设计有要求时,应符合设计的规定;(二)电容器构架应保持在水平及垂直位置,固定应牢靠,油漆应完整;(三)电容器的安装应使其铭牌面向通道一侧,并有顺序编号;(四)电容器端子的连接线应符合设计要求,接线应对称一致,整齐美观,母线及分支线应标以相色;(五)凡不与地绝缘的每个电容器的外壳及电容器的构架均应接地;凡与地绝缘的电容器的外壳均应接到固定的电位上。第九条电容器的布置和安装(一)电容器装置的构架设计应便于维护和更换设备,分层布置不宜超过三层,每层不应超过两排,四周及层间不应设置隔板,以利通风散热;(二)构架式安装的电容器装置的安装尺寸不应小于下列数值名称电容器电容器底部距地面装置顶部至屋顶净距间距排间距离屋内屋外最小尺寸(mm)1002002003001000(三)电容器装置应设维护通道,其宽度(净距)不应小于1200mm,维护通道与电容器之间应设置网状遮拦。电容器构架与墙或构架之间设置检修通道时,其宽度不应小于1000mm。(四)单台电容器套管与母线应使用软导体连接,不得利用电容器套管支承母线。单套管电容器组的接壳导线,应由接线端子的连接线引出。第十条在电容器装置验收时,应进行以下检查:(一)电容器组的布置与接线应正确,电容器组的保护回路应完整、传动试验正确;(二)外壳应无凹凸或渗油现象,引出端子连接牢固,垫圈、螺母齐全...
