管道工程质量控制点等级划分表VIP免费

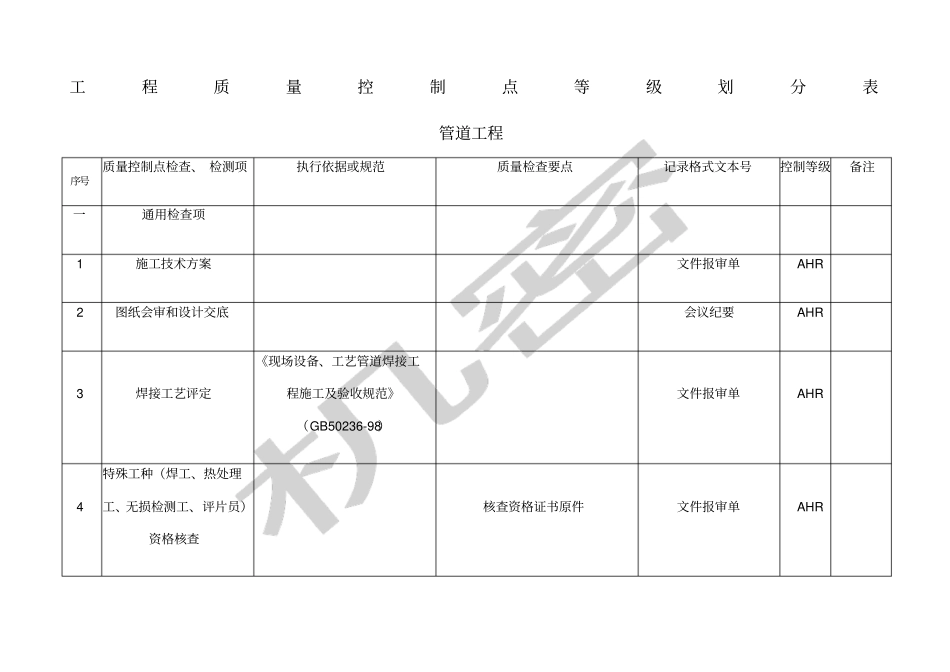

工程质量控制点等级划分表管道工程序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注一通用检查项1施工技术方案文件报审单AHR2图纸会审和设计交底会议纪要AHR3焊接工艺评定《现场设备、工艺管道焊接工程施工及验收规范》（GB50236-98）文件报审单AHR4特殊工种（焊工、热处理工、无损检测工、评片员）资格核查核查资格证书原件文件报审单AHR序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注5计量器具、检查仪器鉴定有效性检查检查实物贴有鉴定标签，在有效期内文件报审单AHR二地下管道——金属管道1测量放线《石油化工给水排水管道工程施工及验收规范》（SH3533-2003）《现场设备、工艺管道焊接工程施工及验收规范》（GB50236-98）检查标高、位置坐标的正确性使用土建有关表格AWR2沟槽坡度验收检查沟底的坡度、沟底的平整性BWR3管道组成件进场检验检查外观，核对材质、规格、型号等钢管检查验收记录G415管件宏观检查记录表G417AHR4焊工上岗证检查焊工证所列项是否覆盖实际所焊接项合格焊工登记表J113AHR序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注5管道预制检查焊缝外观成型、标识、尺寸精度等检查记录G122CR6管内清洁度检查神华工程统一规定管内清洁，无杂物，无严重锈层AWR7除锈、防腐《埋地钢质管道环氧煤沥青防腐层技术标准》（SY/T0447-96）《埋地钢质管道聚乙烯胶粘带防腐层施工及验收规》（SY4014-93）除锈情况、防腐层厚度、电火花检查、附着力试验管道防腐检查J116AWFR8管道接口防腐检查电火花检查、厚度检查检查记录G122AWR9管道安装偏差检查《石油化工给水排水管道工程施工及验收规范》（SH3533-2003）《现场设备、工艺管道焊接工程施工及验收规范》甩头、拐点的位置正确检查记录G122AWR10重力流管道坡度检查坡度值、坡度方向正确检查记录G122AWR11水压试验给排水压力管道耐压试验条件确认试验记录J409AHR序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注12闭水试验（GB50236-98）给排水无压力管道闭水试验条件确认试验记录J410AHR13回填前隐蔽工程检查检查施工内容、工序已全部完成隐蔽工程记录J111AHR14管道隐蔽前管道的坐标、标高复测重点是管道的起始点、分支点、甩头等隐蔽工程记录J111AHR15回填土质量回填土无石块、均匀，分层夯实使用土建有关表格BR16管道水冲洗或吹扫进出水的颜色一致管道吹扫/清洗检验记录J408AHR17消火栓、消防水炮安装检查位置、标高、垂直度检查记录G122AF19阀门井接口防水套管填塞严密检查记录G122B序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注三地下管道——非金属管道1测量放线《石油化工给水排水管道工程施工及验收规范》（SH3533-2003）《建筑给水硬聚氯乙烯管道设计与施工验收规程》（CECS41:92）检查标高、位置坐标的正确性使用土建表格AWR2管沟坡度检查沟底的坡度、沟底平整BWR3管道组成件进场检查检查外观、材质、规格、型号等管件宏观检查记录表G417AHR4管道敷设检查横平竖直情况检查记录G122B5接口检查接口严密性，与井室接口的严密性检查记录G122BR6重力流管道坡度检查坡度、坡向正确检查记录G122BR7水压试验给排水压力管道耐压试验条件确试验记录J409AHR序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注认8闭水试验给排水无压力管道闭水试验条件确认试验记录J410AHR9回填前隐蔽工程检查隐蔽前各工序已全部完成隐蔽工程记录J111AHR10管道隐蔽前坐标、标高复测测量管道的起始点、分支点、甩头等隐蔽工程记录J111AHR11回填土质量回填土均匀、分层夯实使用土建有关表格BR12管道水冲洗进出水的颜色一致管道吹扫/清洗检验记录J408AHR13井室检查接口严密、流槽正确、井盖/座圈符合要求B序号质量控制点检查、检测项执行依据或规范质量检查要点记录格式文本号控制等级备注四地上管道—工艺管道1普通材料进场检查《石油化工有毒、可燃介质管道工程施工及验收规范》（SH3501-2002）规格、型号、材质核对检验记录J401AWR2高...
