管道支架制作安装施工方案VIP专享VIP免费

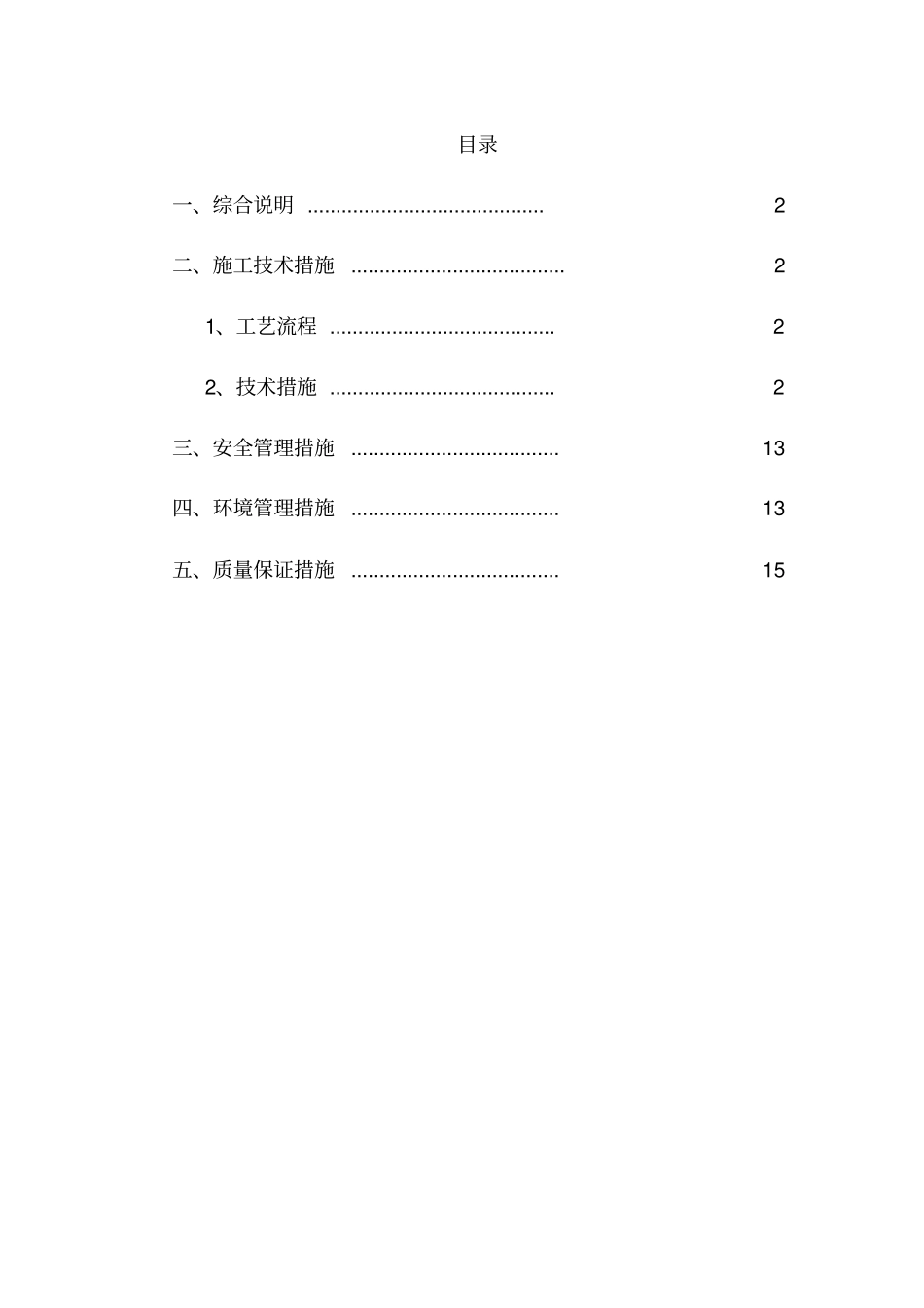

目录一、综合说明..........................................2二、施工技术措施......................................21、工艺流程........................................22、技术措施........................................2三、安全管理措施.....................................13四、环境管理措施.....................................13五、质量保证措施.....................................15一、综合说明1、保证按要求进行施工，并在所有方面令业主感到满意，遵守业主所有合理的指示和要求。2、组织落实：由公司主管经理亲自担任工程总指挥，由优秀的项目经理担任本工程的项目经理，我公司将派出达到国内先进水平的队伍参与管理和施工。3、质量目标：达到一次性验收合格，确保工程质量达到合格。4、安全目标：达到无工伤、无事故、无险情，搞好文明施工。二、施工技术措施1、工艺流程图1施工流程图2、技术措施2.1旧支架、支架基础2.1.1立柱拆除：钢管立柱的拆除，拆除时采取装载机配合，随拆、随装、随运，及时清扫。2.1.2基础拆除：用于支架承重的砼基础也需及时破除，砼基础破除时，可在白天利用风镐等设备将基础凿出。2.2、管道支架制作规定2.2.1管道支架的形式、材质、加工尺寸、精度及焊接质量应符合设计文件和有关施工验收规范的要求。2.2.2支架底板及吊架弹簧盒的工作面应平整。2.2.3管道支架焊缝应进行外观检查，焊缝应均匀完整，外观成型良好，不得有漏焊，欠焊，裂纹、姣边等缺陷。2.2.4制作合格的支架成品应及时进行防腐处理，防腐层应完整，厚度均匀。2.2.5管道支架必须满足管道的稳定和安全，允许管道自由伸缩并符合安装高度。2.3、支架制作2.3.1施工前准备1.工艺文件的编制。按照《钢结构施工与验收规范》要求编制详细的加工、制造、施焊、预装、涂装工艺。2.焊接工艺评定及其它工艺试验：选择不同接头形式由焊接工程师下达工艺评定任务书，选派优秀、有证焊工作工艺评定试验，以确定合理的焊接坡口、焊材焊剂、焊接规范后编制焊接工艺卡。3.焊工考试及资格确认。4.探伤人员的资格确认。劳动人员进场计划如下表：工种按施工阶段投入劳动力（人）项目负责人1技术员1安全员1制作、安装工10除锈工3油漆工2电工1普工52.3.2制作与安装现场准备1.根据工程需要，所有安装机械，设备，工具，材料准备齐全，并在现场做好检查验收工作，保证设备正常使用。2.提出需要与土建单位配合的工作计划。3.对所有参加施工人员进行安全，技术交底工作，安装前熟悉图纸，了解施工工艺，弄清节点构造，掌握施工方法，注意安装顺序。4.零部件应按施工顺序及进度计划分期分批进入施工现场，并按指定地点堆放,委派专人保管，安装前必须认真清点，检查，对在运输过程中损坏的零部件必须增补或修改，合格后方可使用。5.安装施工用电源，由甲方自定，人员食宿由施工单位自行解决。2.3.3材料要求1.所订购的钢板、型材，厂家必须按设计标准完整地提供炉批号、质保书以及提供设计规定的有关试验报告，所用的钢材必须符合有关文件的要求，并具有抗拉强度、伸长率、屈服点、硫，磷及碳含量的检测报告等。2.钢材、型材进厂时，每件表面应有清晰的标记、牌号、炉批号、尺寸、钢厂名称或代号；进出厂、库应严格按ISO9001：2000质量体系的要求执行。当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。3.在制作和安装过程中，要做好各工序验收工作，合格后才能进行下道工序施工。4.制作、安装和质量检查所用的钢尺等计量器具均要具有相同的精度，并定期送计量部门检定。5.焊接材料根据图纸设计的钢材性能，并结合我公司的施工设备及工艺，所用焊材必须符合GB5117、GB5118、GB5293、GB8110的规定。6.焊接材料的选用：手工焊：连接采用E50焊条，E4301~E4313焊条。自动焊或半自动焊：采用H08，配合中锰型或高锰型焊剂。7.焊接材料要具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规定。8.施工时需对钢材进行表面预处理，预处理方法采用手工或机械除锈，除锈质量等级要达到设计要求。9.涂装材料要具有出厂质量证明书，并符合设计的要求和国家现行有关标准的规...
