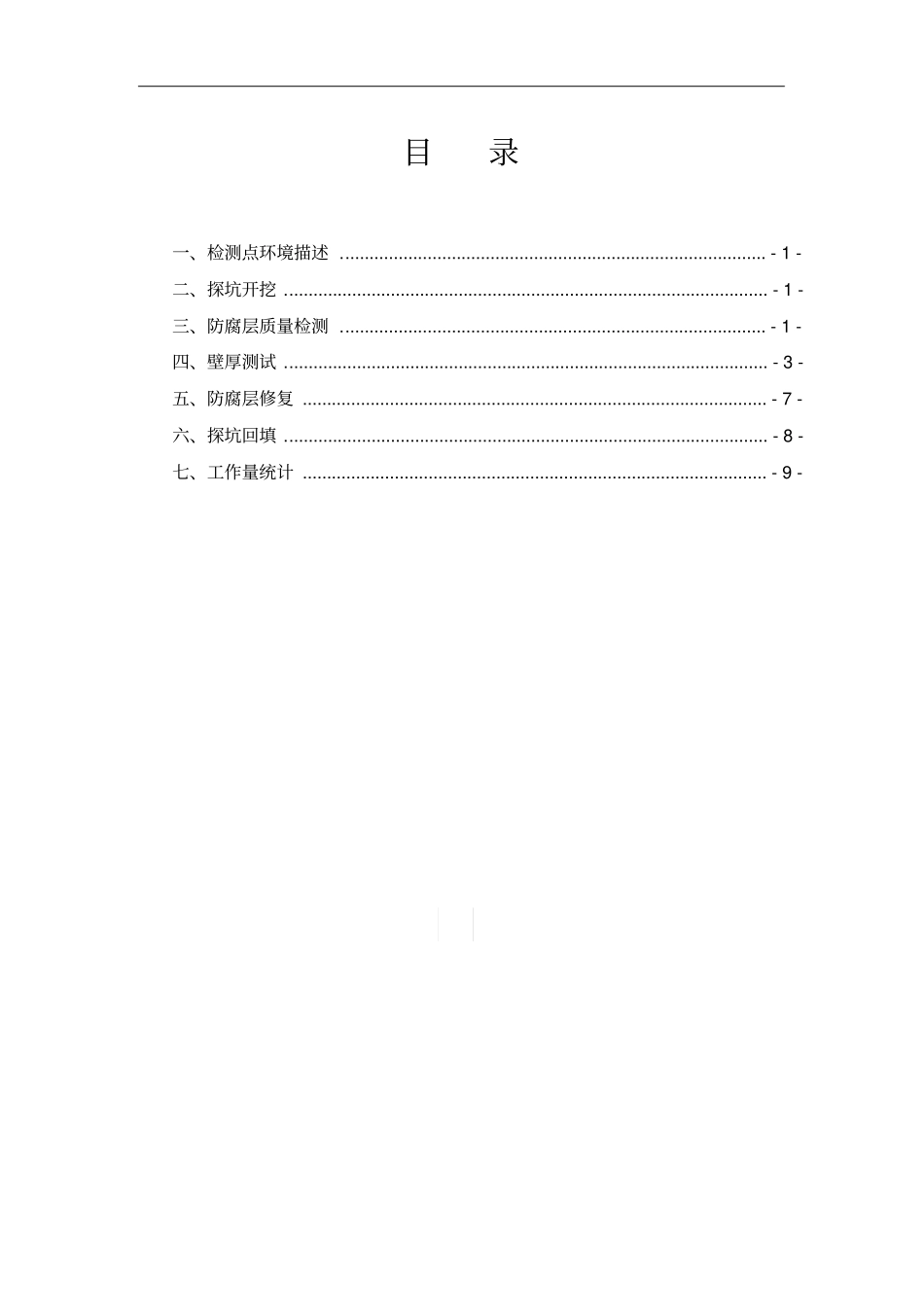

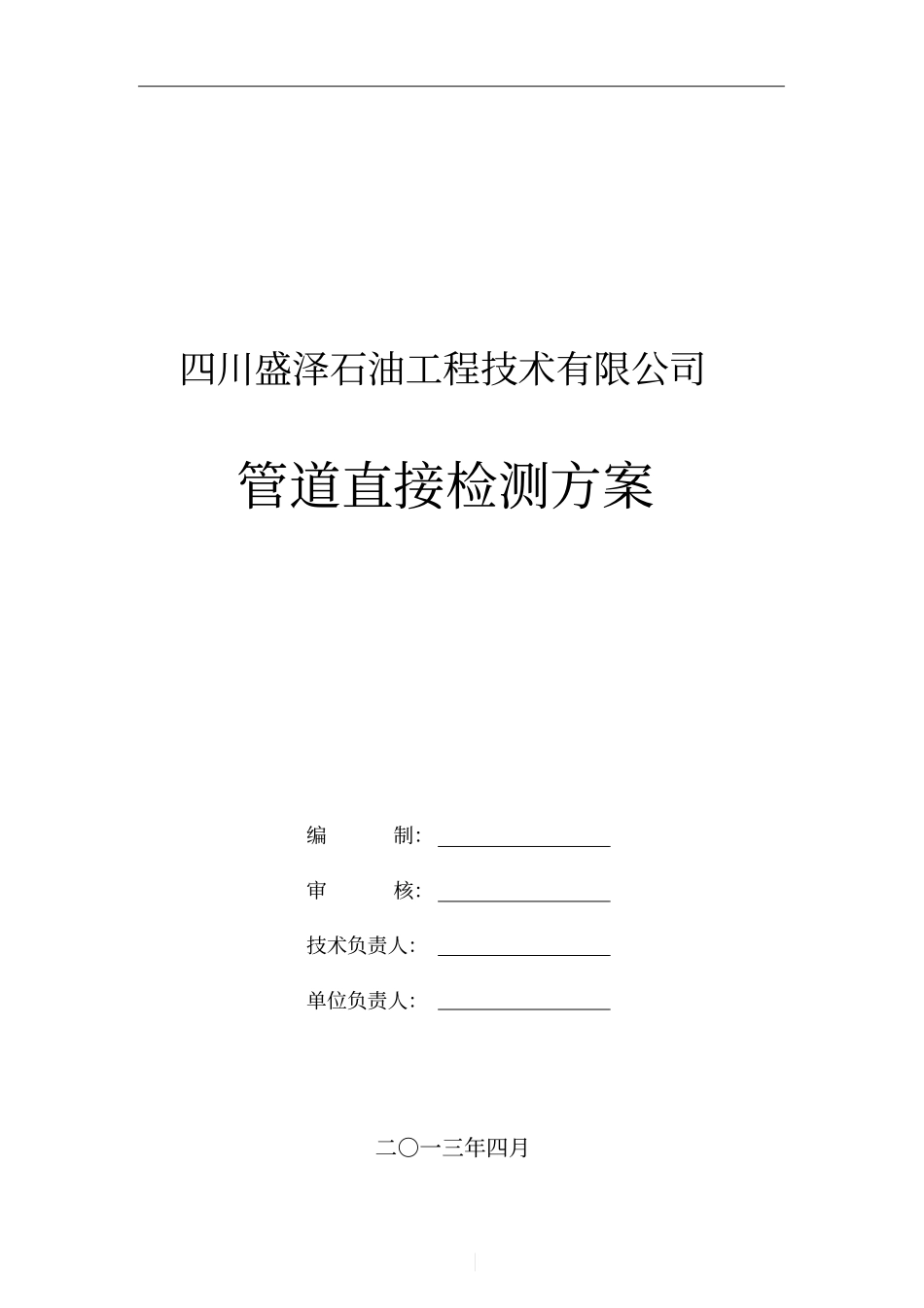

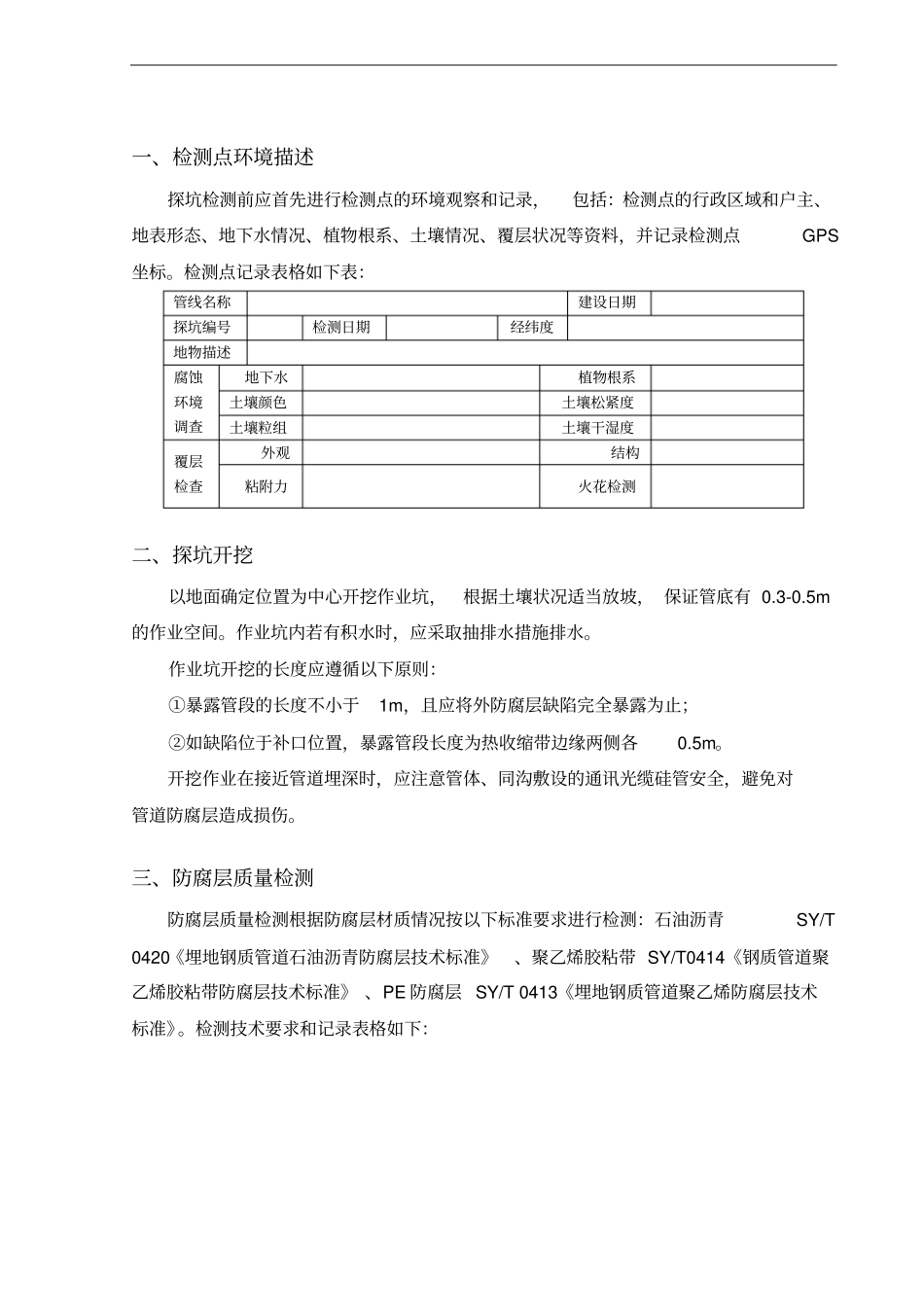

四川盛泽石油工程技术有限公司管道直接检测方案编制：审核：技术负责人：单位负责人：二○一三年四月目录一、检测点环境描述........................................................................................-1-二、探坑开挖....................................................................................................-1-三、防腐层质量检测........................................................................................-1-四、壁厚测试....................................................................................................-3-五、防腐层修复................................................................................................-7-六、探坑回填....................................................................................................-8-七、工作量统计................................................................................................-9-一、检测点环境描述探坑检测前应首先进行检测点的环境观察和记录，包括：检测点的行政区域和户主、地表形态、地下水情况、植物根系、土壤情况、覆层状况等资料，并记录检测点GPS坐标。检测点记录表格如下表：管线名称建设日期探坑编号检测日期经纬度地物描述腐蚀环境调查地下水植物根系土壤颜色土壤松紧度土壤粒组土壤干湿度覆层检查外观结构粘附力火花检测二、探坑开挖以地面确定位置为中心开挖作业坑，根据土壤状况适当放坡，保证管底有0.3-0.5m的作业空间。作业坑内若有积水时，应采取抽排水措施排水。作业坑开挖的长度应遵循以下原则：①暴露管段的长度不小于1m，且应将外防腐层缺陷完全暴露为止；②如缺陷位于补口位置，暴露管段长度为热收缩带边缘两侧各0.5m。开挖作业在接近管道埋深时，应注意管体、同沟敷设的通讯光缆硅管安全，避免对管道防腐层造成损伤。三、防腐层质量检测防腐层质量检测根据防腐层材质情况按以下标准要求进行检测：石油沥青SY/T0420《埋地钢质管道石油沥青防腐层技术标准》、聚乙烯胶粘带SY/T0414《钢质管道聚乙烯胶粘带防腐层技术标准》、PE防腐层SY/T0413《埋地钢质管道聚乙烯防腐层技术标准》。检测技术要求和记录表格如下：123456789101112外观描述防腐层最小厚度（mm）电火花检测按不同防腐层材质，参照相应标准要求选择检测电压进行电火花检测，如下表：表1电火花检测电压参考表防腐层类型检漏电压参照标准沥青防腐层普通级：16kV；加强级：18kV；特加强级：20kVSY/T0420聚乙烯防腐胶带、缠带防腐层厚度（δ）＜1mm时，电压为3294（V）；（δ）＞1mm时，电压为7843（V）SY/T0414三层聚乙烯防腐层直管段：25kV热缩套：15kvSY/T0413外观检测全面查找缺陷点（尤其注意不能漏掉管道底部检查）→清理并标注缺陷点→拍摄图片（探坑编号、探坑整体及缺陷点局部图片）→测量并记录缺陷点面积（横向×纵向、分析破损原因）→记录整个防腐层情况（老化、平整度、剥离、夹水及电火花检测）。厚度检测厚度检测应避开缺陷点，清理干净测试带后按时钟点位测试12个点和记录，不同材质的防腐层参照相应的标准对厚度是否合格进行评价：石油沥青防腐层按SY/T0420—97对“普通级”防腐层厚度要求大于4.0mm；123123699612胶粘带防腐层按SY/T0414—98对“普通级”防腐层厚度要求大于0.7mm；PE防腐层按SY/T0413—2002对防腐层厚度要求如下表：钢管公称直径DN（mm）环氧粉末涂层（μm）胶粘剂层（μm）防腐层最小厚度（mm）普通级（G）普通级（S）DN≤100≥80170～2501.82.5100＜DN≤2502.02.7250＜DN≤5002.22.9500≤DN＜8002.53.2DN≥8003.03.7结构检测参照防腐层材质相对应的标准进行结构检测和记录：SY/T0420—97对石油沥青“普通级”防腐层结构要求为三油三布；SY/T0414—98对胶粘带“普通级”防腐层结构要求为：一层底漆→一层内带→一层外带；SY/T0413—2002对“三层PE”防腐层结构要求底层为环氧粉末涂料，中间层为胶粘剂，外层为聚乙烯。剥离强度（粘接力）检测参照防腐层材质相对应的标准进行粘接力检测和...
