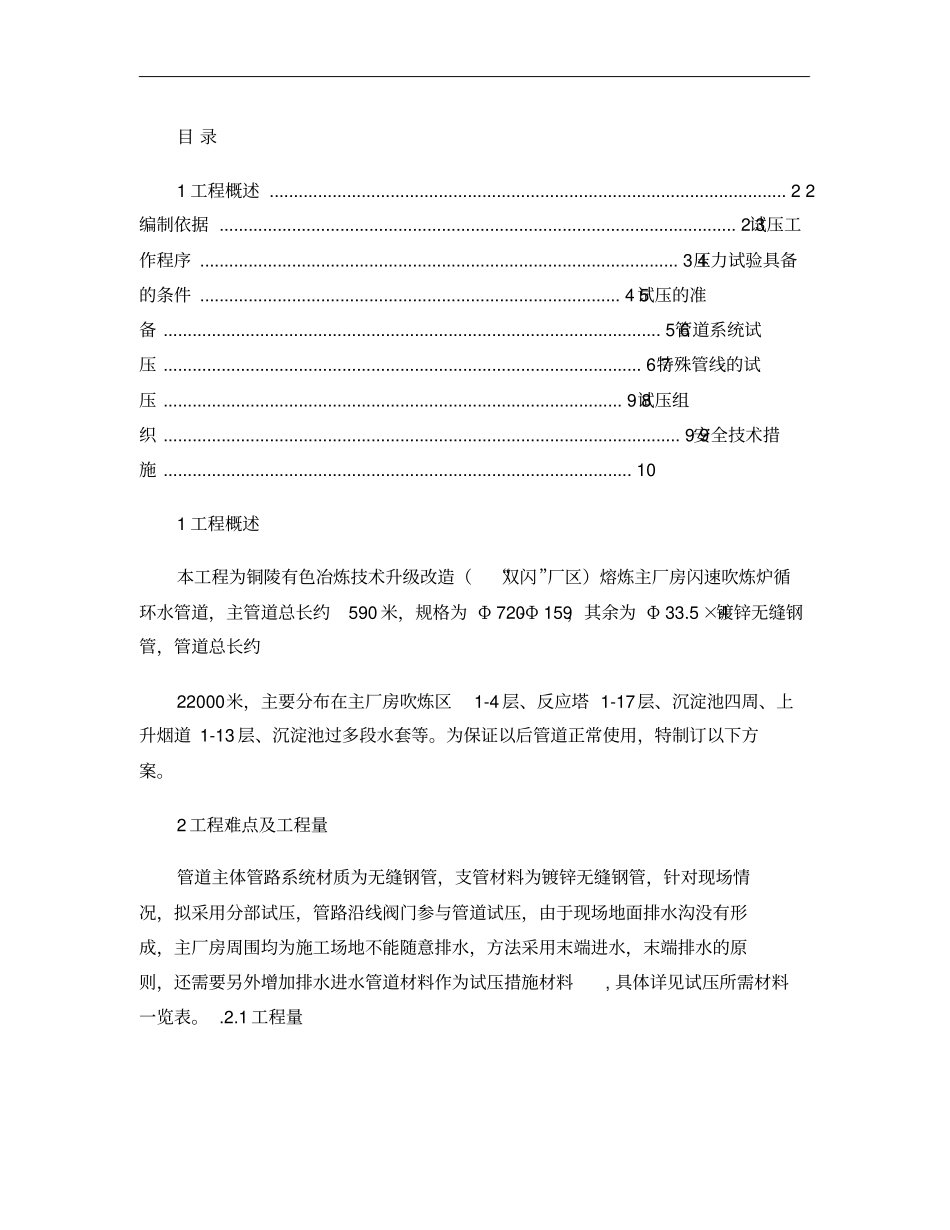

目录1工程概述...........................................................................................................22编制依据...........................................................................................................23试压工作程序...................................................................................................34压力试验具备的条件.......................................................................................45试压的准备.......................................................................................................56管道系统试压...................................................................................................67特殊管线的试压...............................................................................................98试压组织...........................................................................................................99安全技术措施.................................................................................................101工程概述本工程为铜陵有色冶炼技术升级改造（“双闪”厂区）熔炼主厂房闪速吹炼炉循环水管道，主管道总长约590米，规格为Φ720-Φ159，其余为Φ33.5×4镀锌无缝钢管，管道总长约22000米，主要分布在主厂房吹炼区1-4层、反应塔1-17层、沉淀池四周、上升烟道1-13层、沉淀池过多段水套等。为保证以后管道正常使用，特制订以下方案。2工程难点及工程量管道主体管路系统材质为无缝钢管，支管材料为镀锌无缝钢管，针对现场情况，拟采用分部试压，管路沿线阀门参与管道试压，由于现场地面排水沟没有形成，主厂房周围均为施工场地不能随意排水，方法采用末端进水，末端排水的原则，还需要另外增加排水进水管道材料作为试压措施材料,具体详见试压所需材料一览表。.2.1工程量2编制依据2.1GB50235-2003《工业金属管道工程施工及验收规范》2.2《化工金属管道施工及验收规范》HG20225-952.3瑞林设计院提供的管道安装图纸2.4瑞林设计院提供的管道仪表流程图2.5试车工作规范Q/DHG04.08-20073试压工作程序3.1管线系统的试压属装置的验收内容，需严格按照工作程序进行确认、签证，试压工作程序如下图示：图-1试压工作程序示意图3.2在上述工作流程中，必须在自检合格的基础上于提交监理、甲方共检，自检工作应严格认真，按照流程图和单线图逐件核对，检查内容包括流程连接、支架的安装，垫片及阀门（或假件所对应）的正确性，以及仪表一次部件安装状态的正确性，确认合格后，由试压组专人向发共检通知单。各方共检合格后，在管道共检确认单上签字认可，共检通知单及共检确认单附在每个试压包后。3.3在项目监理部组织的“三查四定”过程中，如属施工方面的问题，必须在限定时间内完成，如属于完善设计或考虑方便操作、使用功能的原因，则及时通过设计变更或工程联系单的形式发到施工单位限期完成，全部“三查四定”内容完成后，重新进行自检、报检，工作程序同前。3.4试压的后处理，包括存水排除，系统复位。由于要兼顾考虑下一步的管道要与外部管网进行联通冲洗，所以系统的试压复位及垫片的使用，要根据具体线号确定，例如孔板和仪表应继续保持临时状态，待管道联通冲洗完成后，再安装正式垫片完成复位。3.5自检确认还包括资料的确认，资料包括所有检测报告以及随工程试压的进展的见证材料。3.6试压时每个系统的流程图参见所附的试压系统图册。4压力试验具备的条件4.1管道按设计要求安装完毕，热处理和无损检测全部合格。4.2试验范围内的管道安装工程除涂漆、绝热外，其余全部完成，且安装质量符合设计要求。4.3管道施压水排放设施准备齐全，且能保证将水排到现场以外的排水沟内。4.4对于工作介质为气态的大口径管道，试压前需经设计人员同意，确认管道支、吊架的荷载能力能满足水压试验要求，负责需通过临时措施加以支撑。4.5管道试压区域内的设备、临时电源均有良好的保护，突发性泄漏不至于对...
