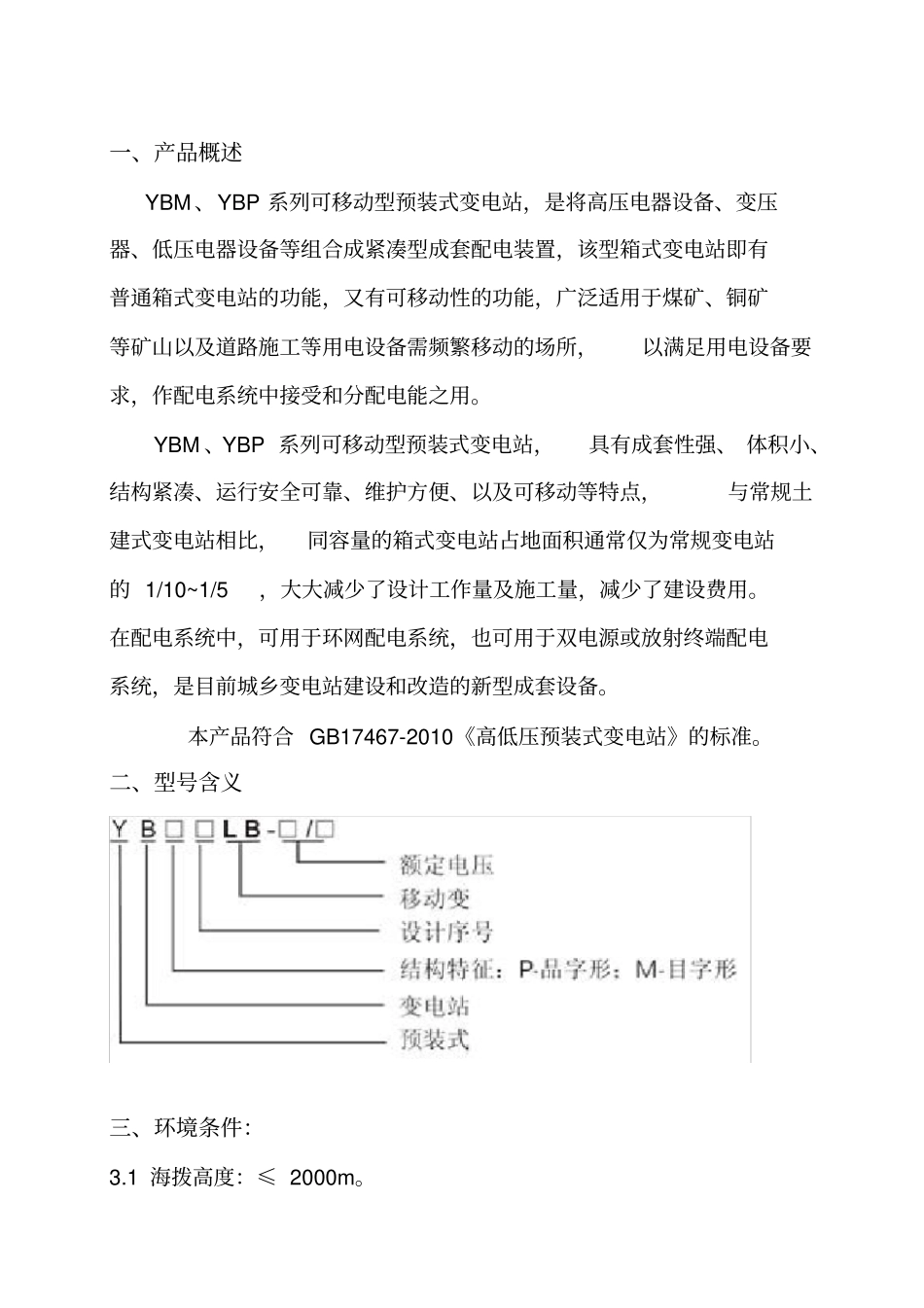

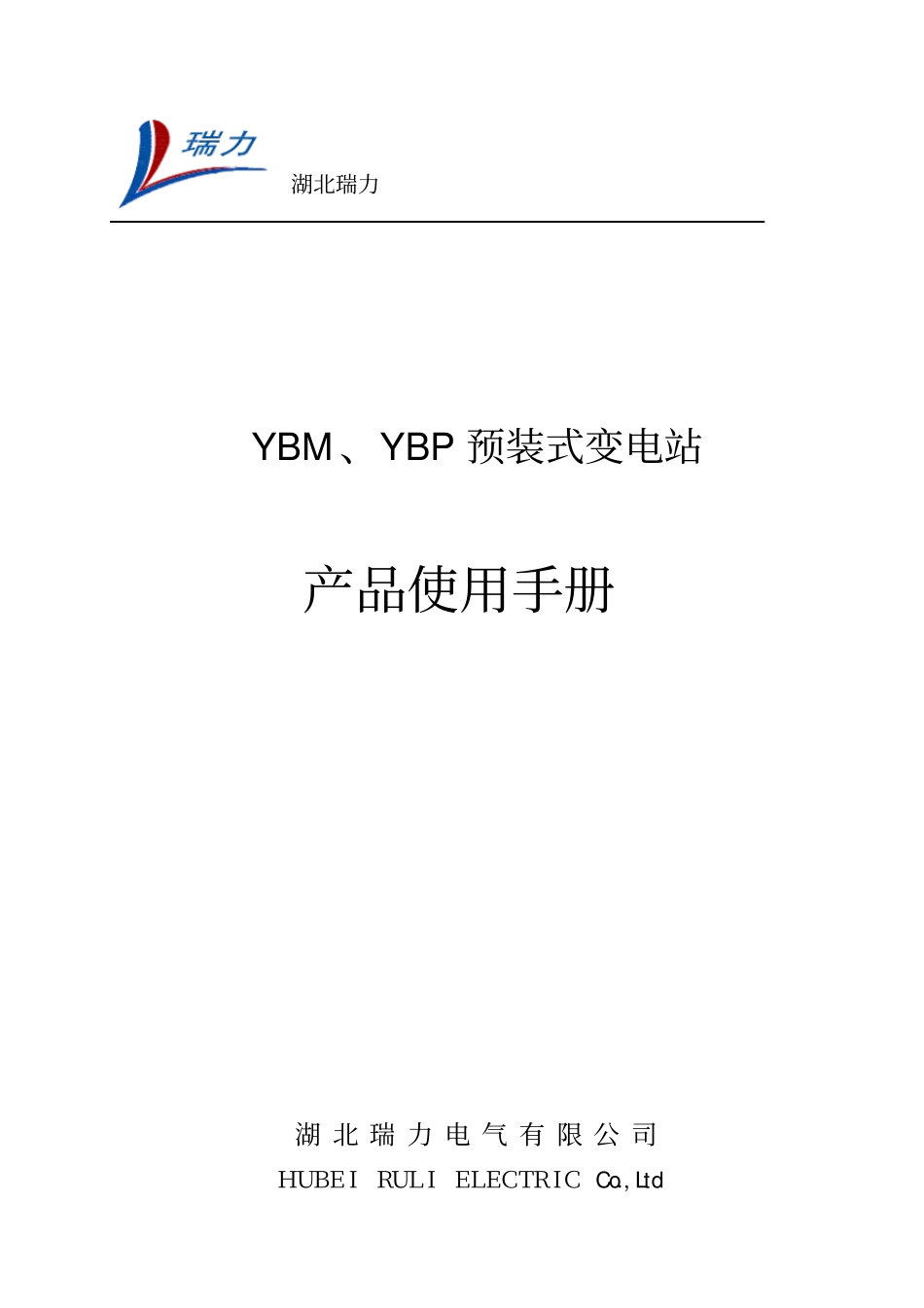

湖北瑞力YBM、YBP预装式变电站产品使用手册湖北瑞力电气有限公司ＨＵＢＥＩＲＵＬＩＥＬＥＣＴＲＩＣCo．，Ltd一、产品概述YBM、YBP系列可移动型预装式变电站，是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置，该型箱式变电站即有普通箱式变电站的功能，又有可移动性的功能，广泛适用于煤矿、铜矿等矿山以及道路施工等用电设备需频繁移动的场所，以满足用电设备要求，作配电系统中接受和分配电能之用。YBM、YBP系列可移动型预装式变电站，具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。在配电系统中，可用于环网配电系统，也可用于双电源或放射终端配电系统，是目前城乡变电站建设和改造的新型成套设备。本产品符合GB17467-2010《高低压预装式变电站》的标准。二、型号含义三、环境条件：3.1海拨高度：≤2000m。3.2环境温度：-30℃～+40℃。3.3风速：不超过35m/s。3.4空气相对湿度：不超过90%（+25℃）。3.5地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。3.6使用地点：不应有腐蚀性、易燃、易爆的危险物品。3.7安装地点无剧烈震动，垂直斜度不大于3度。四、功能特点4.1本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择S9、S11以及其他低损耗油浸式变压器和干式变压器；变压器（如变压器容量大于1600KVA，变压器敞开布置）设有自起动强迫风冷系统及照明系统，低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同要求，并方便用户的供电管理和提高供电质量。4.2高、低压室布置合理紧凑，操作、维修方便，高压开关设备具有防误操作联锁功能。变压器能方便地进出于变压器室大门，且变压器室大门上装有自然通风装置。各室均设有自动照明装置，另外高、低压开关设备所选元件性能可靠、操作简单、维修方便。变电站的顶盖为双层隔热结构，减少阳光辐射作用，四周檐下有通风孔，与各功能室内形成对流作用，以便通风散热。底座为型钢结构，有足够的强度和钢性。4.3采用自然通风和强迫通风两种方式、使通风冷却性能良好。变压器室有温控仪，能自动控制变压器温度，保证变压器满负荷运行。5.4根据不同的使用环境和使用条件，可选用不同的结构形式和材料，满足不同的使用要求和保证变电站的正常运行。变电站外壳可用普通钢板、不锈钢钢板、敷镁铝锌板等材料制作，经部分或全部表面的处理后，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，外形美观。其基本结构形式大致可分为：4.4.1用普通钢板的一般型箱变；4.4.2用不锈钢板、敷镁铝锌板的高防腐型箱变；4.4.3用双层钢板加隔热层的保温隔热型箱变；4.4.4其它结构形式箱变。4.5进出线方式为电缆下进线。五、安装使用：5.1检查四个支撑应可靠安全。5.2高压设备、变压器、低压设备各紧固件，应无松动、脱落现象。5.3电气绝缘性能及安全距离验证。5.4按要求作好高压电缆的连接及可靠接地。5.5连接低压电缆（选择好电缆截面）。5.6试运行（变压器空载）。附件箱变、开闭所操作维护说明一、箱变、开闭所操作规程1、10kV、500kVA以上箱变、开闭所使用单位必须配备变电所专职电工。电气工作人员必须身体健康，并具备必要的电气知识，取得电工证后方可上岗。2、箱变安装后，运行、维护、操作、事故处理、交接与事故后的试验、预防性实验、保护校验等均由用户负责。3、用户不准改变箱变原结构，否则将失去保修资格。4、高压操作要由电气负责人签发操作票，并做好组织与技术安全措施。5、高压倒闸操作必须由两人进行，带绝缘手套。为保证安全每天定期进行巡回检查，单人巡视时不得进行任何操作，雷雨天巡视应穿绝缘靴。6、...
