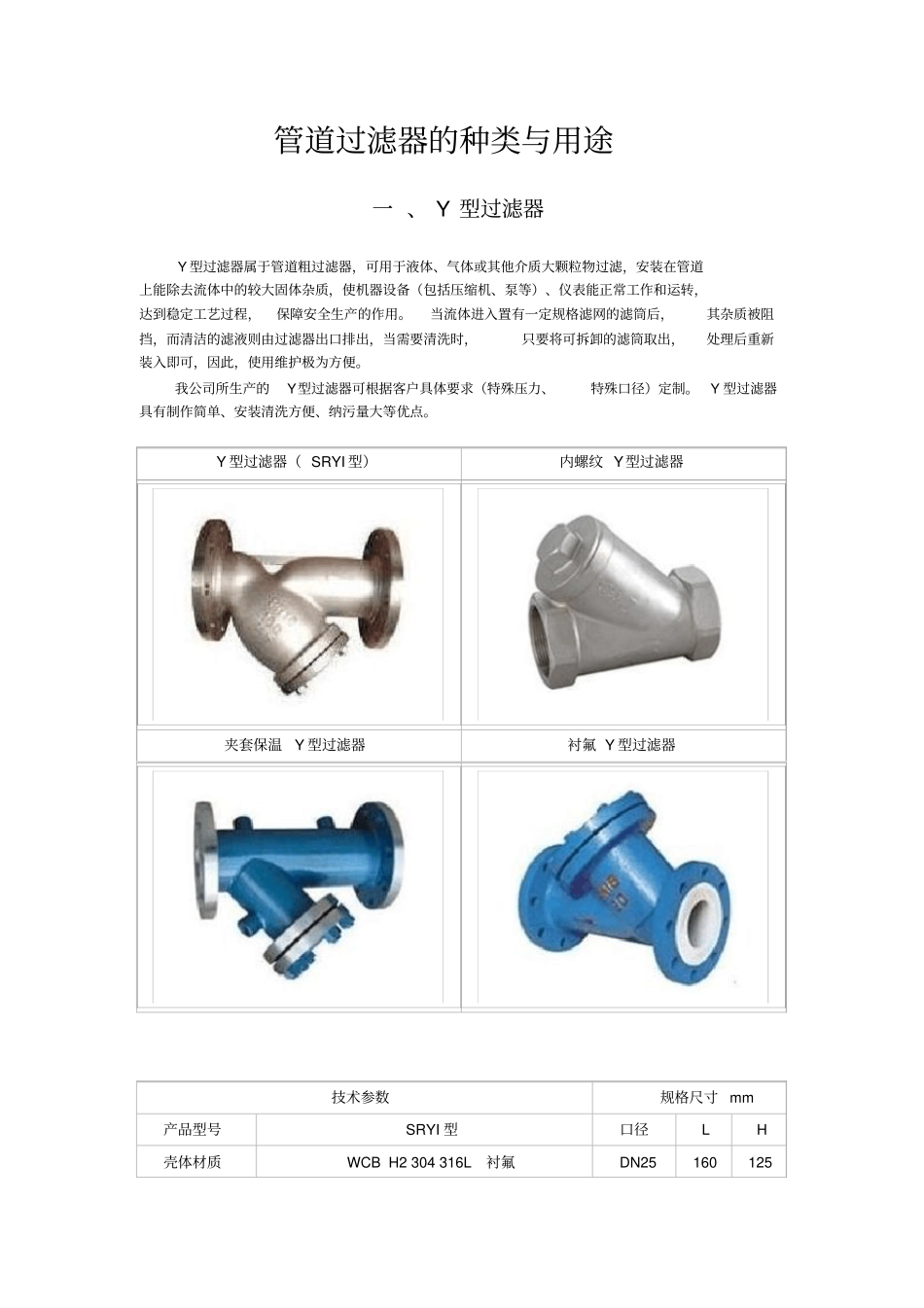

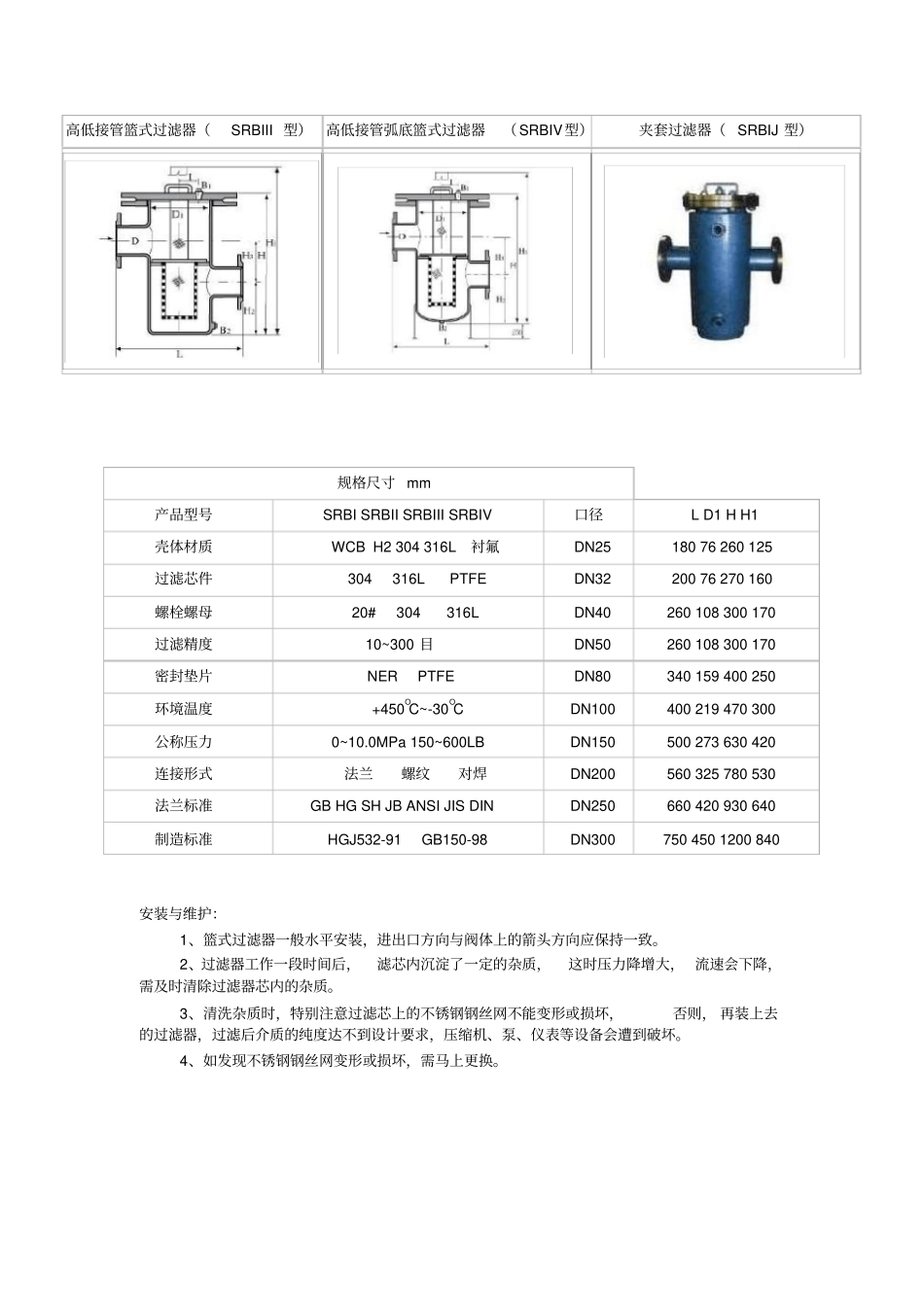

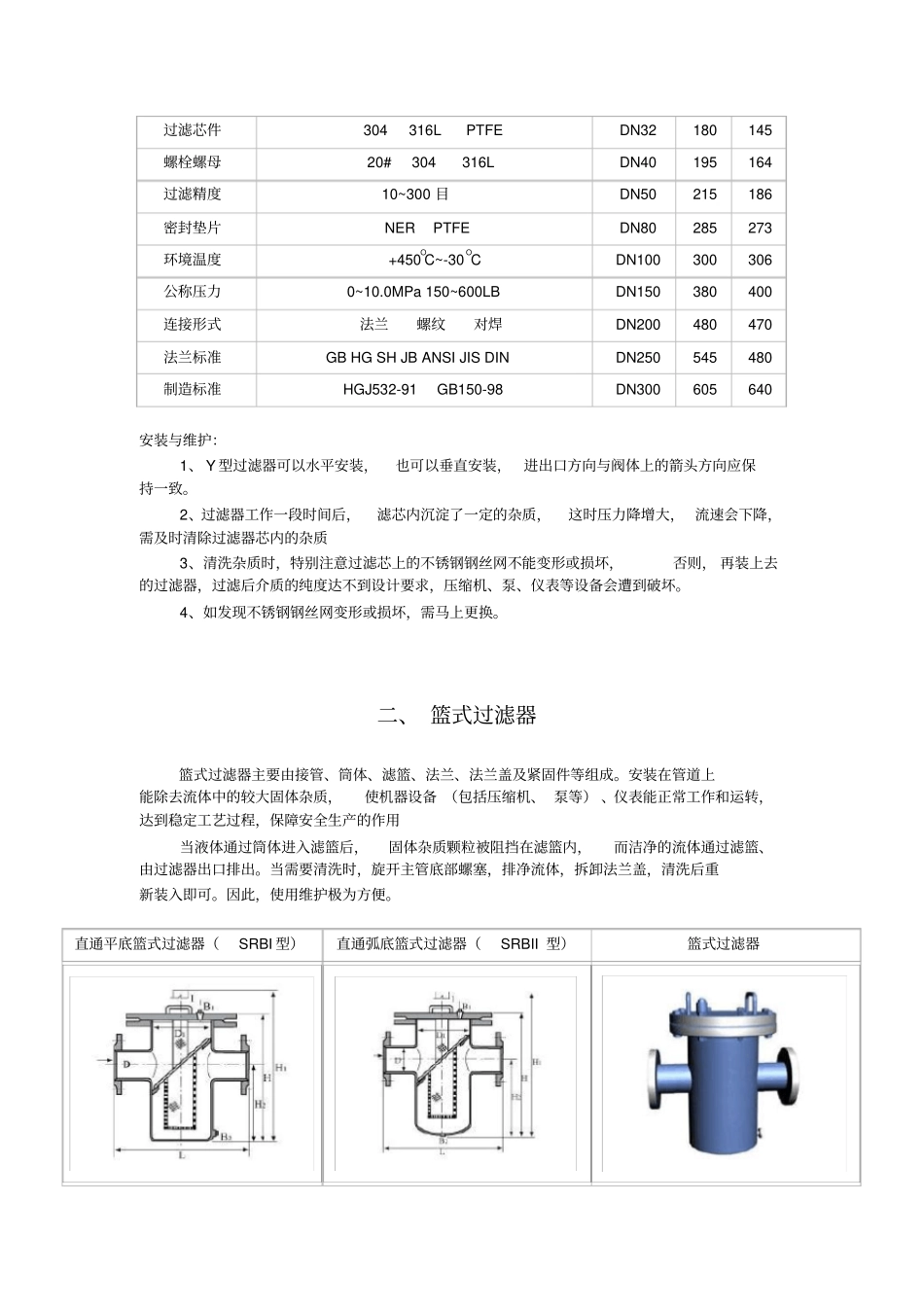

管道过滤器的种类与用途一、Y型过滤器Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。Y型过滤器（SRYI型）内螺纹Y型过滤器夹套保温Y型过滤器衬氟Y型过滤器技术参数规格尺寸mm产品型号SRYI型口径LH壳体材质WCBH2304316L衬氟DN25160125过滤芯件304316LPTFEDN32180145螺栓螺母20#304316LDN40195164过滤精度10~300目DN50215186密封垫片NERPTFEDN80285273环境温度+450OC~-30OCDN100300306公称压力0~10.0MPa150~600LBDN150380400连接形式法兰螺纹对焊DN200480470法兰标准GBHGSHJBANSIJISDINDN250545480制造标准HGJ532-91GB150-98DN300605640安装与维护：1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保持一致。2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。4、如发现不锈钢钢丝网变形或损坏，需马上更换。二、篮式过滤器篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。直通平底篮式过滤器（SRBI型）直通弧底篮式过滤器（SRBII型）篮式过滤器高低接管篮式过滤器（SRBIII型）高低接管弧底篮式过滤器（SRBIV型）夹套过滤器（SRBIJ型）规格尺寸mm产品型号SRBISRBIISRBIIISRBIV口径LD1HH1壳体材质WCBH2304316L衬氟DN2518076260125过滤芯件304316LPTFEDN3220076270160螺栓螺母20#304316LDN40260108300170过滤精度10~300目DN50260108300170密封垫片NERPTFEDN80340159400250环境温度+450OC~-30OCDN100400219470300公称压力0~10.0MPa150~600LBDN150500273630420连接形式法兰螺纹对焊DN200560325780530法兰标准GBHGSHJBANSIJISDINDN250660420930640制造标准HGJ532-91GB150-98DN3007504501200840安装与维护：1、篮式过滤器一般水平安装，进出口方向与阀体上的箭头方向应保持一致。2、过滤器工作一段时间后，滤芯内沉淀了一定的杂质，这时压力降增大，流速会下降，需及时清除过滤器芯内的杂质。3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。4、如发现不锈钢钢丝网变形或损坏，需马上更换。三、T型过滤器T型过滤器属于管道粗过滤器系列，也可用于气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。T型过滤器分为直流式和折流式，折流式T型过滤器一般安装于管道直角处，具有占地小、清洗方便，节省费用等特点。直流式T型过滤器（SRTIV型）折流式T型过滤器（SRTI型）反折流式T型过滤器（SRTII型）技术参数规格尺寸mm产品型号SRT-IVSRT-ISRT-II口径LH壳体材质WCB304316LDN50250149过滤芯件304316L...
