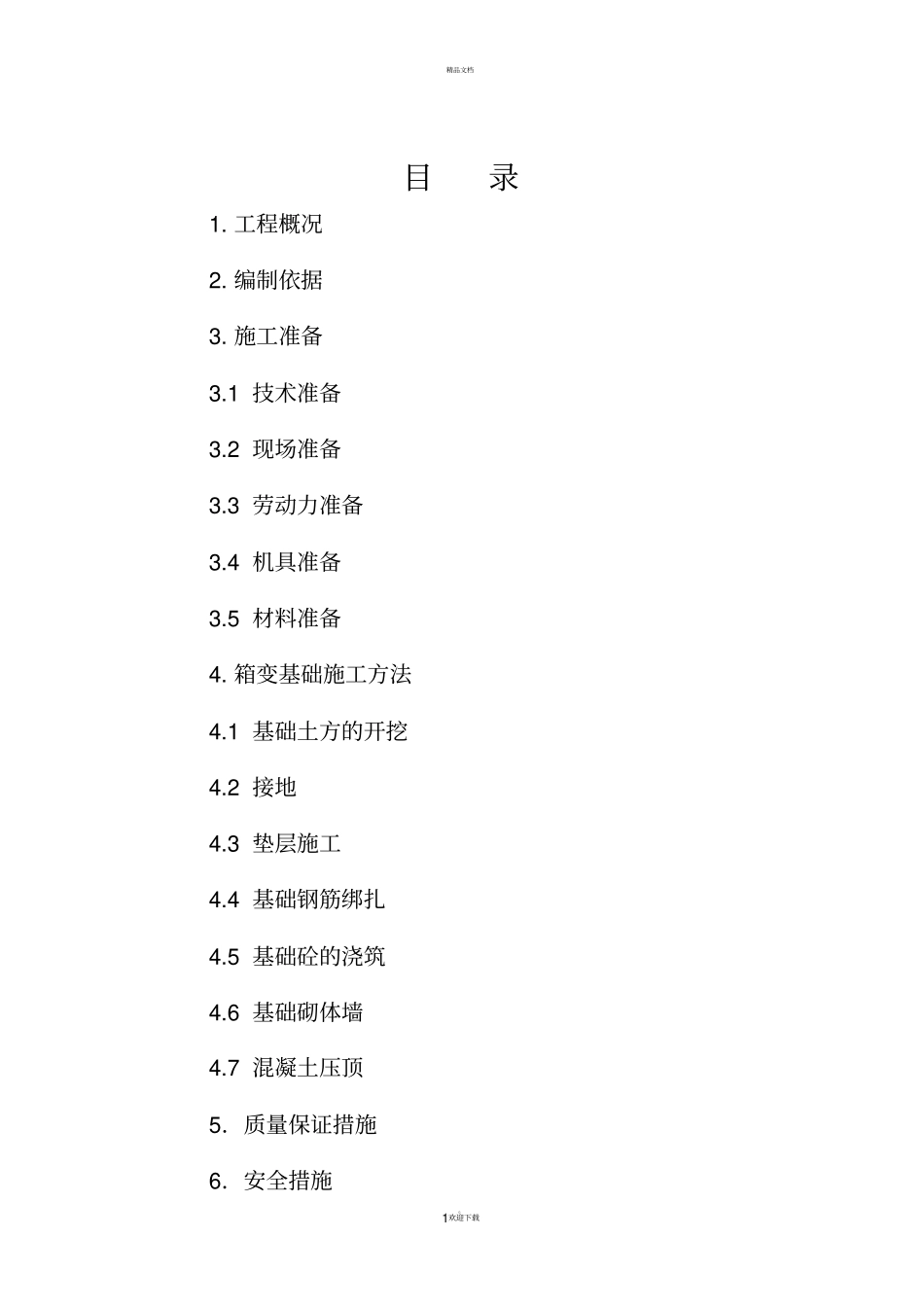

精品文档。1欢迎下载目录1.工程概况2.编制依据3.施工准备3.1技术准备3.2现场准备3.3劳动力准备3.4机具准备3.5材料准备4.箱变基础施工方法4.1基础土方的开挖4.2接地4.3垫层施工4.4基础钢筋绑扎4.5基础砼的浇筑4.6基础砌体墙4.7混凝土压顶5．质量保证措施6．安全措施精品文档。2欢迎下载1.工程概况2.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《砌体工程施工质量验收规范》GB50203-2002《建筑施工扣件式钢管脚手架》JGJ130-2001《建筑工程施工质量验收统一标准》GB50300-20013.施工准备3.1技术准备技术部门对相关部门做好技术交底、安全交底。根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。各种计量、测量用具及时检查、送检并且检定证书、材料齐全。精品文档。3欢迎下载3.2现场准备根据技术方案要求组织施工机械的进场、报验、安装，使其在安装施工过程中能满足工程需要。做好场地平整，水驳接口。3.3劳动力准备序号工种人数1木工62钢筋工183瓦工104普工205安装工86电工17混凝土工63.4机具准备序号设备名称单位数量备注1Pc200挖机台12全站仪台13水平仪台14钢卷尺把15斗车辆4精品文档。4欢迎下载6自卸车辆33.5材料准备序号材料名称规格单位使用部位1木模板15mm㎡垫层、砼板2混凝土C10、C25m3垫层、砼板、3砖240*155*块基础墙4钢筋Ф12、Ф8、Ф6吨砼地圈梁、钢爬梯、钢筋砼基础5钢板12厚米预埋钢板6扁钢40*4m地线预埋板4.箱变施工方法4.1基础土方的开挖对于箱变基坑采用机械开挖，人工配合开挖清底的方法，开挖时基坑边坡放坡1:0.5.挖掘机开挖深度至持力层,剩余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽宽度为100mm。精品文档。5欢迎下载4.2接地为便于安装设备，扁钢伸出基础顶层1米左右。扁钢搭接长度不小于100mm，至少焊接三个棱边，焊接处作防腐处理。接地及施工按照建筑安装工程图集JD1-305，用件包紧固件全部进行热镀锌处理。配电室接地电阻不应大于1殴，接地网施工的焊接作业由专业人员焊接操作。4.3垫层施工本工程箱变基础垫层采用100厚C10砼垫层，垫层施工时要采取措施保证垫层表面的平整度。本工程箱变基础模板采用木模。采用木模是用钢管进行加固，施工过程中应严格控制基础位置，防止模板发生位移。4.4基础钢筋绑扎基础梁配筋下2根二级钢Φ12，上2根二级钢Φ12，箍筋采用一级钢Φ6@200绑扎。钢筋的制作绑扎要严格按照设计要求施工，绑扎完毕后验收合格后方可进行下一道工序施工。4.5基础砼的浇筑本工程箱变基础梁采用C25混凝土，在浇筑过程中要样按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀。精品文档。6欢迎下载4.6基础砌体墙砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊直。砌基础墙应挂线，37墙应双面挂线。基础标高不一致或有局部加深部位，应从最低处往上砌筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成"螺丝"墙。基础大放脚砌至基础上部时，要拉线检查轴线及边线，保证基础墙身位置正确。同时还要对照皮数杆的砖层及标高，如有偏差时，应在水平灰缝中逐渐调整，使墙的层数与皮数杆一致。4.7混凝土压顶砖墙顶面用370*000的混凝土压顶，为C25混凝土，纵筋为二级钢4Φ12，箍筋为二级钢Φ6@200。在压顶上均匀预埋12厚的刚板，预埋刚板背面有爪形勾钩（圆钢Φ6@300L=15cm）埋于压顶内。5．质量保证措施精品文档。7欢迎下载1.接地装置安装完毕后，要在晴朗的天气，地面湿度达到规范规定的时候，方可进行接地电阻的测试。如果有接地电阻值不符合规定的接地装置，就要按规定增加相应的接地极和接地母线，直到接地电阻值符合设计要求。2.墙体砌筑高度每天不应超过1.2m。3.土方回填时，严格把好回填材料使用检验关，不含植物残体、垃圾等杂志。4.土方回填必须按规定分层夯压密实，确保回填土的密实度。5.砌体的转角处交接处应同时砌筑。当不能同时砌筑时，应按规定留槎、接槎。6．墙上留置临时施工洞口，其侧边离交接处墙面不应...
