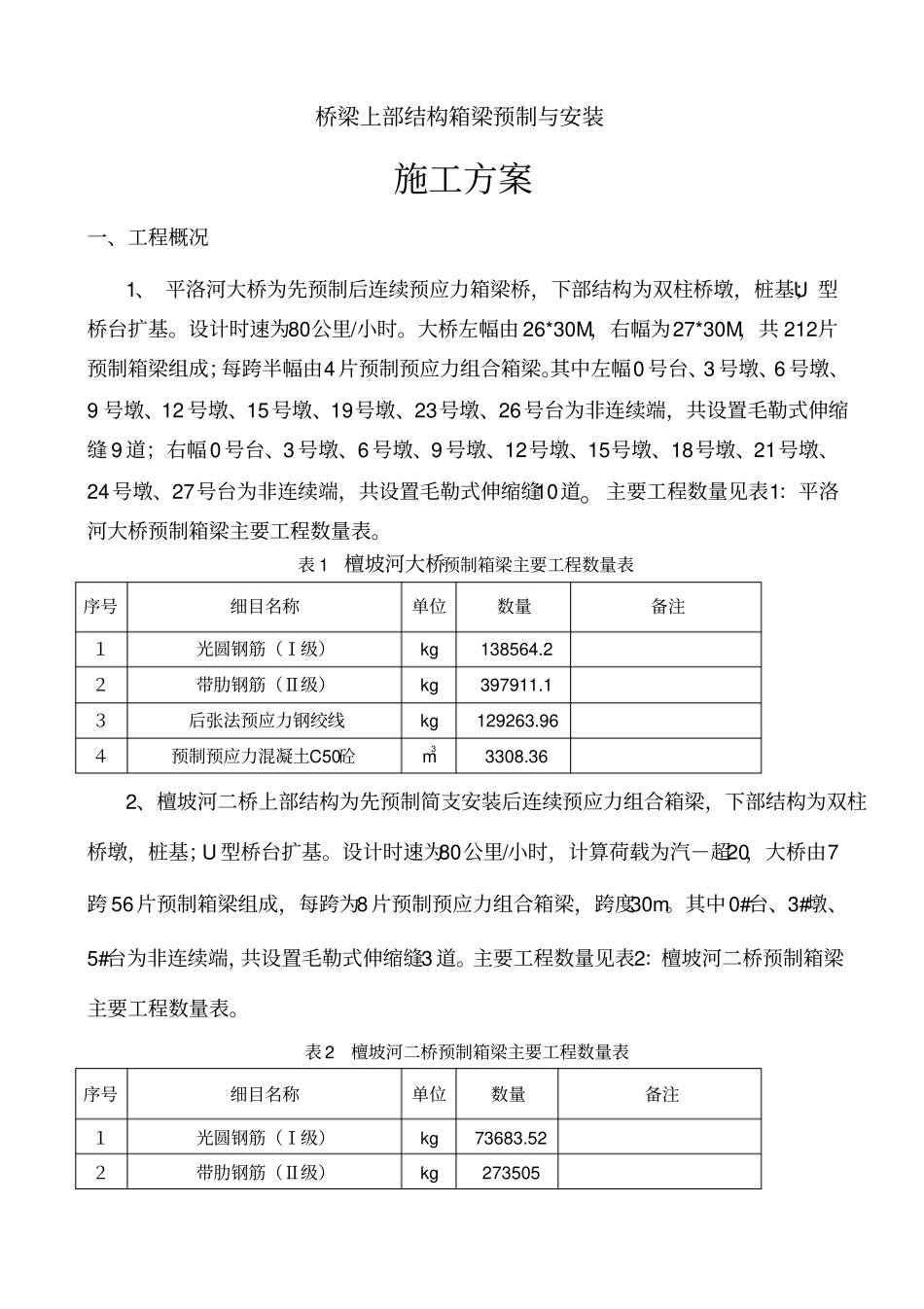

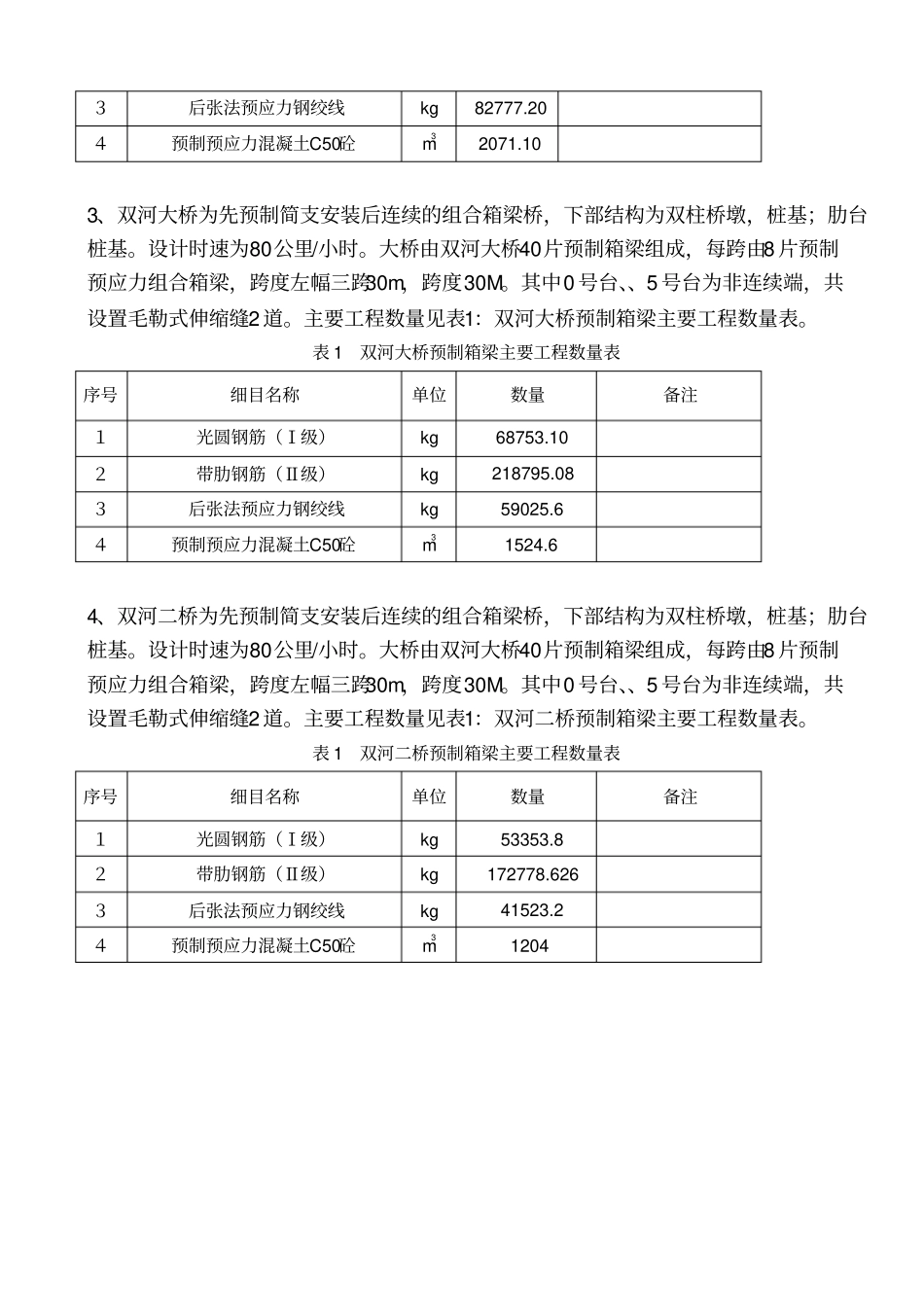

桥梁上部结构箱梁预制与安装施工方案一、工程概况1、平洛河大桥为先预制后连续预应力箱梁桥，下部结构为双柱桥墩，桩基；U型桥台扩基。设计时速为80公里/小时。大桥左幅由26*30M，右幅为27*30M，共212片预制箱梁组成；每跨半幅由4片预制预应力组合箱梁。其中左幅0号台、3号墩、6号墩、9号墩、12号墩、15号墩、19号墩、23号墩、26号台为非连续端，共设置毛勒式伸缩缝9道；右幅0号台、3号墩、6号墩、9号墩、12号墩、15号墩、18号墩、21号墩、24号墩、27号台为非连续端，共设置毛勒式伸缩缝10道。主要工程数量见表1：平洛河大桥预制箱梁主要工程数量表。表1檀坡河大桥预制箱梁主要工程数量表序号细目名称单位数量备注１光圆钢筋（Ⅰ级）kg138564.2２带肋钢筋（Ⅱ级）kg397911.1３后张法预应力钢绞线kg129263.96４预制预应力混凝土C50砼m33308.362、檀坡河二桥上部结构为先预制简支安装后连续预应力组合箱梁，下部结构为双柱桥墩，桩基；U型桥台扩基。设计时速为80公里/小时，计算荷载为汽－超20，大桥由7跨56片预制箱梁组成，每跨为8片预制预应力组合箱梁，跨度30m。其中0#台、3#墩、5#台为非连续端，共设置毛勒式伸缩缝3道。主要工程数量见表2：檀坡河二桥预制箱梁主要工程数量表。表2檀坡河二桥预制箱梁主要工程数量表序号细目名称单位数量备注１光圆钢筋（Ⅰ级）kg73683.52２带肋钢筋（Ⅱ级）kg273505３后张法预应力钢绞线kg82777.20４预制预应力混凝土C50砼m32071.103、双河大桥为先预制简支安装后连续的组合箱梁桥，下部结构为双柱桥墩，桩基；肋台桩基。设计时速为80公里/小时。大桥由双河大桥40片预制箱梁组成，每跨由8片预制预应力组合箱梁，跨度左幅三跨30m，跨度30M。其中0号台、、5号台为非连续端，共设置毛勒式伸缩缝2道。主要工程数量见表1：双河大桥预制箱梁主要工程数量表。表1双河大桥预制箱梁主要工程数量表序号细目名称单位数量备注１光圆钢筋（Ⅰ级）kg68753.10２带肋钢筋（Ⅱ级）kg218795.08３后张法预应力钢绞线kg59025.6４预制预应力混凝土C50砼m31524.64、双河二桥为先预制简支安装后连续的组合箱梁桥，下部结构为双柱桥墩，桩基；肋台桩基。设计时速为80公里/小时。大桥由双河大桥40片预制箱梁组成，每跨由8片预制预应力组合箱梁，跨度左幅三跨30m，跨度30M。其中0号台、、5号台为非连续端，共设置毛勒式伸缩缝2道。主要工程数量见表1：双河二桥预制箱梁主要工程数量表。表1双河二桥预制箱梁主要工程数量表序号细目名称单位数量备注１光圆钢筋（Ⅰ级）kg53353.8２带肋钢筋（Ⅱ级）kg172778.626３后张法预应力钢绞线kg41523.2４预制预应力混凝土C50砼m31204二、施工组织1、施工组织机构项目经理、项目总工现场工程师、施工员模板作业班组钢筋作业班组砼作业班组预应力作业班组起重作业班组表3主要人员名单姓名职务或职称备注姓名职务或职称备注项目经理队长项目总工副队长技术主管施工员质检工程师施工员试验工程师安全主管2、主要劳动力配备表4主要劳动力配备表序号工种人数备注1队长12副队长13施工员24质检员15安全员5兼职6试验员17材料员18电焊工39钢筋工2510砼工2011木工1512电工113起重工314装载机司机215普工153、主要机械设备表5主要机械设备清单序号名称规格型号数量备注1搅拌机JS7502台2配料机1台3水泥罐50T4个4龙门吊5T2台5龙门吊120T1台6装载机30型1台7焊机BX-500、BX-31512台8氧焊3套9磨光机3台10切割机J3G2-4001台11附着式振动器TLDE150型1套8台新型高频12插入式振动棒50型、35型5台套13弯矩机GWC-402台14平板式振动器1台15切断机90L-21台16卷扬机1台Ι级钢筋调直合格三、施工方案<一>预应力箱梁的预制后张法制作预应力箱梁工艺流程图底模制作设置预拱度监理工程师验收底模清理、上脱模剂钢筋制作底腹板钢筋安装合格波纹管制作预应力孔道安装合格模板制作或整修侧模、内模安装合格钢筋制作顶板筋安装合格搅拌混凝土浇砼制作试块拆模预应力筋制作预应力筋安装张拉机具检验施加预应力监理旁站达设计强度90%压试块搅拌灰浆孔道压浆制作试块起吊、运输、堆放压试块同等条件养护监理工程师验收监理工程师验收监理工程师验收监理工程师验收（一）、预制...
