农光互补60MWp项目初步方案全解VIP免费

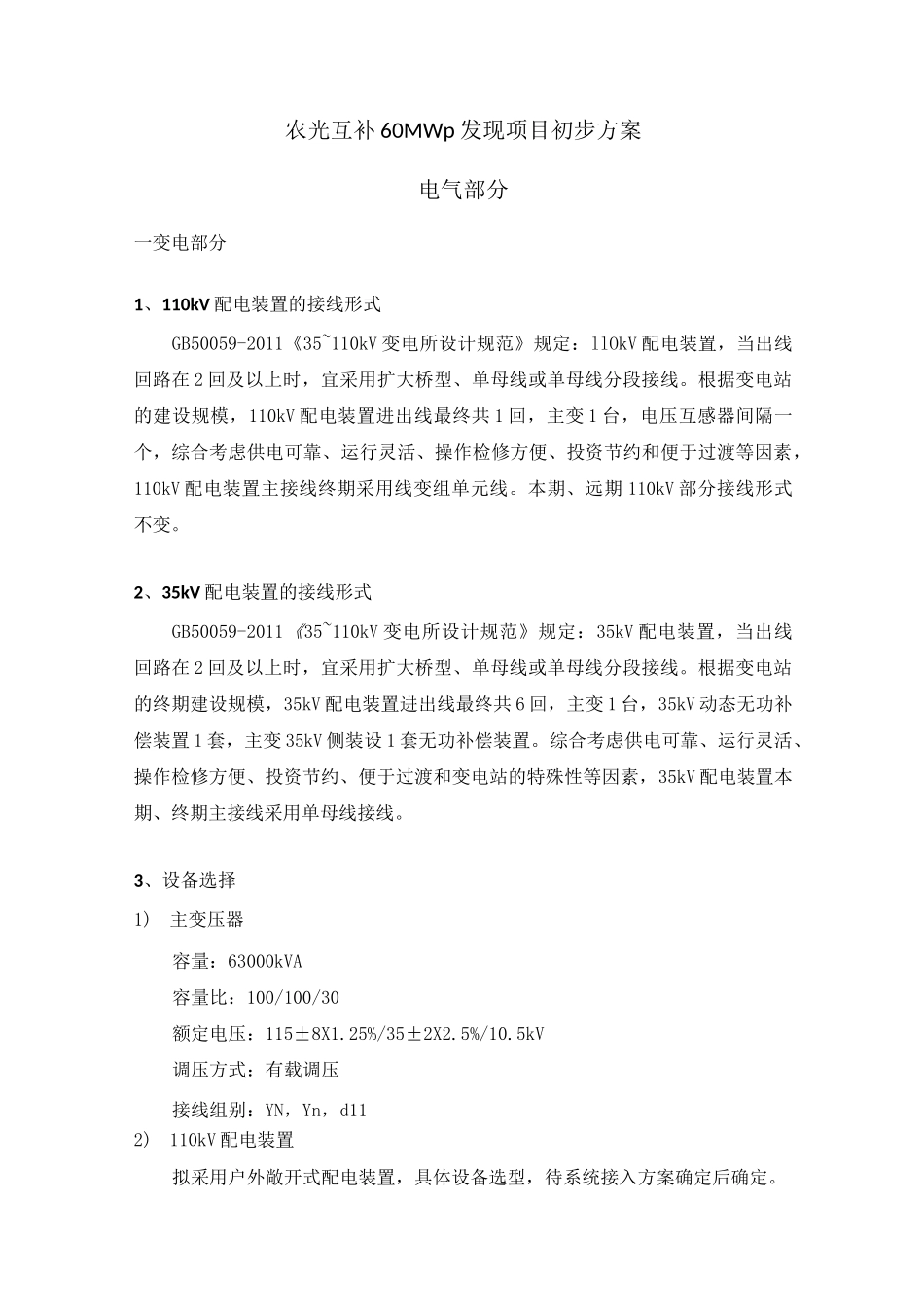

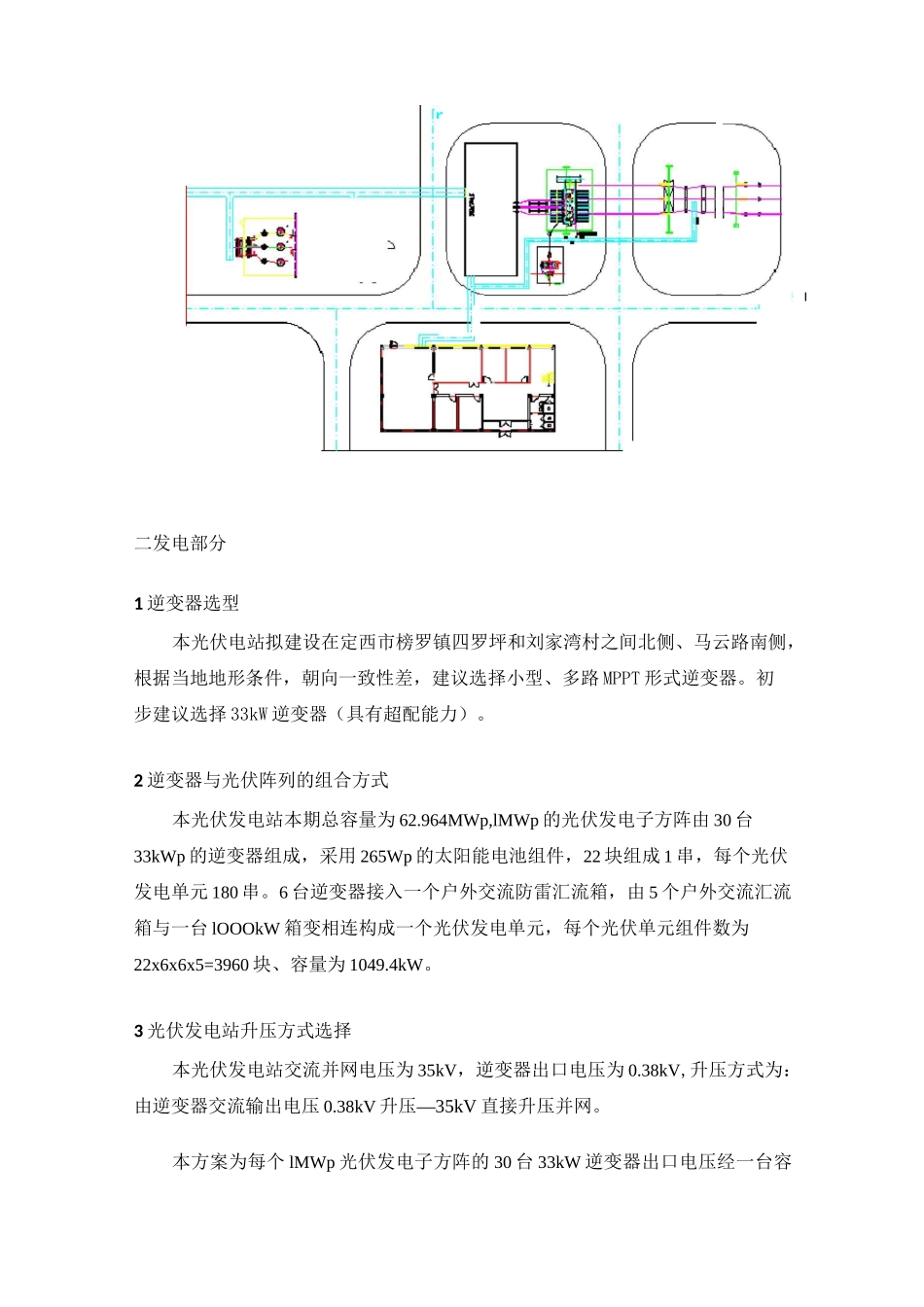

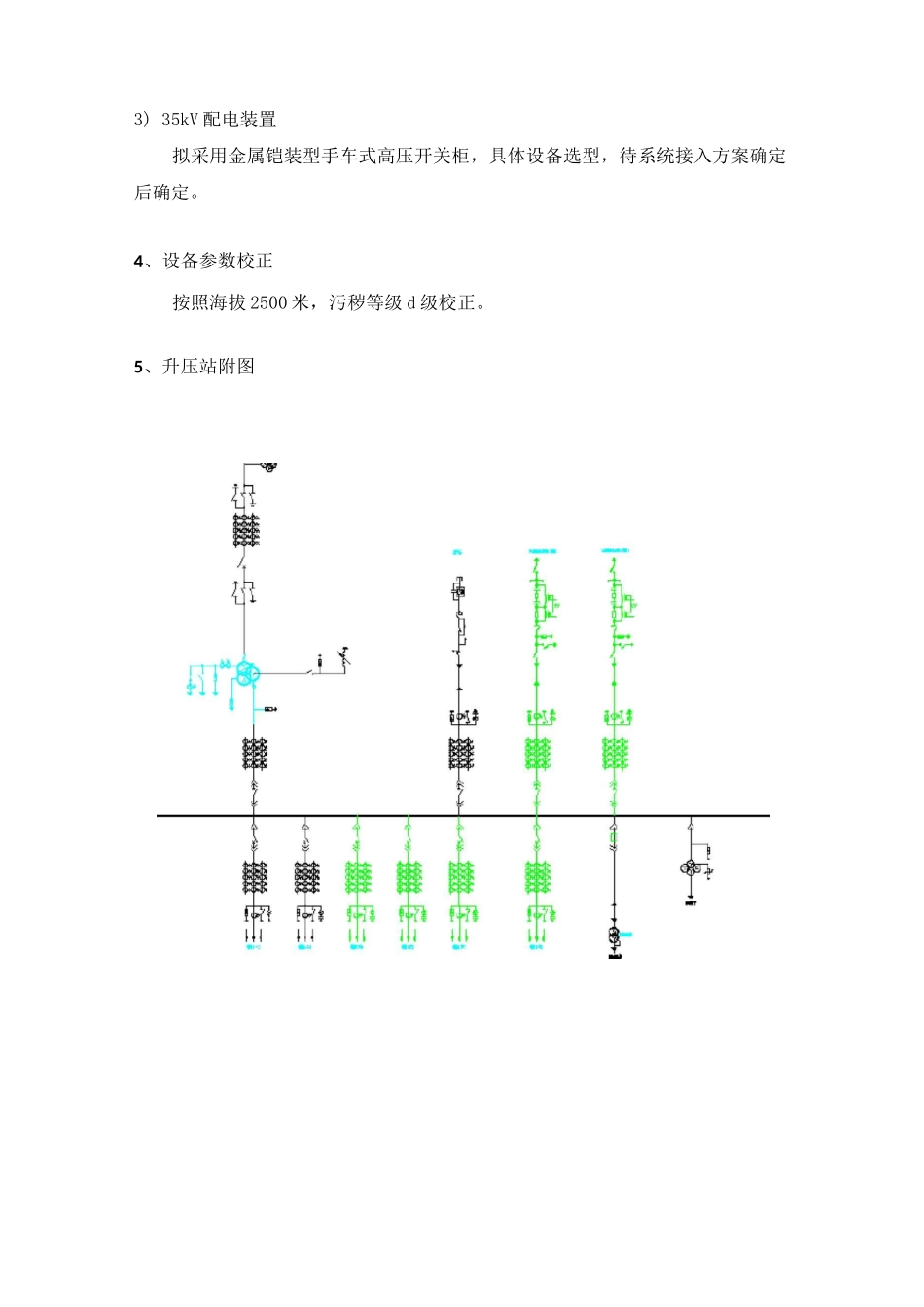

农光互补60MWp发现项目初步方案电气部分一变电部分1、110kV配电装置的接线形式GB50059-2011《35~110kV变电所设计规范》规定：llOkV配电装置，当出线回路在2回及以上时，宜采用扩大桥型、单母线或单母线分段接线。根据变电站的建设规模，110kV配电装置进出线最终共1回，主变1台，电压互感器间隔一个，综合考虑供电可靠、运行灵活、操作检修方便、投资节约和便于过渡等因素，110kV配电装置主接线终期采用线变组单元线。本期、远期110kV部分接线形式不变。2、35kV配电装置的接线形式GB50059-2011《35~110kV变电所设计规范》规定：35kV配电装置，当出线回路在2回及以上时，宜采用扩大桥型、单母线或单母线分段接线。根据变电站的终期建设规模，35kV配电装置进出线最终共6回，主变1台，35kV动态无功补偿装置1套，主变35kV侧装设1套无功补偿装置。综合考虑供电可靠、运行灵活、操作检修方便、投资节约、便于过渡和变电站的特殊性等因素，35kV配电装置本期、终期主接线采用单母线接线。3、设备选择1)主变压器容量：63000kVA容量比：100/100/30额定电压：115±8X1.25%/35±2X2.5%/10.5kV调压方式：有载调压接线组别：YN，Yn，d112)110kV配电装置拟采用户外敞开式配电装置，具体设备选型，待系统接入方案确定后确定。3)35kV配电装置拟采用金属铠装型手车式高压开关柜，具体设备选型，待系统接入方案确定后确定。4、设备参数校正按照海拔2500米，污秽等级d级校正。5、升压站附图jftftiLLLLL10二发电部分1逆变器选型本光伏电站拟建设在定西市榜罗镇四罗坪和刘家湾村之间北侧、马云路南侧，根据当地地形条件，朝向一致性差，建议选择小型、多路MPPT形式逆变器。初步建议选择33kW逆变器（具有超配能力）。2逆变器与光伏阵列的组合方式本光伏发电站本期总容量为62.964MWp,lMWp的光伏发电子方阵由30台33kWp的逆变器组成，采用265Wp的太阳能电池组件，22块组成1串，每个光伏发电单元180串。6台逆变器接入一个户外交流防雷汇流箱，由5个户外交流汇流箱与一台lOOOkW箱变相连构成一个光伏发电单元，每个光伏单元组件数为22x6x6x5=3960块、容量为1049.4kW。3光伏发电站升压方式选择本光伏发电站交流并网电压为35kV，逆变器出口电压为0.38kV,升压方式为：由逆变器交流输出电压0.38kV升压—35kV直接升压并网。本方案为每个lMWp光伏发电子方阵的30台33kW逆变器出口电压经一台容rnI量为lOOOkVA升压箱式变升至35kV，采用35kV电缆汇流至35kV开关柜母线后经架空线接入电网。主要电气设备需60台lOOOkVA、35/0.38kV箱式升压变，6面35kV高压进线开关柜。本方案为一级升压，其技术特点为减少损耗，简化接线，可靠性高。这种方案能实现光伏发电站升压并网的功能，由于采用一级升压，系统简单，运行管理方便，故障率低，维护量及维护费用较少。4逆变器与升压变的组合方式每个光伏发电单元经33kW逆变器将直流电转换为AC380V，为了减少功率损耗，不宜进行长距离输送，因此需通过升压变压器将低压交流电升压至35kV。本工程共设置60套升压设备，推荐选用箱式变，具有传统土建型变电的所有功能，并且比传统的土建型变电具有投入少、占地少、安装简便、安全性好等优点。5箱式变高压侧接线方案的选择箱式变高压侧采用10台35kV箱式升压变分为1组联合单元进线。635kV侧接线35kV侧远期采用单母线接线，本期采用单母线接线，共6回35kV进线。7主接线方案经以上比较，本阶段拟采用的电气主接线为：光伏发电站本期采用6台35kV箱变并联形成1回35kV进线，电站共1回35kV集电线路接入开关站35kV狈0,35kV侧采用单母线接线，由35kV侧升压至11OkV，然后通过一回11OkV架空线送出接入地方电网。接入点拟定为定西电网内的文峰110kV变，接入电压等级为110kV，接入线路长度约为20km。8推荐站址坐标及其站址图片推荐站址经纬度：北纬35度1分58秒，东经104度54分8秒站址图片土建部分一、变电部分1建设规模本工程新建一座户外llOkV变电站。变电站本期建设：63MVA、100/30kV主变压器1台，llOkV出线1回，35kV进出线6回，35kV动态无功补偿装置1套。土建建设内容：站区总布置，建筑物，主变压器基础，户外构支架及设备基础等。2站区总平面布置1）总平面...
