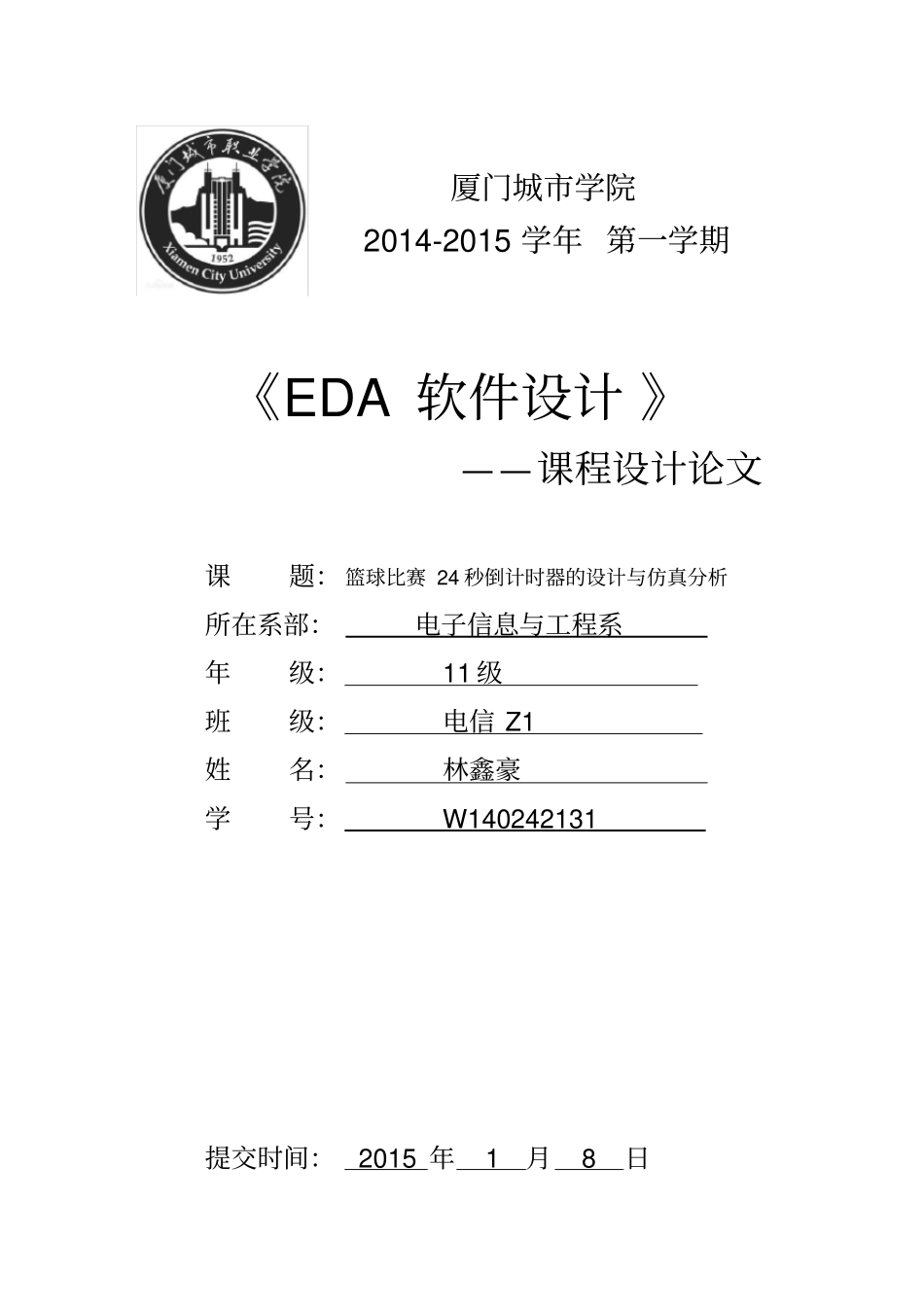

厦门城市学院2014-2015学年第一学期《EDA软件设计》——课程设计论文课题：篮球比赛24秒倒计时器的设计与仿真分析所在系部：电子信息与工程系年级：11级班级：电信Z1姓名：林鑫豪学号：W140242131提交时间：2015年1月8日数字逻辑电路设计1一、设计题目篮球比赛24秒倒计时器二、主要内容1、分析设计题目的具体要求2、完成课题所要求的各个子功能的实现3、用multisim软件完成题目的整体设计三、具体要求（1）具有显示24s倒计时功能：用两个共阴数码管显示，其计时间隔为1s。（2）分别设置启动键和暂停/继续键，控制两个计时器的直接启动计数，暂停/继续计数功能。（3）设置复位键：按复位键可随时返回初始状态，即进攻方计时器返回到24s。（4）计时器递减计数到“00”时，计时器跳回“24”停止工作，并给出声音和发光提示，即蜂鸣器发出声响和发光二极管发光。四、进度安排第一天：介绍所用仿真软件；布置任务，明确课程设计的完整功能和要求。第二天：消化课题，掌握设计要求，明确设计系统的全部功能，图书馆查阅资料。第三天：确定总体设计方案，画出系统的原理框图。第四天：绘制单元电路并对单元电路进行仿真。第五天：分析电路，对原设计电路不断修改，获得最佳设计方案。第六天：完成整体设计并仿真验证。第七天：对课程设计进行现场运行检查并提问，给出实践操作成绩。第八天：完成实践报告的撰写五、成绩评定课程设计成绩按优、良、中、及格、不及格评定，最终考核成绩由四部分组成：数字逻辑电路设计11、理论设计方案，演示所设计成果，总成绩40％；2、设计报告，占总成绩30％；3、回答教师所提出的问题，占总成绩20％；4、考勤情况，占总成绩10％；无故旷课一次，平时成绩减半；无故旷课两次平时成绩为0分，无故旷课三次总成绩为0分。迟到20分钟按旷课处理。数字逻辑电路设计1目录前言..........................................................................................................-5-1、总体设计思路、基本原理和框图...................................................-6-1.1设计思路......................................................................................................-6-1.2设计原理和功能.......................................................................................-7-1.2.1基本功能........................................................................................-7-1.3总体设计框图..............................................................................................-8-2、单元电路设计...................................................................................-9-2.1各芯片的用法和功能...............................................................................-9-2.1.174LS00.............................................................................................-9-2.1.2555定时器.....................................................................................-9-2.1.374LS90.......................................................................................-10-2.1.474LS192.........................................................................................-11-2.2单元模块....................................................................................................-12-2.2.1秒脉冲发生模块..........................................................................-12-2.2.2倒计时模块..................................................................................-13-2.2.3控制电路模块..............................................................................-14-2.2.4报警提示模块..............................................................................-15-3、电路仿真调试（总电路图）............................................................
