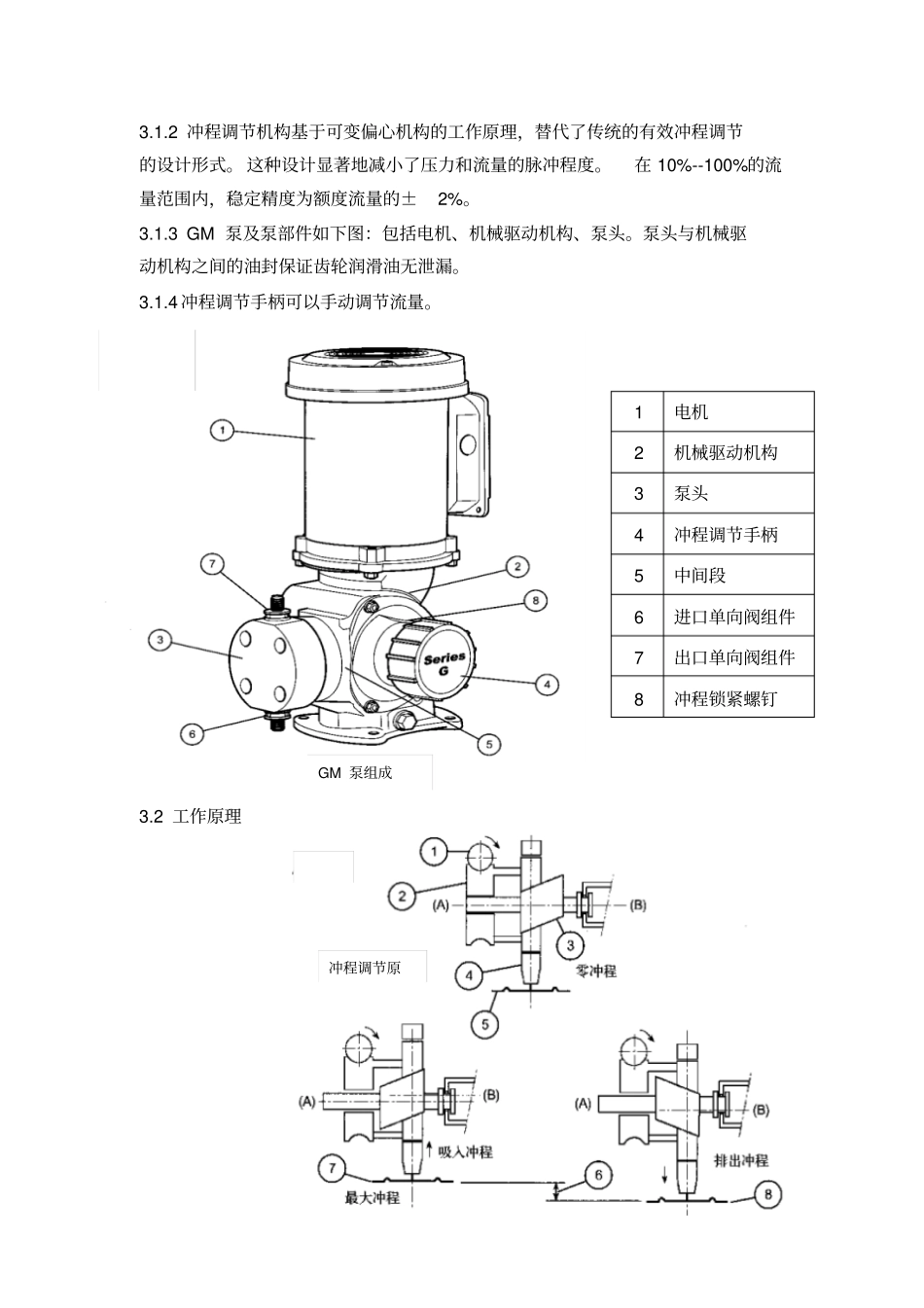

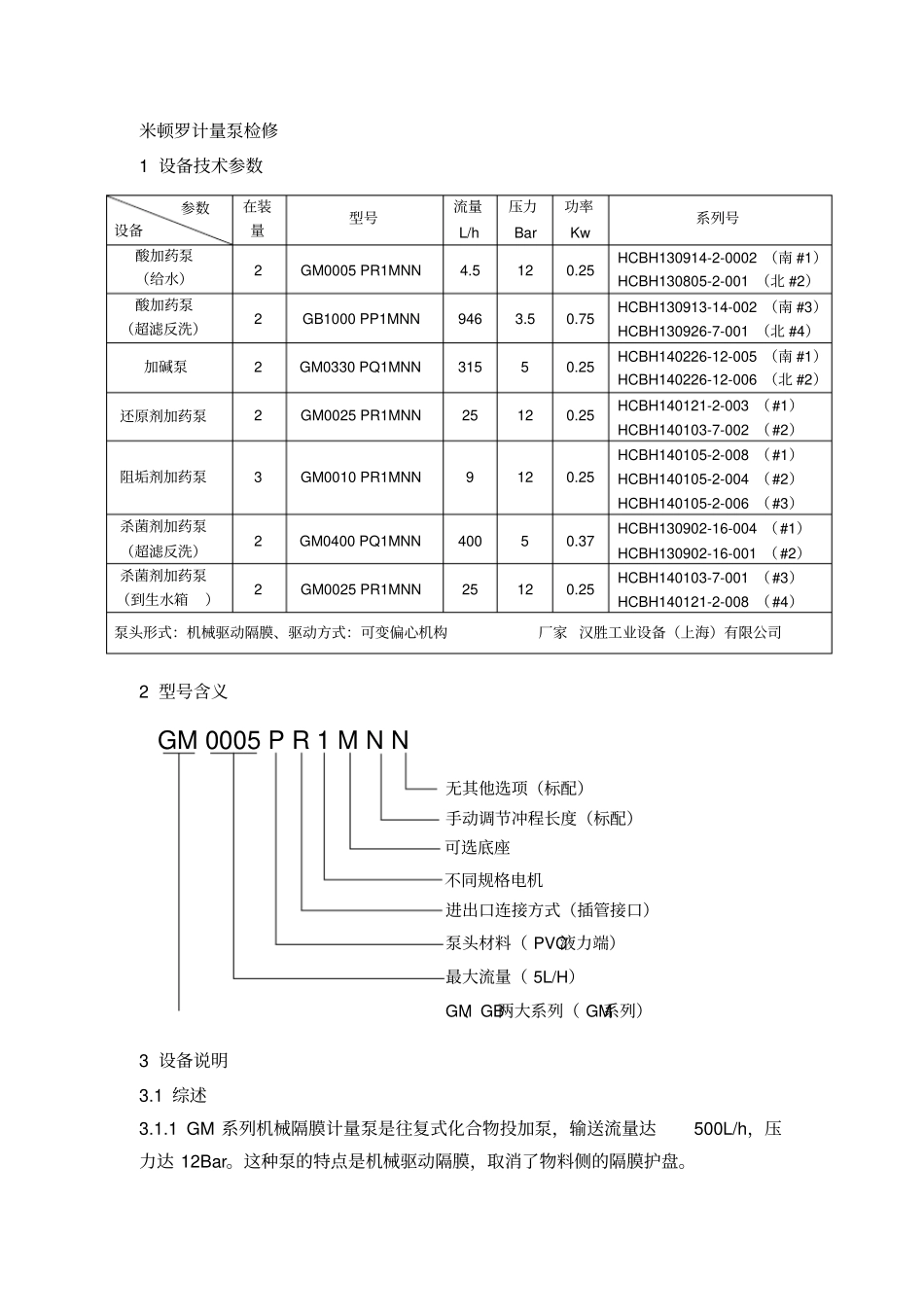

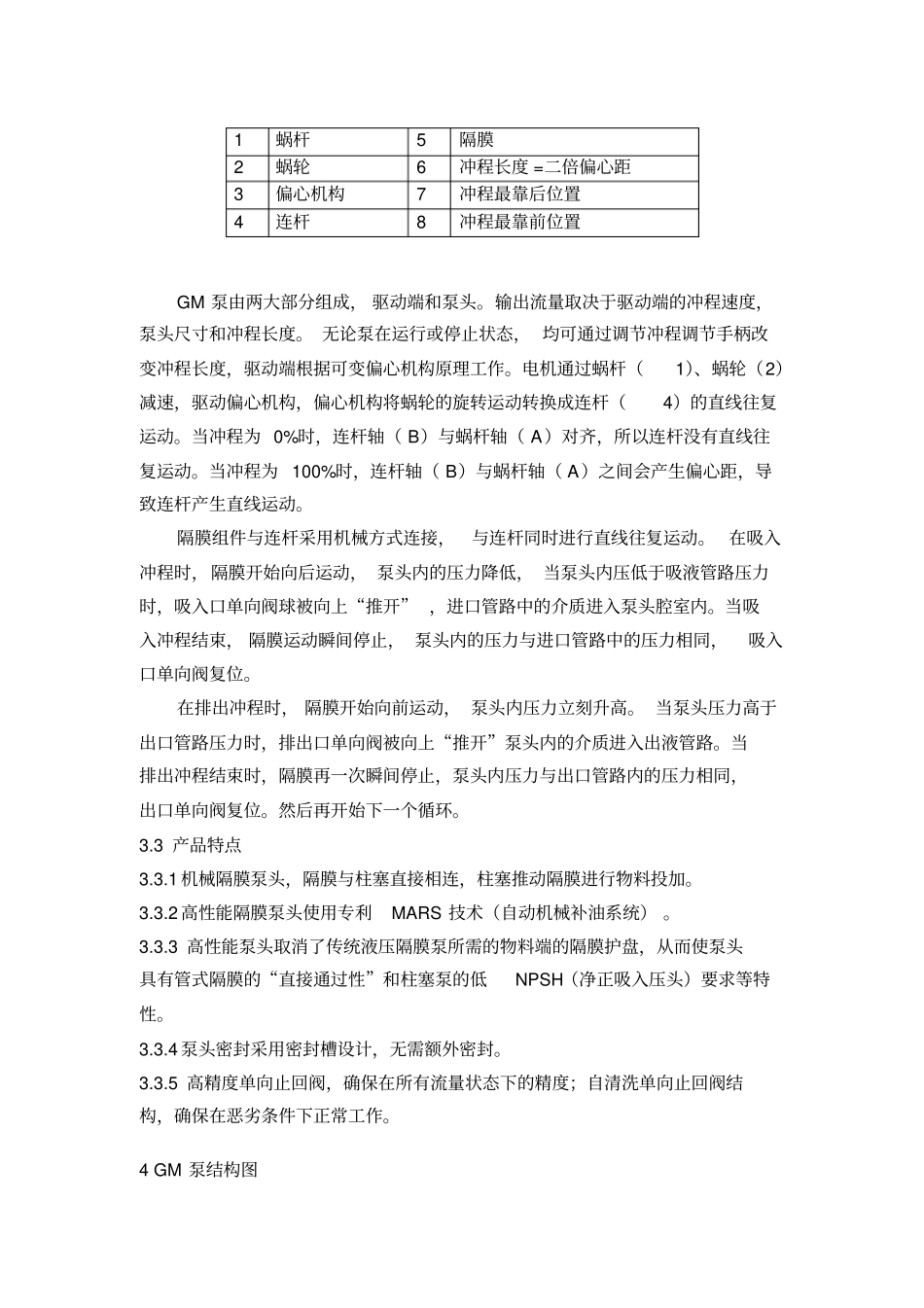

米顿罗计量泵检修1设备技术参数2型号含义GM0005PR1MNN无其他选项（标配）手动调节冲程长度（标配）可选底座不同规格电机进出口连接方式（插管接口）泵头材料（PVC液力端）最大流量（5L/H）GM、GB两大系列（GM系列）3设备说明3.1综述3.1.1GM系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500L/h，压力达12Bar。这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。参数设备在装量型号流量L/h压力Bar功率Kw系列号酸加药泵（给水）2GM0005PR1MNN4.5120.25HCBH130914-2-0002（南#1）HCBH130805-2-001（北#2）酸加药泵（超滤反洗）2GB1000PP1MNN9463.50.75HCBH130913-14-002（南#3）HCBH130926-7-001（北#4）加碱泵2GM0330PQ1MNN31550.25HCBH140226-12-005（南#1）HCBH140226-12-006（北#2）还原剂加药泵2GM0025PR1MNN25120.25HCBH140121-2-003（#1）HCBH140103-7-002（#2）阻垢剂加药泵3GM0010PR1MNN9120.25HCBH140105-2-008（#1）HCBH140105-2-004（#2）HCBH140105-2-006（#3）杀菌剂加药泵（超滤反洗）2GM0400PQ1MNN40050.37HCBH130902-16-004（#1）HCBH130902-16-001（#2）杀菌剂加药泵（到生水箱）2GM0025PR1MNN25120.25HCBH140103-7-001（#3）HCBH140121-2-008（#4）泵头形式：机械驱动隔膜、驱动方式：可变偏心机构厂家汉胜工业设备（上海）有限公司3.1.2冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。这种设计显著地减小了压力和流量的脉冲程度。在10%--100%的流量范围内，稳定精度为额度流量的±2%。3.1.3GM泵及泵部件如下图：包括电机、机械驱动机构、泵头。泵头与机械驱动机构之间的油封保证齿轮润滑油无泄漏。3.1.4冲程调节手柄可以手动调节流量。3.2工作原理1电机2机械驱动机构3泵头4冲程调节手柄5中间段6进口单向阀组件7出口单向阀组件8冲程锁紧螺钉冲程调节原GM泵组成GM泵由两大部分组成，驱动端和泵头。输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。电机通过蜗杆（1）、蜗轮（2）减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆（4）的直线往复运动。当冲程为0%时，连杆轴（B）与蜗杆轴（A）对齐，所以连杆没有直线往复运动。当冲程为100%时，连杆轴（B）与蜗杆轴（A）之间会产生偏心距，导致连杆产生直线运动。隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀复位。在排出冲程时，隔膜开始向前运动，泵头内压力立刻升高。当泵头压力高于出口管路压力时，排出口单向阀被向上“推开”泵头内的介质进入出液管路。当排出冲程结束时，隔膜再一次瞬间停止，泵头内压力与出口管路内的压力相同，出口单向阀复位。然后再开始下一个循环。3.3产品特点3.3.1机械隔膜泵头，隔膜与柱塞直接相连，柱塞推动隔膜进行物料投加。3.3.2高性能隔膜泵头使用专利MARS技术（自动机械补油系统）。3.3.3高性能泵头取消了传统液压隔膜泵所需的物料端的隔膜护盘，从而使泵头具有管式隔膜的“直接通过性”和柱塞泵的低NPSH（净正吸入压头）要求等特性。3.3.4泵头密封采用密封槽设计，无需额外密封。3.3.5高精度单向止回阀，确保在所有流量状态下的精度；自清洗单向止回阀结构，确保在恶劣条件下正常工作。4GM泵结构图1蜗杆5隔膜2蜗轮6冲程长度=二倍偏心距3偏心机构7冲程最靠后位置4连杆8冲程最靠前位置GM驱动端侧视图GM驱动端端面图5米顿罗计量泵维修5.1预备工作5.1.1将冲程手柄调至0%。如果冲程锁紧螺钉（部件320）已锁紧，需松开锁紧螺钉。5.1.2切断电源，确保设备不会被意外启动。5.1.3断开计量泵进、出口单向阀与系统的连接。5.2更换单向阀（GM0002~GM0050PVC&PVDF泵头）5.2.1从泵头（370）上拆下阀体（360）5.2.2拆下单向阀组件：包括球阀（357）、阀座（360A）、阀套（361...
