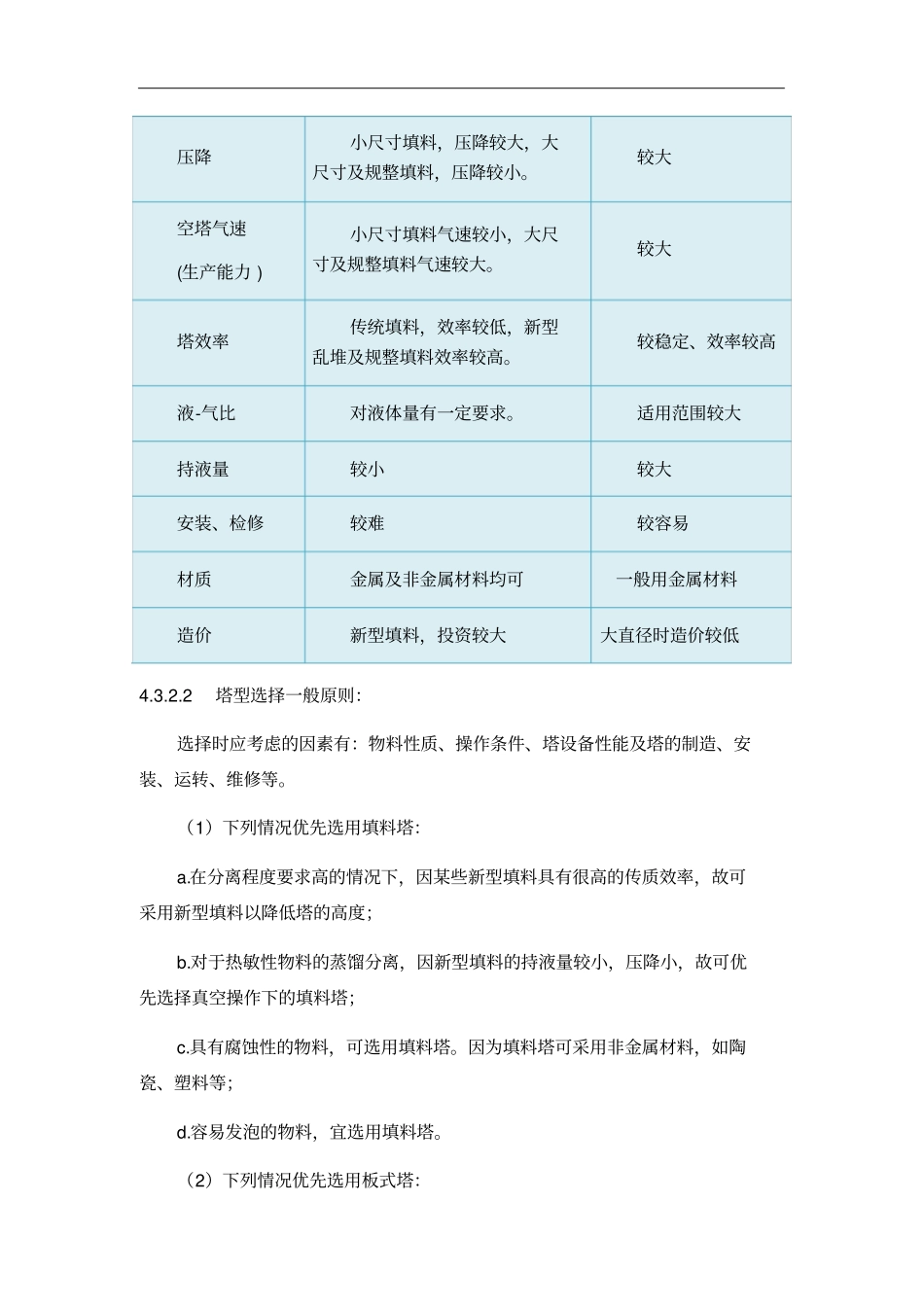

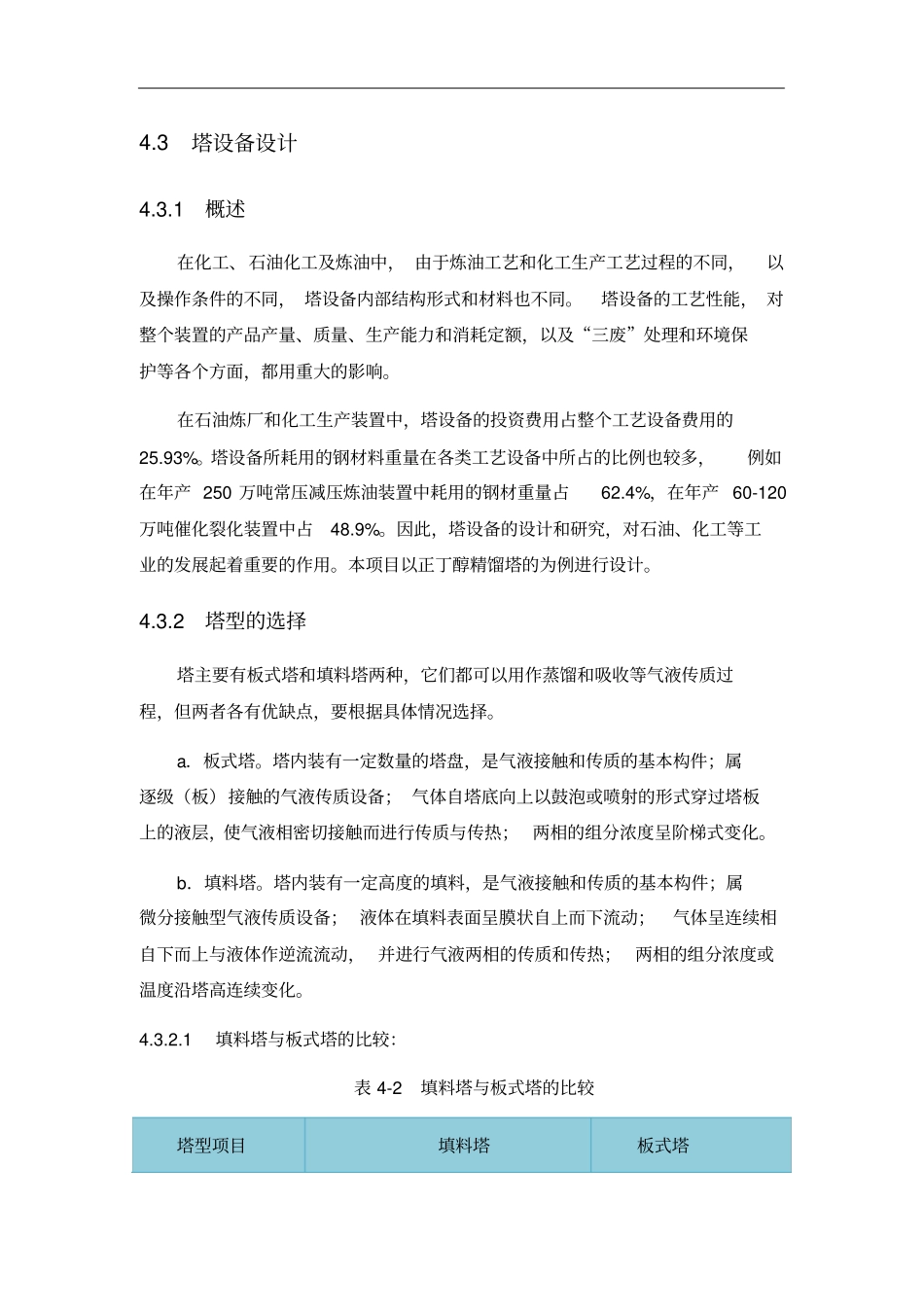

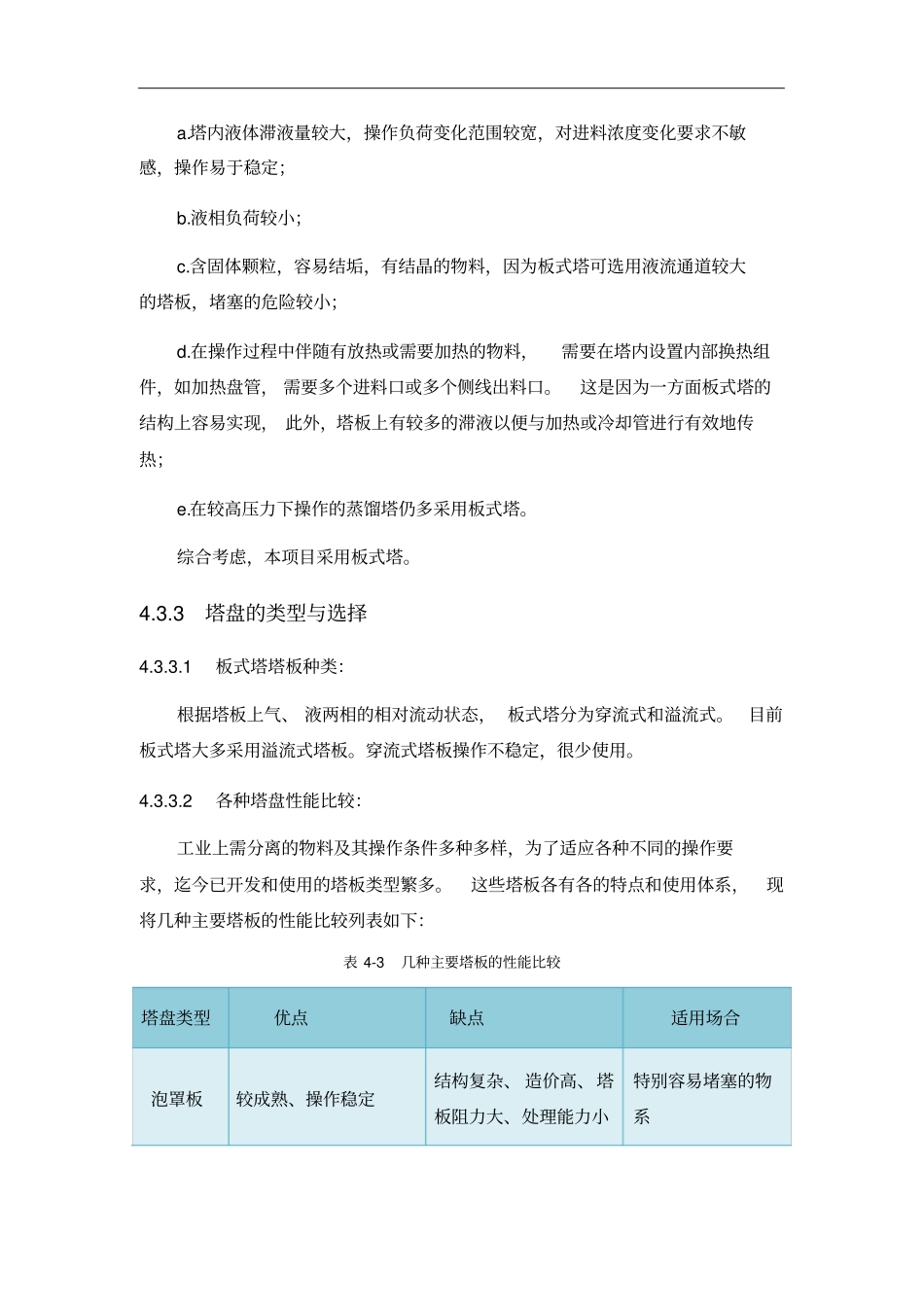

4.3塔设备设计4.3.1概述在化工、石油化工及炼油中，由于炼油工艺和化工生产工艺过程的不同，以及操作条件的不同，塔设备内部结构形式和材料也不同。塔设备的工艺性能，对整个装置的产品产量、质量、生产能力和消耗定额，以及“三废”处理和环境保护等各个方面，都用重大的影响。在石油炼厂和化工生产装置中，塔设备的投资费用占整个工艺设备费用的25.93%。塔设备所耗用的钢材料重量在各类工艺设备中所占的比例也较多，例如在年产250万吨常压减压炼油装置中耗用的钢材重量占62.4%，在年产60-120万吨催化裂化装置中占48.9%。因此，塔设备的设计和研究，对石油、化工等工业的发展起着重要的作用。本项目以正丁醇精馏塔的为例进行设计。4.3.2塔型的选择塔主要有板式塔和填料塔两种，它们都可以用作蒸馏和吸收等气液传质过程，但两者各有优缺点，要根据具体情况选择。a．板式塔。塔内装有一定数量的塔盘，是气液接触和传质的基本构件；属逐级（板）接触的气液传质设备；气体自塔底向上以鼓泡或喷射的形式穿过塔板上的液层，使气液相密切接触而进行传质与传热；两相的组分浓度呈阶梯式变化。b．填料塔。塔内装有一定高度的填料，是气液接触和传质的基本构件；属微分接触型气液传质设备；液体在填料表面呈膜状自上而下流动；气体呈连续相自下而上与液体作逆流流动，并进行气液两相的传质和传热；两相的组分浓度或温度沿塔高连续变化。4.3.2.1填料塔与板式塔的比较：表4-2填料塔与板式塔的比较塔型项目填料塔板式塔压降小尺寸填料，压降较大，大尺寸及规整填料，压降较小。较大空塔气速(生产能力)小尺寸填料气速较小，大尺寸及规整填料气速较大。较大塔效率传统填料，效率较低，新型乱堆及规整填料效率较高。较稳定、效率较高液-气比对液体量有一定要求。适用范围较大持液量较小较大安装、检修较难较容易材质金属及非金属材料均可一般用金属材料造价新型填料，投资较大大直径时造价较低4.3.2.2塔型选择一般原则：选择时应考虑的因素有：物料性质、操作条件、塔设备性能及塔的制造、安装、运转、维修等。（1）下列情况优先选用填料塔：a.在分离程度要求高的情况下，因某些新型填料具有很高的传质效率，故可采用新型填料以降低塔的高度；b.对于热敏性物料的蒸馏分离，因新型填料的持液量较小，压降小，故可优先选择真空操作下的填料塔；c.具有腐蚀性的物料，可选用填料塔。因为填料塔可采用非金属材料，如陶瓷、塑料等；d.容易发泡的物料，宜选用填料塔。（2）下列情况优先选用板式塔：a.塔内液体滞液量较大，操作负荷变化范围较宽，对进料浓度变化要求不敏感，操作易于稳定；b.液相负荷较小；c.含固体颗粒，容易结垢，有结晶的物料，因为板式塔可选用液流通道较大的塔板，堵塞的危险较小；d.在操作过程中伴随有放热或需要加热的物料，需要在塔内设置内部换热组件，如加热盘管，需要多个进料口或多个侧线出料口。这是因为一方面板式塔的结构上容易实现，此外，塔板上有较多的滞液以便与加热或冷却管进行有效地传热；e.在较高压力下操作的蒸馏塔仍多采用板式塔。综合考虑，本项目采用板式塔。4.3.3塔盘的类型与选择4.3.3.1板式塔塔板种类：根据塔板上气、液两相的相对流动状态，板式塔分为穿流式和溢流式。目前板式塔大多采用溢流式塔板。穿流式塔板操作不稳定，很少使用。4.3.3.2各种塔盘性能比较：工业上需分离的物料及其操作条件多种多样，为了适应各种不同的操作要求，迄今已开发和使用的塔板类型繁多。这些塔板各有各的特点和使用体系，现将几种主要塔板的性能比较列表如下：表4-3几种主要塔板的性能比较塔盘类型优点缺点适用场合泡罩板较成熟、操作稳定结构复杂、造价高、塔板阻力大、处理能力小特别容易堵塞的物系浮阀板效率高、操作范围宽浮阀易脱落分离要求高、负荷变化大筛板结构简单、造价低、塔板效率高易堵塞、操作弹性较小分离要求高、塔板数较多舌型板结构简单、塔板阻力小操作弹性窄、效率低分离要求较低的闪蒸塔浮动喷射板压降小、处理量大浮板易脱落、效率较低分离要求较低的减压塔下表给出了几种主要塔板性能的量化比较表4-4几种主要塔板性能的量化比较塔盘类型塔板效率处...
