供热管网改造施工方案设计VIP免费

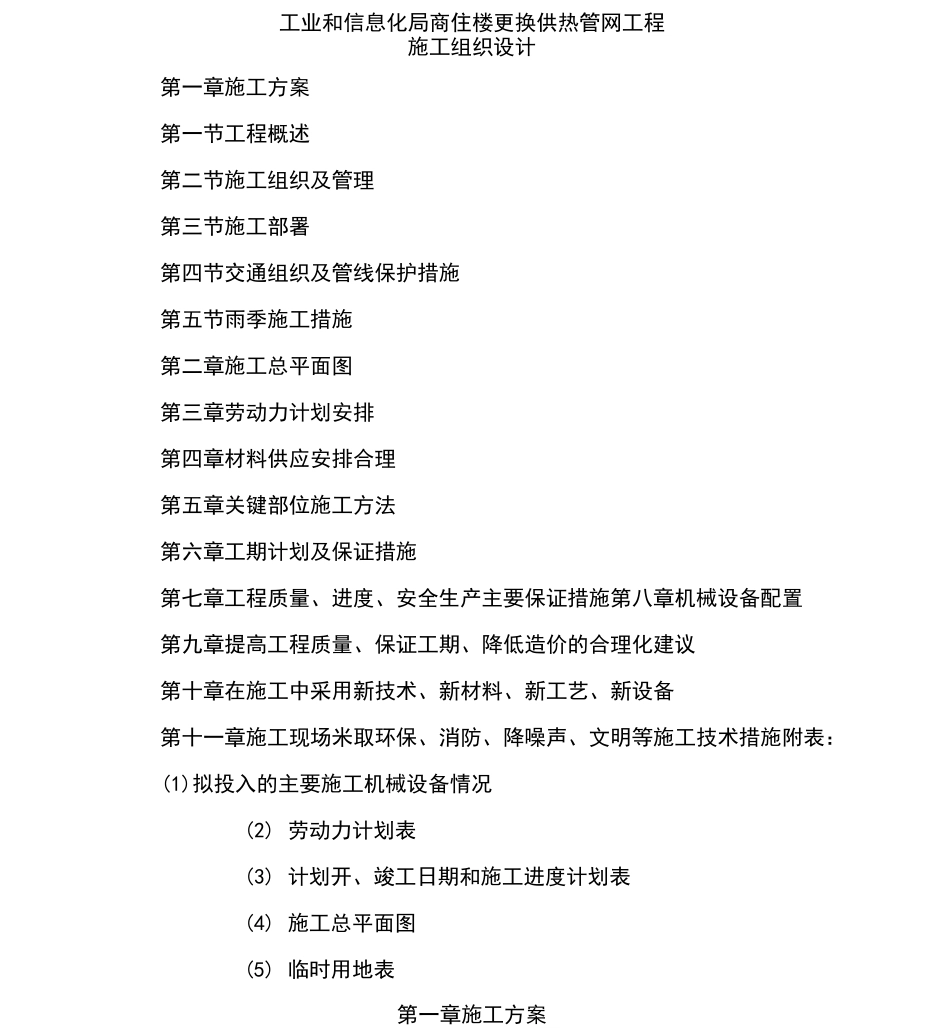

工业和信息化局商住楼更换供热管网工程施工组织设计第一章施工方案第一节工程概述第二节施工组织及管理第三节施工部署第四节交通组织及管线保护措施第五节雨季施工措施第二章施工总平面图第三章劳动力计划安排第四章材料供应安排合理第五章关键部位施工方法第六章工期计划及保证措施第七章工程质量、进度、安全生产主要保证措施第八章机械设备配置第九章提高工程质量、保证工期、降低造价的合理化建议第十章在施工中采用新技术、新材料、新工艺、新设备第十一章施工现场米取环保、消防、降噪声、文明等施工技术措施附表：(1)拟投入的主要施工机械设备情况(2)劳动力计划表(3)计划开、竣工日期和施工进度计划表(4)施工总平面图(5)临时用地表第一章施工方案第一节工程概述本工程为工业和信息化局商住楼更换供热管网工程，建设规模为三栋住宅楼供热外网管路更换，主要工程内容为直埋敷设管网土建、安装管道工程。1.设计标准设计压力I.OMpa，供水温度Tg=95度，回水温度Th=60度。2.设计依据(1)、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管》CJ/T114-2000(2)、《高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管件》CJ/T115-2001(3)、《城市供热管网工程施工及验收规范》CJJ/28—2004(4)、《城市热力网设计规范》CJJ34—2010(5)、《城市直埋供热管道工程技术规范》CJJ81—98(6)、《工业设备及管道绝热设计规范》GB50264-97(7八《现场设备、工业管道焊接工程施工及验收规范》GB20536-2011(8)、《工业金属管道工程施工及验收规范》GB50235-20103.直埋管道管位：工业和信息化局商住楼更换供热管网工程，室外直埋保温管（159mn以内）466米，室外直埋保温管（76mm以内）216米，钢筋混凝土排水管（300mm以内）210米。敷设补偿方式：环保人才网管线为直埋敷设。管件、管材：管材为DN3O0DN150DN70等预制保温管。管道结构：工业和信息化局商住楼更换供热管网工程为三栋住宅楼供热外网管路更换。4.施工质量验收规范和标准《城市供热管网工程施工及验收规范》CJJ28-90《城市供热管网工程质量检验评定标准》CJJ38-905.工程特点：（1）该工程工期较紧，业主要求工期60天，必须保证在2013年供暖前确保承德市鹰手营子矿区三栋住宅楼供暖无隐患。（2）该工程质量要求较高，工程施工必须保证符合设计要求，符合施工验收规范要求。为承德市鹰手营子矿区建设一项高质量的工程，让住户满意的工程。（3）该工程施工点全部位于住宅小区内，牵扯的住户较多，对工程施工难度有一定的影响。（4）该工程地点位于承德市鹰手营子矿区三栋住宅小区内，周围全部是居民区，因此必须保证工程的安全施工，安全要求较高。第二节施工组织及管理1、按照项目管理的要求成立工业和信息化局商住楼更换供热管网工程施工项目部。该项目部全权对工程建设负责，以项目工期、质量、效益为导向，以精干高效、一专多能的组织机构为指挥核心，以统筹兼顾、快速运作、平行流水、交叉作业为手段，强化组织管理职能，全面履行合同。在中标后确保施工工期，高效率、高质量地完成合同规定的所有工程项目，并使业主满意。项目经理部由公司抽调足够数量的生产、业务、技术骨干充实到生产第一线。2、施工项目组设项目经理1名，项目总工（也就是技术负责人）1名,项目工程师1名，质量检查员1名，技术员1名，土建施工员1名，安全员1名，材料员1名，资料员1名，造价员1名。3、项目组织建立三个综合施工班组：管道施工队、安装施工队、结构工程施工队，统一由项目部管理协调，加强各专业工种间的协作、配合。4、项目部合理调配施工机具、人员，使用现代网络管理技术、抓住工程重点，强化施工进度管理，造价人才网确保按期完工。5、施工组织机构图：项目组织结构图6、建立项目质量保证体系。按照我单位质量管理体系的要求，制定工程质量管理和检验计划，对工程施工质量实行全过程控制。7、项目质保体系见下图：质保工程师试压责任人质检贵任材料.资个休施丁人员8建立项目QES管理体系，健全项目HSE预案。对全体施工人员进行QES体系教育和培训，提高施工人员的健康、安全及环保意识，保证施工安全。9、项目管理职责9.1项目经理职责a.项目工程的领导...
