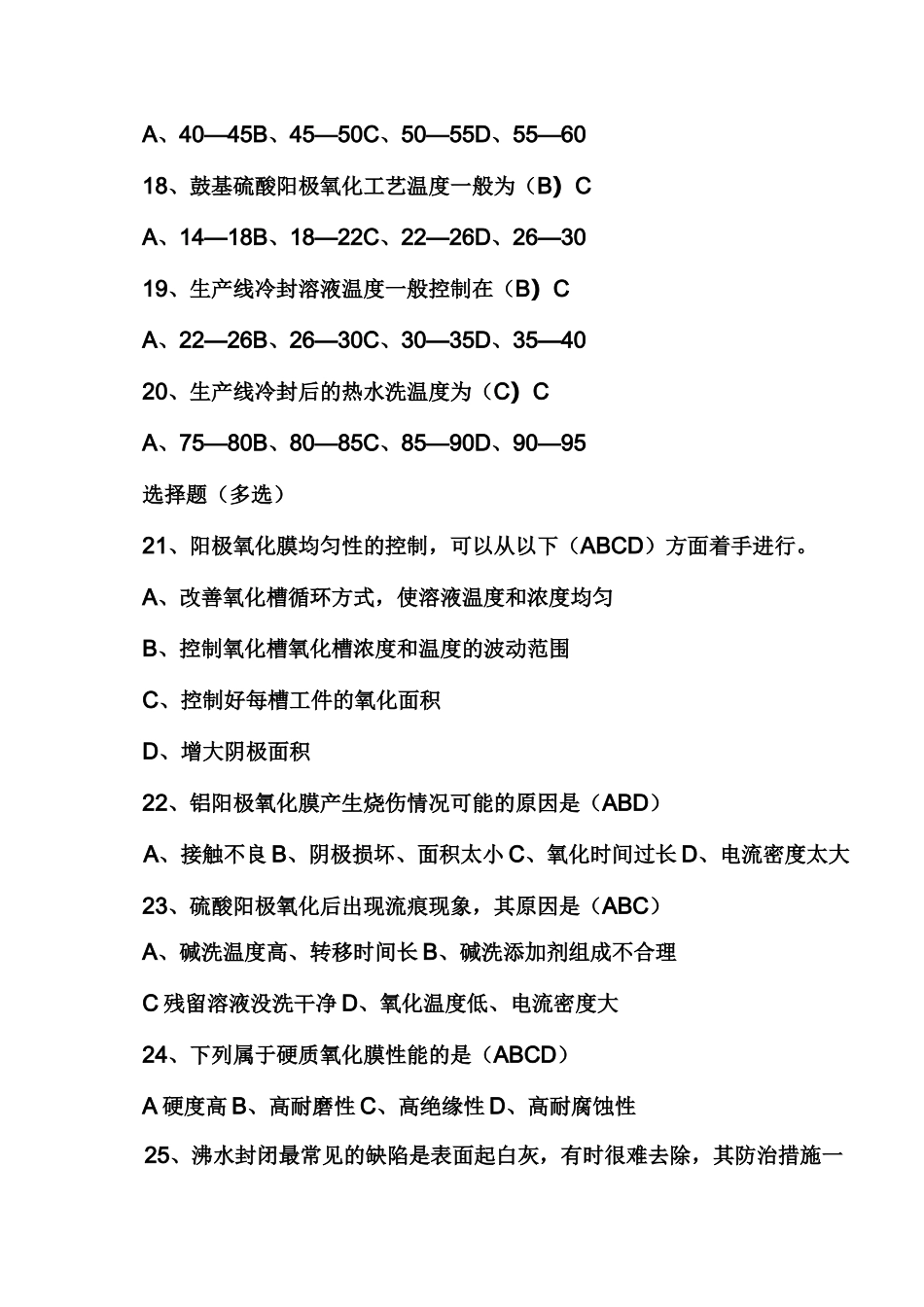

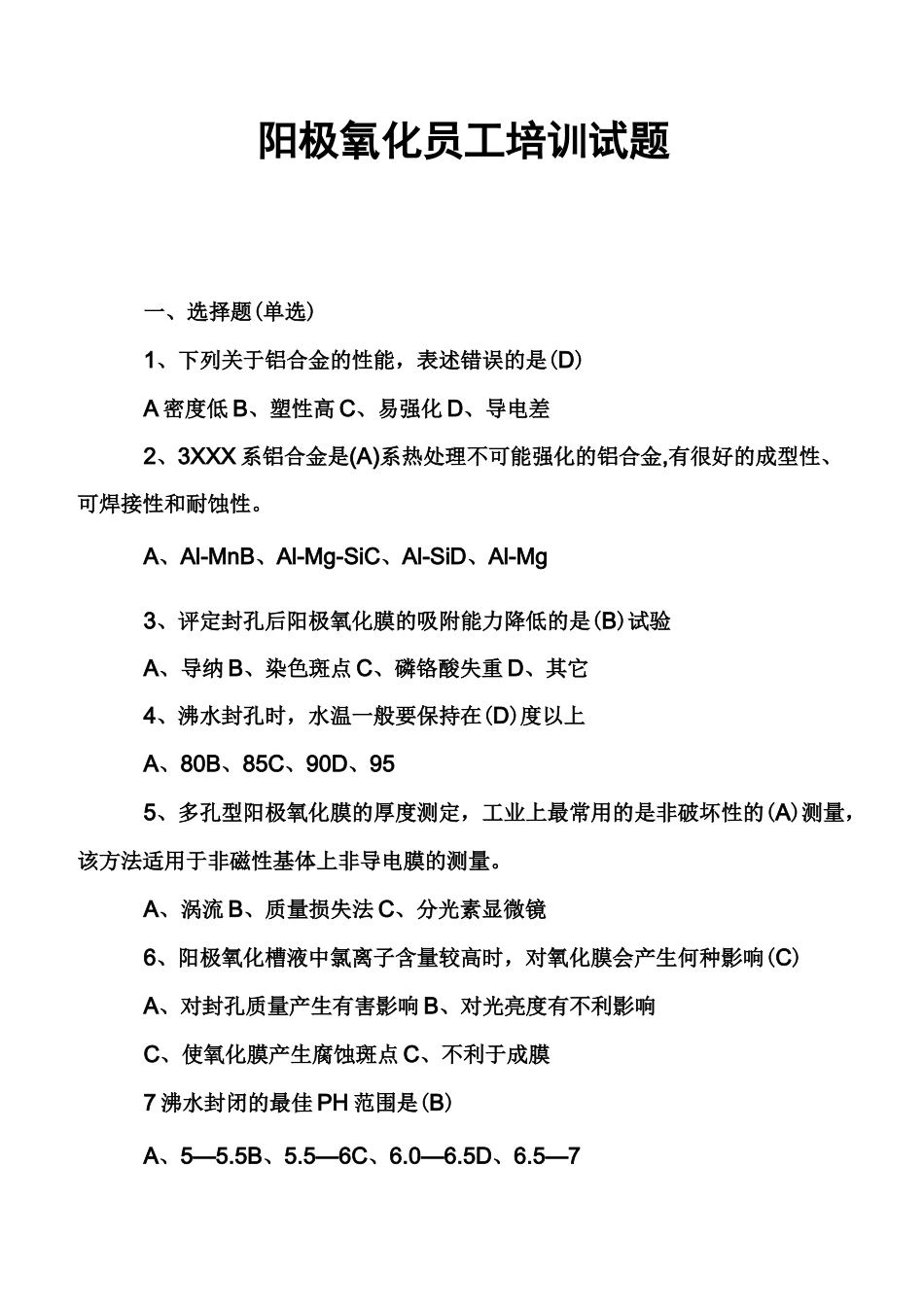

阳极氧化员工培训试题一、选择题(单选)1、下列关于铝合金的性能，表述错误的是(D)A密度低B、塑性高C、易强化D、导电差2、3XXX系铝合金是(A)系热处理不可能强化的铝合金,有很好的成型性、可焊接性和耐蚀性。A、Al-MnB、Al-Mg-SiC、Al-SiD、Al-Mg3、评定封孔后阳极氧化膜的吸附能力降低的是(B)试验A、导纳B、染色斑点C、磷铬酸失重D、其它4、沸水封孔时，水温一般要保持在(D)度以上A、80B、85C、90D、955、多孔型阳极氧化膜的厚度测定，工业上最常用的是非破坏性的(A)测量，该方法适用于非磁性基体上非导电膜的测量。A、涡流B、质量损失法C、分光素显微镜6、阳极氧化槽液中氯离子含量较高时，对氧化膜会产生何种影响(C)A、对封孔质量产生有害影响B、对光亮度有不利影响C、使氧化膜产生腐蚀斑点C、不利于成膜7沸水封闭的最佳PH范围是(B)A、5—5.5B、5.5—6C、6.0—6.5D、6.5—78、高温水蒸气封闭的温度高于100度，一般考虑在（C）范围为佳。A、105——110B、110—115C、115—120D、120—1259、纯水机开机时将冲洗开关置于（A）位，开PLC控制柜上纯水电源再释放纯水机急停按钮，最后打开（C）。A自动B、手动C、增压泵D、喷淋泵10、生产线自动运行前，行车应在起点位置上，且必须处于（B）下限处。A上升B、下降C、左端D、右端11、硫酸溶液中，铜离子对氧化膜的影响是（B）A、使氧化膜亮度下降、膜松软B、使氧化膜耐蚀性下降，也使亮度下降C溶液对氧化膜的溶解增强，不利于成膜D、使氧化膜产生腐蚀斑12、随着氧化温度上升，氧化膜外层硬度（A）。A、降低B、升高C、不变13、硫酸阳极氧化，阴阳极面积比通常为（B）A、1：1B、2：1C、1：2D、1：314、氧化时，极板与工件一般保持多少距离（B）A、50mm—70mmB、75—175mmC、180—250mmC、至少250mm15、一般情况下，硫酸阳极氧化使用的极板材质为（C）A、铝板B、铜板C、铅版D、不锈钢板16、硫酸阳极氧化溶液中Al离子含量一般控制在（C）以下A1克/升B、5克/升C、10克/升D、20克/升17、脱脂溶液温度一般控制在（C）°CA、40—45B、45—50C、50—55D、55—6018、鼓基硫酸阳极氧化工艺温度一般为（B）CA、14—18B、18—22C、22—26D、26—3019、生产线冷封溶液温度一般控制在（B）CA、22—26B、26—30C、30—35D、35—4020、生产线冷封后的热水洗温度为（C）CA、75—80B、80—85C、85—90D、90—95选择题（多选）21、阳极氧化膜均匀性的控制，可以从以下（ABCD）方面着手进行。A、改善氧化槽循环方式，使溶液温度和浓度均匀B、控制氧化槽氧化槽浓度和温度的波动范围C、控制好每槽工件的氧化面积D、增大阴极面积22、铝阳极氧化膜产生烧伤情况可能的原因是（ABD）A、接触不良B、阴极损坏、面积太小C、氧化时间过长D、电流密度太大23、硫酸阳极氧化后出现流痕现象，其原因是（ABC）A、碱洗温度高、转移时间长B、碱洗添加剂组成不合理C残留溶液没洗干净D、氧化温度低、电流密度大24、下列属于硬质氧化膜性能的是（ABCD）A硬度高B、高耐磨性C、高绝缘性D、高耐腐蚀性25、沸水封闭最常见的缺陷是表面起白灰，有时很难去除，其防治措施一般有（ABCD）A、水质控制B、加封孔抑灰剂C、化学除灰D、机械除灰26、对于氧化膜的封闭工艺一般有（ABCD）种类。A、热封孔B、冷封孔C、无机封孔D、有机封孔27、一般来说阳极氧化从成分来份，有（ABC）等种类A、硫酸阳极氧化B、草酸阳极氧化C、铬酸阳极氧化D、硬质氧化28、对于鼓基材质来说，一般常用的有（AC）A、6063B、2021C、3003D、107029、常用的氧化鼓基直径一般为（AC）mmA、20B、24C、30D、3530、硫酸阳极氧化挂具材质可选用（BC）A、铁B、铝C、钛D、铜二、判断题1、铝合金牌号是由4位数组成，最后两位数表示最低百分含量中小数点的后两位。（x）2、铝材进行碱浸蚀能彻底除去表面在空气中形成的氧化膜，使之形成均匀的活化表面，为以后获得色泽均匀的表面创造条件。（V）3、铝阳极氧化膜硬度比铝基体高得多，硬度约为HV300以上，硬质氧化膜硬度甚至达到HV500。（V）4、封孔处理可以降低氧化膜的沾染性，提高耐蚀性和绝缘性。（V）5、铝阳极氧化膜的封孔方法很多，从封孔原理来分主要有水和反应、无机物填充和有...
