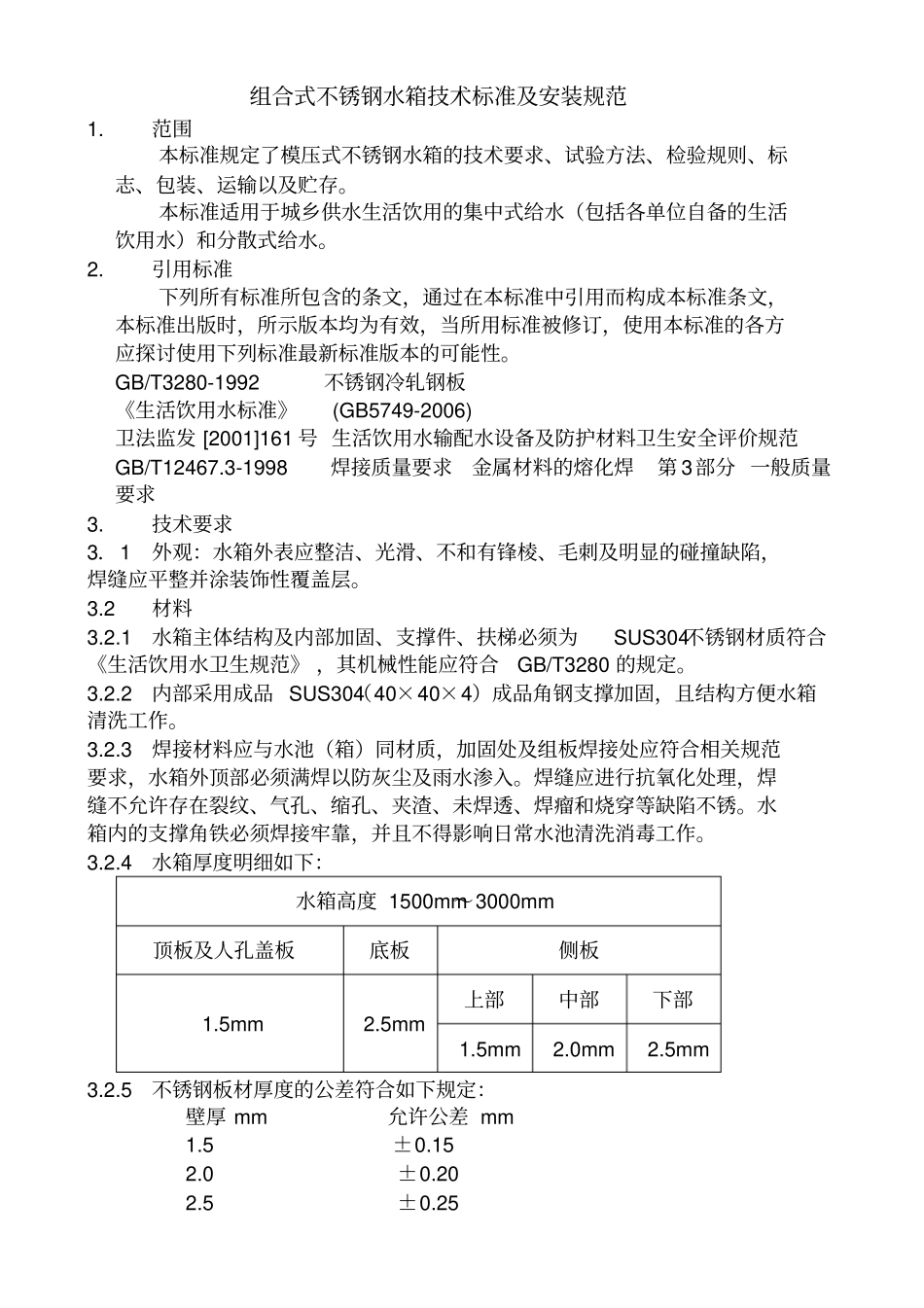

组合式不锈钢水箱技术标准及安装规范1.范围本标准规定了模压式不锈钢水箱的技术要求、试验方法、检验规则、标志、包装、运输以及贮存。本标准适用于城乡供水生活饮用的集中式给水（包括各单位自备的生活饮用水）和分散式给水。2.引用标准下列所有标准所包含的条文，通过在本标准中引用而构成本标准条文，本标准出版时，所示版本均为有效，当所用标准被修订，使用本标准的各方应探讨使用下列标准最新标准版本的可能性。GB/T3280-1992不锈钢冷轧钢板《生活饮用水标准》(GB5749-2006)卫法监发[2001]161号生活饮用水输配水设备及防护材料卫生安全评价规范GB/T12467.3-1998焊接质量要求金属材料的熔化焊第3部分一般质量要求3.技术要求3．1外观：水箱外表应整洁、光滑、不和有锋棱、毛刺及明显的碰撞缺陷，焊缝应平整并涂装饰性覆盖层。3.2材料3.2.1水箱主体结构及内部加固、支撑件、扶梯必须为SUS304不锈钢材质符合《生活饮用水卫生规范》，其机械性能应符合GB/T3280的规定。3.2.2内部采用成品SUS304（40×40×4）成品角钢支撑加固，且结构方便水箱清洗工作。3.2.3焊接材料应与水池（箱）同材质，加固处及组板焊接处应符合相关规范要求，水箱外顶部必须满焊以防灰尘及雨水渗入。焊缝应进行抗氧化处理，焊缝不允许存在裂纹、气孔、缩孔、夹渣、未焊透、焊瘤和烧穿等缺陷不锈。水箱内的支撑角铁必须焊接牢靠，并且不得影响日常水池清洗消毒工作。3.2.4水箱厚度明细如下：水箱高度1500mm～3000mm顶板及人孔盖板底板侧板1.5mm2.5mm上部中部下部1.5mm2.0mm2.5mm3.2.5不锈钢板材厚度的公差符合如下规定：壁厚mm允许公差mm1.5±0.152.0±0.202.5±0.253.3结构：3.3.1水箱容积大于50m3时，宜分为容积基本相等的两格，并能独立工作。3.3.2进水控制阀（浮球阀）必须具有液压控制及水位差控制功能，水位浮球应设在人孔两侧，以方便更换维修，浮球阀不宜少于两个，且进水标高应一致。3.3.3水箱人孔必须加盖、须加装长度3寸以上铜密码锁，密码为666，密封盖上应有凹槽并加设密封圈，人孔应高出水池（箱）外顶0.1m。圆型人孔直径不应小于0.7m，方型人孔每边长不应小于0.6m。3.3.4溢流管管径应大于进水管管径，溢流管、通气孔需设不锈钢过滤网。3.3.5水箱顶板上应设对角双透气孔，大小不小于DN50，透气孔应增设弯头，让其口朝下且出口应有防虫网装置。3.3.6水箱应有液位控制装置，当超高液位和超低液位时，应自动报警或停泵。水位计进水口应安装阀门控制开关，水位显示器要坚固耐用，防紫外线及外力破坏。3.3.7水箱除配有进、出水接口外，还应配有溢流、排污接口，进水口应高于溢流口50mm以上，排污口应在水箱的最底处。3.3.8出水管管底应高于水箱底，高差不小于0.1m。3.3.9进水管优先选择顶部进水，进、出水管宜分别设置，不得产生水流短路，必要时应设导流装置。3.3.10水箱吸水管应避免形成气囊，吸水管管口应设置向下的喇叭口，喇叭口低于水池最低水位，不宜小于0.5m，达不到此要求时，应采取防止空气被吸入的措施。3.3.11水箱进水管露出地面后需安装与地面管同口径的软密封或铜闸阀及过滤器，过滤器后的进水控制阀（或称浮球阀）自身过滤器取消。3.3.12水箱自身进出水管必须采用SUS304不锈钢的成品给水管制作，水箱每个出水管上加装阀门。3.3.13DN80及以下阀门采用铜闸阀，DN100及以上阀门采用软密封闸阀，软密封闸阀品牌为冠龙、武汉大禹、上海奥新、标光。3.3.14水池内浮球阀须带有液位差控制以及在0.02MPa压力下可开启的低阻力浮球阀，以便消除水锤，减少水力损失，采用上海上龙F713X-10P水力平衡浮球阀、宁波杰克龙KXL(F)—A型系列控制小孔式浮球阀、上海高桥H722X-5T液压水位控制阀品牌。3.3.15水池外带液位差控制功能，以消除水锤的遥控浮球阀，主阀体采用上海冠龙100A角型定水位阀、福建省标光100X-16Q遥控浮球阀、福建高中压QPFSX743X-10Q。3.3.16水箱高度大于1000mm以上应增设内、外扶梯。3.3.17水箱出水管结构及铺设要符合水泵技术规范及图纸要求。3.4有效容积：水箱的有效容积应不小于公称容积的5%。3.5物理性能：3.5.1不锈钢焊接：应符合GB/T12467.3的要求。3.5.2渗水性：注入水的水箱...
