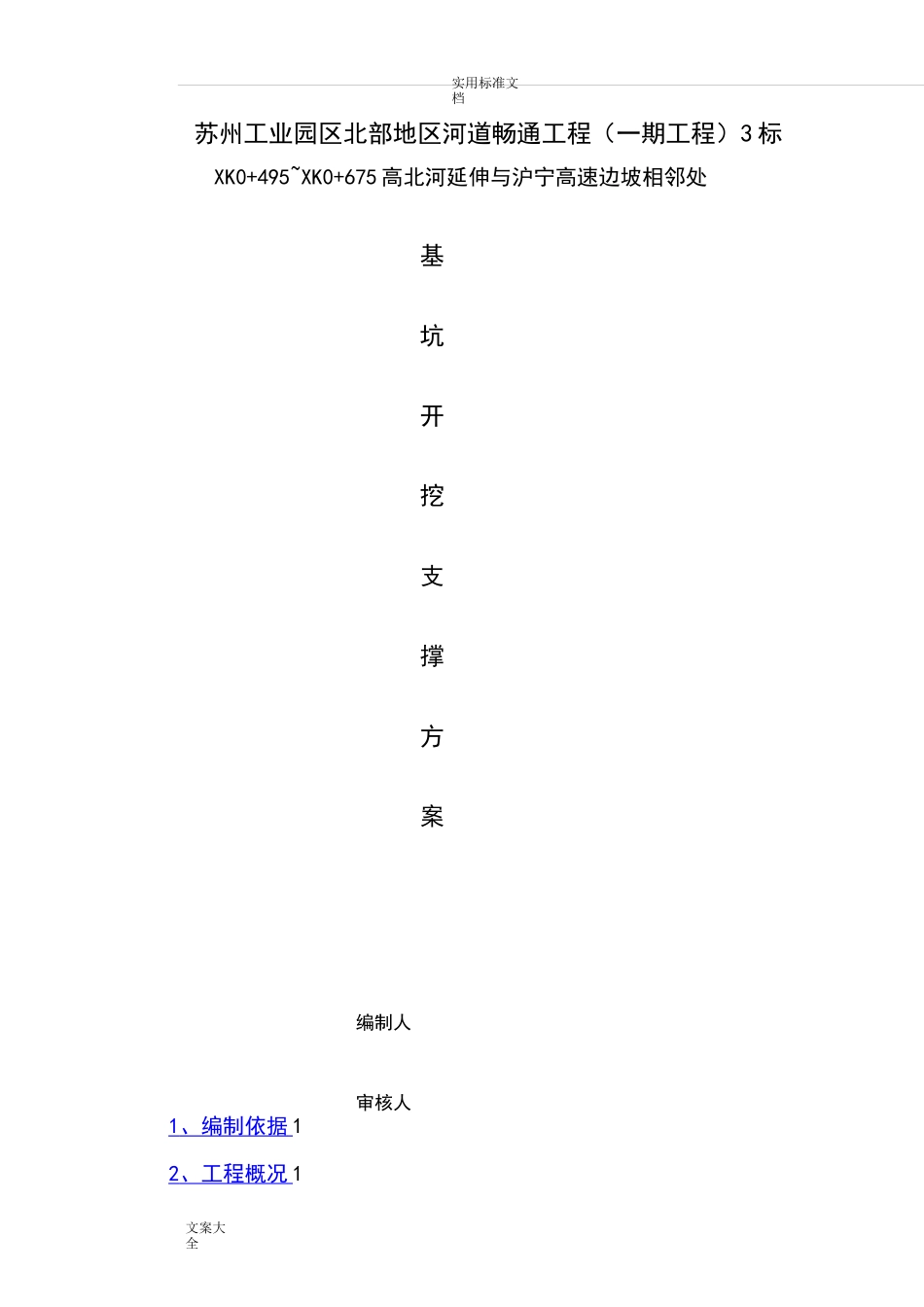

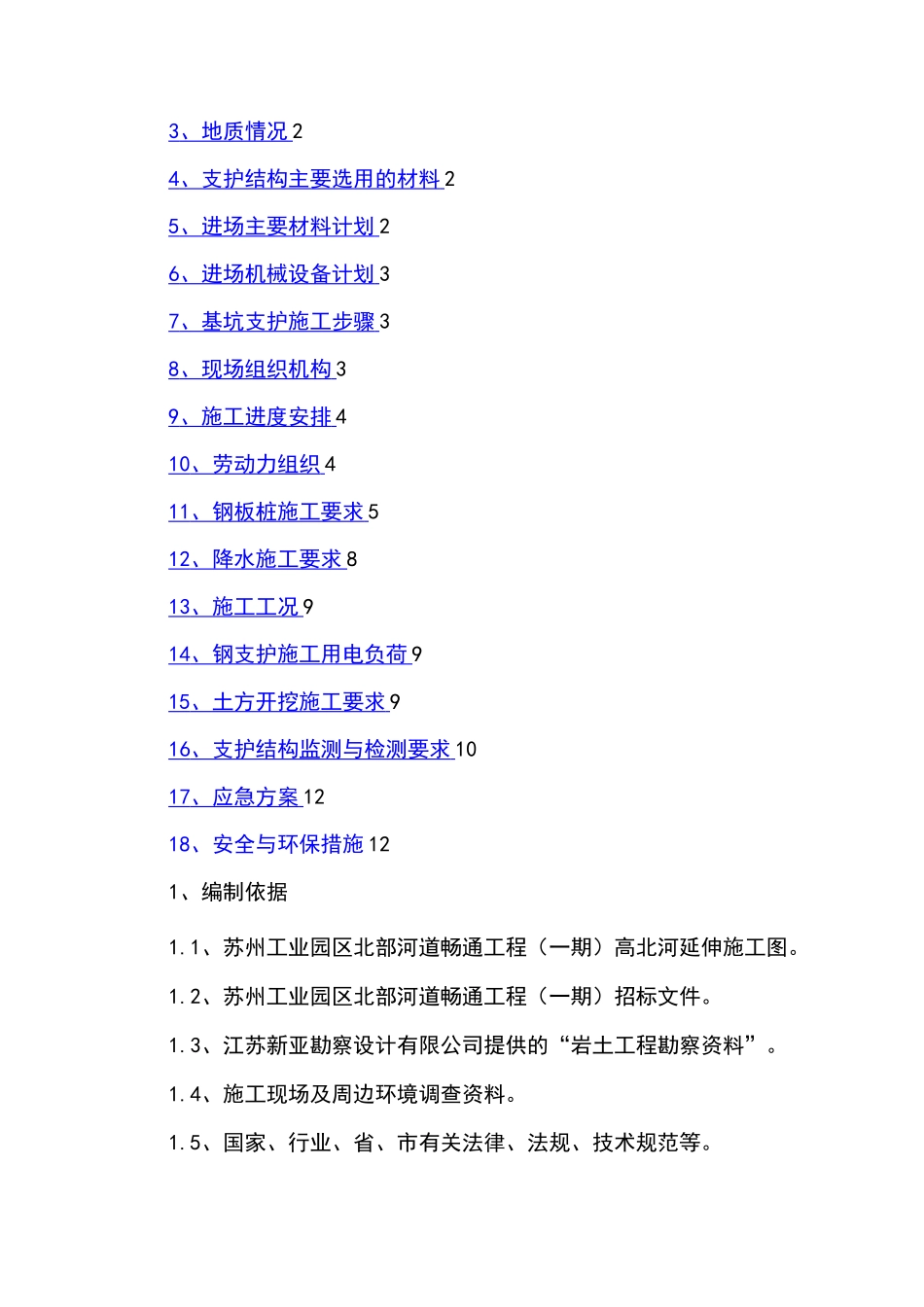

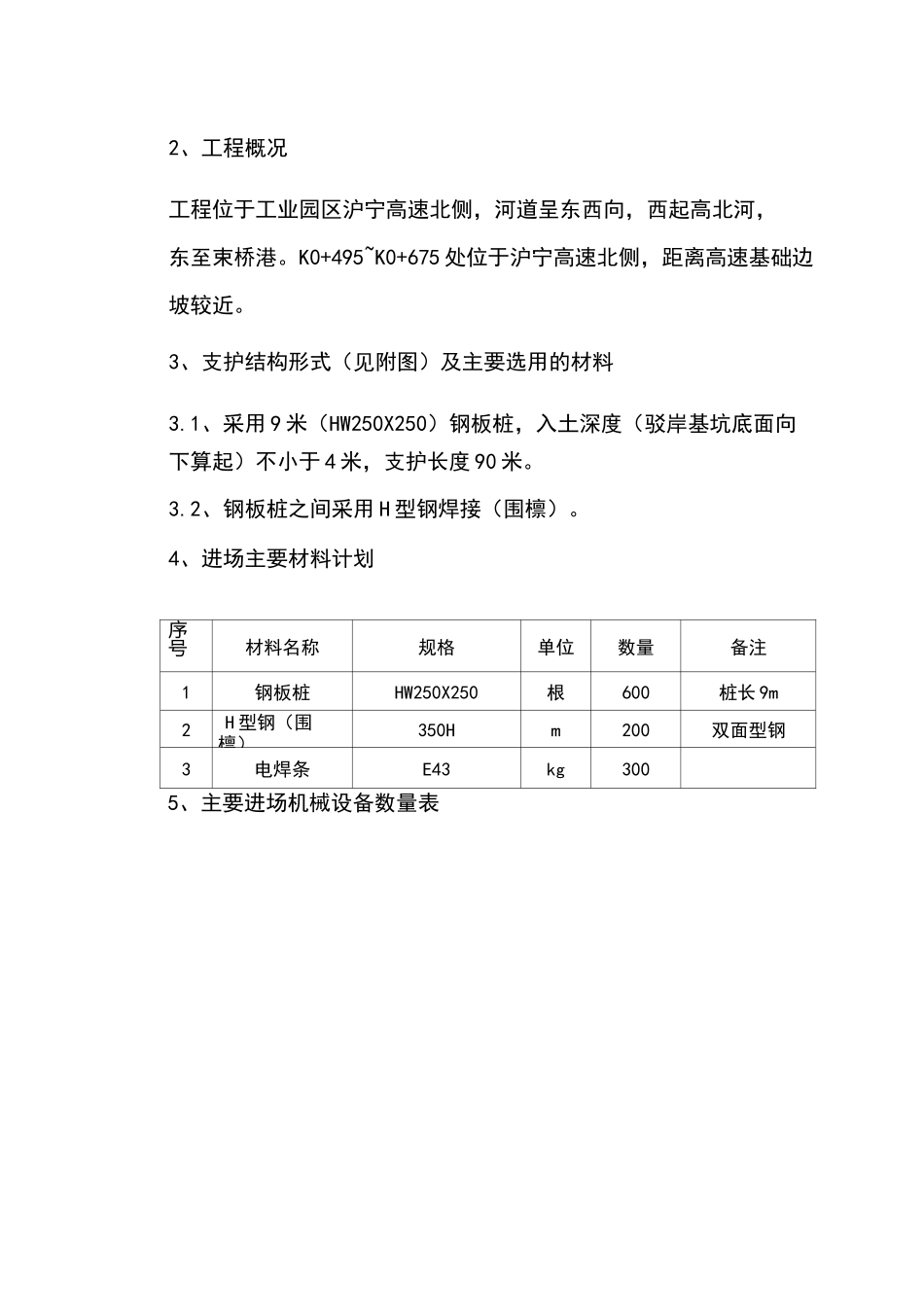

实用标准文档文案大全苏州工业园区北部地区河道畅通工程（一期工程）3标XK0+495~XK0+675高北河延伸与沪宁高速边坡相邻处基坑开挖支撑方案编制人审核人1、编制依据12、工程概况13、地质情况24、支护结构主要选用的材料25、进场主要材料计划26、进场机械设备计划37、基坑支护施工步骤38、现场组织机构39、施工进度安排410、劳动力组织411、钢板桩施工要求512、降水施工要求813、施工工况914、钢支护施工用电负荷915、土方开挖施工要求916、支护结构监测与检测要求1017、应急方案1218、安全与环保措施121、编制依据1.1、苏州工业园区北部河道畅通工程（一期）高北河延伸施工图。1.2、苏州工业园区北部河道畅通工程（一期）招标文件。1.3、江苏新亚勘察设计有限公司提供的“岩土工程勘察资料”。1.4、施工现场及周边环境调查资料。1.5、国家、行业、省、市有关法律、法规、技术规范等。2、工程概况工程位于工业园区沪宁高速北侧，河道呈东西向，西起高北河，东至束桥港。K0+495~K0+675处位于沪宁高速北侧，距离高速基础边坡较近。3、支护结构形式（见附图）及主要选用的材料3.1、采用9米（HW250X250）钢板桩，入土深度（驳岸基坑底面向下算起）不小于4米，支护长度90米。3.2、钢板桩之间采用H型钢焊接（围檩）。4、进场主要材料计划序号材料名称规格单位数量备注1钢板桩HW250X250根600桩长9m2H型钢（围檩）350Hm200双面型钢3电焊条E43kg3005、主要进场机械设备数量表序号机械名称规格型号台数备注1液压履带起重机QNY381抚顺挖掘机制造有限公司2振动锤DZ45A1振中工程机械公司3交流弧焊机Bx1-500-32凯仕达电焊机公司4气割设备氧气、乙炔气26、基坑支护施工步骤打钢板桩T挖去表层土体T安装钢围檩T驳岸基坑开挖（基坑开挖前进行降水）T驳岸施工T基坑回填T拆除围檩T拔出钢板桩T在桩的缝隙处用细砂回填密实7、现场组织机构根据工程特点与施工技术要求，选择具有多年施工经验的工程技术人员和管理人员，组成精干、高效的项目部。项目部配项目负责人，施工现场负责人以及工程技术管理人员等数名管理人员名单序号姓名职务岗位职责1于响滨项目经理全面领导工程施工，是质量工期安全文明生产的第一责任人，负责对外协调工作。2王本堂技术负责人负责工程施工技术、质量安全生产工作、指导施工员、质量员和安全员工作。3唐良禾施工员实施组织设计，协调各工序的衡接，检杳监督指导施工。4曹刚质检员各工序质量检查，监督指导、施工质保。5陈建权安全员负责对工人进行安全教育、交底、检查落实各项安全管理制度。6蒋义顺材料员负责对工程材料采购和送检、试验。7黄丽珍资料员负责施工内业资料整理和保管。8、劳动力组织根据工程工期要求，合理安排施工现场的劳动力。在施工过程中，施工人员要根据设计图要求与本工程的施工顺序，科学地安排各工种的劳动力人数，做到统一安排、服从指挥、各司其职、严格施工纪律。施工劳动组织安排如表所示。表中数据按一个工作面一班制考虑。基坑支护施工劳动力组织（一工作班）工种人数职责工程技术人员1负责全面指导现场施工施工员1负责放线并控制板桩轴线、垂直度吊车司机1负责开吊车、吊桩、振动锤桩工作起重工1负责吊桩、移桩、送桩就位。打桩技术工2负责控制油泵、电开关、桩准确就位气割、电焊工1负责现场钢材切割、电焊工作电工1保证施工生产用电及用电安全工作机修工1保证现场机械设备正常运转辅助工1负责现场机械设备正常运转合计109钢板桩施工工艺要求9.1设备选型为了节约工期，综合考虑现场的施工场地，桩打拔时采用液压履带式打拔机。该设备自重相对于履带吊振动锤较轻，行走自如施工速度块，安全性能高，24小时都能施工。9.2定位放线放出结构准确的灰线，从结构线每边按图纸引出一定的尺寸（给基坑施工预留施工作业面），作为打桩的方向线。在方向线以外挖宽0.5米深0.8米的沟槽，在沟槽的两端用木桩将定位线引出，在施工过程中随时校合，保证桩打在一条直线上，开挖后方便围檩和支撑的施工。9.3钢板桩打入钢板桩采用HW250X250钢桩，桩长为9m。钢板桩的机械性能和尺寸应符合要求。经过整修或焊接后的钢板桩，堆存、搬运、起吊时应防止由于自重而引起的变...
