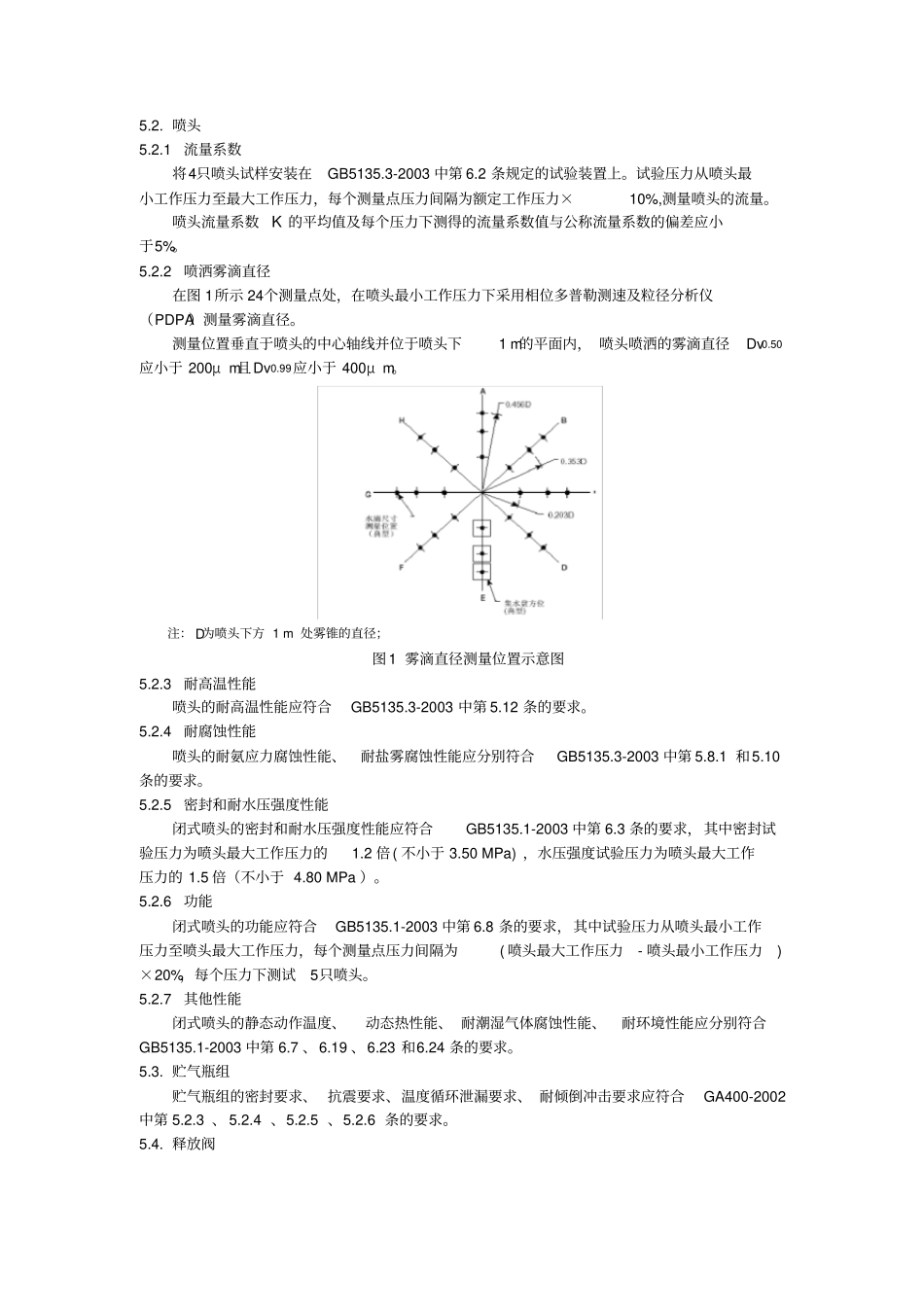

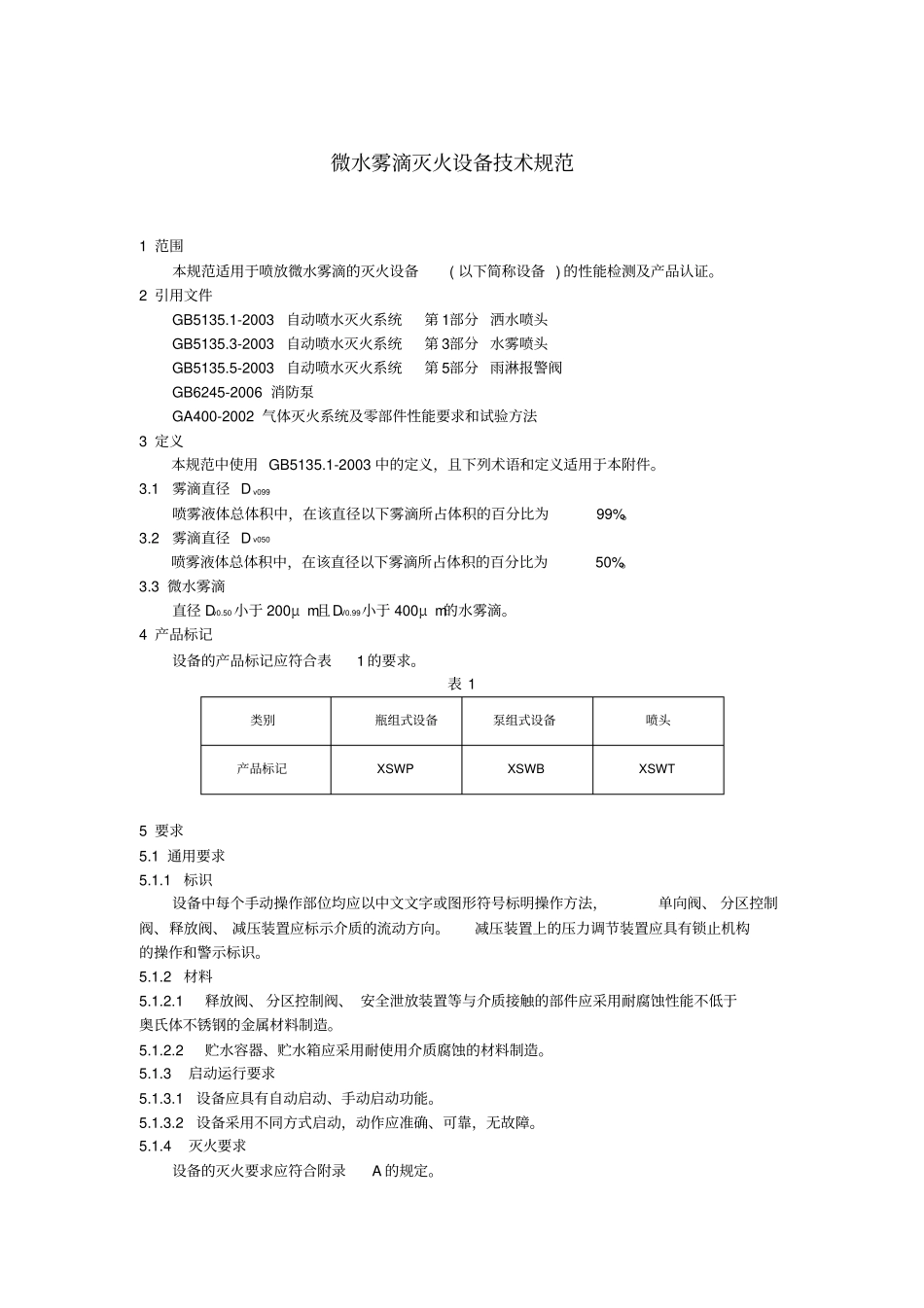

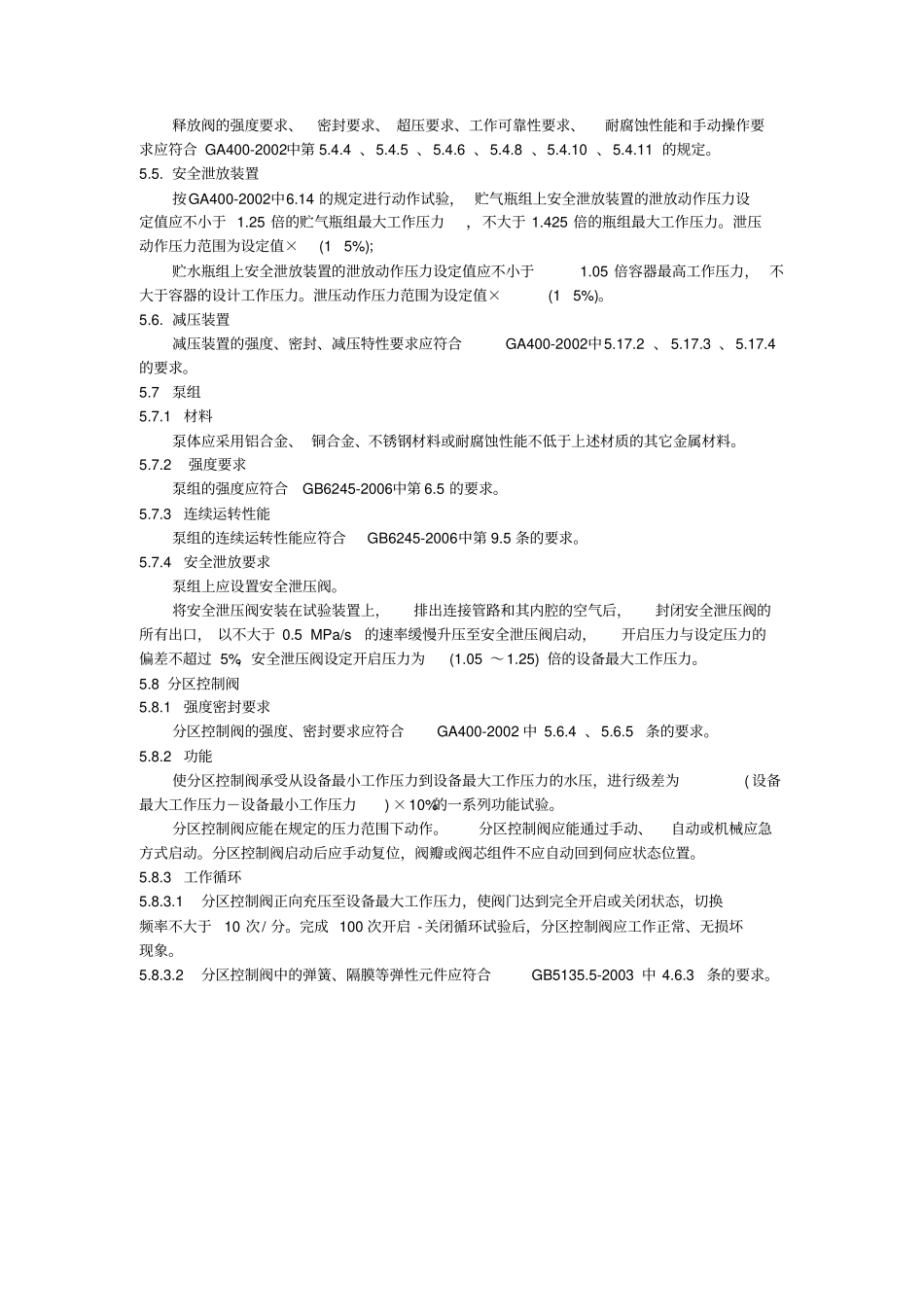

微水雾滴灭火设备技术规范1范围本规范适用于喷放微水雾滴的灭火设备(以下简称设备)的性能检测及产品认证。2引用文件GB5135.1-2003自动喷水灭火系统第1部分洒水喷头GB5135.3-2003自动喷水灭火系统第3部分水雾喷头GB5135.5-2003自动喷水灭火系统第5部分雨淋报警阀GB6245-2006消防泵GA400-2002气体灭火系统及零部件性能要求和试验方法3定义本规范中使用GB5135.1-2003中的定义，且下列术语和定义适用于本附件。3.1雾滴直径Dv099喷雾液体总体积中，在该直径以下雾滴所占体积的百分比为99%。3.2雾滴直径Dv050喷雾液体总体积中，在该直径以下雾滴所占体积的百分比为50%。3.3微水雾滴直径Dv0.50小于200μm且DV0.99小于400μm的水雾滴。4产品标记设备的产品标记应符合表1的要求。表1类别瓶组式设备泵组式设备喷头产品标记XSWPXSWBXSWT5要求5.1通用要求5.1.1标识设备中每个手动操作部位均应以中文文字或图形符号标明操作方法，单向阀、分区控制阀、释放阀、减压装置应标示介质的流动方向。减压装置上的压力调节装置应具有锁止机构的操作和警示标识。5.1.2材料5.1.2.1释放阀、分区控制阀、安全泄放装置等与介质接触的部件应采用耐腐蚀性能不低于奥氏体不锈钢的金属材料制造。5.1.2.2贮水容器、贮水箱应采用耐使用介质腐蚀的材料制造。5.1.3启动运行要求5.1.3.1设备应具有自动启动、手动启动功能。5.1.3.2设备采用不同方式启动，动作应准确、可靠，无故障。5.1.4灭火要求设备的灭火要求应符合附录A的规定。5.2.喷头5.2.1流量系数将4只喷头试样安装在GB5135.3-2003中第6.2条规定的试验装置上。试验压力从喷头最小工作压力至最大工作压力，每个测量点压力间隔为额定工作压力×10%,测量喷头的流量。喷头流量系数K的平均值及每个压力下测得的流量系数值与公称流量系数的偏差应小于5%。5.2.2喷洒雾滴直径在图1所示24个测量点处，在喷头最小工作压力下采用相位多普勒测速及粒径分析仪（PDPA）测量雾滴直径。测量位置垂直于喷头的中心轴线并位于喷头下1m的平面内，喷头喷洒的雾滴直径Dv0.50应小于200μm且Dv0.99应小于400μm。注：D为喷头下方1m处雾锥的直径；图1雾滴直径测量位置示意图5.2.3耐高温性能喷头的耐高温性能应符合GB5135.3-2003中第5.12条的要求。5.2.4耐腐蚀性能喷头的耐氨应力腐蚀性能、耐盐雾腐蚀性能应分别符合GB5135.3-2003中第5.8.1和5.10条的要求。5.2.5密封和耐水压强度性能闭式喷头的密封和耐水压强度性能应符合GB5135.1-2003中第6.3条的要求，其中密封试验压力为喷头最大工作压力的1.2倍(不小于3.50MPa)，水压强度试验压力为喷头最大工作压力的1.5倍（不小于4.80MPa）。5.2.6功能闭式喷头的功能应符合GB5135.1-2003中第6.8条的要求，其中试验压力从喷头最小工作压力至喷头最大工作压力，每个测量点压力间隔为(喷头最大工作压力-喷头最小工作压力)×20%，每个压力下测试5只喷头。5.2.7其他性能闭式喷头的静态动作温度、动态热性能、耐潮湿气体腐蚀性能、耐环境性能应分别符合GB5135.1-2003中第6.7、6.19、6.23和6.24条的要求。5.3.贮气瓶组贮气瓶组的密封要求、抗震要求、温度循环泄漏要求、耐倾倒冲击要求应符合GA400-2002中第5.2.3、5.2.4、5.2.5、5.2.6条的要求。5.4.释放阀释放阀的强度要求、密封要求、超压要求、工作可靠性要求、耐腐蚀性能和手动操作要求应符合GA400-2002中第5.4.4、5.4.5、5.4.6、5.4.8、5.4.10、5.4.11的规定。5.5.安全泄放装置按GA400-2002中6.14的规定进行动作试验，贮气瓶组上安全泄放装置的泄放动作压力设定值应不小于1.25倍的贮气瓶组最大工作压力，不大于1.425倍的瓶组最大工作压力。泄压动作压力范围为设定值×(15%)；贮水瓶组上安全泄放装置的泄放动作压力设定值应不小于1.05倍容器最高工作压力，不大于容器的设计工作压力。泄压动作压力范围为设定值×(15%)。5.6.减压装置减压装置的强度、密封、减压特性要求应符合GA400-2002中5.17.2、5.17.3、5.17.4的要求。5.7泵组5.7.1材料泵体应采用铝合金、铜合金、不锈钢材料或耐腐蚀性能不低于上述材质的其它金属材料。5.7.2强度要求泵组的强度应符合GB6245-2006中第6.5的要求。5.7.3连续运转性能泵组...
