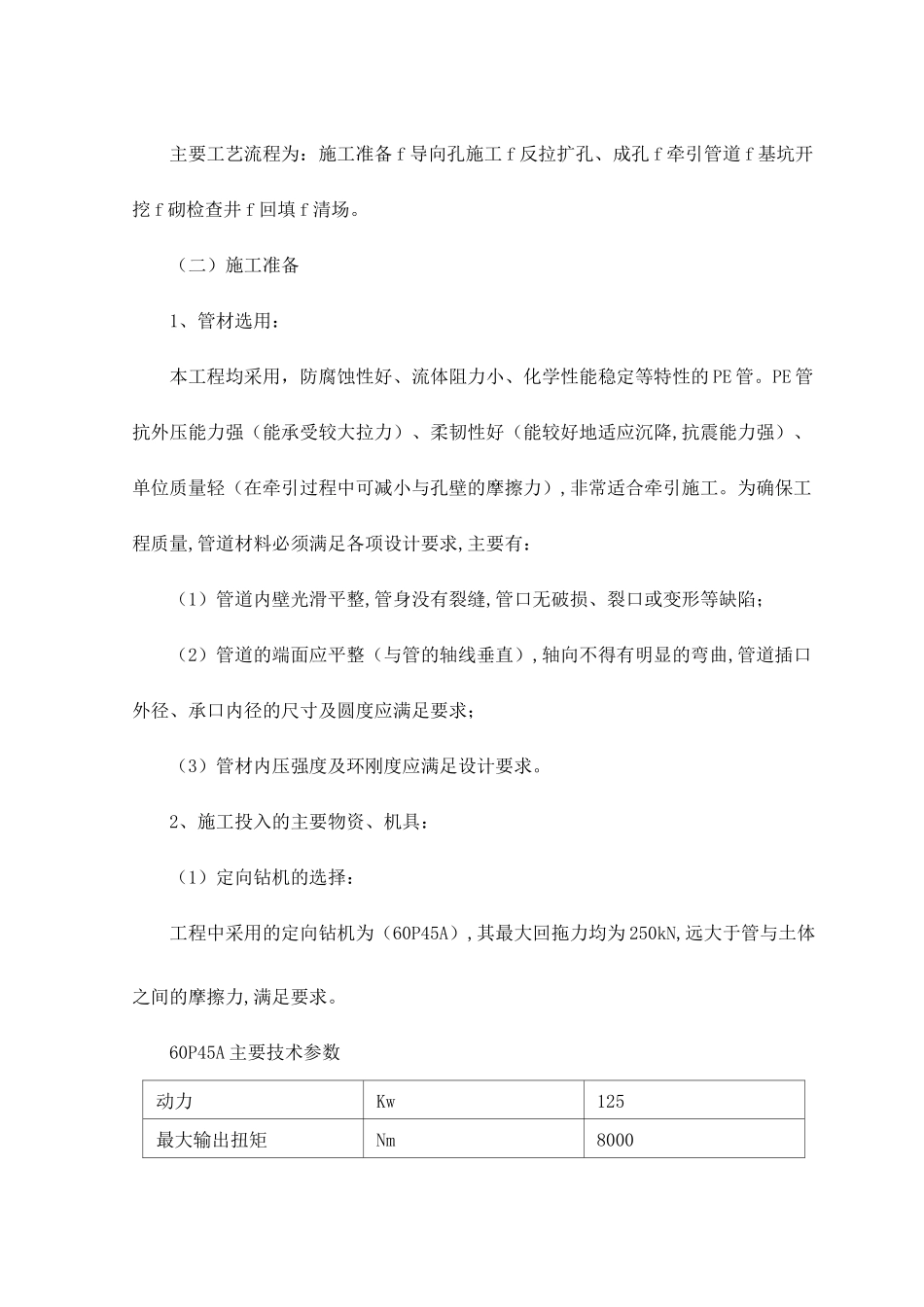

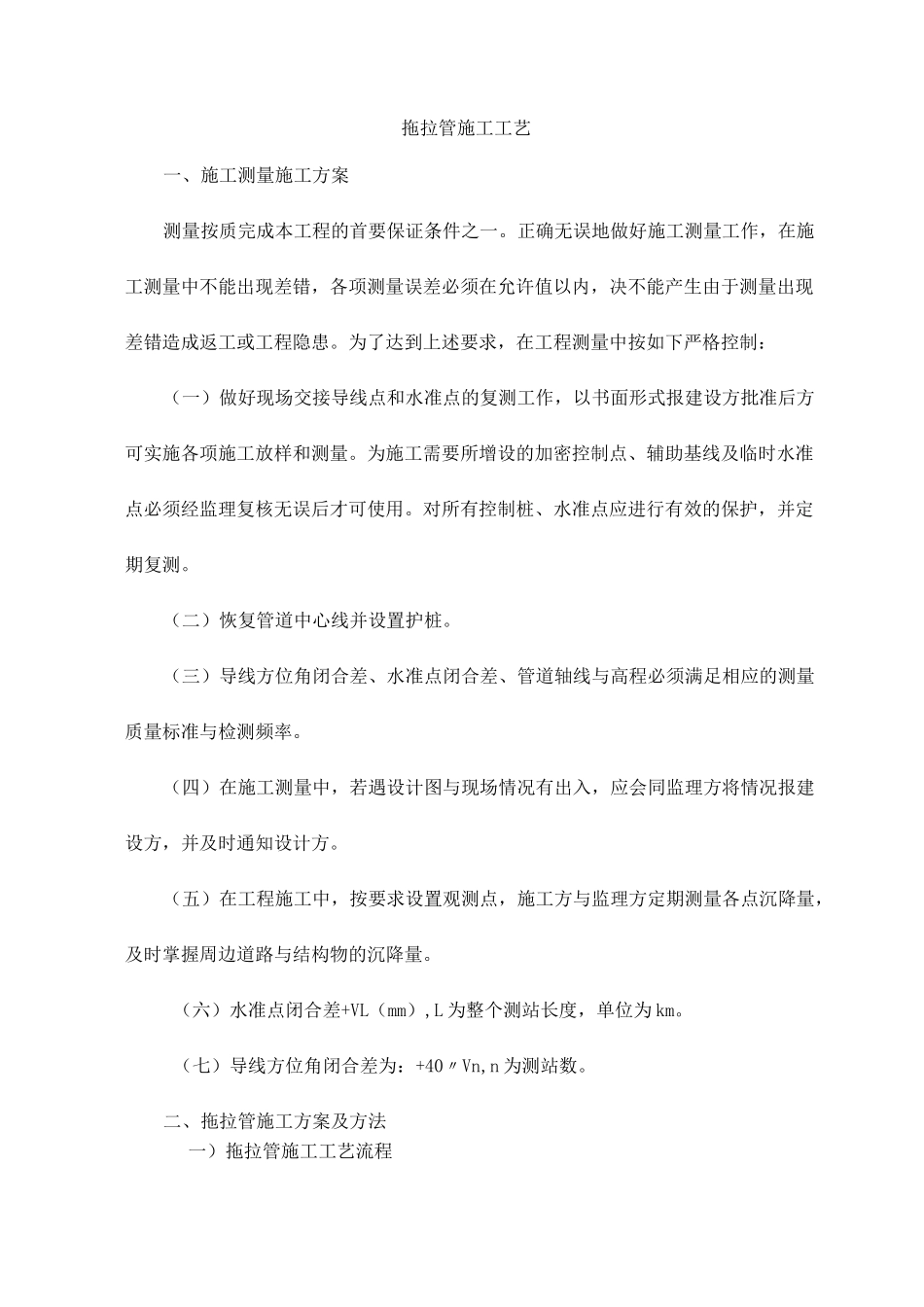

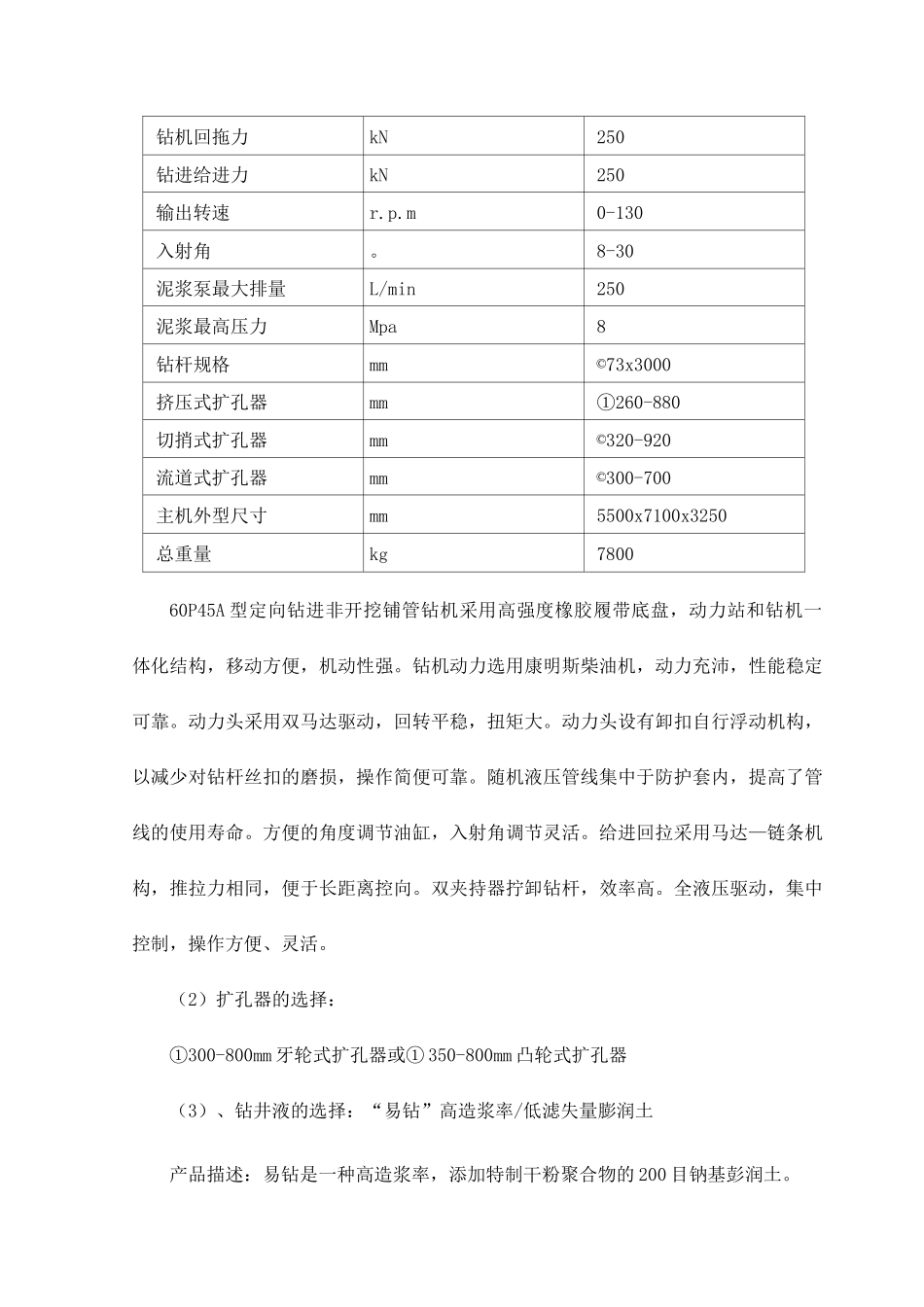

拖拉管施工工艺一、施工测量施工方案测量按质完成本工程的首要保证条件之一。正确无误地做好施工测量工作，在施工测量中不能出现差错，各项测量误差必须在允许值以内，决不能产生由于测量出现差错造成返工或工程隐患。为了达到上述要求，在工程测量中按如下严格控制：（一）做好现场交接导线点和水准点的复测工作，以书面形式报建设方批准后方可实施各项施工放样和测量。为施工需要所增设的加密控制点、辅助基线及临时水准点必须经监理复核无误后才可使用。对所有控制桩、水准点应进行有效的保护，并定期复测。（二）恢复管道中心线并设置护桩。（三）导线方位角闭合差、水准点闭合差、管道轴线与高程必须满足相应的测量质量标准与检测频率。（四）在施工测量中，若遇设计图与现场情况有出入，应会同监理方将情况报建设方，并及时通知设计方。（五）在工程施工中，按要求设置观测点，施工方与监理方定期测量各点沉降量，及时掌握周边道路与结构物的沉降量。（六）水准点闭合差+VL（mm）,L为整个测站长度，单位为km。（七）导线方位角闭合差为：+40〃Vn,n为测站数。二、拖拉管施工方案及方法一）拖拉管施工工艺流程主要工艺流程为：施工准备f导向孔施工f反拉扩孔、成孔f牵引管道f基坑开挖f砌检查井f回填f清场。（二）施工准备1、管材选用：本工程均采用，防腐蚀性好、流体阻力小、化学性能稳定等特性的PE管。PE管抗外压能力强（能承受较大拉力）、柔韧性好（能较好地适应沉降,抗震能力强）、单位质量轻（在牵引过程中可减小与孔壁的摩擦力）,非常适合牵引施工。为确保工程质量,管道材料必须满足各项设计要求,主要有：（1）管道内壁光滑平整,管身没有裂缝,管口无破损、裂口或变形等缺陷；（2）管道的端面应平整（与管的轴线垂直）,轴向不得有明显的弯曲,管道插口外径、承口内径的尺寸及圆度应满足要求；（3）管材内压强度及环刚度应满足设计要求。2、施工投入的主要物资、机具：（1）定向钻机的选择：工程中采用的定向钻机为（60P45A）,其最大回拖力均为250kN,远大于管与土体之间的摩擦力,满足要求。60P45A主要技术参数动力Kw125最大输出扭矩Nm8000钻机回拖力kN250钻进给进力kN250输出转速r.p.m0-130入射角。8-30泥浆泵最大排量L/min250泥浆最高压力Mpa8钻杆规格mm©73x3000挤压式扩孔器mm①260-880切捎式扩孔器mm©320-920流道式扩孔器mm©300-700主机外型尺寸mm5500x7100x3250总重量kg780060P45A型定向钻进非开挖铺管钻机采用高强度橡胶履带底盘，动力站和钻机一体化结构，移动方便，机动性强。钻机动力选用康明斯柴油机，动力充沛，性能稳定可靠。动力头采用双马达驱动，回转平稳，扭矩大。动力头设有卸扣自行浮动机构，以减少对钻杆丝扣的磨损，操作简便可靠。随机液压管线集中于防护套内，提高了管线的使用寿命。方便的角度调节油缸，入射角调节灵活。给进回拉采用马达—链条机构，推拉力相同，便于长距离控向。双夹持器拧卸钻杆，效率高。全液压驱动，集中控制，操作方便、灵活。（2）扩孔器的选择：①300-800mm牙轮式扩孔器或①350-800mm凸轮式扩孔器（3）、钻井液的选择：“易钻”高造浆率/低滤失量膨润土产品描述：易钻是一种高造浆率，添加特制干粉聚合物的200目钠基彭润土。在钻探过程中，它能够有效地保持钻孔的完整性。推荐用途：易钻是特别为倾斜钻进或水平钻进而设计制造的。可以用于各种类型的淡水泥浆循环钻进，也可以作为用于顶管施工的润滑剂。（三）非开挖定向牵引：1、导向孔轨迹设计弧形导向孔轨迹（见图）由两部分组成：造斜段和直线段。造斜段是钻杆进入敷管深度的过渡段，直线段是管道穿越障碍物的敷设段。导向孔轨迹的形态取决于穿越起点（A点）、穿越终点（B点）、敷管深度（h）、造斜段曲率半径（R1、R2）等参数，其中R1由钻杆最小曲率半径（Rd）和敷管深度（h）决定，根据经验Rd^lOOOd（d为钻杆直径,50mm）；R2由所敷管的弯曲半径决定。工程中一次牵引敷设管线最大长度为按实际地形而定，但不得超过设计规范要求,当敷设长度过大或受场地等外界因素影响时牵引机械不足以一次完成拖管工作，这时需要采取分段牵引施工（见图2）。AB段的导向孔打通以后先用E...
