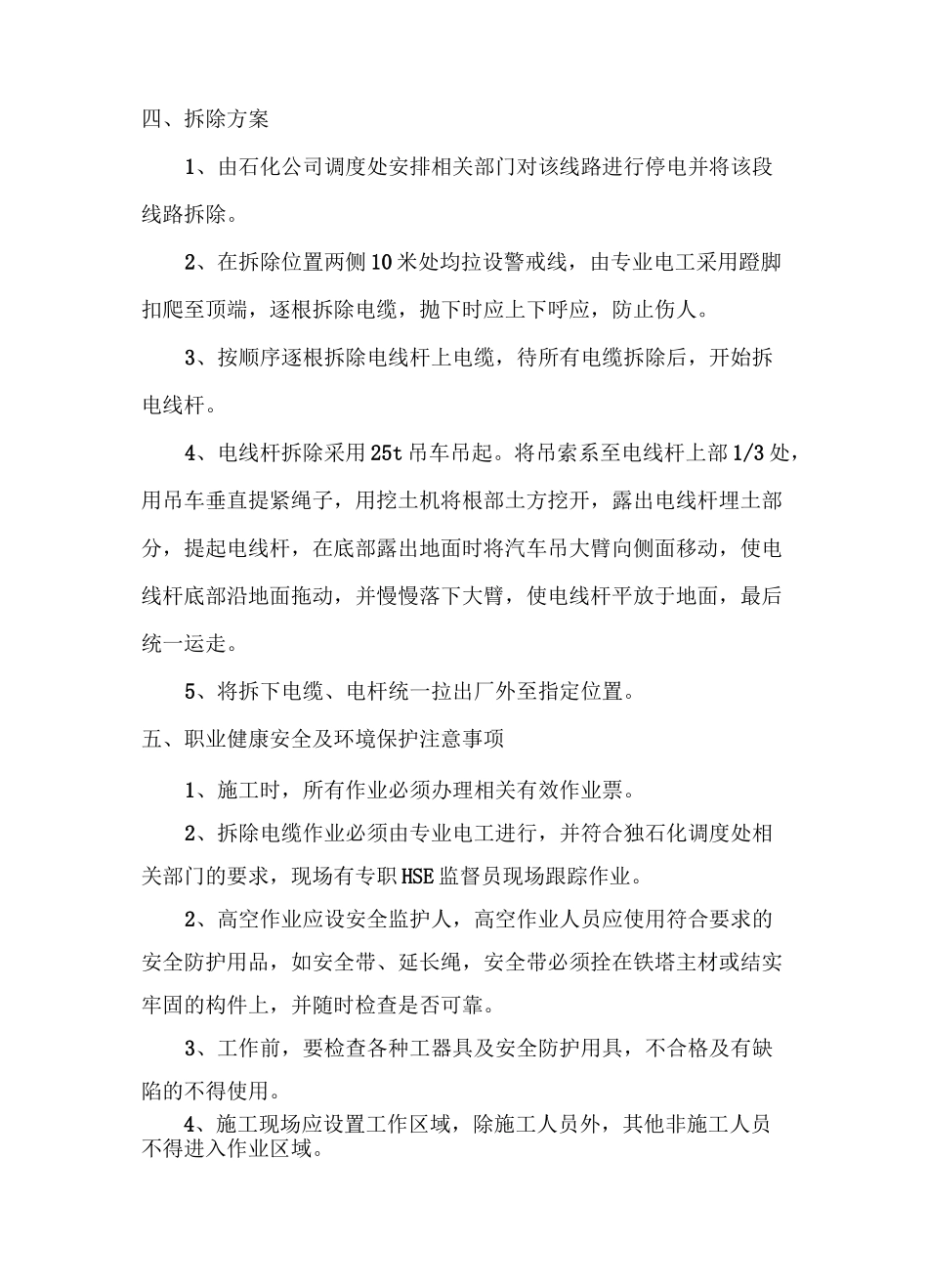

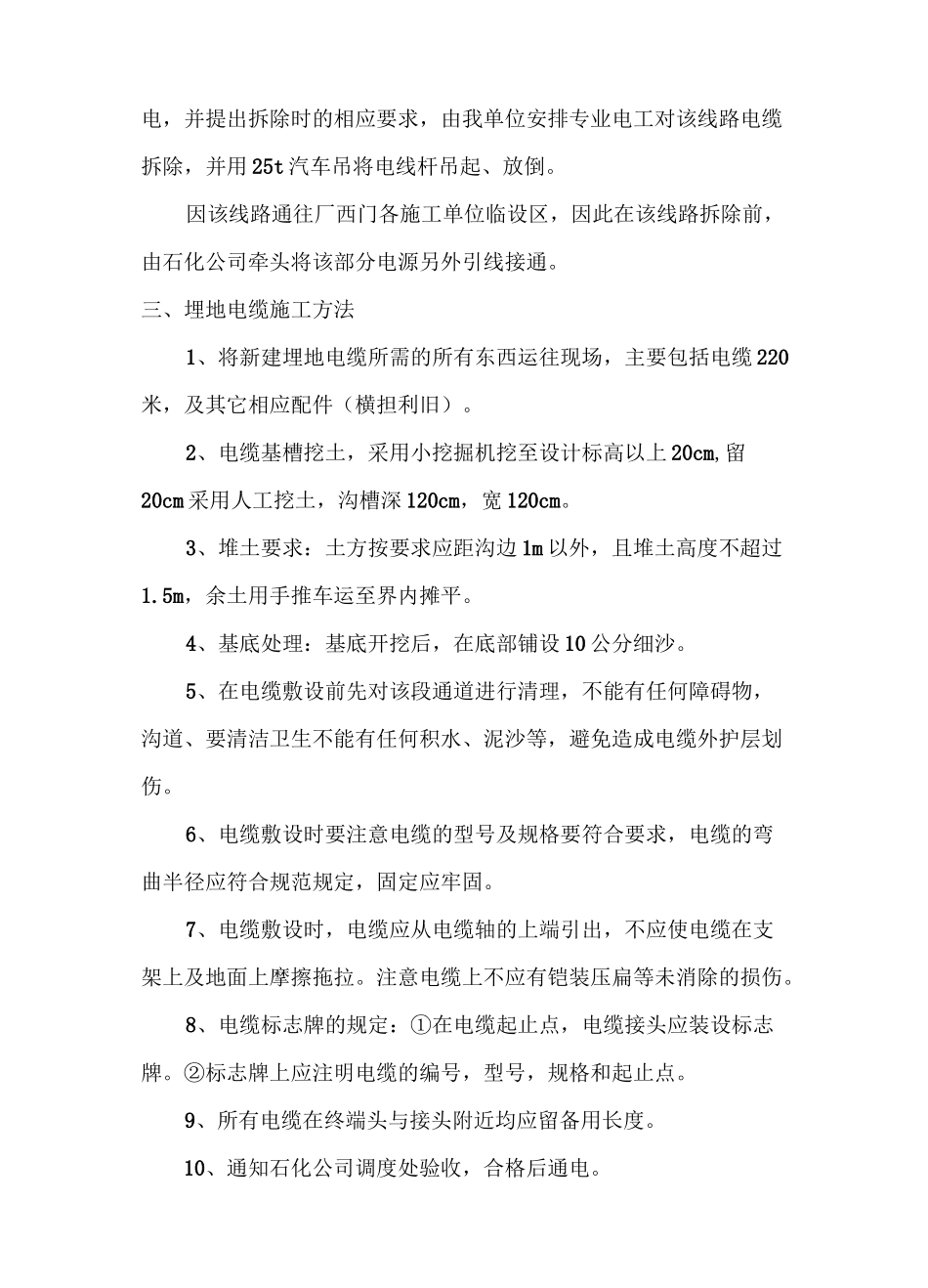

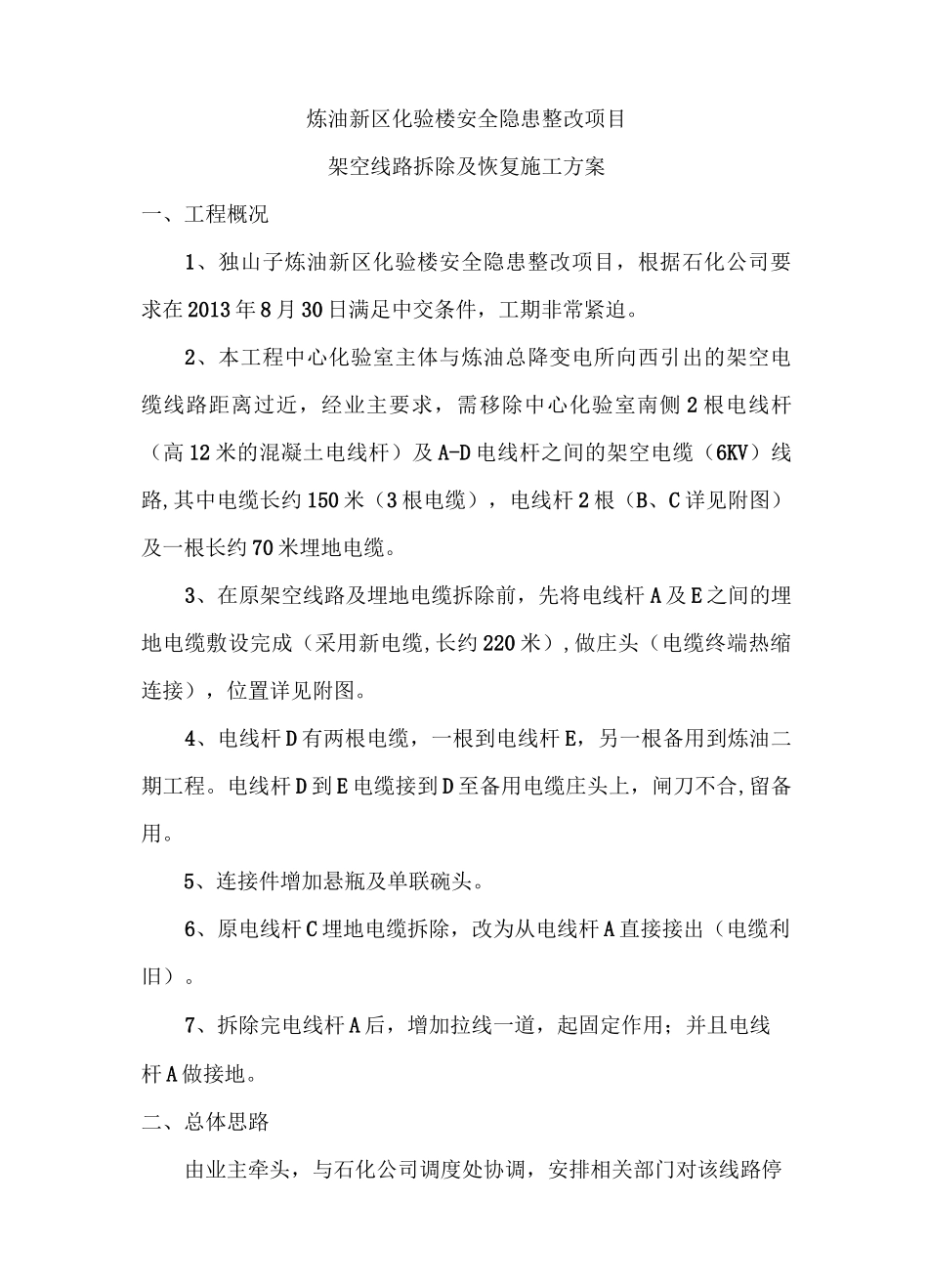

炼油新区化验楼安全隐患整改项目架空线路拆除及恢复施工方案一、工程概况1、独山子炼油新区化验楼安全隐患整改项目，根据石化公司要求在2013年8月30日满足中交条件，工期非常紧迫。2、本工程中心化验室主体与炼油总降变电所向西引出的架空电缆线路距离过近，经业主要求，需移除中心化验室南侧2根电线杆（高12米的混凝土电线杆）及A-D电线杆之间的架空电缆（6KV）线路,其中电缆长约150米（3根电缆），电线杆2根（B、C详见附图）及一根长约70米埋地电缆。3、在原架空线路及埋地电缆拆除前，先将电线杆A及E之间的埋地电缆敷设完成（采用新电缆,长约220米）,做庄头（电缆终端热缩连接），位置详见附图。4、电线杆D有两根电缆，一根到电线杆E，另一根备用到炼油二期工程。电线杆D到E电缆接到D至备用电缆庄头上，闸刀不合,留备用。5、连接件增加悬瓶及单联碗头。6、原电线杆C埋地电缆拆除，改为从电线杆A直接接出（电缆利旧）。7、拆除完电线杆A后，增加拉线一道，起固定作用；并且电线杆A做接地。二、总体思路由业主牵头，与石化公司调度处协调，安排相关部门对该线路停电，并提出拆除时的相应要求，由我单位安排专业电工对该线路电缆拆除，并用25t汽车吊将电线杆吊起、放倒。因该线路通往厂西门各施工单位临设区，因此在该线路拆除前，由石化公司牵头将该部分电源另外引线接通。三、埋地电缆施工方法1、将新建埋地电缆所需的所有东西运往现场，主要包括电缆220米，及其它相应配件（横担利旧）。2、电缆基槽挖土，采用小挖掘机挖至设计标高以上20cm,留20cm采用人工挖土，沟槽深120cm，宽120cm。3、堆土要求：土方按要求应距沟边1m以外，且堆土高度不超过1.5m，余土用手推车运至界内摊平。4、基底处理：基底开挖后，在底部铺设10公分细沙。5、在电缆敷设前先对该段通道进行清理，不能有任何障碍物，沟道、要清洁卫生不能有任何积水、泥沙等，避免造成电缆外护层划伤。6、电缆敷设时要注意电缆的型号及规格要符合要求，电缆的弯曲半径应符合规范规定，固定应牢固。7、电缆敷设时，电缆应从电缆轴的上端引出，不应使电缆在支架上及地面上摩擦拖拉。注意电缆上不应有铠装压扁等未消除的损伤。8、电缆标志牌的规定：①在电缆起止点，电缆接头应装设标志牌。②标志牌上应注明电缆的编号，型号，规格和起止点。9、所有电缆在终端头与接头附近均应留备用长度。10、通知石化公司调度处验收，合格后通电。四、拆除方案1、由石化公司调度处安排相关部门对该线路进行停电并将该段线路拆除。2、在拆除位置两侧10米处均拉设警戒线，由专业电工采用蹬脚扣爬至顶端，逐根拆除电缆，抛下时应上下呼应，防止伤人。3、按顺序逐根拆除电线杆上电缆，待所有电缆拆除后，开始拆电线杆。4、电线杆拆除采用25t吊车吊起。将吊索系至电线杆上部1/3处，用吊车垂直提紧绳子，用挖土机将根部土方挖开，露出电线杆埋土部分，提起电线杆，在底部露出地面时将汽车吊大臂向侧面移动，使电线杆底部沿地面拖动，并慢慢落下大臂，使电线杆平放于地面，最后统一运走。5、将拆下电缆、电杆统一拉出厂外至指定位置。五、职业健康安全及环境保护注意事项1、施工时，所有作业必须办理相关有效作业票。2、拆除电缆作业必须由专业电工进行，并符合独石化调度处相关部门的要求，现场有专职HSE监督员现场跟踪作业。2、高空作业应设安全监护人，高空作业人员应使用符合要求的安全防护用品，如安全带、延长绳，安全带必须拴在铁塔主材或结实牢固的构件上，并随时检查是否可靠。3、工作前，要检查各种工器具及安全防护用具，不合格及有缺陷的不得使用。4、施工现场应设置工作区域，除施工人员外，其他非施工人员不得进入作业区域。5、汽车吊司机必须持证上岗，并配有专职信号工。6、在施工过程中，必须服从命令听从指挥，不得擅离职守。7、在拆除电杆过程中，高空作业垂直下方严禁有人。8、所有钢丝绳与电杆接触部位，均要有布片或胶皮衬垫。9、电线杆拆除困难时，应查明原因，严禁强行拆除。10、现气候干燥，施工地点严禁吸烟加火，以防发生火灾事故。11、拆除后材料应堆放至指定地点，堆放整齐；垃圾应及时清出现场，严禁将螺丝袋、废铁...
