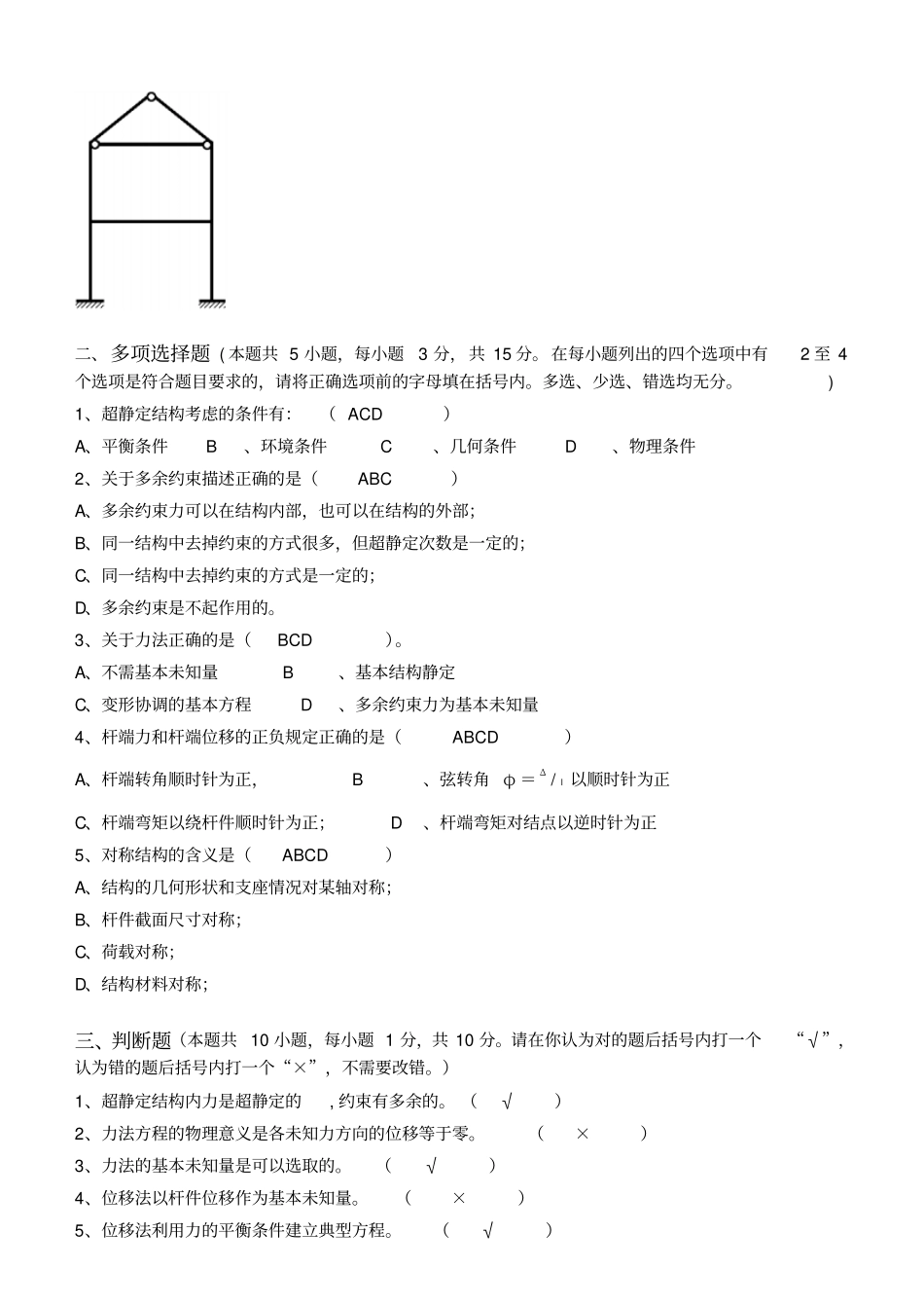

江南大学现代远程教育第三阶段测试卷考试科目:《结构力学》第六章至第七章（总分100分）时间：90分钟学习中心（教学点）批次：层次：专业：学号：身份证号：姓名：得分：一、单项选择题（本题共5小题，每题2分，共10分）1、下图结构的超静定次数为(B)A、18B、21C、24D、272、下图结构的超静定次数为(A)A、2B、3C、4D、53、11：（A）。A、称为柔度系数B、称为自由项C、意义是力D、无意义4、图示超静定结构结点线位移的个数是（A）A．2B、3C、4D、55、图示超静定结构结点角位移的个数是（C）A．2B、3C、4D、5二、多项选择题(本题共5小题，每小题3分，共15分。在每小题列出的四个选项中有2至4个选项是符合题目要求的，请将正确选项前的字母填在括号内。多选、少选、错选均无分。)1、超静定结构考虑的条件有：（ACD）A、平衡条件B、环境条件C、几何条件D、物理条件2、关于多余约束描述正确的是（ABC）A、多余约束力可以在结构内部，也可以在结构的外部；B、同一结构中去掉约束的方式很多，但超静定次数是一定的；C、同一结构中去掉约束的方式是一定的；D、多余约束是不起作用的。3、关于力法正确的是（BCD）。A、不需基本未知量B、基本结构静定C、变形协调的基本方程D、多余约束力为基本未知量4、杆端力和杆端位移的正负规定正确的是（ABCD）A、杆端转角顺时针为正，B、弦转角φ＝Δ/l以顺时针为正C、杆端弯矩以绕杆件顺时针为正；D、杆端弯矩对结点以逆时针为正5、对称结构的含义是（ABCD）A、结构的几何形状和支座情况对某轴对称；B、杆件截面尺寸对称；C、荷载对称；D、结构材料对称；三、判断题（本题共10小题，每小题1分，共10分。请在你认为对的题后括号内打一个“√”，认为错的题后括号内打一个“×”，不需要改错。）1、超静定结构内力是超静定的,约束有多余的。（√）2、力法方程的物理意义是各未知力方向的位移等于零。（×）3、力法的基本未知量是可以选取的。（√）4、位移法以杆件位移作为基本未知量。（×）5、位移法利用力的平衡条件建立典型方程。（√）6、力法又称为刚度法，位移法又称柔度法。（×）7、超静定结构确定其全部约束反力和内力，只需依据平衡条件。（×）8、力法是超静定结构内力的精确方法，位移法则是近似方法。（×）9、对称结构在反对称荷载作用下，弯矩图是对称的。（×）10、对称荷载与反对称荷载半边结构取法相同。（×）四、简答题(本题共1小题，共10分)1、超静定结构的求解需综合考虑哪三个方面的条件？综合考虑三个方面的条件：1、平衡条件：即结构的整体及任何一部分的受力状态都应满足平衡方程；2、几何条件：也称变形条件、位移条件、协调条件、相容条件等。即结构的变形必须符合支承约束条件（边界条件）和各部分之间的变形连续条件。3、物理条件：即变形或位移与内力之间的物理关系。五、绘图题（本题共1小题，共10分）1、将图示超静定结构通过减除约束改造成静定结构。六、计算题（本题共3小题，每小题15分，共45分）1、用力法计算图示结构的轴力。aaPEA=cPFNBC=0.896Fp;FNAB=0.104Fp;FNCD=0.15Fp2、用力法计算图示排架结构弯矩图，各杆EI=常数，横梁EA无穷大。（本题专科不作要求）3、用位移法作图示结构M图，各杆EI相同。ADBCE2.4kN/ml5m20m15m
