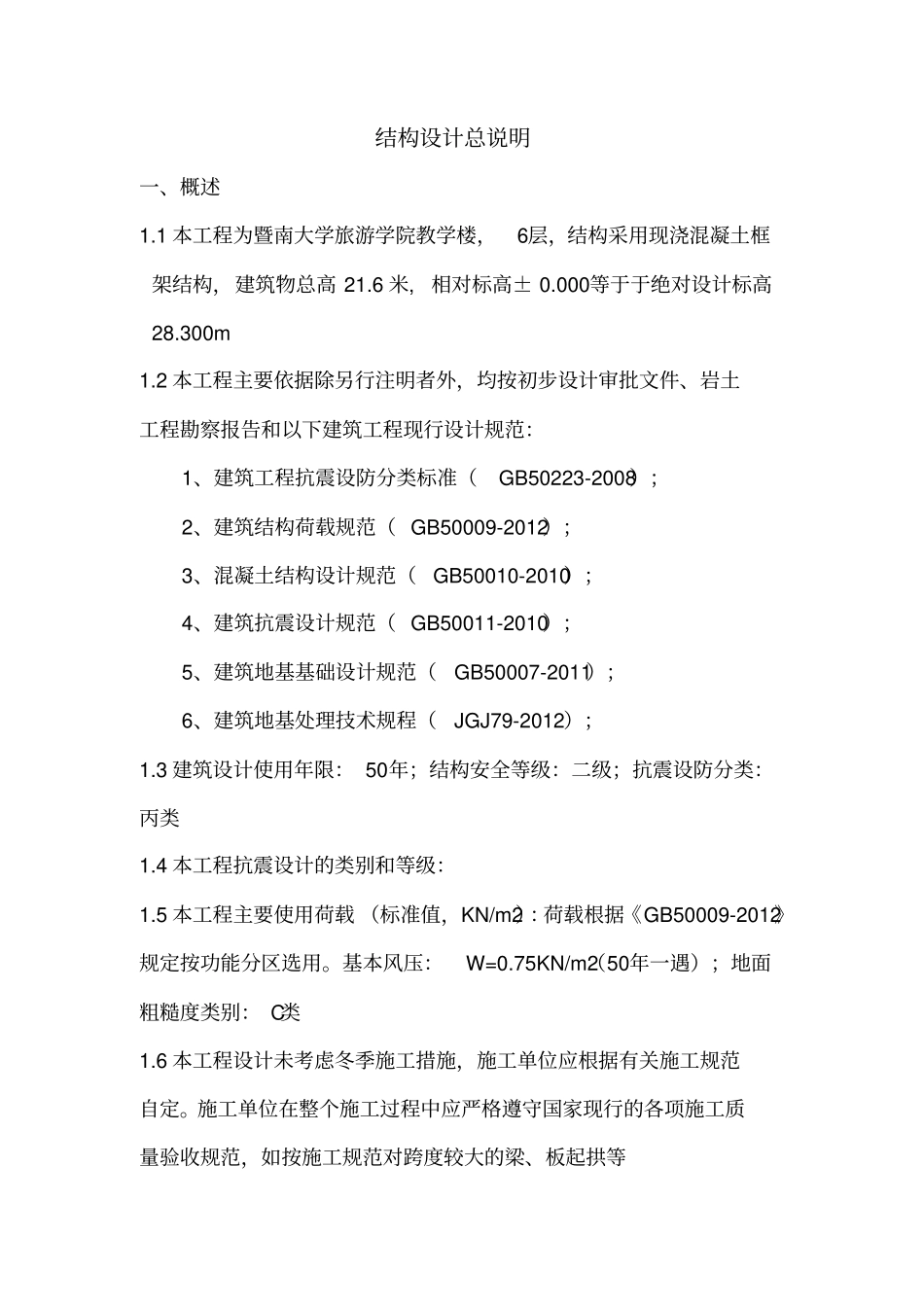

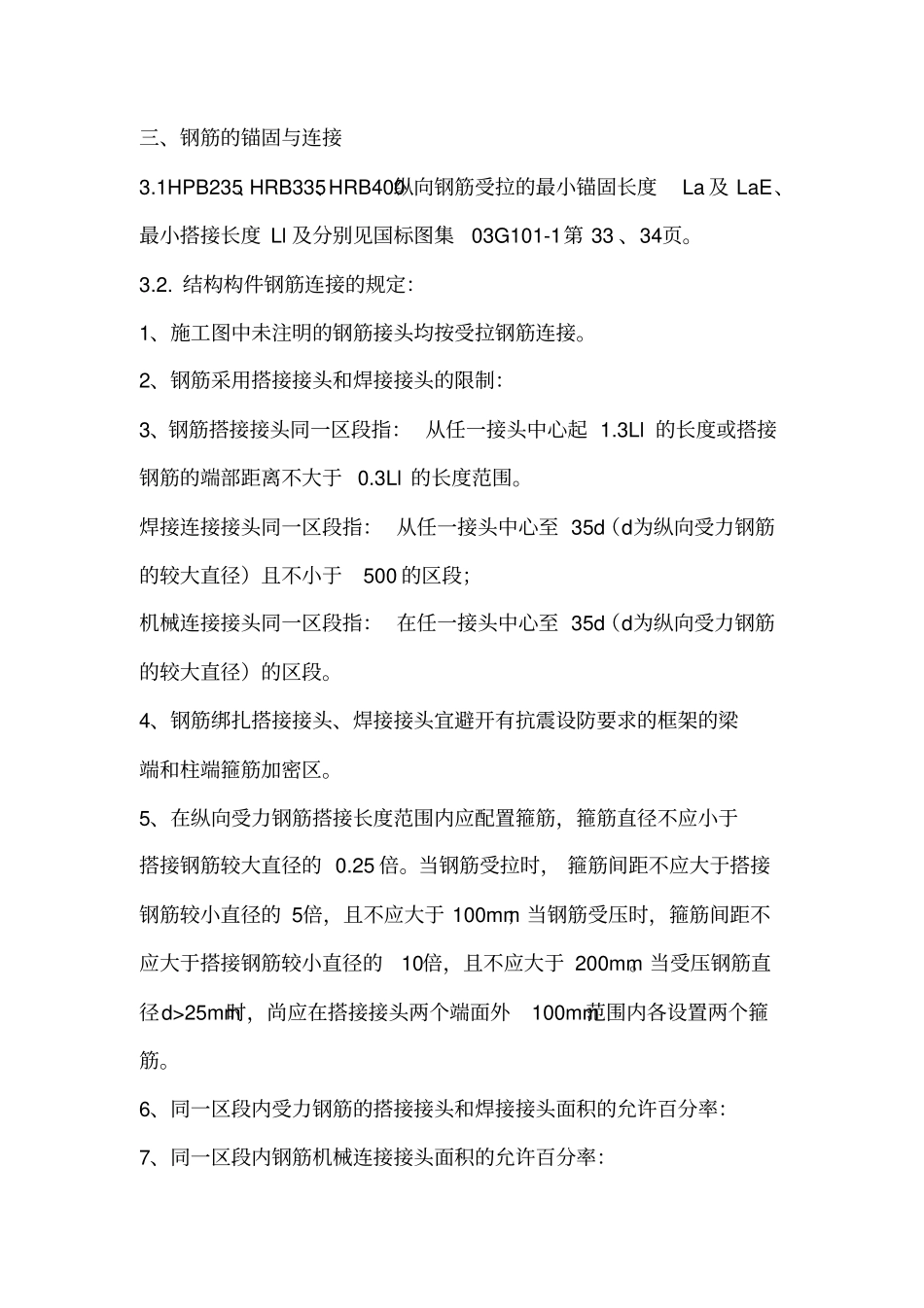

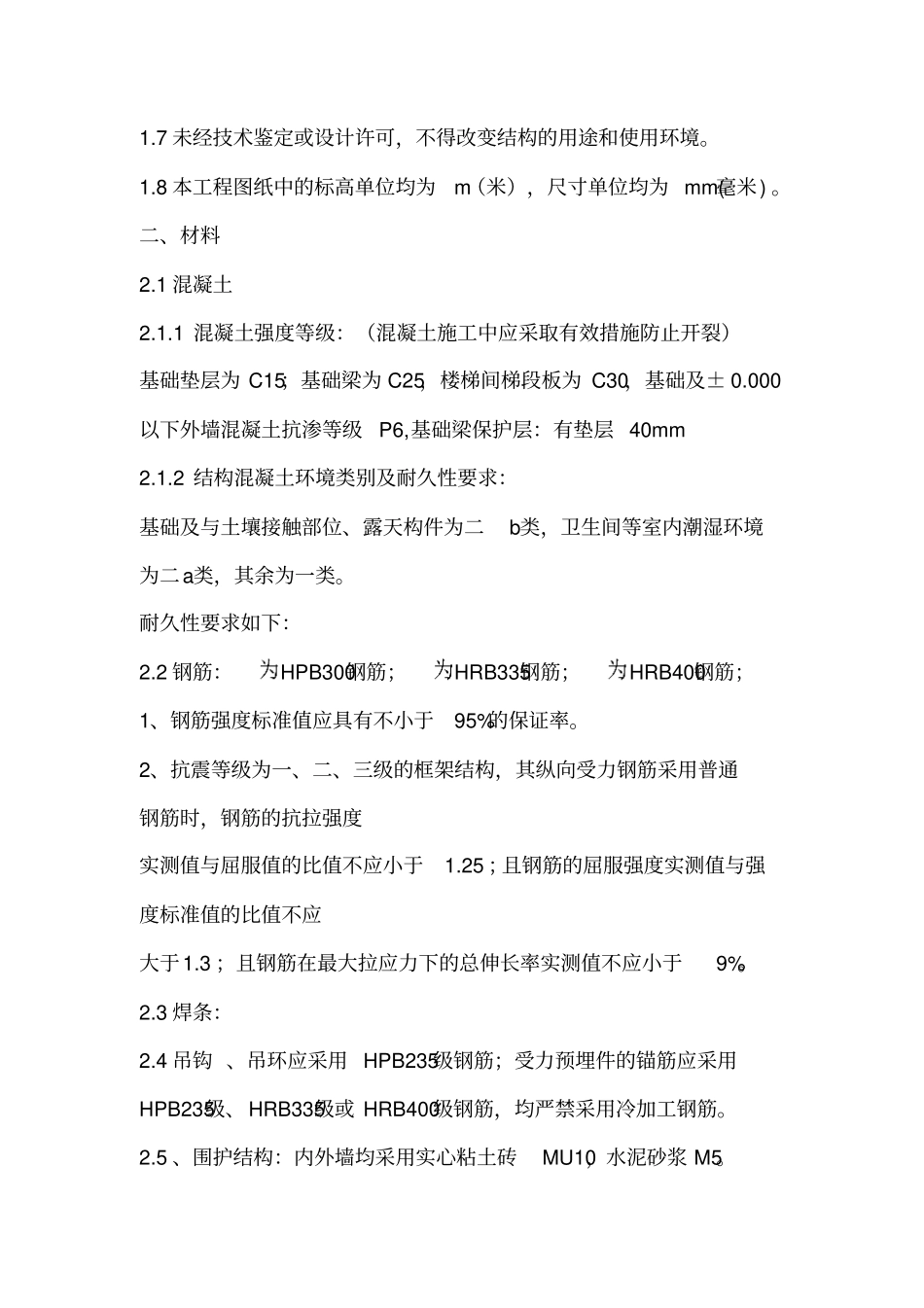

结构设计总说明一、概述1.1本工程为暨南大学旅游学院教学楼，6层，结构采用现浇混凝土框架结构，建筑物总高21.6米,相对标高±0.000等于于绝对设计标高28.300m1.2本工程主要依据除另行注明者外，均按初步设计审批文件、岩土工程勘察报告和以下建筑工程现行设计规范：1、建筑工程抗震设防分类标准（GB50223-2008）；2、建筑结构荷载规范（GB50009-2012）；3、混凝土结构设计规范（GB50010-2010）；4、建筑抗震设计规范（GB50011-2010）；5、建筑地基基础设计规范（GB50007-2011）；6、建筑地基处理技术规程（JGJ79-2012）；1.3建筑设计使用年限：50年；结构安全等级：二级；抗震设防分类：丙类1.4本工程抗震设计的类别和等级：1.5本工程主要使用荷载（标准值，KN/m2）：荷载根据《GB50009-2012》规定按功能分区选用。基本风压：W=0.75KN/m2（50年一遇）；地面粗糙度类别：C类1.6本工程设计未考虑冬季施工措施，施工单位应根据有关施工规范自定。施工单位在整个施工过程中应严格遵守国家现行的各项施工质量验收规范，如按施工规范对跨度较大的梁、板起拱等1.7未经技术鉴定或设计许可，不得改变结构的用途和使用环境。1.8本工程图纸中的标高单位均为m（米），尺寸单位均为mm(毫米)。二、材料2.1混凝土2.1.1混凝土强度等级：（混凝土施工中应采取有效措施防止开裂）基础垫层为C15；基础梁为C25，楼梯间梯段板为C30，基础及±0.000以下外墙混凝土抗渗等级P6,基础梁保护层：有垫层40mm2.1.2结构混凝土环境类别及耐久性要求：基础及与土壤接触部位、露天构件为二b类，卫生间等室内潮湿环境为二a类，其余为一类。耐久性要求如下：2.2钢筋：HPB300钢筋；HRB335钢筋；HRB400钢筋；1、钢筋强度标准值应具有不小于95%的保证率。2、抗震等级为一、二、三级的框架结构，其纵向受力钢筋采用普通钢筋时，钢筋的抗拉强度实测值与屈服值的比值不应小于1.25；且钢筋的屈服强度实测值与强度标准值的比值不应大于1.3；且钢筋在最大拉应力下的总伸长率实测值不应小于9%。2.3焊条：2.4吊钩、吊环应采用HPB235级钢筋；受力预埋件的锚筋应采用HPB235级、HRB335级或HRB400级钢筋，均严禁采用冷加工钢筋。2.5、围护结构：内外墙均采用实心粘土砖MU10，水泥砂浆M5。三、钢筋的锚固与连接3.1HPB235、HRB335、HRB400纵向钢筋受拉的最小锚固长度La及LaE、最小搭接长度Ll及分别见国标图集03G101-1第33、34页。3.2.结构构件钢筋连接的规定：1、施工图中未注明的钢筋接头均按受拉钢筋连接。2、钢筋采用搭接接头和焊接接头的限制：3、钢筋搭接接头同一区段指：从任一接头中心起1.3Ll的长度或搭接钢筋的端部距离不大于0.3Ll的长度范围。焊接连接接头同一区段指：从任一接头中心至35d（d为纵向受力钢筋的较大直径）且不小于500的区段；机械连接接头同一区段指：在任一接头中心至35d（d为纵向受力钢筋的较大直径）的区段。4、钢筋绑扎搭接接头、焊接接头宜避开有抗震设防要求的框架的梁端和柱端箍筋加密区。5、在纵向受力钢筋搭接长度范围内应配置箍筋，箍筋直径不应小于搭接钢筋较大直径的0.25倍。当钢筋受拉时，箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；当钢筋受压时，箍筋间距不应大于搭接钢筋较小直径的10倍，且不应大于200mm。当受压钢筋直径d>25mm时，尚应在搭接接头两个端面外100mm范围内各设置两个箍筋。6、同一区段内受力钢筋的搭接接头和焊接接头面积的允许百分率：7、同一区段内钢筋机械连接接头面积的允许百分率：四、地基与基础4.1、基础施工前应进行墓探与处理，探墓资料应及时送交设计单位，以便商定处理方案。并通知设计人员验槽。4.2、基坑（槽）开挖时施工单位应按地址勘察资料进行放坡，无条件放坡时应进行基坑支护专项设计，基坑支护和基坑降水要充分保证土体边坡、周围建筑物及公用设施的稳定和施工人员的安全。4.3、土方开挖完成后应立即进行地基处理，对基坑进行封闭，防止水浸和暴露，并应及时进行地下结构施工。基坑土方开挖应严格按设计要求进行，不得超挖。基坑周边堆载，不得超荷载限制条件。4.4、基础梁钢筋的搭接接头应互相错开，在任一接头中心至1.3L区段内，有接头的受力...
