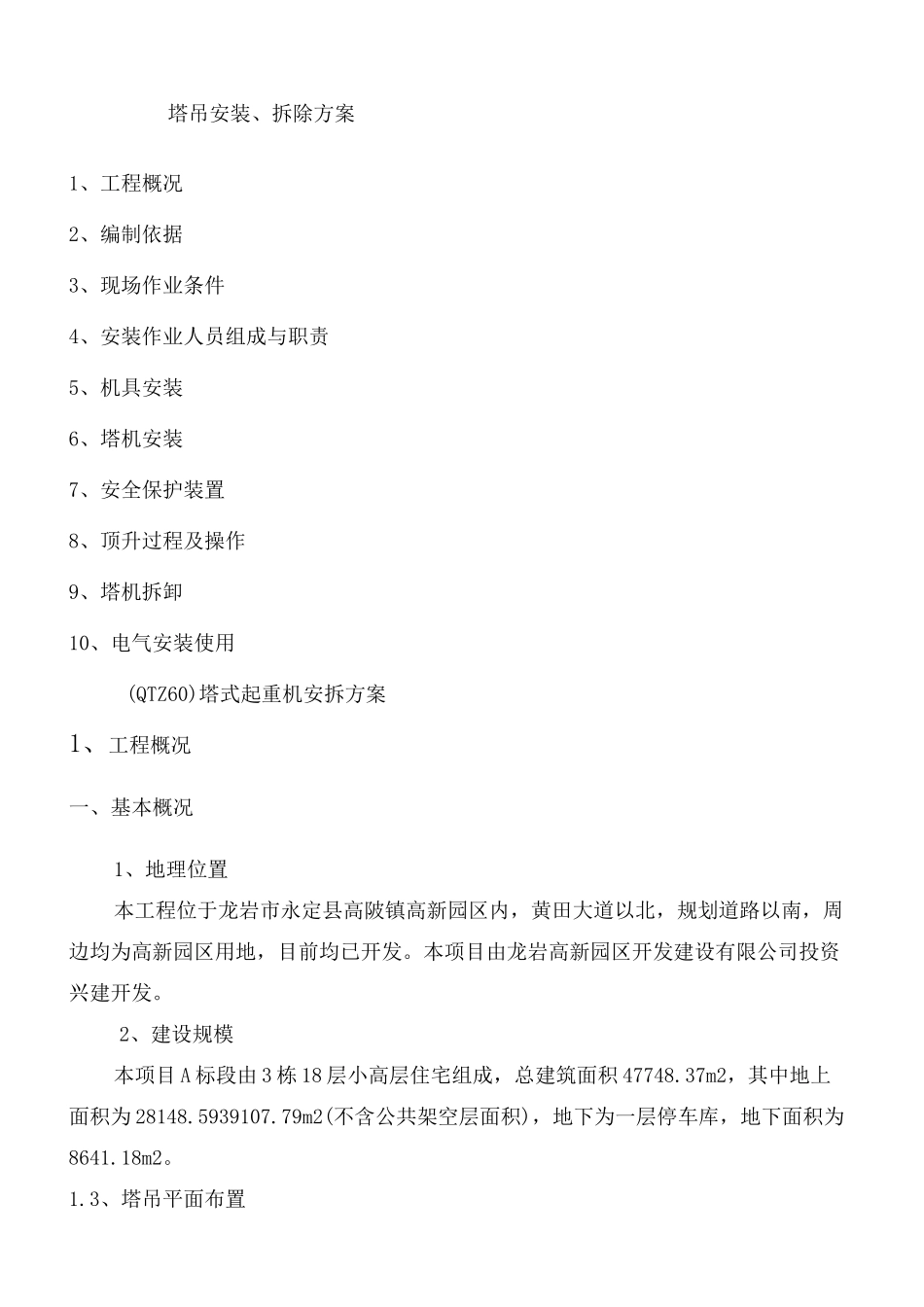

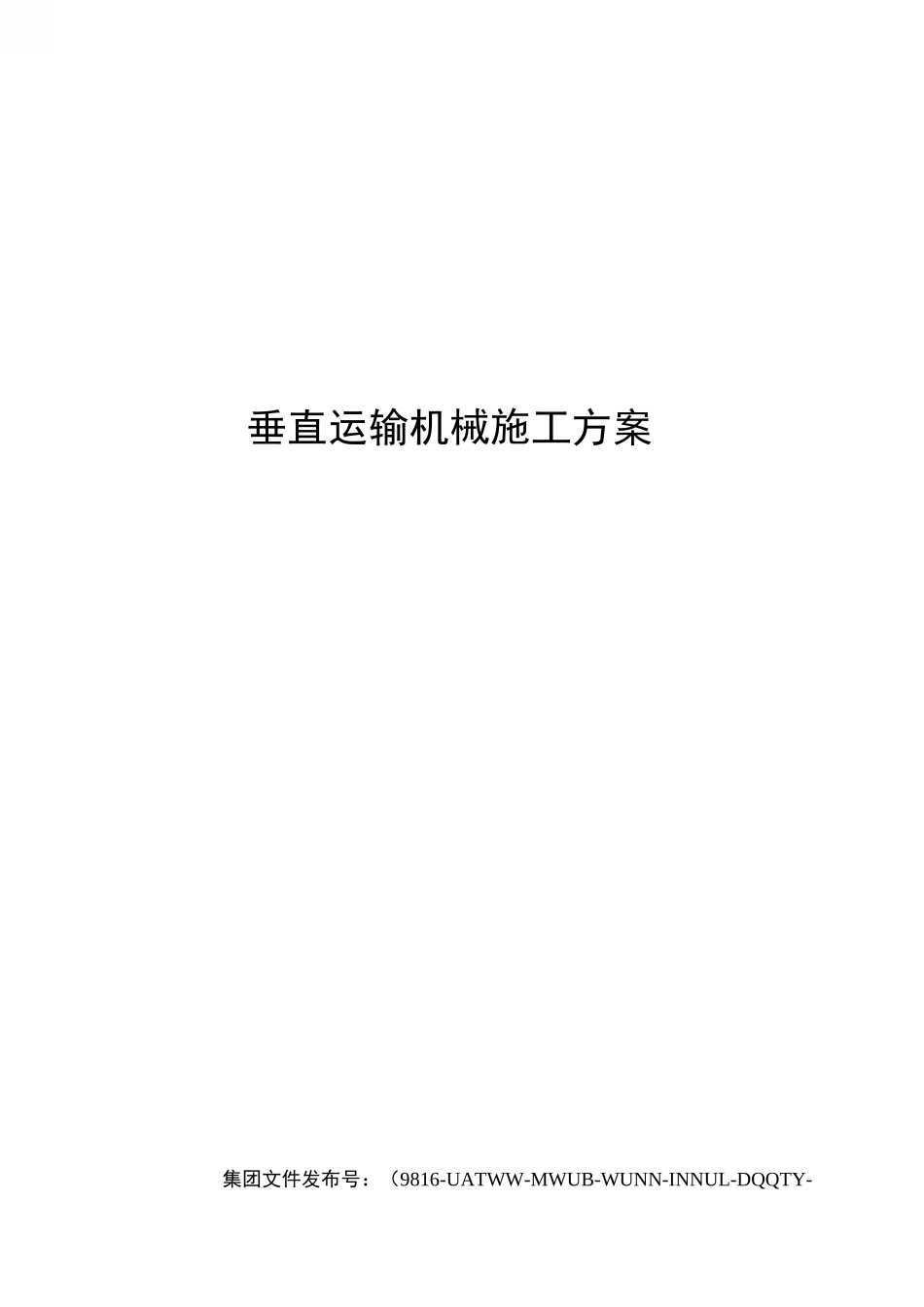

垂直运输机械施工方案集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-塔吊安装、拆除方案1、工程概况2、编制依据3、现场作业条件4、安装作业人员组成与职责5、机具安装6、塔机安装7、安全保护装置8、顶升过程及操作9、塔机拆卸10、电气安装使用(QTZ60)塔式起重机安拆方案1、工程概况一、基本概况1、地理位置本工程位于龙岩市永定县高陂镇高新园区内，黄田大道以北，规划道路以南，周边均为高新园区用地，目前均已开发。本项目由龙岩高新园区开发建设有限公司投资兴建开发。2、建设规模本项目A标段由3栋18层小高层住宅组成，总建筑面积47748.37m2，其中地上面积为28148.5939107.79m2(不含公共架空层面积)，地下为一层停车库，地下面积为8641.18m2。1.3、塔吊平面布置我司计划布置3台塔吊，1#楼、2#楼、5#楼共用一台,安装高度为60米。1.4、塔吊的选型我们计划选用的塔吊类型为QTZ60上回转自升式，功率40KW,臂长55米，安装高度为60米,最大起重量为6吨,最小起重量1吨。1.5、塔吊基础受地耐力的限制，塔吊基础设计为5150X5150X1300(H)，混凝土为C30.2、编制依据2.1、《福建省建筑施工现场安全管理资料编写指南》2.2、《建筑施工安全检查标准》(JGJ59—99)2.3、《建筑机械使用安全技术规程》(JGJ33—2001)2.4、《塔式起重机安全操作规程》(GB5144—1994)2.5、《塔式起重机技术条件》(GB/T9462—1999)2.6、《塔式起重机性能试验》(GB/T5013—1994)2.7、《重机械用钢丝绳检验和报废实用规范》(GB/T5972—1986)2.8、《起重机械安全规程》(GB6067—1985)2.9、施工图2.10、施工组织总设计2.11、《固定塔式起重机安装实用说明书》2.12、现场施工场地3、现场作业条件3.1、塔吊安装拆除方案、特种人员等有关持证上岗；3.2塔吊基础混凝土强度满足安装要求。4安装作业人员组成与职责4.1人员组成：塔机安装施工员、塔机安拆工、信号工、电工等.4.2岗位职责“微动”信号指挥，待负载离地200血稳妥后，再正常速度指挥，负载降落前,确认降落区域安全后，方可发出降落信号，必要时用“微动”信号降落。±20V范围。5、机具安装25T汽车吊一部、10T平板货车5部及安拆工具。6、塔机安装在安装塔机前，有关人员应熟读塔机使用说明，以使正确迅速安装塔机安装塔机时，需一部汽车吊配合，其性能应适应起吊需要。6.1安装注意事项——吊臂、钓钩等距离输电线5m以上的安全距离。6.2地基基础塔式起重机的地基基础是保证塔机安全使用的必要条件，要求该基础依不同地质情况严格按照规定进行。在坚硬岩石地基上可用锚装基础（分块基础）一般情况下采用整体钢筋混凝土基础，现对基础的基本要求提出如下：6.3接地装置塔机避雷针的接地和保护接地，必须按使用说明书的规定设置，接地材料、安装和维护等均由施工现场提供。接地装置还应符合下列要求：6.3.2置于地基锚固联接的钢筋决不可作接地避雷器用。Q。“接地保护装置”。6.4塔机组装塔机组装顺序应严格按使用说明的规定进行。将组装好底盘放置于混凝土基础上，对正四角和放射形塔身写支撑的地脚螺栓，垫平（水平度偏差：W1/100）紧固底盘。将基础节吊装到底架上，用8件专用螺栓和16件专用螺母将底版与基础节相连。再吊装2件标准节（标准节上有踏步的一方应准备安装平衡臂的方向一致），用标准节螺栓连接好后吊装套架，使套架的爬爪放在标准菌的踏步上。在调整好8个爬升导论与标准节的间隙（间隙为2〜3血）。下支座、回转支承、上支座出厂时已用螺栓连为整体。将该组件吊起起到套架上，使下支座上焊有阿拉伯数字的一面对正套架上引进标准节的一面，对正下支座上四根主弦杆与标准节的止口，用销轴与套架连接起来，并用8件M30的标准节螺栓将下支座与标准节连接，然后安装上支座上的工作平台。吊起回转塔身，安装时注意与平衡自和吊臂铰接用支耳的方向，回转塔自为单片的一面与准备安装平衡臂的方向一致，反之则是安装在吊臂方向，应朝前方。有16件M24X114的专用螺栓和32见M24的专用螺母（双螺母放松）将回转塔身与上支座紧固。调整8件爬升导轮与标准节间隙的工作必须在安装他顶之前进行。吊装前在地面上先把塔项上的平台、栏杆、扶梯装好（为使安装平衡方便，亦可在...
