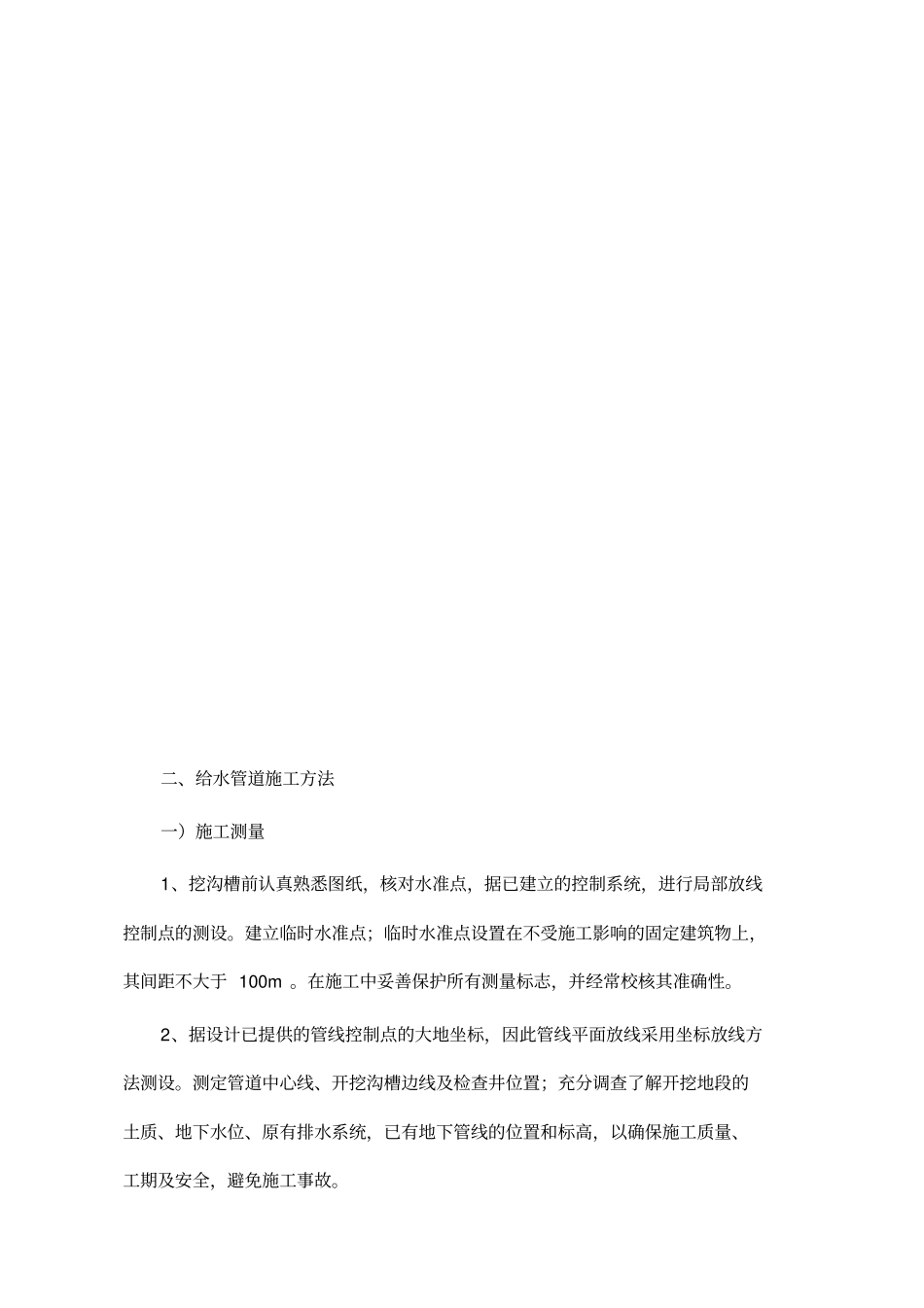

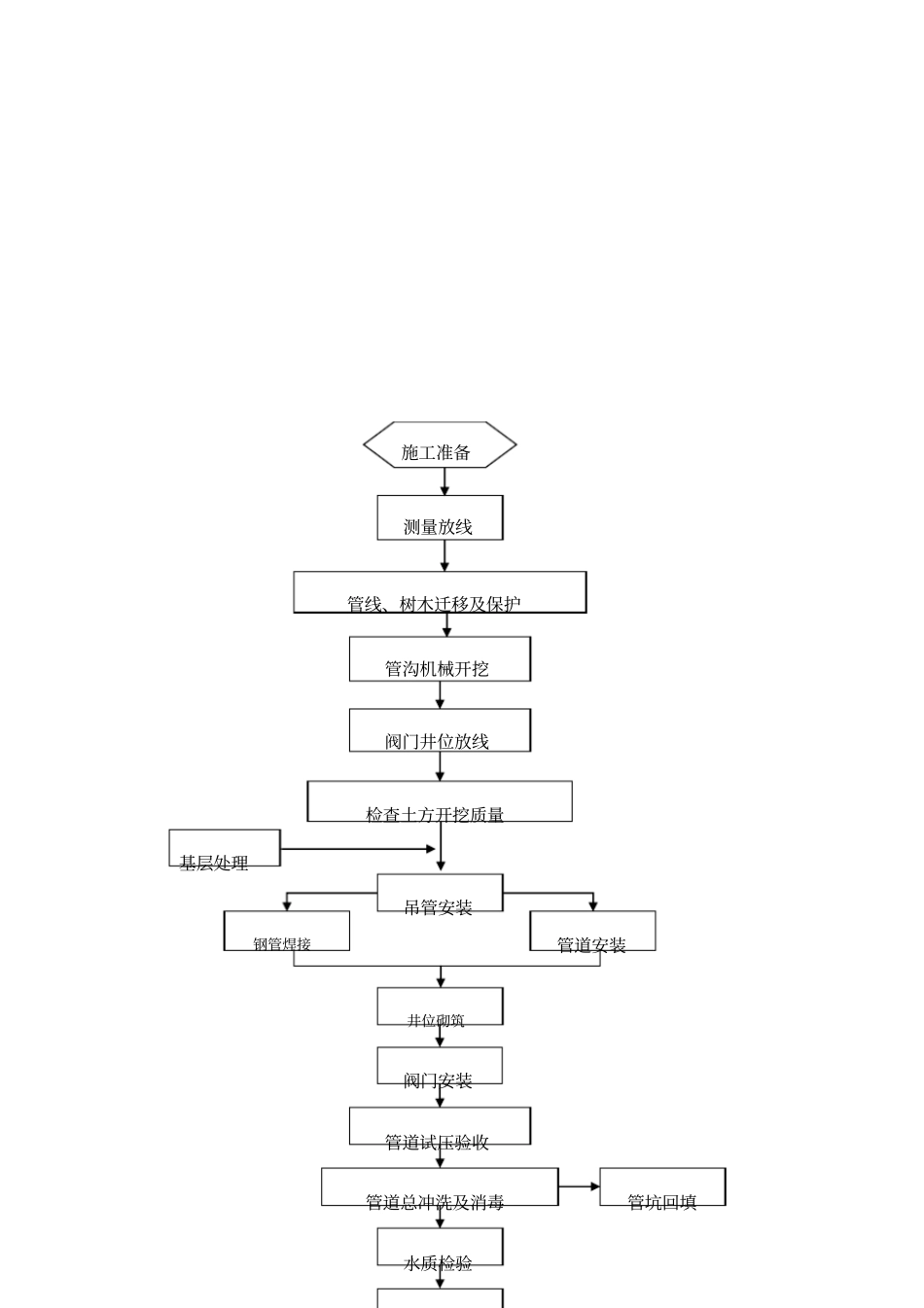

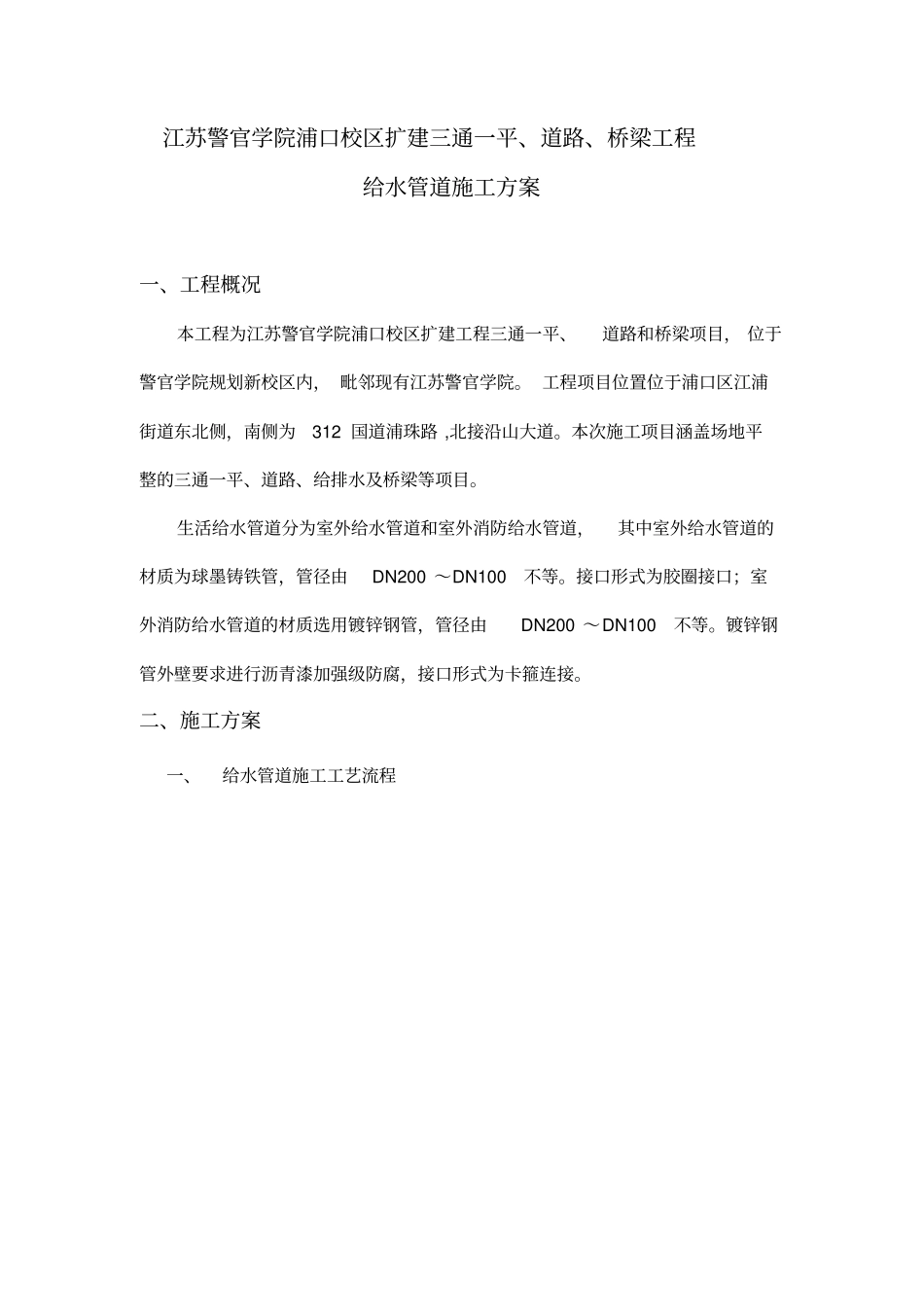

江苏警官学院浦口校区扩建三通一平、道路、桥梁工程给水管道施工方案一、工程概况本工程为江苏警官学院浦口校区扩建工程三通一平、道路和桥梁项目，位于警官学院规划新校区内，毗邻现有江苏警官学院。工程项目位置位于浦口区江浦街道东北侧，南侧为312国道浦珠路,北接沿山大道。本次施工项目涵盖场地平整的三通一平、道路、给排水及桥梁等项目。生活给水管道分为室外给水管道和室外消防给水管道，其中室外给水管道的材质为球墨铸铁管，管径由DN200～DN100不等。接口形式为胶圈接口；室外消防给水管道的材质选用镀锌钢管，管径由DN200～DN100不等。镀锌钢管外壁要求进行沥青漆加强级防腐，接口形式为卡箍连接。二、施工方案一、给水管道施工工艺流程施工准备测量放线井位砌筑钢管焊接吊管安装检查土方开挖质量阀门井位放线管沟机械开挖管线、树木迁移及保护管道安装管道试压验收阀门安装管道总冲洗及消毒管坑回填水质检验基层处理二、给水管道施工方法一）施工测量1、挖沟槽前认真熟悉图纸，核对水准点，据已建立的控制系统，进行局部放线控制点的测设。建立临时水准点；临时水准点设置在不受施工影响的固定建筑物上，其间距不大于100m。在施工中妥善保护所有测量标志，并经常校核其准确性。2、据设计已提供的管线控制点的大地坐标，因此管线平面放线采用坐标放线方法测设。测定管道中心线、开挖沟槽边线及检查井位置；充分调查了解开挖地段的土质、地下水位、原有排水系统，已有地下管线的位置和标高，以确保施工质量、工期及安全，避免施工事故。3、各井段用红外测距仪或全站仪进行测量，放出管线中心位置，在相应位置设置里程桩号及各高程铭牌，方便施工及防止出现错误，便于复测。4、进行下一道工序前必须先复测数据无误后方可进行下一工序，施工不合格的工序必需返工。5、开挖较深处需加强对沟槽两边进行倾斜度沉降度的观测。二）给水管道基坑开挖与支护本工程采用机械开挖沟槽为主，人工辅助。沟槽由挖土机开挖，开挖深度在1.2米左右。如发现地质不符合设计要求，立即通知监理、业主及设计人员作出处理意见，方可下一工序的施工，并办理变更设计手续。1、沟槽开挖不扰动天然地基，槽壁平顺，边坡坡度符合施工设计的规定，沟槽中心线每侧的净宽不小于管道沟槽底部开挖宽度的一半。2、槽底高程允许偏差：开挖土方时应为+20mm。3、沟槽每侧堆土不得影响建筑物、各种管线和其他设施的安全。4、在施工期间应在基坑开挖的沿线每隔一定的距离用槽钢横跨沟槽铺设临时人行便桥及便道，为施工人员的安全通行提供有效保证。5、遇到需要横穿天然河渠进行明沟开挖时，由于河渠宽度较小（<20m），可进行围堰处理。对河道中管道两侧进行围堰，然后抽水，并在堰内设置集水井，保证施工期间不积水。如遇需要横穿桥梁时，进行钢管支架处理。然后进行埋设管道。6、堆土坡脚距沟槽边应大于1.0m，堆土高度应不超过2.0m，坡度不陡于自然休止角。7、管沟开挖时，各级质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。8、由于每节管长为6米，在开挖基坑时，为了球墨铸铁管道安装施工，每隔6米在管道接头处两侧各超挖0.5米。以便于工人进行管道相接施工。9、雨季施工：配备足够水泵将水抽出管沟外临时排水系统；为防止管沟底土壤受水浸泡，预留人工修槽的20.0cm土层，应待下一工序进入前予以挖除。10、由于野外施工，场地较开阔，可进行放坡开挖，坡度约为1：0.75。当遇土质较差情况，坡度适当放缓或改用密排木桩加水平撑支护。三）给水管道施工中应注意的问题1、安装变径三通以便后期阀门的高度是应为三通口朝上以增高连接阀门的标高高度。2、学员公寓南北两端和技术训练馆出的三段预埋管道及后期与主管道钢管现场自制连接。3、第二食堂东侧主管道西延至雨、污水井西侧的安装，由于现场斜坡较大且为软松土层，不具备安装条件，安装时应用挖机夯实，以后在进行安装。4、北侧入口处过桥段应以现场制作DN200钢管过桥，钢管架设在桥侧间距3.00米的固定槽钢支架上（钢管、钢管弯头甲供）。5...
