给水泵调试方案措施VIP专享VIP免费

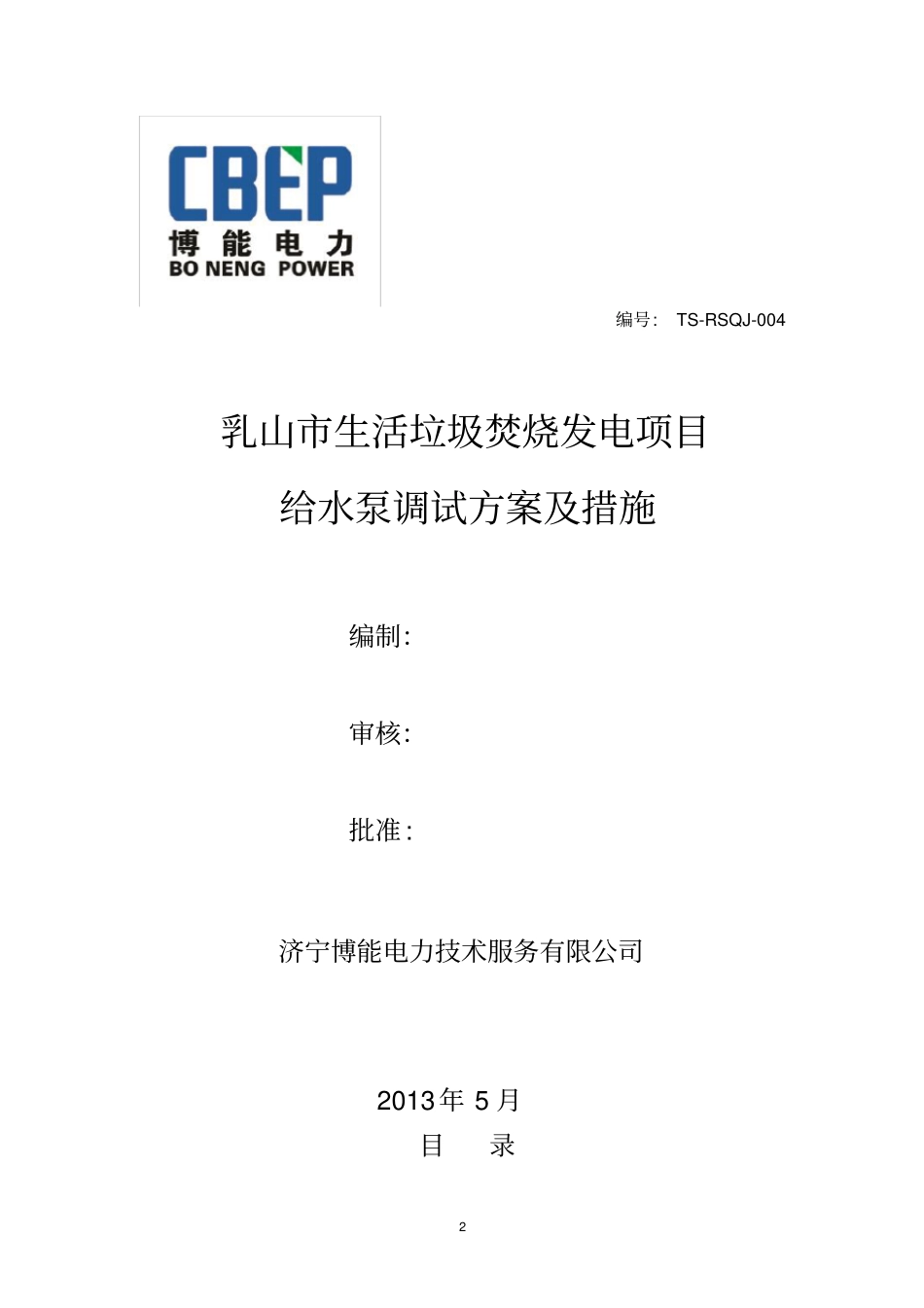

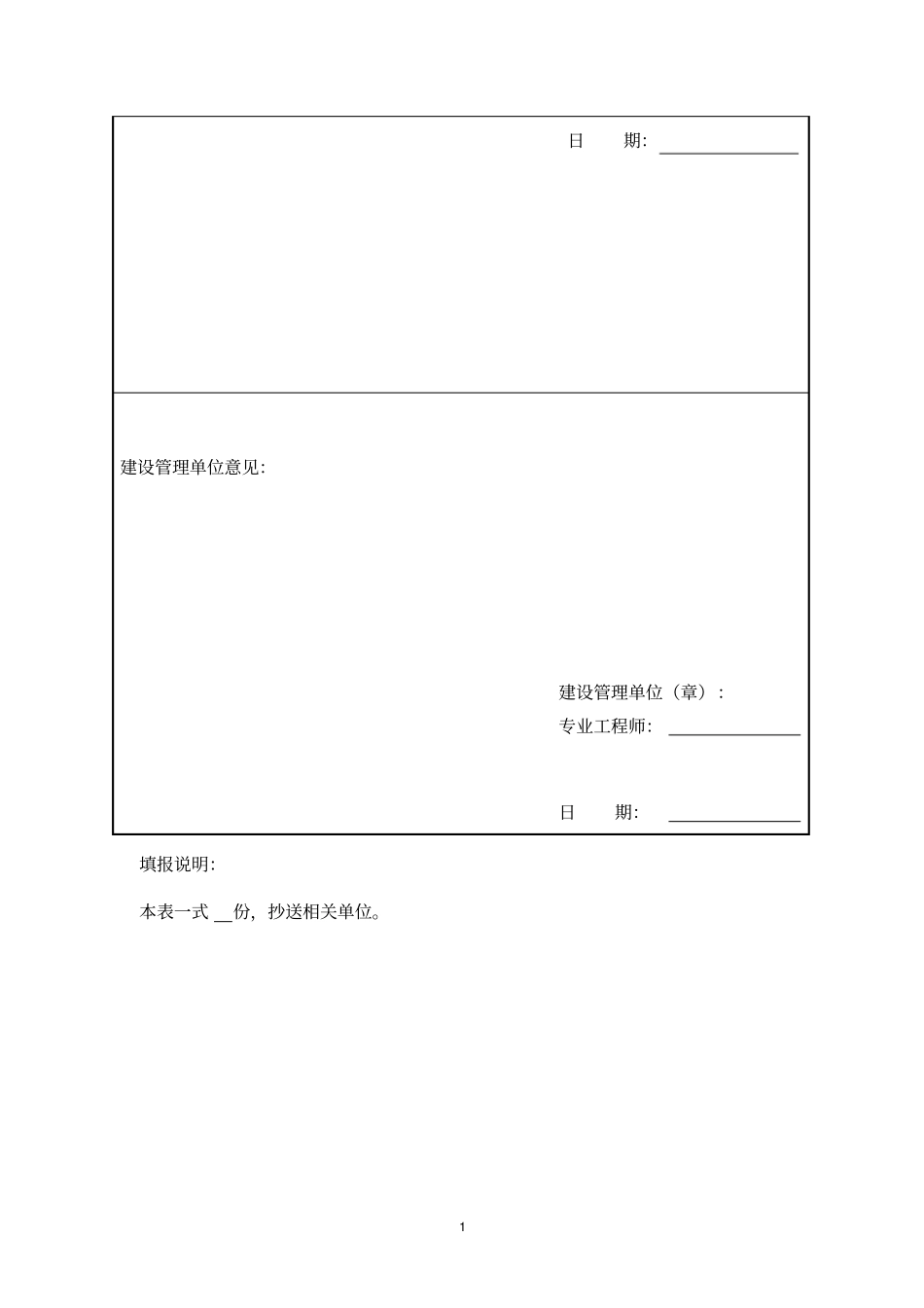

表号：DJF-A2调试技术方案（措施）审批表工程名称：乳山市垃圾焚烧发电项目编号：TS-RSQJ-004致:山东恒信建设监理有限公司：现报给水泵调试方案及措施报审表，请予审批。附件：给水泵调试方案及措施调试单位（章）：专业工程师：日期：项目监理部审查意见：项目监理部（章）：总监理工程师∕专业监理工程师：1日期：建设管理单位意见：建设管理单位（章）：专业工程师：日期：填报说明：本表一式份，抄送相关单位。2编号:TS-RSQJ-004乳山市生活垃圾焚烧发电项目给水泵调试方案及措施编制：审核：批准:济宁博能电力技术服务有限公司2013年5月目录31调试目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）2编制主要依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）3设备及系统简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）4调试范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）5调试应具备基本条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（3）6调试方法与步骤⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（4）7调试的质量检查标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）8调试的组织与分工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）9记录的数据及内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（6）10调试中安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯‥（6）给水泵试运调试方案及措施41.目的检验电动给水泵组及给水系统是否达到设计和运行要求。2.编制依据2.1电厂提供的有关设计图纸资料2.2《火电工程启动调试工作规定》（电力工业部建设协调司1996.3）2.3《火力发电厂基本建设工程启动及竣工验收规程》（DL/T5437－2009）2.4《火电施工质量检验及评定标准》第十一篇3．设备及系统简介3.1电动给水泵组给水泵给水泵电机型号：SPGB-80×8型号：Y235L2-2出口流量:36m3/h额定电压：380V扬程:670m额定电流：348A转速:2900r/min额定功率：200KW轴功率:200KW效率:94.8％转数：2980r/min4.调试范围4.1本项目包括电动机、主给水泵及联接管道、阀门及其系统。5.调试应具备的基本条件5.1除氧器安装完毕，达到注水条件。5.2与给水泵有关的给水管路及其系统安装、清理、冲洗完毕并已恢复正常，经检查验收达到调试条件。5.3最小流量再循环装置安装调试完毕，符合投运要求。5.4给水泵组安装完毕，水系统管道连接正确，冷却水供水正常并有可靠的水源。5.6给水泵组各保护、报警、就地及远方指示仪表及系统均调试完毕并投入运行。5.7给水泵组附近环境清洁，照明良好，通讯方便，道路畅通。5.8现场备齐下列调试用仪表、工具：手持振动表、温度表、听音棒等。6.调试的方法步骤56.1电机单独试转6.1.1试转前应检查的关键项目6.1.1.1电机安装检查:基础螺栓、定位销、垫铁牢固无松动，内部吹扫干净，动、静间隙符合要求，人工盘动无摩擦和异常，窜轴量符合要求，电机靠背轮已安装妥当且已固定牢靠。6.1.1.2电气接线正确，电机绝缘合格，电机的过流、差动、接地等保护均已校验、投入，电流表能投入工作，指示正确。6.1.1.3电机各温度保护按下列定值整定正确,联锁试验合格:电机轴承温度:65℃Ⅰ值报警80℃Ⅱ值报警6.1.2电机单独试转6.1.2.1电机手动盘车无异常后，点动启动，检查转向是否正确，同时观察振动、噪音等。6.1.2.2在点动试转后15分钟再次启动,若启动后出现下列情况，应立即断电：启动后4～5秒转子不动；启动9～10秒电流仍未恢复正常；振动过（0.07mm）；电机出现冒烟异音或其他危及设备和系统安全的异常情况时，要停止检查。6.1.2.3电机启动后应注意观察和记录振动、电流、轴承温度。6.1.2.4如无异常，电机应连续运转2小时以上。6.2电机带给水泵带负荷试转6.2.1试转前的准备6.2.1.1具备上述试转的一切条件。6.2.1.2给水泵组安装找正符合要求，轴瓦各部间隙符合厂家规定，人工盘动无异常。6.2.1.3给水系统已完成安装、清理，给水泵有关管道冲洗完毕。6.2.1.4最小流量再循环装置整定完成，并经联锁试验合格。6.2.1.5给水泵密封水系统经清理、检查、冲洗、调整完成达到试运要求，保证密封水压力大于平衡室压力0.1～0.2Mpa。6.2.1.6DCS操作控制功能已实现，给水泵组各仪表齐全，热工保护、联锁调整试验合格。66.2.1.7给水泵与出口门试...
