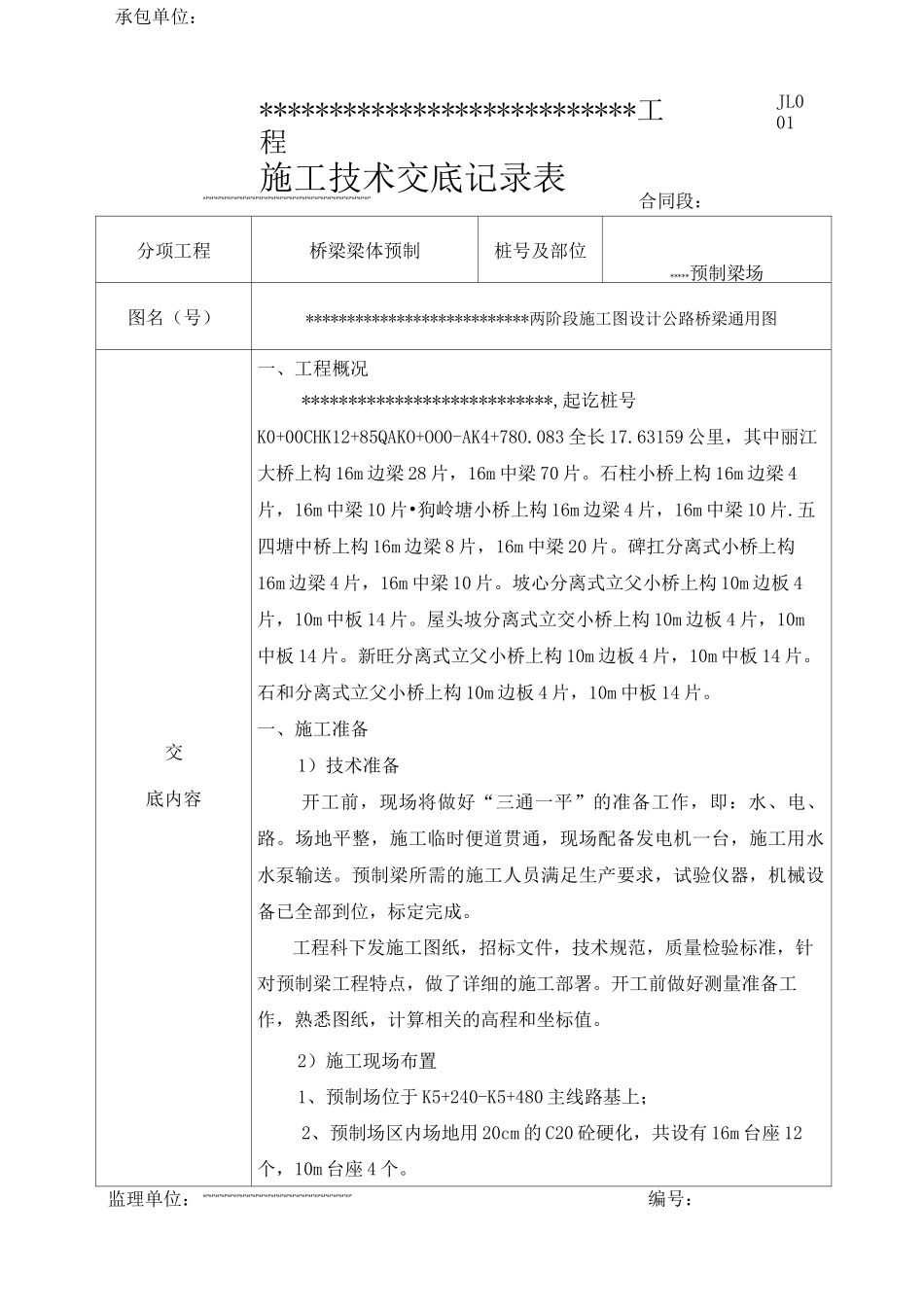

JL001***************************工程施工技术交底记录表承包单位：分项工程桥梁梁体预制桩号及部位*****预制梁场图名（号）***************************两阶段施工图设计公路桥梁通用图交底内容一、工程概况***************************,起讫桩号K0+00CHK12+85QAKO+OO0-AK4+78O.083全长17.63159公里，其中丽江大桥上构16m边梁28片，16m中梁70片。石柱小桥上构16m边梁4片，16m中梁10片•狗岭塘小桥上构16m边梁4片，16m中梁10片.五四塘中桥上构16m边梁8片，16m中梁20片。碑扛分离式小桥上构16m边梁4片，16m中梁10片。坡心分离式立父小桥上构10m边板4片，10m中板14片。屋头坡分离式立交小桥上构10m边板4片，10m中板14片。新旺分离式立父小桥上构10m边板4片，10m中板14片。石和分离式立父小桥上构10m边板4片，10m中板14片。一、施工准备1）技术准备开工前，现场将做好“三通一平”的准备工作，即：水、电、路。场地平整，施工临时便道贯通，现场配备发电机一台，施工用水水泵输送。预制梁所需的施工人员满足生产要求，试验仪器，机械设备已全部到位，标定完成。工程科下发施工图纸，招标文件，技术规范，质量检验标准，针对预制梁工程特点，做了详细的施工部署。开工前做好测量准备工作，熟悉图纸，计算相关的高程和坐标值。2）施工现场布置1、预制场位于K5+240-K5+480主线路基上；2、预制场区内场地用20cm的C20砼硬化，共设有16m台座12个，10m台座4个。#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*合同段：监理单位：#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*编号：#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*分项工程桥梁下部构造桩号及部位*****预制梁场图名（号）***************************两阶段施工图设计公路桥梁通用图交底内容3、场地四周设置30cmX20cm环形浆砌排水沟，预制区、存梁区.4、场区内设120吨龙门吊2台，5T龙门吊一台。5、养护采用喷淋养生设备6、在预制场的左侧安放安全文明生产、质量管理、廉政建设等标牌标语。7、现场机械设备要布置有序，并悬挂安全操作规程。8、在工地醒目位置，悬挂防火、防高空坠落等安全标识牌。9、现场的周转材料、半成品材料要分类进行堆放，严禁混杂堆放，并放标识牌。3）材料准备1、水泥：采用高品质的强度等级为52.5的硅酸盐水泥，同一座桥的梁采用同一种水泥。2、粗骨料：米用连续级配，碎石采用锤击式破碎生产。碎石取大粒径不超过20mm。3、混凝土：均采用C50混凝土。4、钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明，钢筋力学性能试验检测报告。5、钢板米用《碳素结构钢》（GB/T700-2006）规定的Q235B钢板。6、锚具：预制梁正弯矩钢束米用M15-3、M15-4型夹片式系列锚具及其配套设备，管道成孔采用金属波纹管。预制梁在墩顶处的负弯矩钢束采用M15-3、M15-5型夹片式系列锚具及其配套设备，管道成孔采用金属波纹管。监理单位：#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*#J*编号：Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki^Ki>彳、彳、彳、彳、彳、彳、彳、彳、彳、彳彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳分项工程桥梁下部构造桩号及部位彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、彳、*****预制梁场图名（号）***************************两阶段施工图设计公路桥梁通用图交底内容8、米用常温型氯丁橡胶支座GYZ、GYZF4系列产品。9、防水剂：符合《水性渗透性无机防水剂》（JC/T1018-2006）行业标准要求。三、钢筋加工及绑扎1）钢筋下料i.钢筋的牌号、级别、强度等级、直径符合施工图要求。施工班组根据设计施工图做好下料单和加工大样图，据以下料、加工。当需要代换时，必须经过工程技术部报请监理单位和设计单位许可，且手续齐备。ii.钢筋的切断采用钢筋切断机切断。钢筋下料时要严格按照设计图中梁体钢筋的编号和下料尺寸的长短，统筹安排以减少钢筋的损耗。iii.钢筋下料时要先下...
