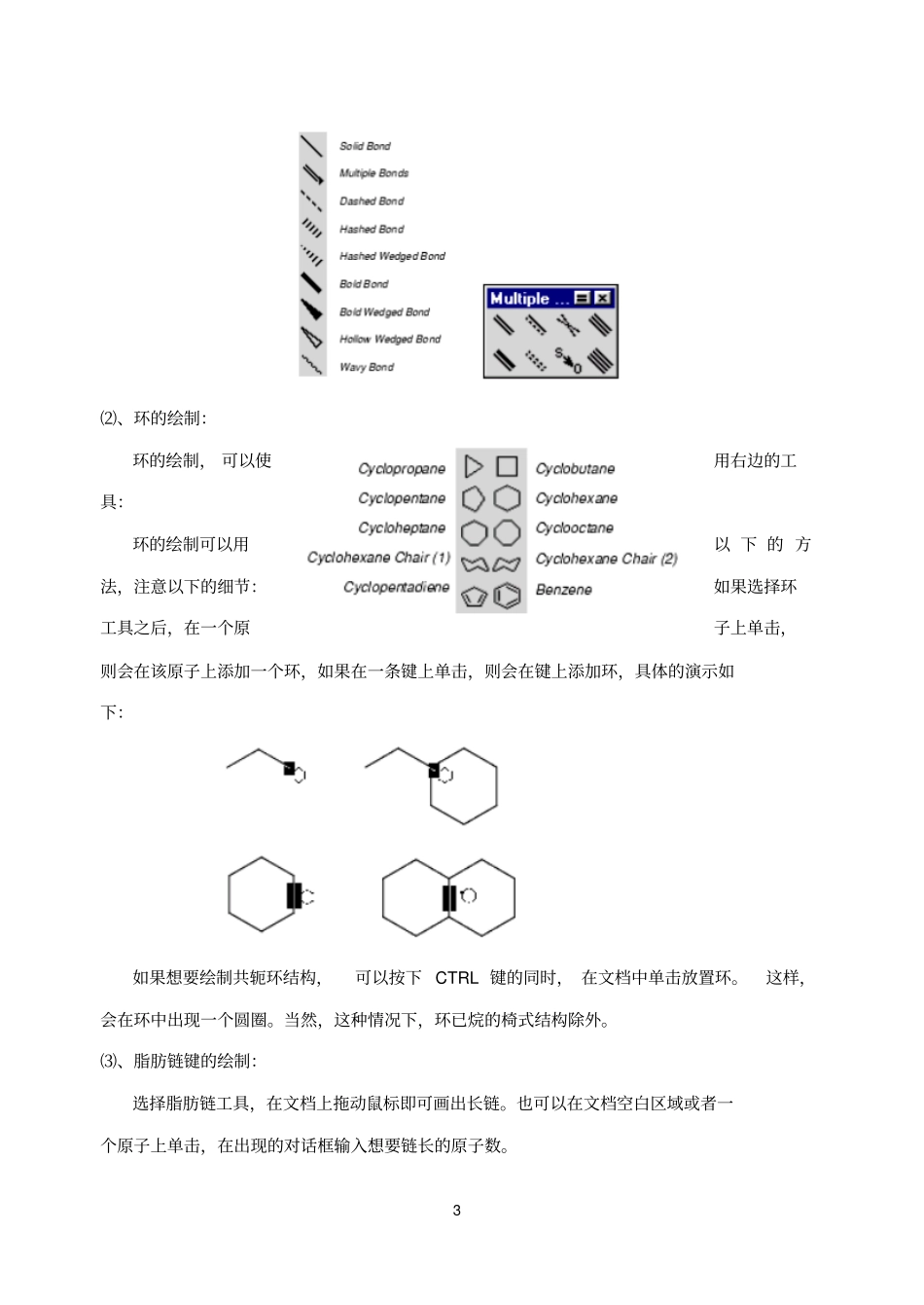

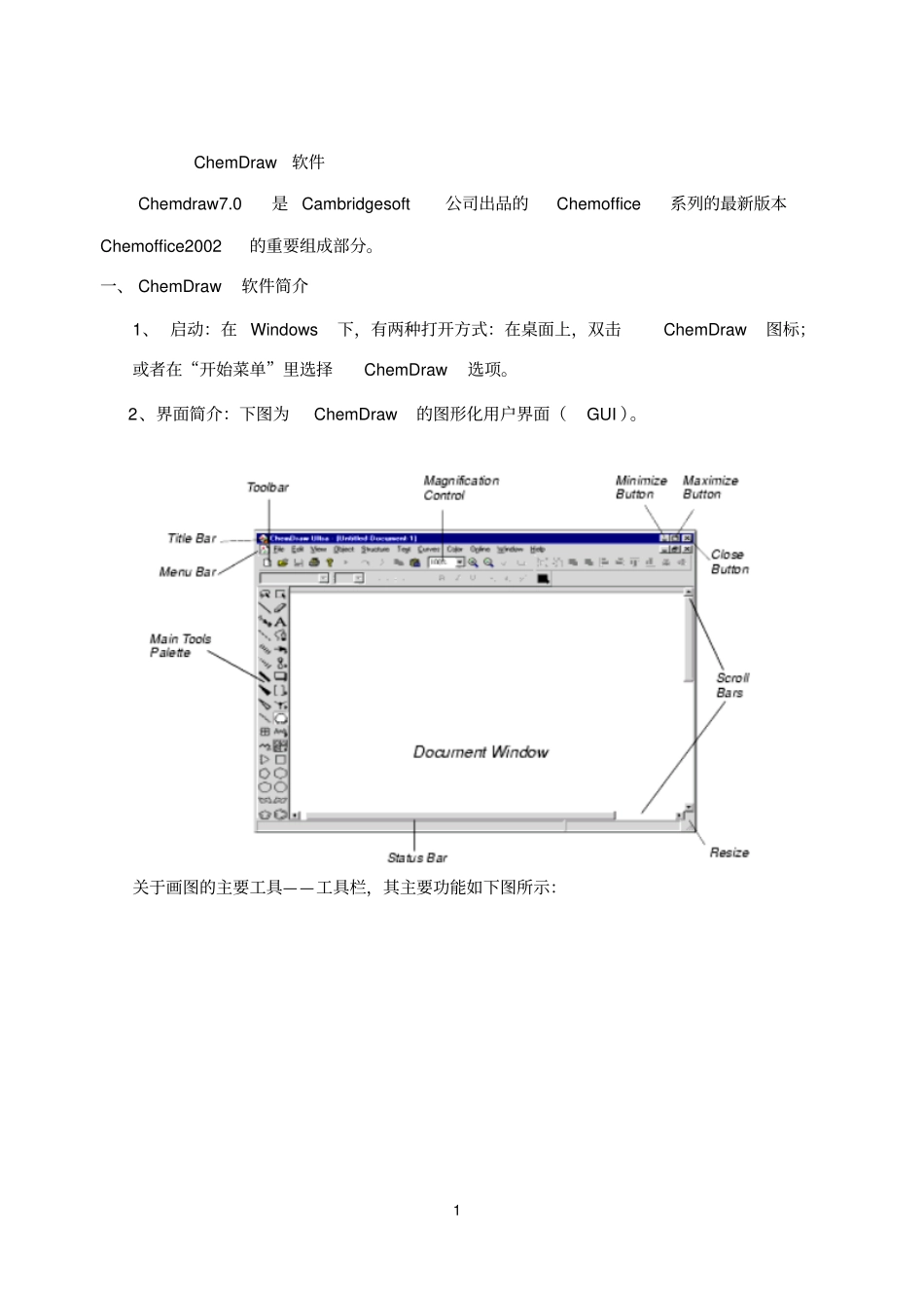

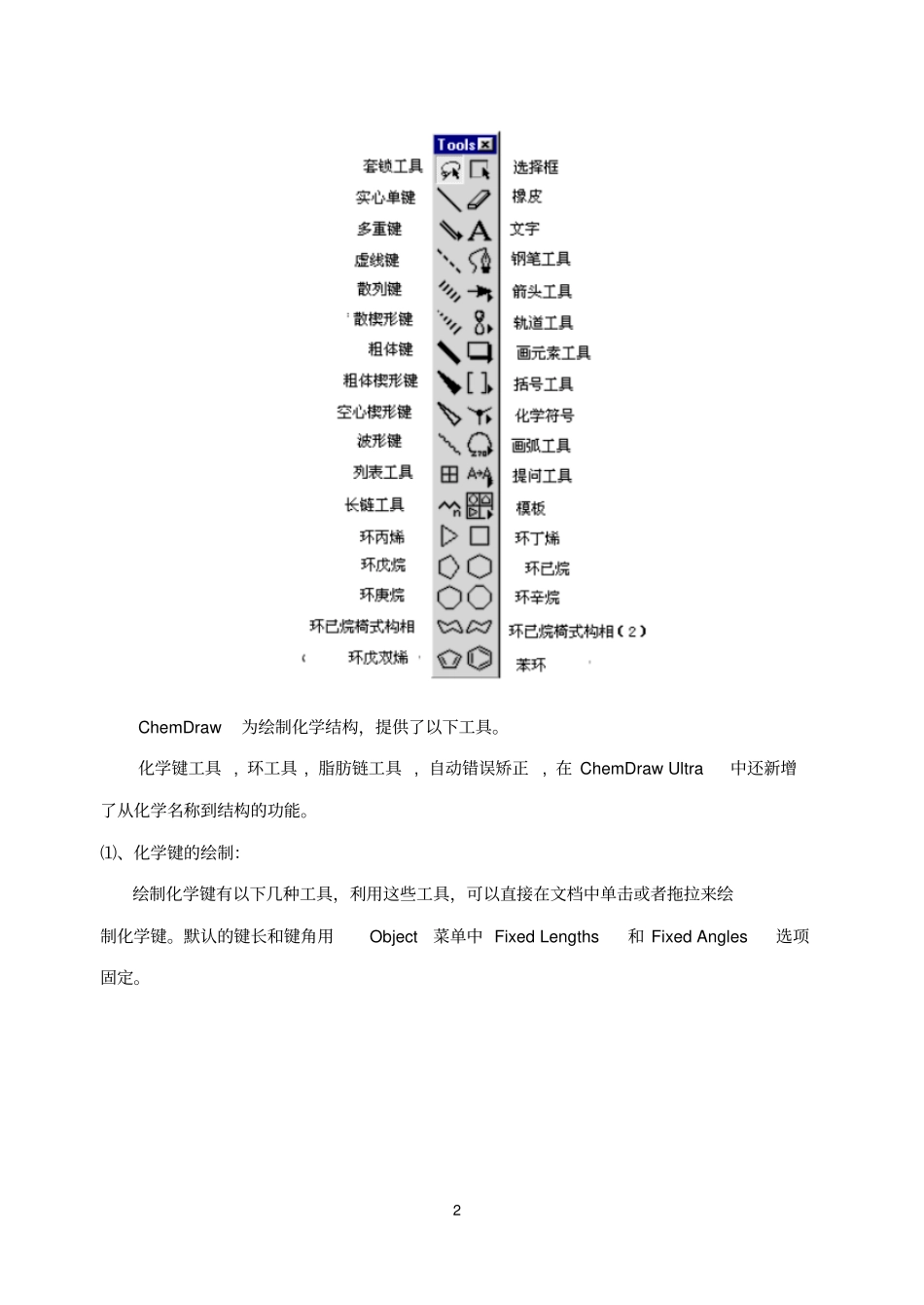

1ChemDraw软件Chemdraw7.0是Cambridgesoft公司出品的Chemoffice系列的最新版本Chemoffice2002的重要组成部分。一、ChemDraw软件简介1、启动：在Windows下，有两种打开方式：在桌面上，双击ChemDraw图标；或者在“开始菜单”里选择ChemDraw选项。2、界面简介：下图为ChemDraw的图形化用户界面（GUI）。关于画图的主要工具——工具栏，其主要功能如下图所示：2ChemDraw为绘制化学结构，提供了以下工具。化学键工具,环工具,脂肪链工具,自动错误矫正,在ChemDrawUltra中还新增了从化学名称到结构的功能。⑴、化学键的绘制：绘制化学键有以下几种工具，利用这些工具，可以直接在文档中单击或者拖拉来绘制化学键。默认的键长和键角用Object菜单中FixedLengths和FixedAngles选项固定。3⑵、环的绘制：环的绘制，可以使用右边的工具：环的绘制可以用以下的方法，注意以下的细节：如果选择环工具之后，在一个原子上单击，则会在该原子上添加一个环，如果在一条键上单击，则会在键上添加环，具体的演示如下：如果想要绘制共轭环结构，可以按下CTRL键的同时，在文档中单击放置环。这样，会在环中出现一个圆圈。当然，这种情况下，环已烷的椅式结构除外。⑶、脂肪链键的绘制：选择脂肪链工具，在文档上拖动鼠标即可画出长链。也可以在文档空白区域或者一个原子上单击，在出现的对话框输入想要链长的原子数。4⑷、键的编辑：改变键的类型：选择键工具，指向已经存在的键，单击，则会出现新的类型的键。改变楔形键和虚格键的方向：选择楔形键和虚格键工具，点击适当的位置，则方向被自动调整。⑸、移动原子：选择键的工具，指向一个原子，然后按下Shift键的同时，拖动这个原子，就可以改变键的方向。⑹、自动绘制结构从化合物的名字：从ChemDrawUltra的Structure菜单中选择ConvertNametoStructure命令，在出现的对话框中输入2-bromobenzoicacid，点击OK后，就可以在文档中看见结构了。也可以先用文本工具在文档中输入一些化合物的名字，然后选择这个名字，在选择Structure菜单ConvertNametoStructure即可得到结构。53、在ChemDraw中，可以在状态栏和信息区域显示使用信息。4、用户自定义ChemDraw的一些功能。Preferences允许用户改变应用于每个打开文档默认的选项。DocumentSettings可以允许你改变仅仅作用于激活文档的默认属性。Preferences影响ChemDraw应用程序的工作方式。从File菜单中选择Preferences.选项，点击UseDefaults选项可以载入默认的工作方式。Documentandobjectsettings用来定义正在使用的文档格式.包括：在layout框可以设置文档成格式海报或者页面.在footer框可以设置页眉、页角和一些注解。在Drawing框中可以定义所绘结构的默认的键长，键角等参数。在Captions框中定义所输入的文字的字体和大小。在AtomLabels可以设置所输入原子符号的字体和大小。在colors框中可以改变文档的背景、前景与其它颜色。绘图设置是影响绘图中使用的化学键和其他单位的文档设置。使用者可以为整个文档或者文档的特殊对象配置绘图设置：对于整个文档，在文档设置窗口中进行配置。对于一个对象，在对象设置窗口中进行配置。在绘制设置中的改变只影响当前激活文档，这些设置可以在StyleSheets/StationeryPads保存。6为了为整个文档设置绘图设置：从File中选择DocumentSettings，在出现的对话框中选择Drawing标签，出现如下：完成设置后，OK保存，该设置应用于整个文档。为所选对象进行绘图设置：先选择你要定义的对象，然后从Object打开ObjectSettings对话框：在其中进行完设置后，OK保存，该设置只用于该对象的属性。5、添加说明与原子标志ChemDraw可以帮助你创建以下类型的文本。7说明文本：-创建注解，化学名称，化学式，页标题和表中信息。原子标识文本-用化学符号标识原子和子结构使用者可以利用文本工具创建和编辑说明和原子标识，同时，可以在文档设定对话框和对象设定对话框编辑文本。只需打开File菜单中的DocumentSettings对话框，在其中选择Captions或AtomLabels来调整说明文本和原子标识。创建文本说明：你新创建的文本的格式被在DocumentSettings对话框中的Captions标签中设定。在你创建文本...
