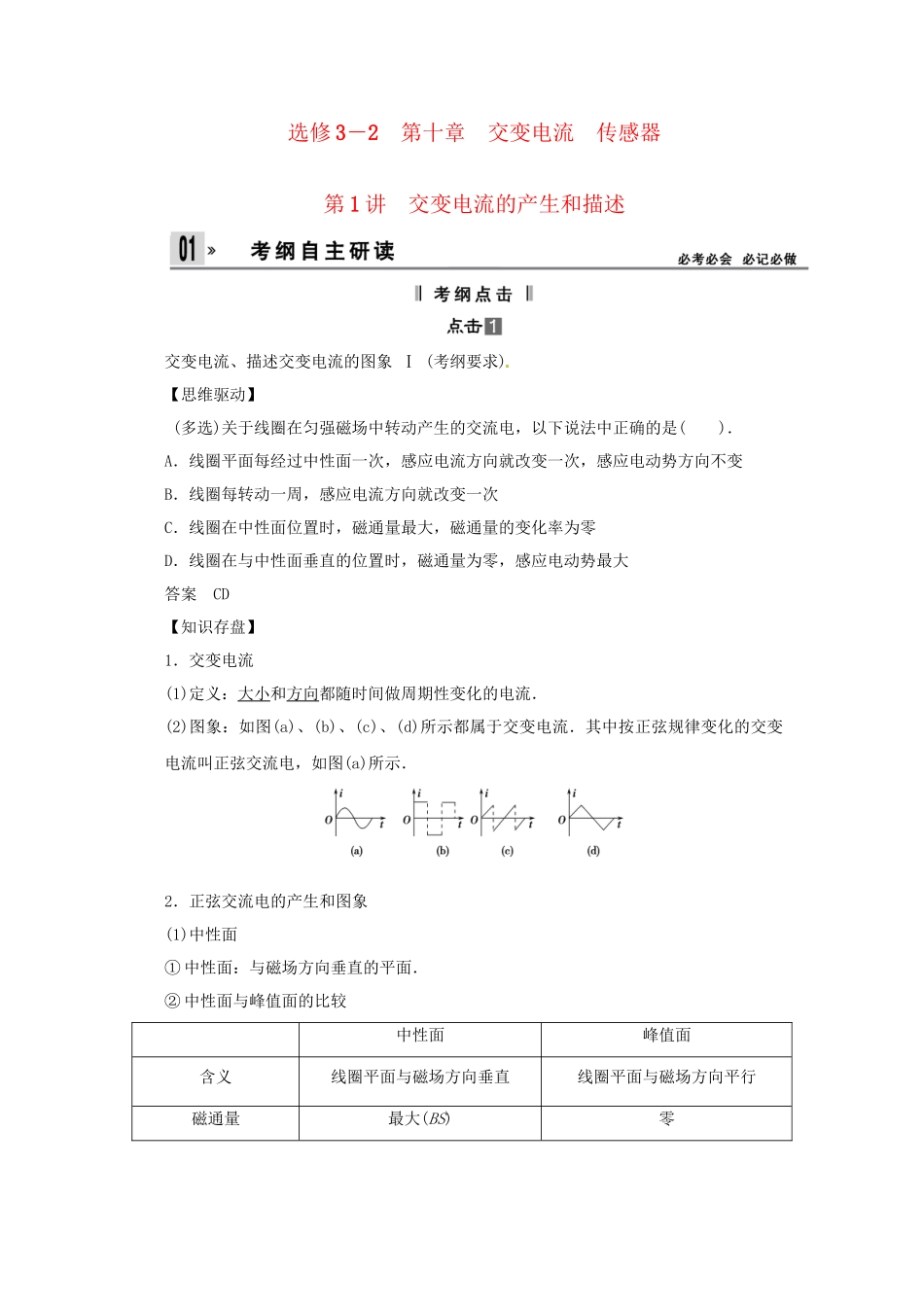

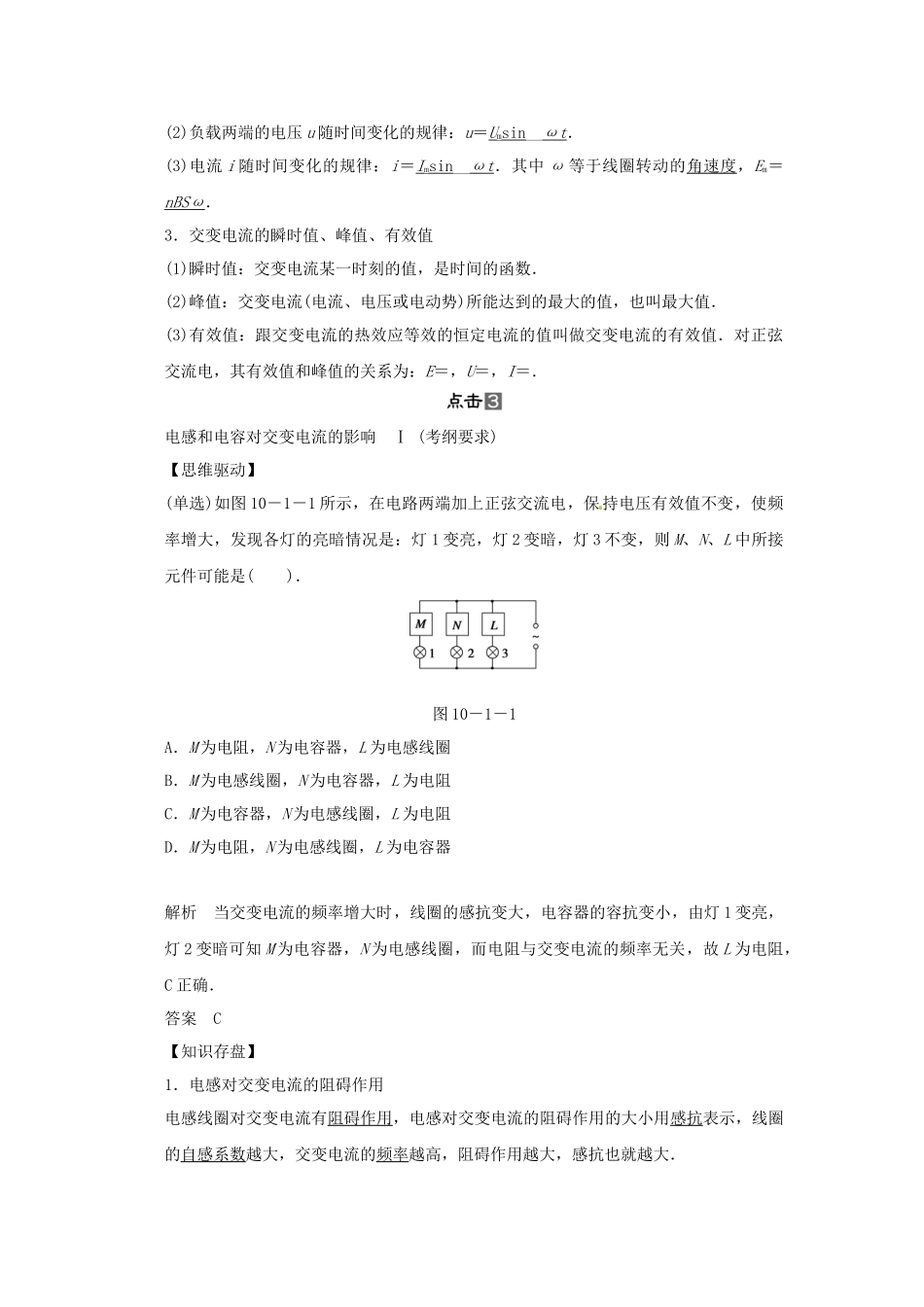

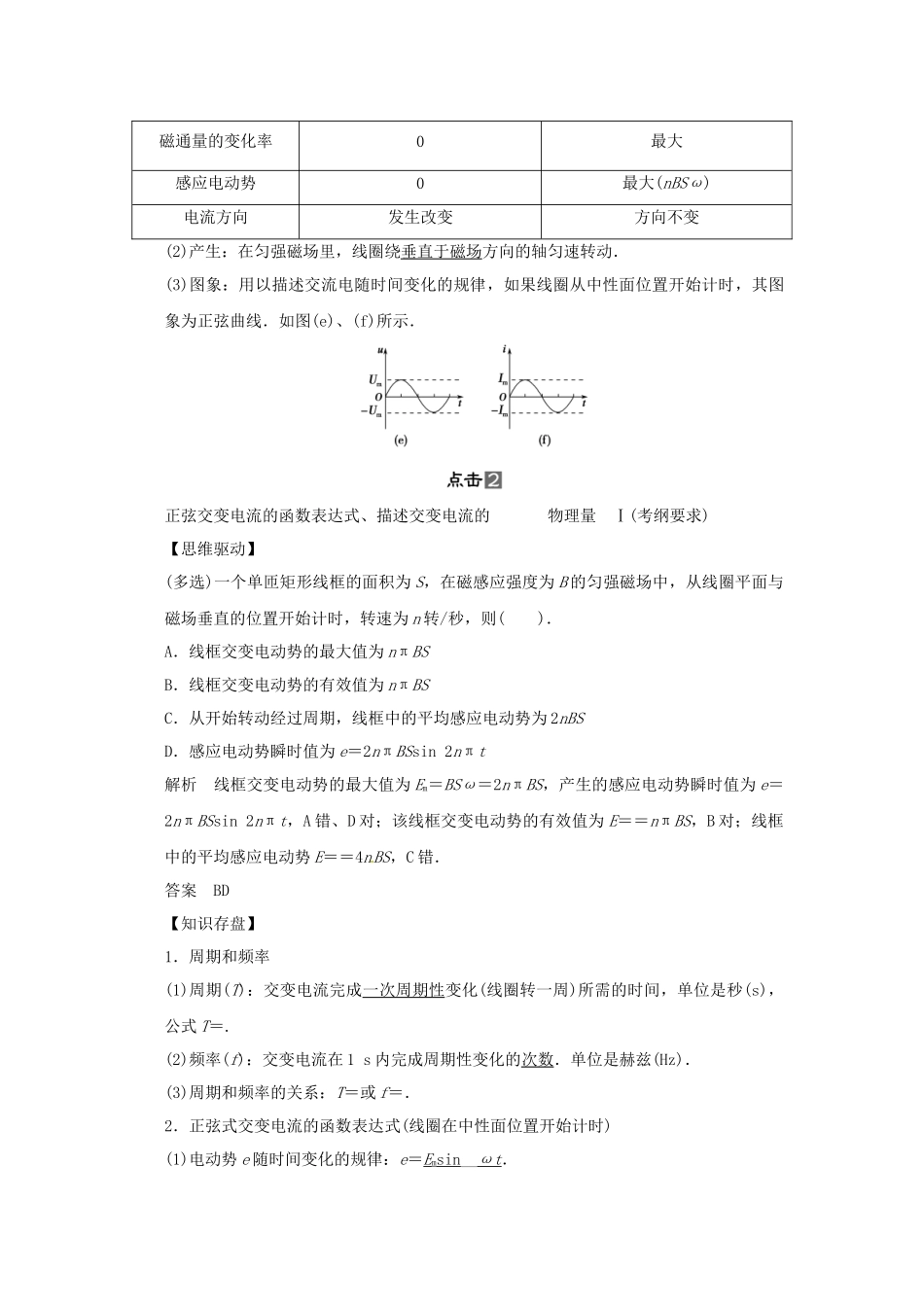

选修3－2第十章交变电流传感器第1讲交变电流的产生和描述交变电流、描述交变电流的图象Ⅰ(考纲要求)【思维驱动】(多选)关于线圈在匀强磁场中转动产生的交流电，以下说法中正确的是()．A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈在中性面位置时，磁通量最大，磁通量的变化率为零D．线圈在与中性面垂直的位置时，磁通量为零，感应电动势最大答案CD【知识存盘】1．交变电流(1)定义：大小和方向都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象(1)中性面①中性面：与磁场方向垂直的平面．②中性面与峰值面的比较中性面峰值面含义线圈平面与磁场方向垂直线圈平面与磁场方向平行磁通量最大(BS)零磁通量的变化率0最大感应电动势0最大(nBSω)电流方向发生改变方向不变(2)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(3)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图(e)、(f)所示．正弦交变电流的函数表达式、描述交变电流的物理量Ⅰ(考纲要求)【思维驱动】(多选)一个单匝矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则()．A．线框交变电动势的最大值为nπBSB．线框交变电动势的有效值为nπBSC．从开始转动经过周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBSsin2nπt解析线框交变电动势的最大值为Em＝BSω＝2nπBS，产生的感应电动势瞬时值为e＝2nπBSsin2nπt，A错、D对；该线框交变电动势的有效值为E＝＝nπBS，B对；线框中的平均感应电动势E＝＝4nBS，C错．答案BD【知识存盘】1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝.(2)频率(f)：交变电流在1s内完成周期性变化的次数．单位是赫兹(Hz)．(3)周期和频率的关系：T＝或f＝．2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律：e＝Emsin__ωt．(2)负载两端的电压u随时间变化的规律：u＝Umsin__ωt．(3)电流i随时间变化的规律：i＝Imsin__ωt．其中ω等于线圈转动的角速度，Em＝nBSω．3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E＝，U＝，I＝．电感和电容对交变电流的影响Ⅰ(考纲要求)【思维驱动】(单选)如图10－1－1所示，在电路两端加上正弦交流电，保持电压有效值不变，使频率增大，发现各灯的亮暗情况是：灯1变亮，灯2变暗，灯3不变，则M、N、L中所接元件可能是()．图10－1－1A．M为电阻，N为电容器，L为电感线圈B．M为电感线圈，N为电容器，L为电阻C．M为电容器，N为电感线圈，L为电阻D．M为电阻，N为电感线圈，L为电容器解析当交变电流的频率增大时，线圈的感抗变大，电容器的容抗变小，由灯1变亮，灯2变暗可知M为电容器，N为电感线圈，而电阻与交变电流的频率无关，故L为电阻，C正确．答案C【知识存盘】1．电感对交变电流的阻碍作用电感线圈对交变电流有阻碍作用，电感对交变电流的阻碍作用的大小用感抗表示，线圈的自感系数越大，交变电流的频率越高，阻碍作用越大，感抗也就越大．2．电容器对交变电流的阻碍作用“交变电流能够通过”电容器，电容器对交变电流有阻碍作用，电容器对交变电流的阻碍作用用容抗表示．电容器的电容越大．电容器对交变电流的阻碍作用就越小，也就是说，电容器的容抗就越小，电容器在交流电路中起的作用是通交流，隔直流，通高频、阻低频．交变电流的有效值是根据电流的热效应定义的，所以进行有效值计算时，要紧扣电流通过电阻生热(或热功率)进行计算．若图象部分是正弦(或余弦)交流电，其中的和周期部分可直接用I＝和U＝的...
