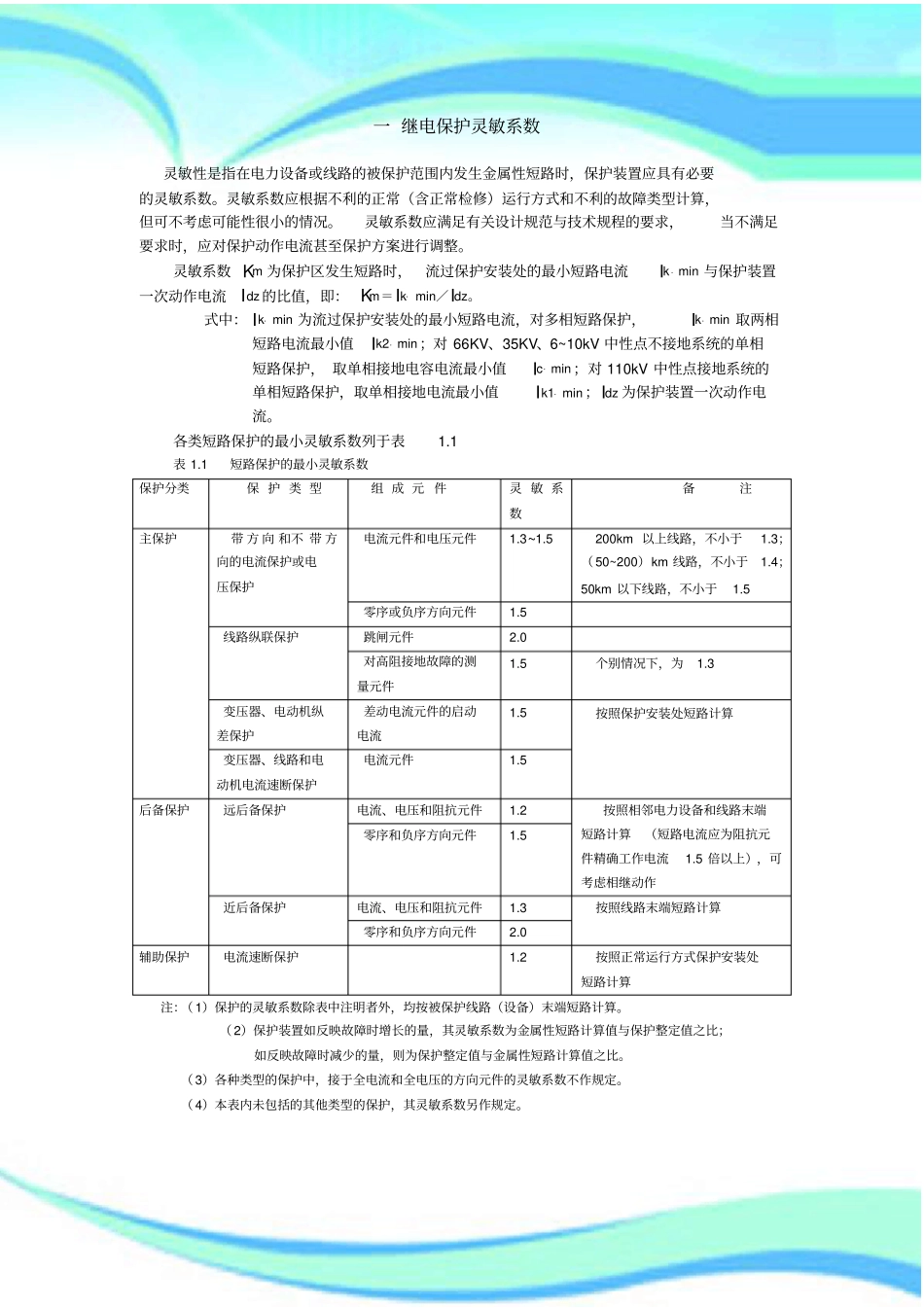

继电保护配置及整定计算_第3页
3/34
继电保护配置及整定计算————————————————————————————————作者:————————————————————————————————日期:一继电保护灵敏系数灵敏性是指在电力设备或线路的被保护范围内发生金属性短路时,保护装置应具有必要的灵敏系数。灵敏系数应根据不利的正常(含正常检修)运行方式和不利的故障类型计算,但可不考虑可能性很小的情况。灵敏系数应满足有关设计规范与技术规程的要求,当不满足要求时,应对保护动作电流甚至保护方案进行调整。灵敏系数Km为保护区发生短路时,流过保护安装处的最小短路电流Ik·min与保护装置一次动作电流Idz的比值,即:Km=Ik·min/Idz。式中:Ik·min为流过保护安装处的最小短路电流,对多相短路保护,Ik·min取两相短路电流最小值Ik2·min;对66KV、35KV、6~10kV中性点不接地系统的单相短路保护,取单相接地电容电流最小值Ic·min;对110kV中性点接地系统的单相短路保护,取单相接地电流最小值Ik1·min;Idz为保护装置一次动作电流。各类短路保护的最小灵敏系数列于表1.1表1.1短路保护的最小灵敏系数保护分类保护类型组成元件灵敏系数备注主保护带方向和不带方向的电流保护或电压保护电流元件和电压元件1.3~1.5200km以上线路,不小于1.3;(50~200)km线路,不小于1.4;50km以下线路,不小于1.5零序或负序方向元件1.5线路纵联保护跳闸元件2.0对高阻接地故障的测量元件1.5个别情况下,为1.3变压器、电动机纵差保护差动电流元件的启动电流1.5按照保护安装处短路计算变压器、线路和电动机电流速断保护电流元件1.5后备保护远后备保护电流、电压和阻抗元件1.2按照相邻电力设备和线路末端短路计算(短路电流应为阻抗元件精确工作电流1.5倍以上),可考虑相继动作零序和负序方向元件1.5近后备保护电流、电压和阻抗元件1.3按照线路末端短路计算零序和负序方向元件2.0辅助保护电流速断保护1.2按照正常运行方式保护安装处短路计算注:(1)保护的灵敏系数除表中注明者外,均按被保护线路(设备)末端短路计算。(2)保护装置如反映故障时增长的量,其灵敏系数为金属性短路计算值与保护整定值之比;如反映故障时减少的量,则为保护整定值与金属性短路计算值之比。(3)各种类型的保护中,接于全电流和全电压的方向元件的灵敏系数不作规定。(4)本表内未包括的其他类型的保护,其灵敏系数另作规定。二电力变压器保护1电力变压器保护配置电力变压器的继电保护配置见表4.1-1表4.1-1电力变压器的继电保护配置变压器容量(kVA)保护装置名称备注带时限的过电流保护注(1)电流速断保护纵联差动保护低压侧单相接地保护注(2)过负荷保护瓦斯保护注(4)温度保护注(5)<400-----315kVA的车间内油浸变压器装置-一般用高压熔断器保护400~630高压侧采用断路器时装设高压侧采用断路器且过电流保护时限0.5s时装设装设并联运行的变压器装设,作为其他备用电源的变压器根据过负荷的可能性装设注(3)车间内变压器装设800装设1000~1600装设过电流保时限0.5s时装设装设2000~5000当电流速断保护不能满足灵敏要求时装设5000kVA的单相变压器宜装设远距离测温装置8000kVA装设远距离测温装置6300~8000单独运行的变压器或负荷不太重要的变压器装设并列运行的变压器或重要变压器或当电流速断不能满足灵敏性要求时装设10000装设装设装设装设注:(1)当带时限的过电流保护不能满足灵敏性要求时,应采用低电压闭锁的带时限的过电流;(2)当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时,应装设变压器低压侧中性线上安装电流互感器的零序过电流保护;(3)低压侧电压为230/400V的变压器,当低压侧出线断路器带有过负荷保护时,可不装设专用的过负荷保护;(4)密闭油浸变压器装设压力保护;(5)干式变压器均应装设温度保护。2电力变压器整定计算电力变压器的各种整定计算见表4.1-2。表4.1-2电力变压器电流保护整定计算保护名称计算项目和公式符号说明过电流保护保护装置的动作电流(应躲过可能出现的过负荷电流)1ghlrTdzjkjxhKIIKKKnA保护装置的灵敏系数(按电力系统最小运行方式下,低压侧两相短路...
