综合管廊裂缝及变形缝渗漏修补方案VIP专享VIP免费

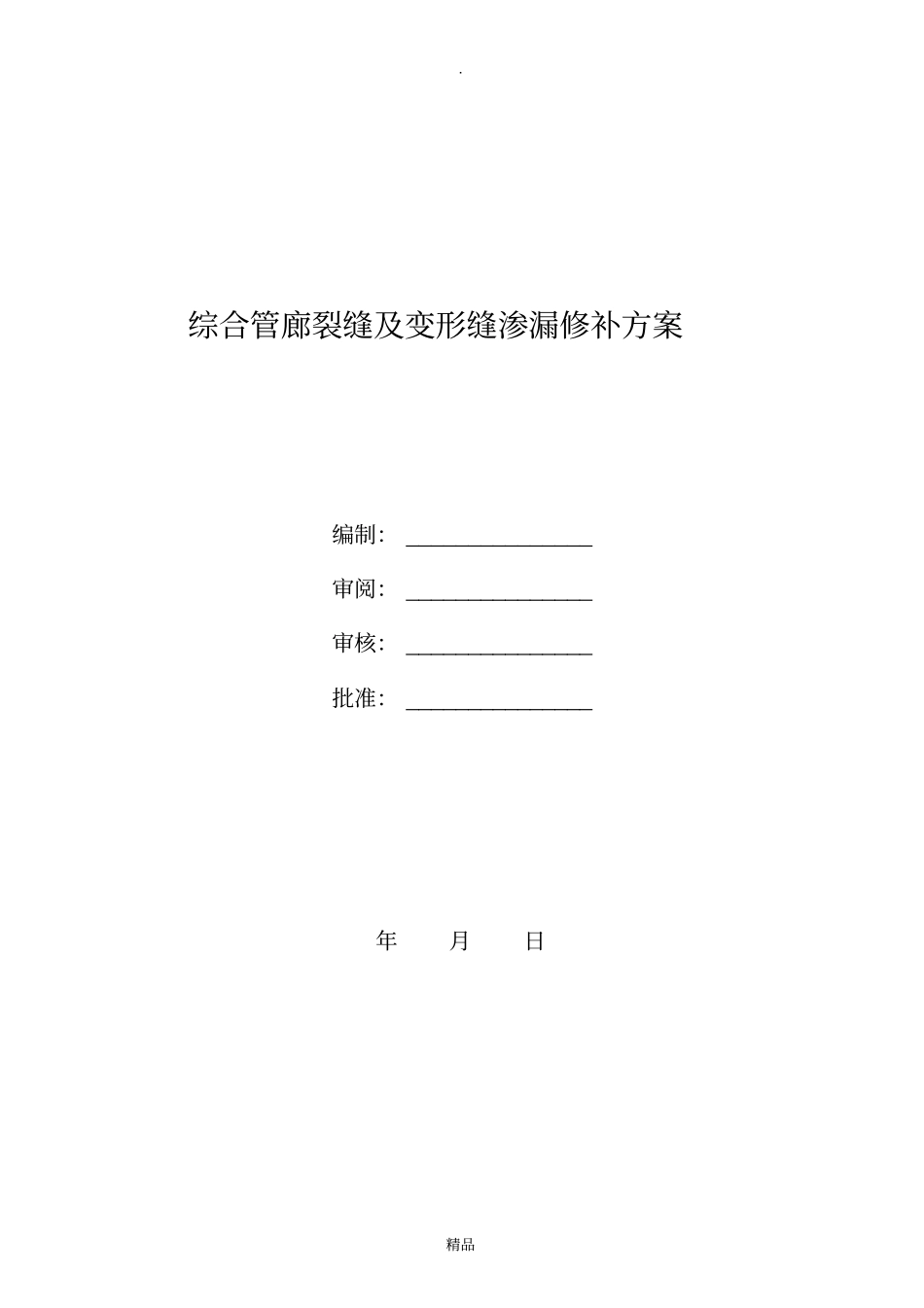

.精品综合管廊裂缝及变形缝渗漏修补方案编制：_______________审阅：_______________审核：_______________批准：_______________年月日.精品目录一、编制依据..............................................1二、工程概况..............................................1三、裂缝修补方案..........................................1四、变形缝渗漏修补方案....................................5五、质量保证措施..........................................9六、安全保证措施.........................................10.精品一、编制依据1、《混凝土裂缝用环氧树脂灌浆材料》（JC/T1041—2007）2、《混凝土结构加固设计规范》（GB50367-2013）3、《建筑结构加固工程施工质量验收规范》（GB50550-2010）4、《地下防水工程技术规范》（GB50108-2008）5、《地下防水工程质量验收规范》（GB50208-2011）6、《水泥基渗透结晶型防水材料》（GB18445-2012）7、《现行防水材料标准及施工规范汇编》中国建筑工业出版社8、根据专家裂缝产生与预防研讨会建议和要求。二、裂缝修补方案根据专家建议及本工程管廊外防水设计要求进行修补，采用两种修补方法具体如下：1、环氧树脂注浆及胶泥外补法依据和现场情况，大于0.2㎜以上的竖向裂缝，割V形槽填充环氧胶泥相结合的方法进行修补，以恢复其剪力墙的整体性及使用功能，防止钢筋锈蚀。灌浆材料采用环氧树脂裂缝灌浆液，其主要成分由主液（E-44环氧树脂）、稀释剂、固化剂和真料等组成。其优点是；具有粘接性能优异、收缩性小、耐腐蚀、耐久性好等。封缝采用环氧胶泥和环氧砂浆。灌浆设备自动压力灌浆器系列（冶金工业部建筑研究院研制生产）1、压力灌浆施工工艺（采用YJ-自动压力灌浆技术）裂缝调查→清洁裂缝→安设底座→封闭裂缝→浆液注入→拆除.精品灌浆器→拆除底座→结束。.精品施工工艺流程：（1）根据现场调查确定具体施工方案：在施工前，对拟实施化学灌浆的裂缝宽度、长度走向认真的检查，并做好具体的标记。（2）基层处理：采用钢刷将裂缝两侧表面的灰尘、浮渣清理干净，宽度≥5mm。（3）确定注入口及安设底座：灌浆底座的设置间距根据裂缝大小、走向及结构形滨海六路地下综合管廊工程式而定，一般为10~20㎝。原则上缝窄应密，缝宽可稀，但每条裂缝至少需要布置两个或两个以上的底座。底座的安设采用原子灰进行固定。对于贯穿裂缝，应在剪力墙裂缝两侧均安设灌浆底座，一侧灌注时另一侧裂缝必须封闭。（4）封闭裂缝：其目的在于使裂缝成为一个封闭性的空腔。采用原子灰沿裂缝表面涂刮，封缝宽度以注浆时不能漏浆为原则。（5）配制浆液：环氧树脂、塑化剂和稀释剂组成的主剂在试验室预先配制好。主剂和固化剂现场配制混合后必须搅拌均匀，待反应热量降低后方可注入软管。（6）安设灌浆器：将配好的灌浆树脂注入软管中，把装有树脂的灌浆器旋紧于底座上。（7）灌浆：1）机具内弹簧压力为6㎏，注入起始压力为20kpa，逐渐增大至60kpa。2）软管可装树脂为50g，有效注入量为40g；.精品3）确定树脂注入量可根据裂缝宽、深、长度计算：W=a.b.c.d式中：W—理论注入树脂量（g）a—裂缝长度（㎜）b—裂缝宽度（㎜）c—裂缝深度（㎜）d—树脂比重根据经验，实际需要用树脂约为理论量的1.3倍以上。4）灌浆顺序应采用从裂缝下端依次向上灌注。5）灌浆压力稳定后应保持一定时间，以满足灌浆要求，保证灌浆质量。6）灌浆时，邻近的底座必须用堵头封死，以防漏浆。7）松开灌溉浆器弹簧，确定注入状态，如树脂不足可补充继续注入。8）注入完毕：待注入速度降低确认不再进胶后，可拆除灌浆器，用堵头将底座堵死。9）树脂固化后敲掉底座及堵头，修补表面封缝胶。（2）修补质量检查灌浆结束后，随机选取三点通入压缩空气检查灌浆是否密实。YJ—自动压力灌浆器是一种袖珍式可对混凝土微细裂缝进行自动灌浆注入的新型工具。该机具构造新颖经巧，长度为26㎝，重量仅110g。勿需用电、操作简便、施工快捷，可在水平、垂直待任何方向安设使用，在一些特殊工作面（如无电源、有障碍、高空、野外）尤其显示出优越性。注浆时根据裂缝长度可数个或数十个同时...
