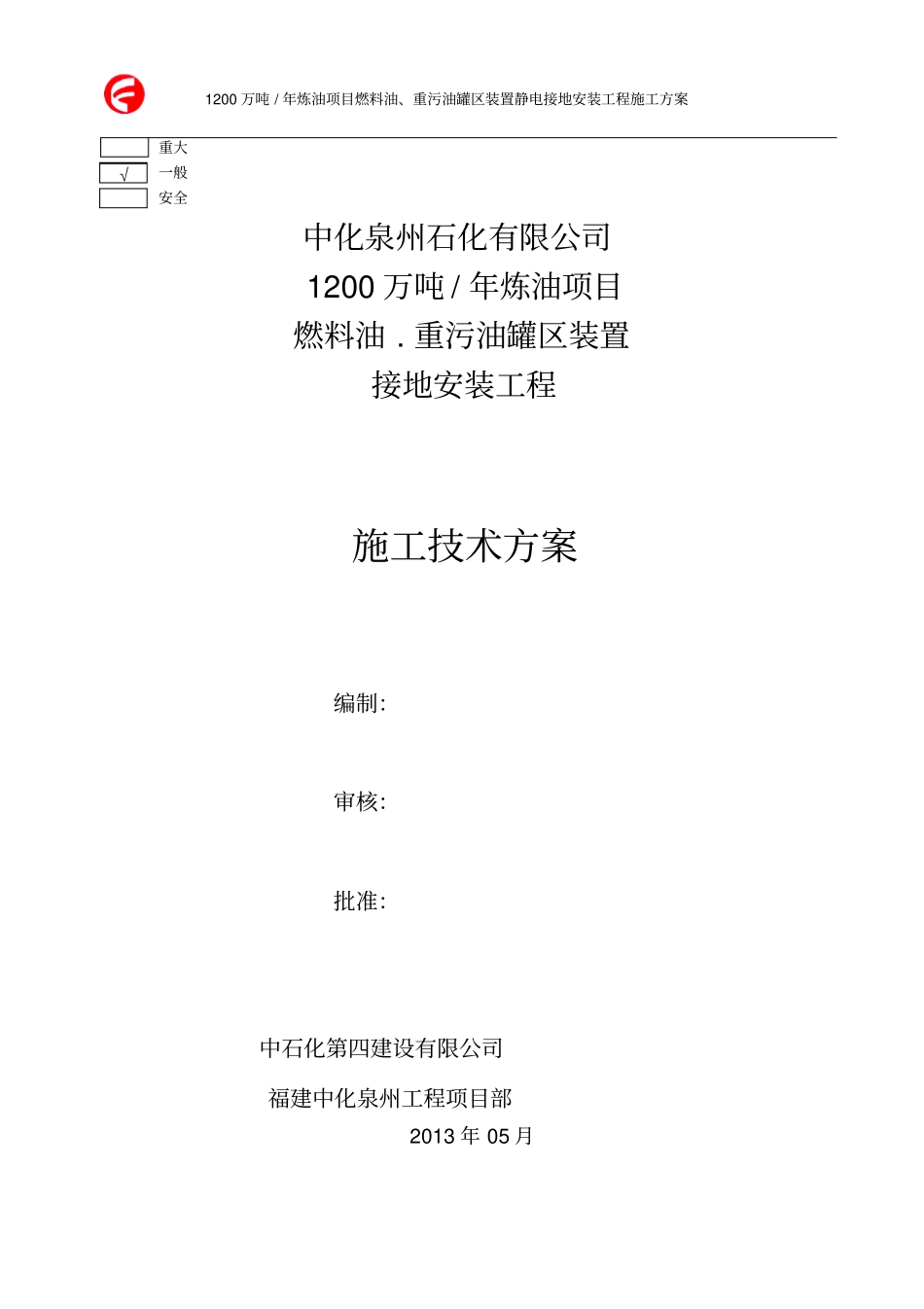

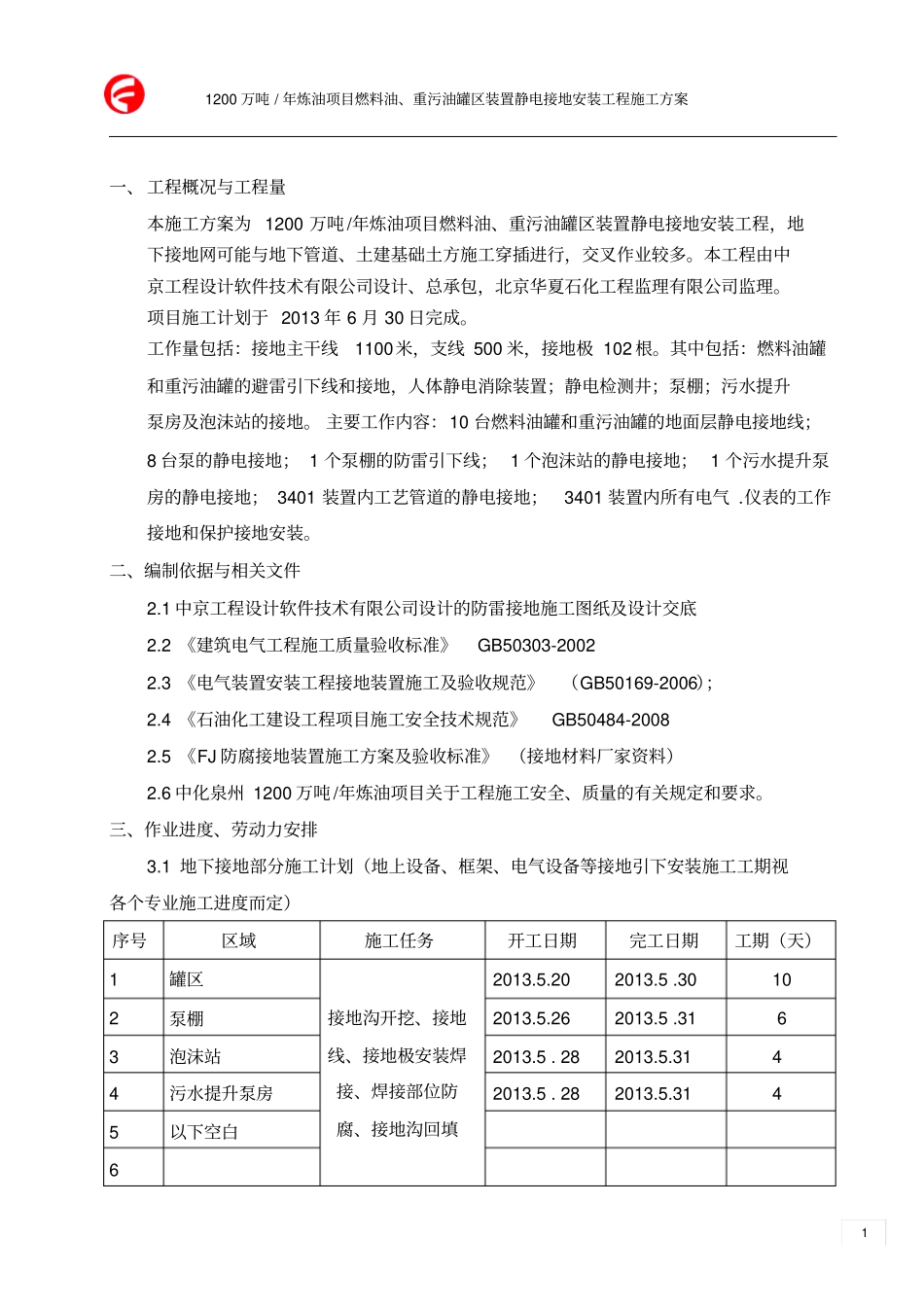

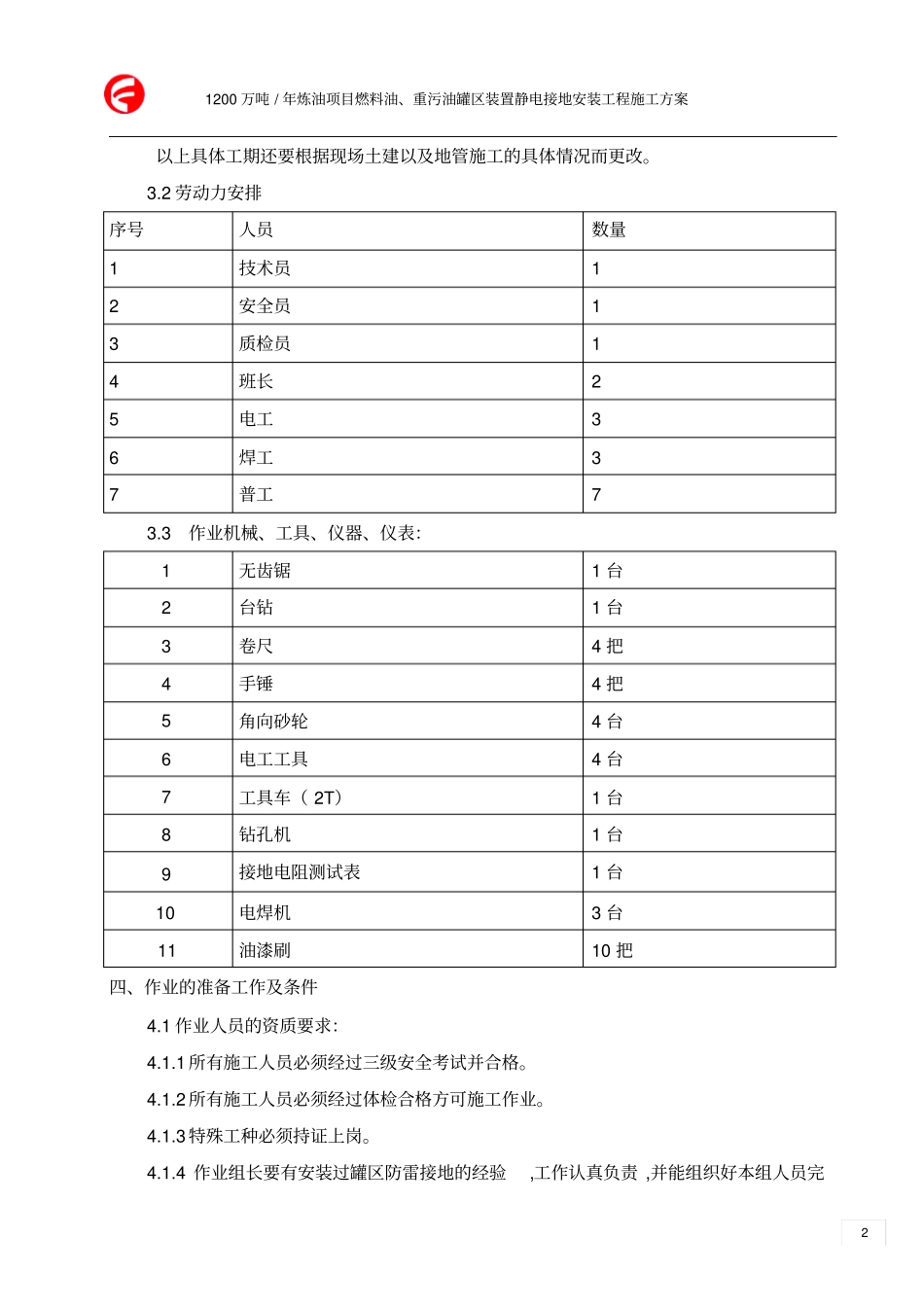

1200万吨/年炼油项目燃料油、重污油罐区装置静电接地安装工程施工方案重大一般安全中化泉州石化有限公司1200万吨/年炼油项目燃料油.重污油罐区装置接地安装工程施工技术方案编制：审核：批准：中石化第四建设有限公司福建中化泉州工程项目部2013年05月√1200万吨/年炼油项目燃料油、重污油罐区装置静电接地安装工程施工方案1一、工程概况与工程量本施工方案为1200万吨/年炼油项目燃料油、重污油罐区装置静电接地安装工程，地下接地网可能与地下管道、土建基础土方施工穿插进行，交叉作业较多。本工程由中京工程设计软件技术有限公司设计、总承包，北京华夏石化工程监理有限公司监理。项目施工计划于2013年6月30日完成。工作量包括：接地主干线1100米，支线500米，接地极102根。其中包括：燃料油罐和重污油罐的避雷引下线和接地，人体静电消除装置；静电检测井；泵棚；污水提升泵房及泡沫站的接地。主要工作内容：10台燃料油罐和重污油罐的地面层静电接地线；8台泵的静电接地；1个泵棚的防雷引下线；1个泡沫站的静电接地；1个污水提升泵房的静电接地；3401装置内工艺管道的静电接地；3401装置内所有电气.仪表的工作接地和保护接地安装。二、编制依据与相关文件2.1中京工程设计软件技术有限公司设计的防雷接地施工图纸及设计交底2.2《建筑电气工程施工质量验收标准》GB50303-20022.3《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）；2.4《石油化工建设工程项目施工安全技术规范》GB50484-20082.5《FJ防腐接地装置施工方案及验收标准》（接地材料厂家资料）2.6中化泉州1200万吨/年炼油项目关于工程施工安全、质量的有关规定和要求。三、作业进度、劳动力安排3.1地下接地部分施工计划（地上设备、框架、电气设备等接地引下安装施工工期视各个专业施工进度而定）序号区域施工任务开工日期完工日期工期（天）1罐区接地沟开挖、接地线、接地极安装焊接、焊接部位防腐、接地沟回填2013.5.202013.5.30102泵棚2013.5.262013.5.3163泡沫站2013.5.282013.5.3144污水提升泵房2013.5.282013.5.3145以下空白61200万吨/年炼油项目燃料油、重污油罐区装置静电接地安装工程施工方案2以上具体工期还要根据现场土建以及地管施工的具体情况而更改。3.2劳动力安排序号人员数量1技术员12安全员13质检员14班长25电工36焊工37普工73.3作业机械、工具、仪器、仪表：1无齿锯1台2台钻1台3卷尺4把4手锤4把5角向砂轮4台6电工工具4台7工具车（2T）1台8钻孔机1台9接地电阻测试表1台10电焊机3台11油漆刷10把四、作业的准备工作及条件4.1作业人员的资质要求：4.1.1所有施工人员必须经过三级安全考试并合格。4.1.2所有施工人员必须经过体检合格方可施工作业。4.1.3特殊工种必须持证上岗。4.1.4作业组长要有安装过罐区防雷接地的经验,工作认真负责,并能组织好本组人员完1200万吨/年炼油项目燃料油、重污油罐区装置静电接地安装工程施工方案3成所承担的作业任务。4.1.5施工人员要有一定的电气安装经验,听从指挥,积极肯干。4.2作业机械、工具、仪器、仪表要求：4.2.1电焊机.冲击钻等电动工具性能稳定,能满足现场使用。4.2.2仪器、仪表等要经校验合格,并在有效期内使用。4.3作业技术交底的安排4.3.1图纸交底：就所到的图纸对施工人员进行讲解,各部分接地的位置及要求,安装方法及注意事项,使作业人员能看懂图纸。4.3.2现场交底：按照施工图在现场讲解接地线的走向，安装方法及步骤。4.3.3对于变更的图纸要及时通知施工人员,并特别交代变更内容,变更后的安装方法。4.3.4坚决做到先交底，后施工的程序。对于不参加交底的施工的人员坚决不允许参加该项目的施工。4.4工程材料、半成品的质量要求4.4.1工程材料、半成品的材质和型号、规格均要与图纸中设计相一致,并能满足现场实际使用。4.4.2材料、半成品均要有出厂合格证,并经现场验收、检验合格后方可使用。4.5作业环境的质量要求4.5.1土建基础施工完毕并交付使用,现场清洁。4.5.2具有满足现场施工时使用的临时电源。4.5.3尽可能避免交叉作业。五、施工方法、步骤及作业程序本工程采用接地线为纳米碳复合防腐热镀锌扁钢、纳米碳复合防腐镀锌角钢。在施工时要积极配...
