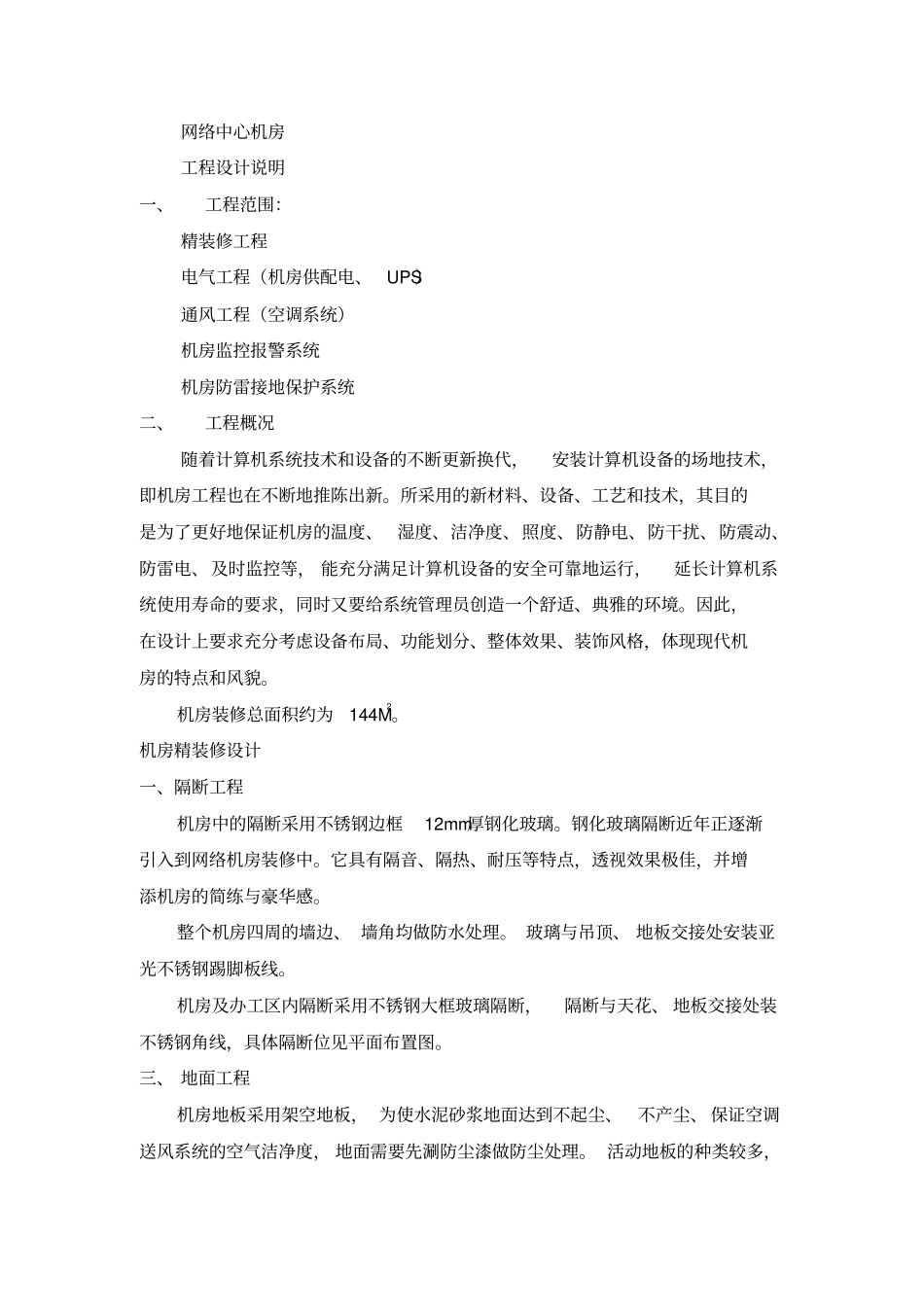

网络中心机房工程设计说明一、工程范围：精装修工程电气工程（机房供配电、UPS）通风工程（空调系统）机房监控报警系统机房防雷接地保护系统二、工程概况随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技术，即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划分、整体效果、装饰风格，体现现代机房的特点和风貌。机房装修总面积约为144M2。机房精装修设计一、隔断工程机房中的隔断采用不锈钢边框12mm厚钢化玻璃。钢化玻璃隔断近年正逐渐引入到网络机房装修中。它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感。整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装亚光不锈钢踢脚板线。机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处装不锈钢角线，具体隔断位见平面布置图。三、地面工程机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。它们的表面都是粘贴ＰＶＣ抗静电贴面。我们为本机房选用“华集”全钢防静活动地板，可与地面装饰效果相协调。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。三、门窗工程整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃。1、设备间：单开玻璃门一套。2、网络机房：双开防火防盗门一套。四、天花吊顶工程根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采用规格为600×600×0.8mm的“新景”微孔铝制天花板进行铺设，该天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统，具抗静电、抗干扰的作用。为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天花、墙面、地面保温使机房具有防潮、防尘、保温的性能。四、墙面装饰工程墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增强保温、隔热、隔音、防尘等性能从而改善环境条件。主机房墙面、地面及梁面上刷防霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉的效果。机房应采用国产优质铝塑板，在选择墙面板材料时，要求能满足屏蔽系统和等电位系统的需求。国产优质铝塑板生产流程采用目前最新技术及工艺，外观光亮，且性能价格比优，因此国产优质铝塑板无疑是最佳的方案。在现代科技及工业的高速发展，材料领域的广泛应用中，国产优质铝塑板饰面光学效果，洁净程度、安全性，施工质量、施工条件均为最佳，国产优质铝塑板还能满足屏蔽系统的需求。施工时，我们主要有以下四个步骤进行：1、平整墙面，使用水泥沙浆找平，为下一步提供良好的工作面；2、采用2mm厚的轻钢龙骨，把它固定到墙面上，成为未来装饰墙面的骨架，同时预留屏蔽接地的引出线，（分布在不同位置的六处地方，形成多点连接）；3、选取9mm的优质埃特板，固定到龙骨上；4、选取3mm的银白色的国产铝塑板沾在埃特板上，接封处采用银白色玻璃胶封边。7.3配电系统设计一、主要考虑因素及设计方案一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的UPS电源和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。我们为该项目考虑与设计的内容如下：1、机房内用电设备供电电源均为三相五线制及单相三线制，采用双回路供电；2、用电设备作接地保护，并入土建大楼配电系统；3、机房用电设备、配电线路装置过流过载两段保护，同时配电系统各级之间有选择性地配合，配电以放射式向用电设备供电；4、...
