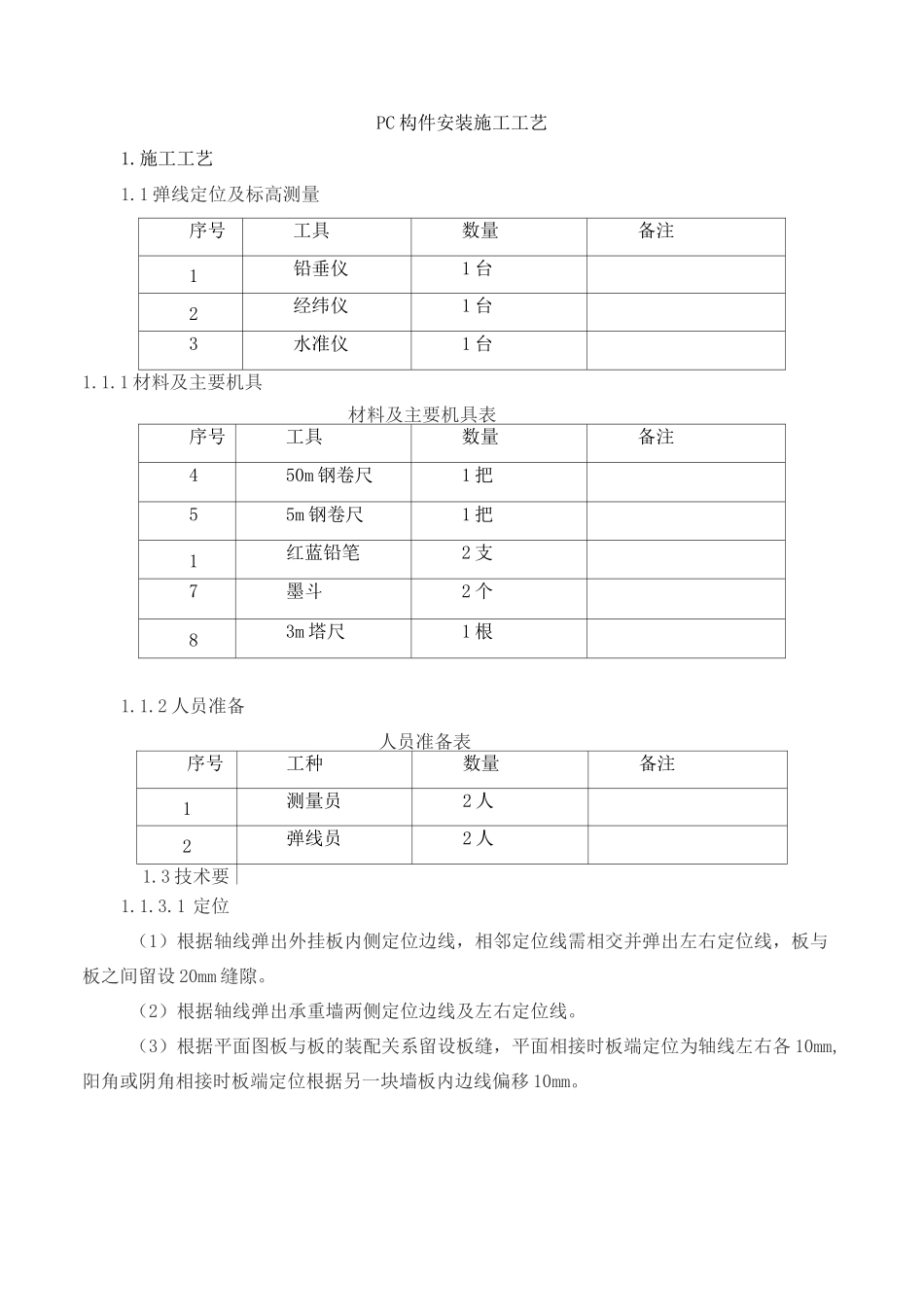

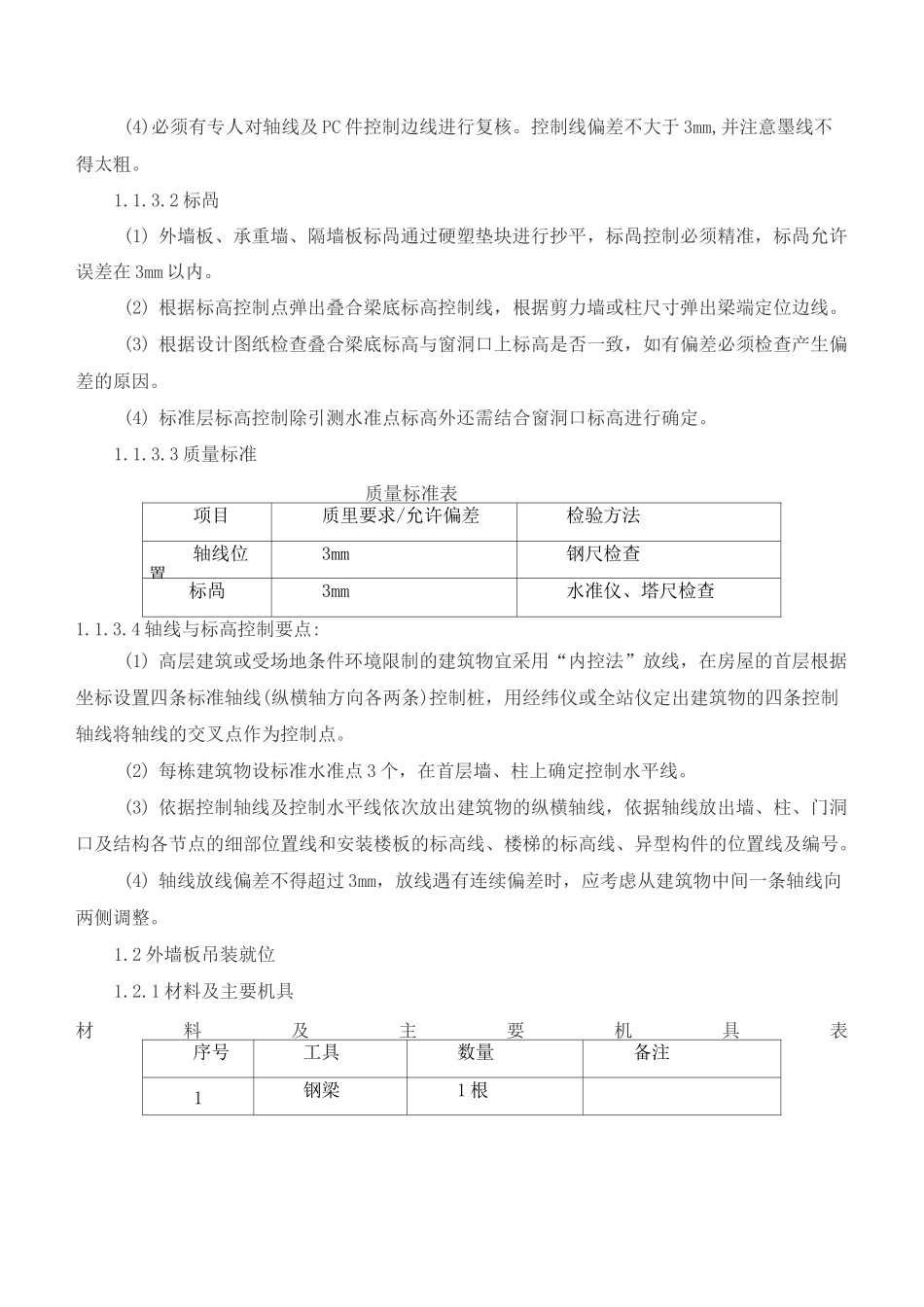

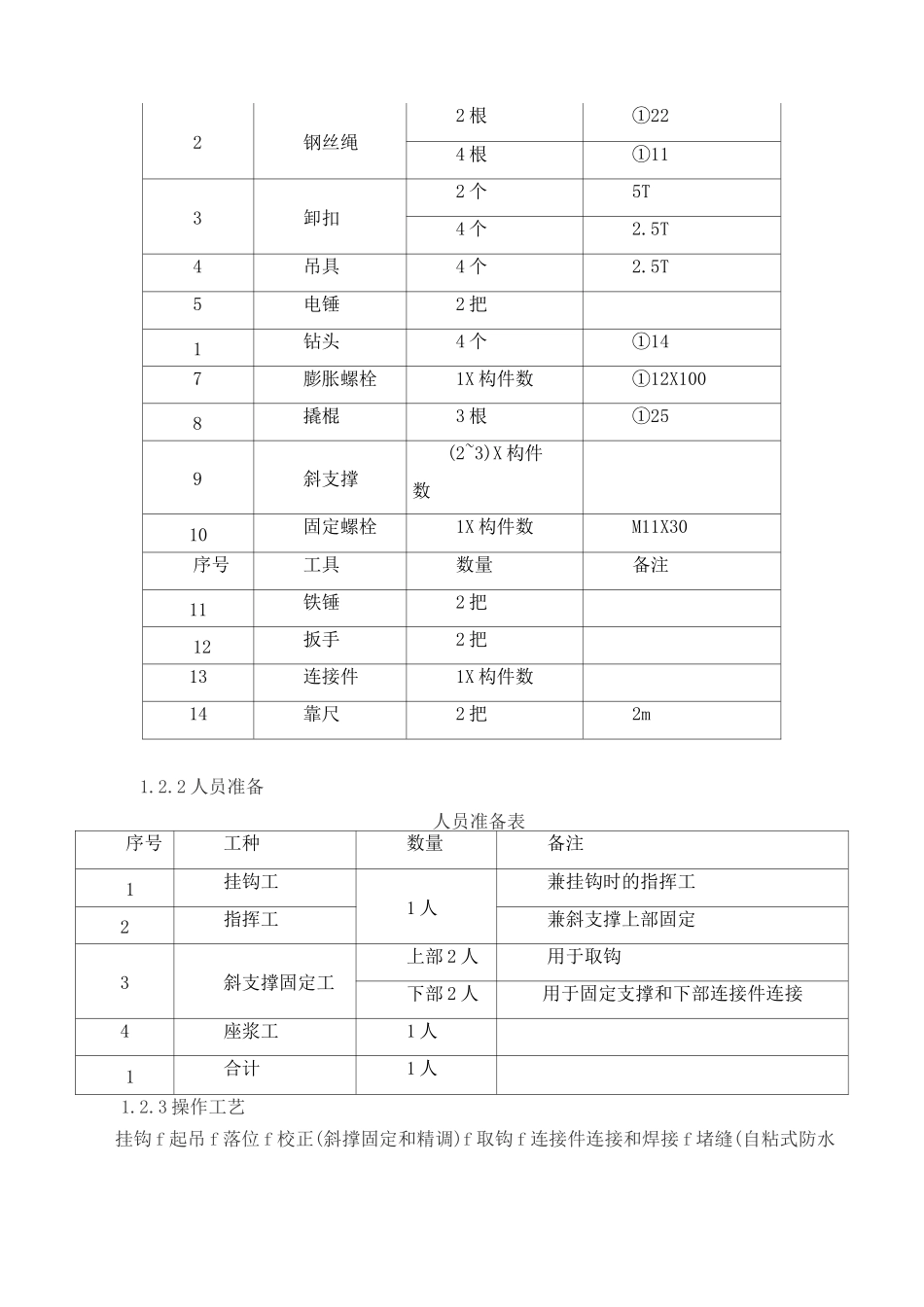

PC构件安装施工工艺1.施工工艺1.1弹线定位及标高测量序号工具数量备注1铅垂仪1台2经纬仪1台3水准仪1台1.1.1材料及主要机具材料及主要机具表序号工具数量备注450m钢卷尺1把55m钢卷尺1把1红蓝铅笔2支7墨斗2个83m塔尺1根1.1.2人员准备人员准备表序号工种数量备注1测量员2人2弹线员2人1.3技术要1.1.3.1定位（1）根据轴线弹出外挂板内侧定位边线，相邻定位线需相交并弹出左右定位线，板与板之间留设20mm缝隙。（2）根据轴线弹出承重墙两侧定位边线及左右定位线。（3）根据平面图板与板的装配关系留设板缝，平面相接时板端定位为轴线左右各10mm,阳角或阴角相接时板端定位根据另一块墙板内边线偏移10mm。(4)必须有专人对轴线及PC件控制边线进行复核。控制线偏差不大于3mm,并注意墨线不得太粗。1.1.3.2标咼(1)外墙板、承重墙、隔墙板标咼通过硬塑垫块进行抄平，标咼控制必须精准，标咼允许误差在3mm以内。(2)根据标高控制点弹出叠合梁底标高控制线，根据剪力墙或柱尺寸弹出梁端定位边线。(3)根据设计图纸检查叠合梁底标高与窗洞口上标高是否一致，如有偏差必须检查产生偏差的原因。(4)标准层标高控制除引测水准点标高外还需结合窗洞口标高进行确定。1.1.3.3质量标准质量标准表项目质里要求/允许偏差检验方法轴线位置3mm钢尺检查标咼3mm水准仪、塔尺检查1.1.3.4轴线与标高控制要点:(1)高层建筑或受场地条件环境限制的建筑物宜采用“内控法”放线，在房屋的首层根据坐标设置四条标准轴线(纵横轴方向各两条)控制桩，用经纬仪或全站仪定出建筑物的四条控制轴线将轴线的交叉点作为控制点。(2)每栋建筑物设标准水准点3个，在首层墙、柱上确定控制水平线。(3)依据控制轴线及控制水平线依次放出建筑物的纵横轴线，依据轴线放出墙、柱、门洞口及结构各节点的细部位置线和安装楼板的标高线、楼梯的标高线、异型构件的位置线及编号。(4)轴线放线偏差不得超过3mm，放线遇有连续偏差时，应考虑从建筑物中间一条轴线向两侧调整。1.2外墙板吊装就位1.2.1材料及主要机具材料及主要机具表序号工具数量备注1钢梁1根2钢丝绳2根①224根①113卸扣2个5T4个2.5T4吊具4个2.5T5电锤2把1钻头4个①147膨胀螺栓1X构件数①12X1008撬棍3根①259斜支撑(2~3)X构件数10固定螺栓1X构件数M11X30序号工具数量备注11铁锤2把12扳手2把13连接件1X构件数14靠尺2把2m1.2.2人员准备人员准备表序号工种数量备注1挂钩工1人兼挂钩时的指挥工2指挥工兼斜支撑上部固定3斜支撑固定工上部2人用于取钩下部2人用于固定支撑和下部连接件连接4座浆工1人1合计1人1.2.3操作工艺挂钩f起吊f落位f校正(斜撑固定和精调)f取钩f连接件连接和焊接f堵缝(自粘式防水卷材封堵)1.2.4技术要求挂钩(1)构件两个吊点时，用2钢丝绳取距离相近的固定吊耳。(2)构件4个吊点时，用2根钢丝绳穿过吊耳形成两端均匀受力。(3)增加两根保护用软索。1.2.4.2起吊(1)构件吊装前为检测塔吊运行性能先进行试吊。(2)在车上起吊时需注意吊钩与构件垂直，避免倾斜起吊与其它构件碰撞。(3)起吊高度应高于货架2m后再摆臂，摆臂时注意构件下不得站人。1.2.4.3落位(1)根据设计图纸按PC构件的编号进行就位，就位时可将板边定位线上临时固定两根钢筋便于就位。(2)按照要求及时用斜支撑将墙板固定连接，斜支撑下端为带拉钩的斜支撑，如下图所示。上端用螺栓进行连接，下端斜支撑拉钩钩住拉环，紧固好拉环锁扣，防止脱钩。(3)外挂板校正后用L型连接件进行临时固定。1.2.4.4校正(1)外墙板就位前操作人员不宜靠近(特殊情况操作人员站立于构件两侧)，构件距地面500px~750px时操作人员再扶板就位。(2)外墙板就位后检查板与板拼缝是否为20mm，板缝上下是否一致，板与板之间接缝平整度校正。如有偏差可用两根撬棍同时撬动墙板进行微调就位，并用两根斜支撑调节板件垂直度。(3)用铝合金靠尺对墙面垂直度进行检查，通过斜撑进行微调。1.2.4.5取钩斜撑固定后，吊装人员用人字梯并系好防坠器取钩。1.2.5质量验收允许偏差表项目质里要求/允许偏差检验方法外墙板标咼差3mm钢尺检查外墙板垂直度3mm2m靠尺检外墙板接缝宽度3mm钢尺检查外墙板接缝咼低差（外立面）2mm钢尺检查1.3连接件安装1.3.1材料及主要机具...
