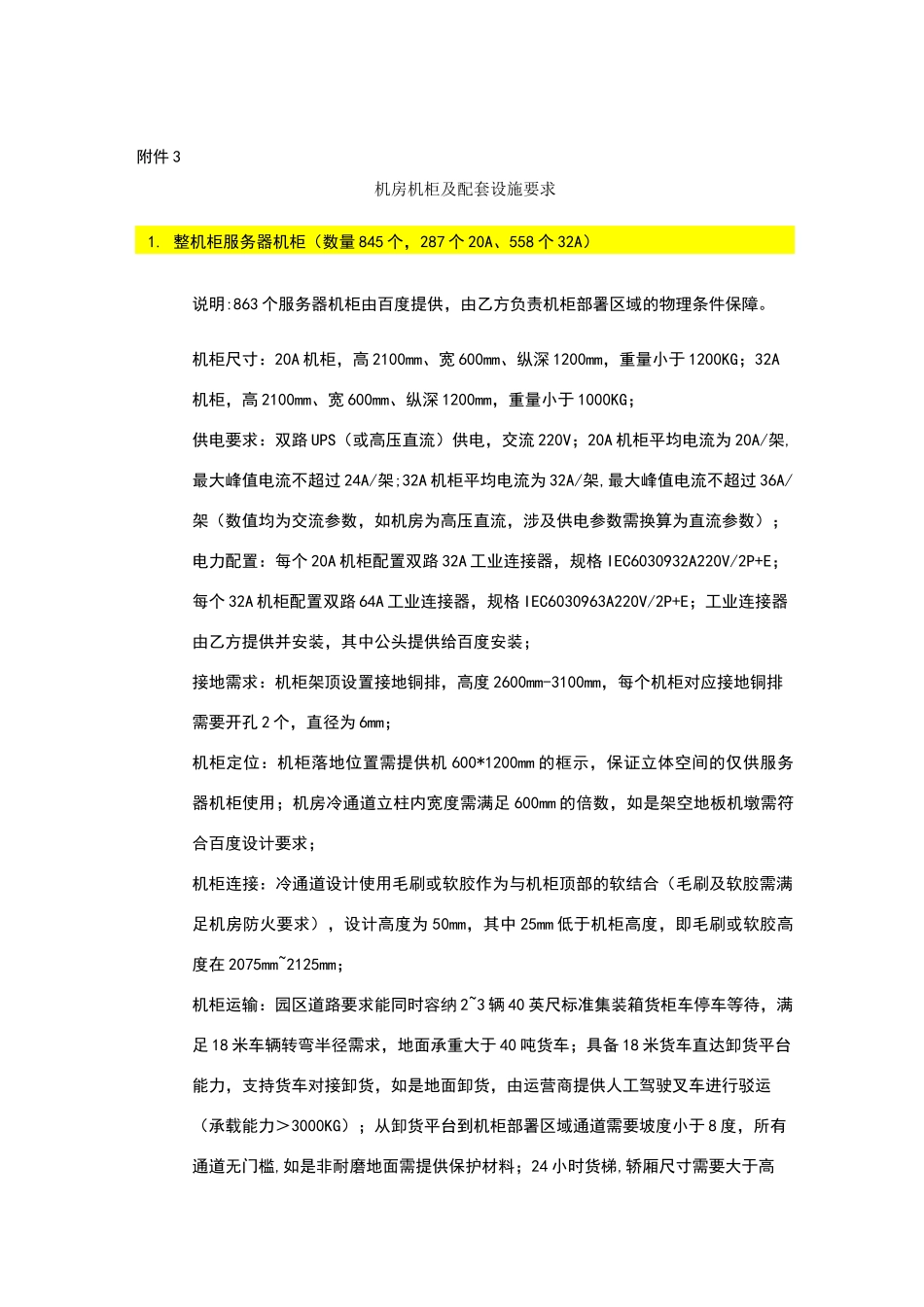

附件3机房机柜及配套设施要求1.整机柜服务器机柜（数量845个，287个20A、558个32A）说明:863个服务器机柜由百度提供，由乙方负责机柜部署区域的物理条件保障。机柜尺寸：20A机柜，高2100mm、宽600mm、纵深1200mm，重量小于1200KG；32A机柜，高2100mm、宽600mm、纵深1200mm，重量小于1000KG；供电要求：双路UPS（或高压直流）供电，交流220V；20A机柜平均电流为20A/架,最大峰值电流不超过24A/架;32A机柜平均电流为32A/架,最大峰值电流不超过36A/架（数值均为交流参数，如机房为高压直流，涉及供电参数需换算为直流参数）；电力配置：每个20A机柜配置双路32A工业连接器，规格IEC6030932A220V/2P+E；每个32A机柜配置双路64A工业连接器，规格IEC6030963A220V/2P+E；工业连接器由乙方提供并安装，其中公头提供给百度安装；接地需求：机柜架顶设置接地铜排，高度2600mm-3100mm，每个机柜对应接地铜排需要开孔2个，直径为6mm；机柜定位：机柜落地位置需提供机600*1200mm的框示，保证立体空间的仅供服务器机柜使用；机房冷通道立柱内宽度需满足600mm的倍数，如是架空地板机墩需符合百度设计要求；机柜连接：冷通道设计使用毛刷或软胶作为与机柜顶部的软结合（毛刷及软胶需满足机房防火要求），设计高度为50mm，其中25mm低于机柜高度，即毛刷或软胶高度在2075mm~2125mm；机柜运输：园区道路要求能同时容纳2~3辆40英尺标准集装箱货柜车停车等待，满足18米车辆转弯半径需求，地面承重大于40吨货车；具备18米货车直达卸货平台能力，支持货车对接卸货，如是地面卸货，由运营商提供人工驾驶叉车进行驳运（承载能力＞3000KG）；从卸货平台到机柜部署区域通道需要坡度小于8度，所有通道无门槛,如是非耐磨地面需提供保护材料；24小时货梯,轿厢尺寸需要大于高2400mm、深2000mm、门宽800mm、承重大于2T,电梯故障时及时维修，避免影响机柜运输；运输全程需要满足机柜竖向及侧向承重；机柜拆装：卸货区域附近需要配置机柜拆装区（从卸货区到拆装区及机房内全程需要防雨），并在拆装区域附近配置6个IEC6030932A220V/2P+E、6个IEC6030963A220V/2P+E测试工业连接器用于机柜测试。2.内网核心机柜（10个）说明：网络核心机柜由百度提供，由乙方负责该机柜的整体承重底座制作及机柜安装。数量：10个（2个数据中心核心，8个内网核心）目前使用的机柜尺寸：高2258mm、宽1017mm、纵深1200mm；供电要求：每个机柜要求由有来自两组不同的UPS组进行供电；单机柜最大功率；PDU需求：配置4路PDU供电，每路PDU配置5个国标16A插孔、5个国标10A插孔;单路最大峰值电流不超过36A/架;同侧UPS供电PDU安装在机柜同侧，上下方式排列；位置要求：10个核心网络设备机柜位置位于机房模块中心的位置，最终位置以百度确认图纸为准，核心机柜间隔排放，需要增加列间空调保证制冷；接地要求：需要在每个机柜附近（2米内）提供小于10的可靠保护接地点。3.外网核心机柜（4个）说明：外网核心机柜由乙方提供，由乙方负责该机柜的整体承重底座制作及机柜安装（需要百度进行场验确认）。数量：4个机柜尺寸：高2200mm、宽800mm、纵深1200mm；供电要求:每个机柜要求由有来自两组不同的UPS组进行供电;单机柜最大功率6KW；PDU需求：配置4路PDU供电，每路PDU配置5个国标16A插孔、5个国标10A插孔;单路最大峰值电流不超过32A/架;同侧UPS供电PDU安装在机柜同侧，上下方式排列；位置要求：4个外网核心机柜位置位于机房模块数据中心位置，最终位置以百度确认图纸为准；接地要求：需要在每个机柜附近（2米内）提供小于10的可靠保护接地点。4.核心布线机柜（10个）说明：核心布线机柜由乙方提供，并由乙方负责该机柜的整体承重底座制作及机柜安装（需要百度进行场验确认）。数量：10个机柜位置：位于核心网络设备机柜旁边；机柜尺寸：高2200mm、宽800mm、纵深1200mm;前角轨位置距离前门250-300mm；机柜附件：机柜配置前后门；机柜前后位置需要配置光纤固定附件；机柜设备区域外需要进行冷热通道隔离；顶部开孔前侧保证200*400mm、尾侧保证200*500mm面积，开孔位置需要配置毛刷进行通风隔离；供电要求：此机柜可不配置电源。5.直流传输机柜（4个）说明:直...
