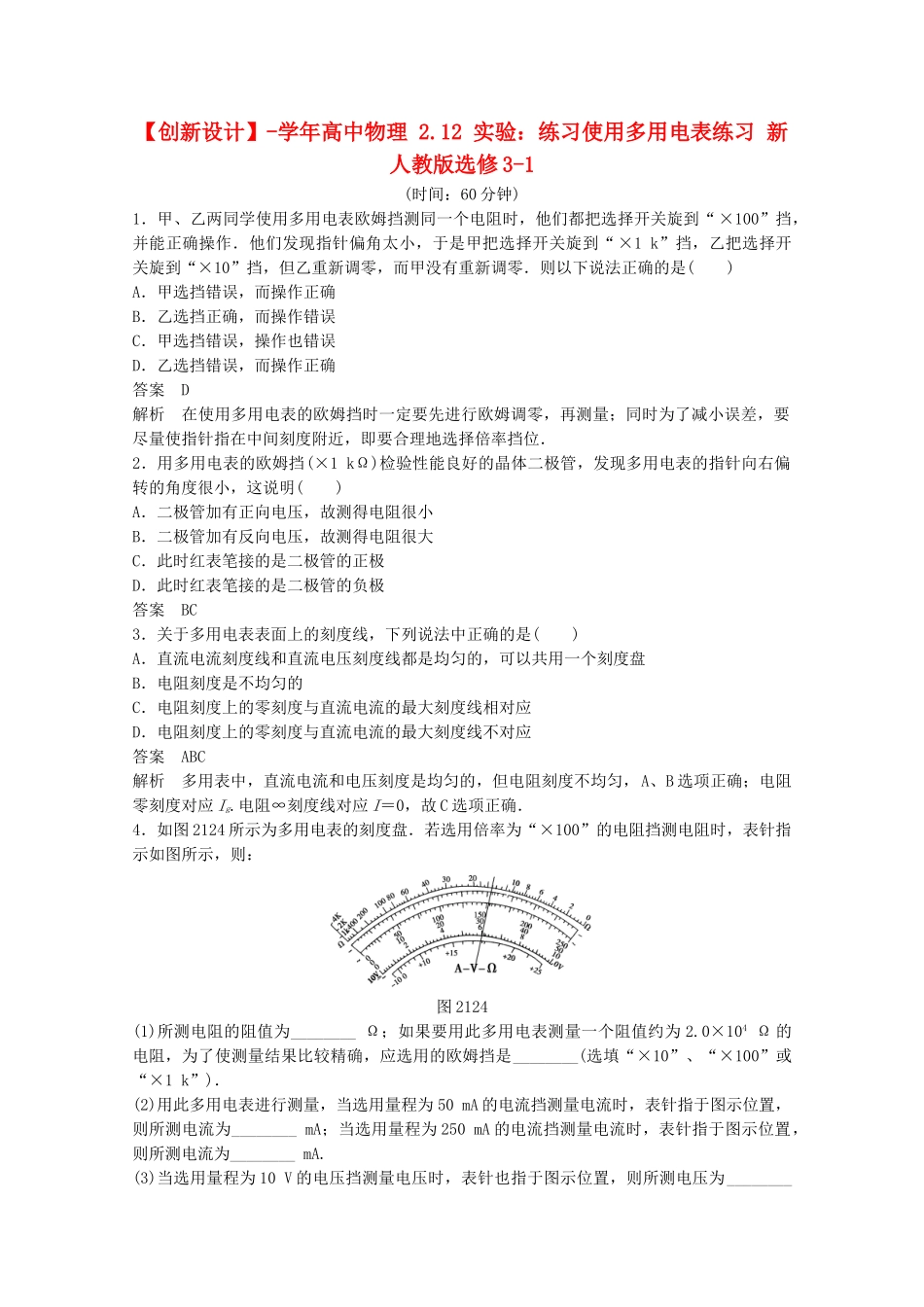

【创新设计】-学年高中物理2.12实验：练习使用多用电表练习新人教版选修3-1(时间：60分钟)1．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确答案D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2．用多用电表的欧姆挡(×1kΩ)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明()A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极答案BC3．关于多用电表表面上的刻度线，下列说法中正确的是()A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一个刻度盘B．电阻刻度是不均匀的C．电阻刻度上的零刻度与直流电流的最大刻度线相对应D．电阻刻度上的零刻度与直流电流的最大刻度线不对应答案ABC解析多用表中，直流电流和电压刻度是均匀的，但电阻刻度不均匀，A、B选项正确；电阻零刻度对应Ig.电阻∞刻度线对应I＝0，故C选项正确．4．如图2124所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示，则：图2124(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1k”)．(2)用此多用电表进行测量，当选用量程为50mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA；当选用量程为250mA的电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10V的电压挡测量电压时，表针也指于图示位置，则所测电压为________V.答案(1)1.5×103×1k(2)30.8(30.7～30.9都正确)154(3)6.2解析(1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测2.0×104Ω电阻时应选“×1k”的欧姆挡．(2)选50mA直流电流挡，则每一大格表示10mA，每一小格表示1mA，测量的精确度为1mA，应估读到0.1mA(此时为估读)，指针对应的读数为30.8mA；选择量程为250mA的电流挡，则每一大格表示50mA，每一小格表示5mA，测量的精确度为5mA，应估读到1mA(此时为估读)，指针对应的读数为154mA.(3)选择10V电压挡，则每一大格表示2V，每一小格表示0.2V，测量的精确度为0.2V，应估读到0.1V(此时应为估读)，指针对应的读数为6.2V.5．用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100Ω”的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确度，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1kΩ”挡C．将选择开关拨至“×10Ω”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0Ω刻度线上F．将选择开关拨至交流电压最高挡上将上述步骤中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图2125所示，则此未知电阻的阻值是Rx＝________.图2125答案CAEDF160Ω6．在练习使用多用电表的实验中(1)某同学连接的电路如图2126所示图2126①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；②若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，此时测得的是__________的电阻；③若旋转选择开关，使尖端对准直流电压挡，闭合电键，并将滑动变阻器的滑片移至最左端，此时测得的是__________两端的电压．(2)在使用多用电表的欧姆挡测量电阻时，若()A．双手捏住两表笔金属杆，测量值将偏大B．测量时发现指针偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25ΩD．...
