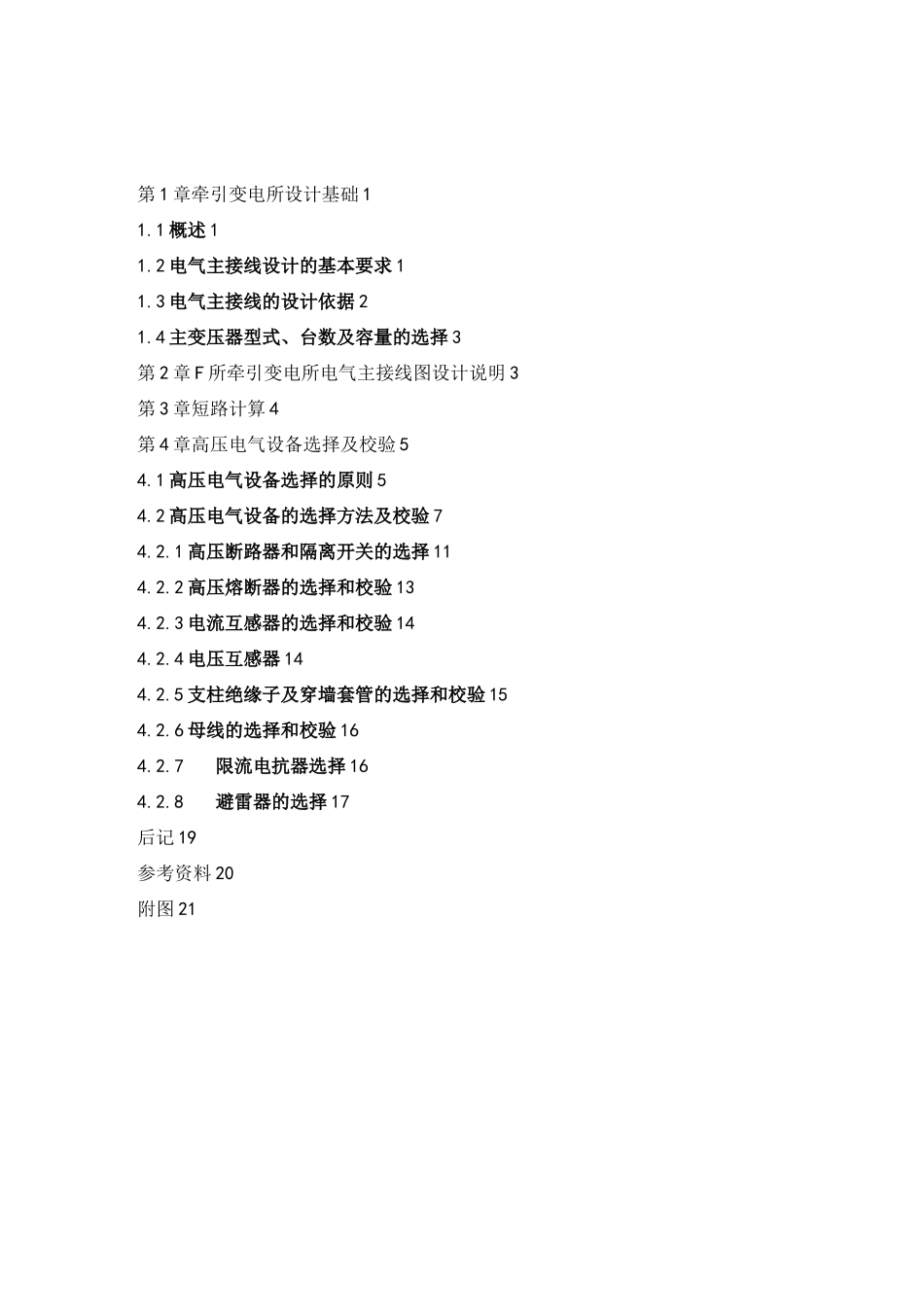

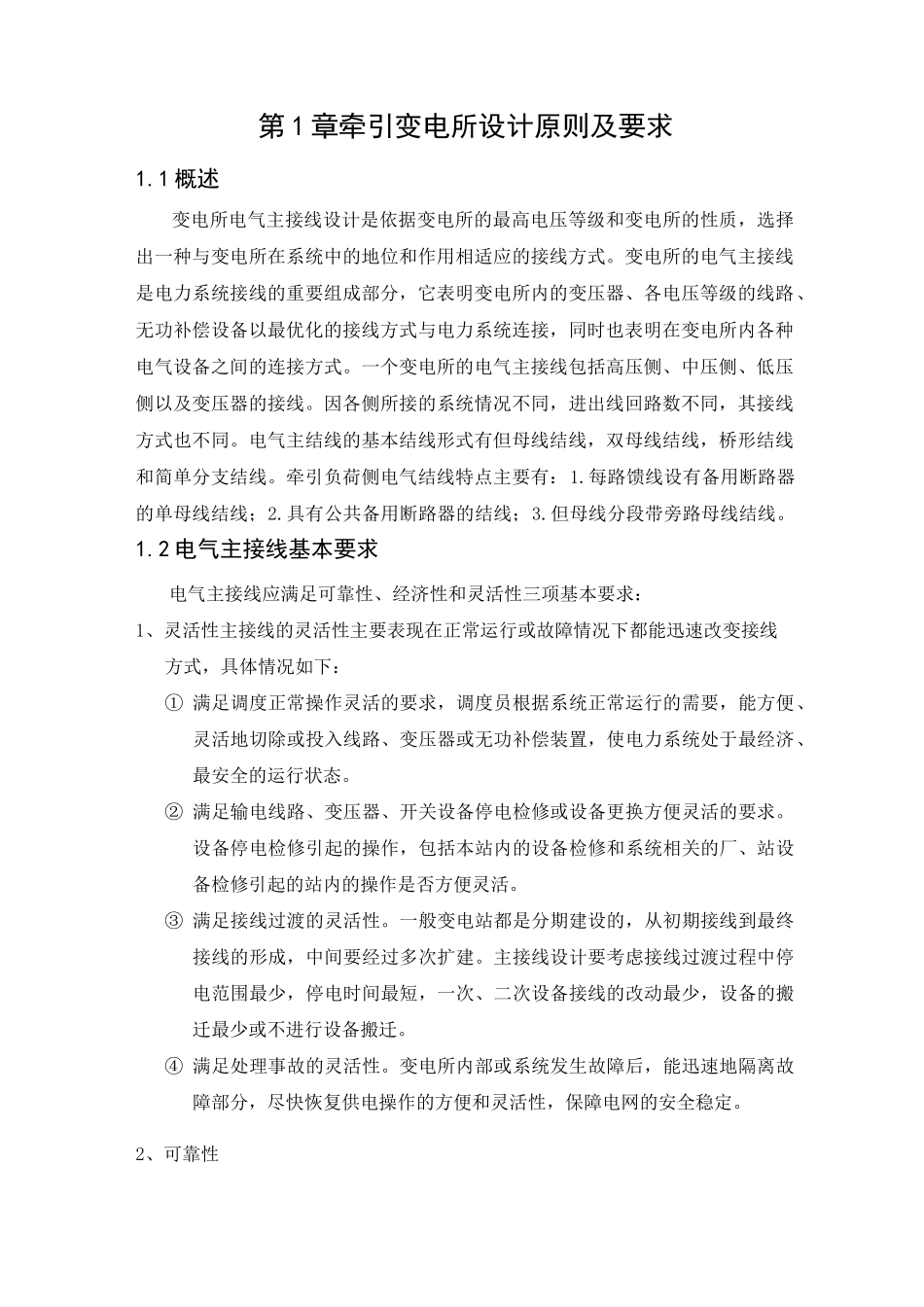

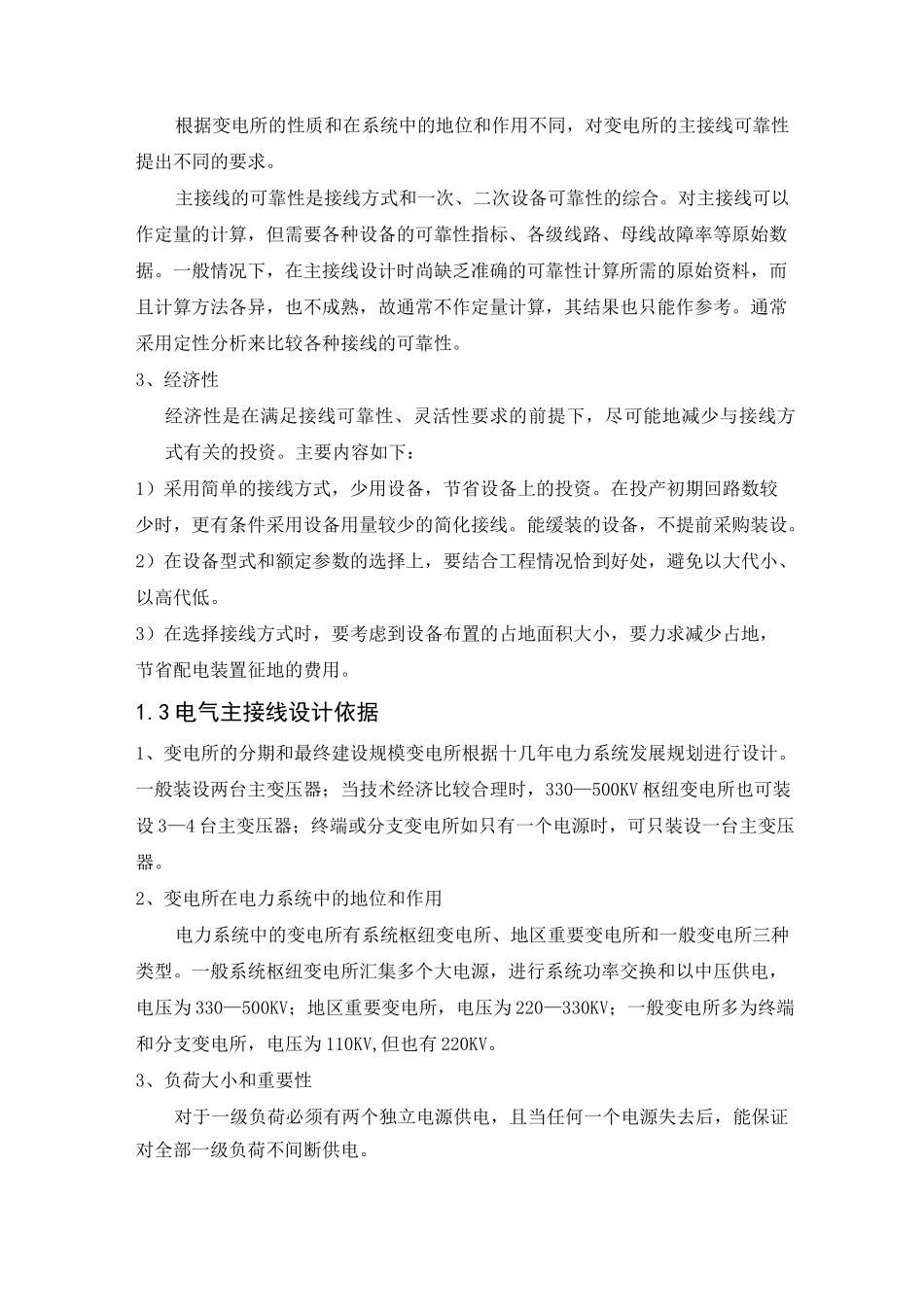

第1章牵引变电所设计基础11.1概述11.2电气主接线设计的基本要求11.3电气主接线的设计依据21.4主变压器型式、台数及容量的选择3第2章F所牵引变电所电气主接线图设计说明3第3章短路计算4第4章高压电气设备选择及校验54.1高压电气设备选择的原则54.2高压电气设备的选择方法及校验74.2.1高压断路器和隔离开关的选择114.2.2高压熔断器的选择和校验134.2.3电流互感器的选择和校验144.2.4电压互感器144.2.5支柱绝缘子及穿墙套管的选择和校验154.2.6母线的选择和校验164.2.7限流电抗器选择164.2.8避雷器的选择17后记19参考资料20附图21第1章牵引变电所设计原则及要求1.1概述变电所电气主接线设计是依据变电所的最高电压等级和变电所的性质，选择出一种与变电所在系统中的地位和作用相适应的接线方式。变电所的电气主接线是电力系统接线的重要组成部分，它表明变电所内的变压器、各电压等级的线路、无功补偿设备以最优化的接线方式与电力系统连接，同时也表明在变电所内各种电气设备之间的连接方式。一个变电所的电气主接线包括高压侧、中压侧、低压侧以及变压器的接线。因各侧所接的系统情况不同，进出线回路数不同，其接线方式也不同。电气主结线的基本结线形式有但母线结线，双母线结线，桥形结线和简单分支结线。牵引负荷侧电气结线特点主要有：1.每路馈线设有备用断路器的单母线结线；2.具有公共备用断路器的结线；3.但母线分段带旁路母线结线。1.2电气主接线基本要求电气主接线应满足可靠性、经济性和灵活性三项基本要求：1、灵活性主接线的灵活性主要表现在正常运行或故障情况下都能迅速改变接线方式，具体情况如下：①满足调度正常操作灵活的要求，调度员根据系统正常运行的需要，能方便、灵活地切除或投入线路、变压器或无功补偿装置，使电力系统处于最经济、最安全的运行状态。②满足输电线路、变压器、开关设备停电检修或设备更换方便灵活的要求。设备停电检修引起的操作，包括本站内的设备检修和系统相关的厂、站设备检修引起的站内的操作是否方便灵活。③满足接线过渡的灵活性。一般变电站都是分期建设的，从初期接线到最终接线的形成，中间要经过多次扩建。主接线设计要考虑接线过渡过程中停电范围最少，停电时间最短，一次、二次设备接线的改动最少，设备的搬迁最少或不进行设备搬迁。④满足处理事故的灵活性。变电所内部或系统发生故障后，能迅速地隔离故障部分，尽快恢复供电操作的方便和灵活性，保障电网的安全稳定。2、可靠性根据变电所的性质和在系统中的地位和作用不同，对变电所的主接线可靠性提出不同的要求。主接线的可靠性是接线方式和一次、二次设备可靠性的综合。对主接线可以作定量的计算，但需要各种设备的可靠性指标、各级线路、母线故障率等原始数据。一般情况下，在主接线设计时尚缺乏准确的可靠性计算所需的原始资料，而且计算方法各异，也不成熟，故通常不作定量计算，其结果也只能作参考。通常采用定性分析来比较各种接线的可靠性。3、经济性经济性是在满足接线可靠性、灵活性要求的前提下，尽可能地减少与接线方式有关的投资。主要内容如下：1）采用简单的接线方式，少用设备，节省设备上的投资。在投产初期回路数较少时，更有条件采用设备用量较少的简化接线。能缓装的设备，不提前采购装设。2）在设备型式和额定参数的选择上，要结合工程情况恰到好处，避免以大代小、以高代低。3）在选择接线方式时，要考虑到设备布置的占地面积大小，要力求减少占地，节省配电装置征地的费用。1.3电气主接线设计依据1、变电所的分期和最终建设规模变电所根据十几年电力系统发展规划进行设计。一般装设两台主变压器；当技术经济比较合理时，330—500KV枢纽变电所也可装设3—4台主变压器；终端或分支变电所如只有一个电源时，可只装设一台主变压器。2、变电所在电力系统中的地位和作用电力系统中的变电所有系统枢纽变电所、地区重要变电所和一般变电所三种类型。一般系统枢纽变电所汇集多个大电源，进行系统功率交换和以中压供电，电压为330—500KV；地区重要变电所，电压为220—330KV；一般变电所多为终端和分支变电所，电压为110KV,但也有220KV。3、负荷大小和重要...
