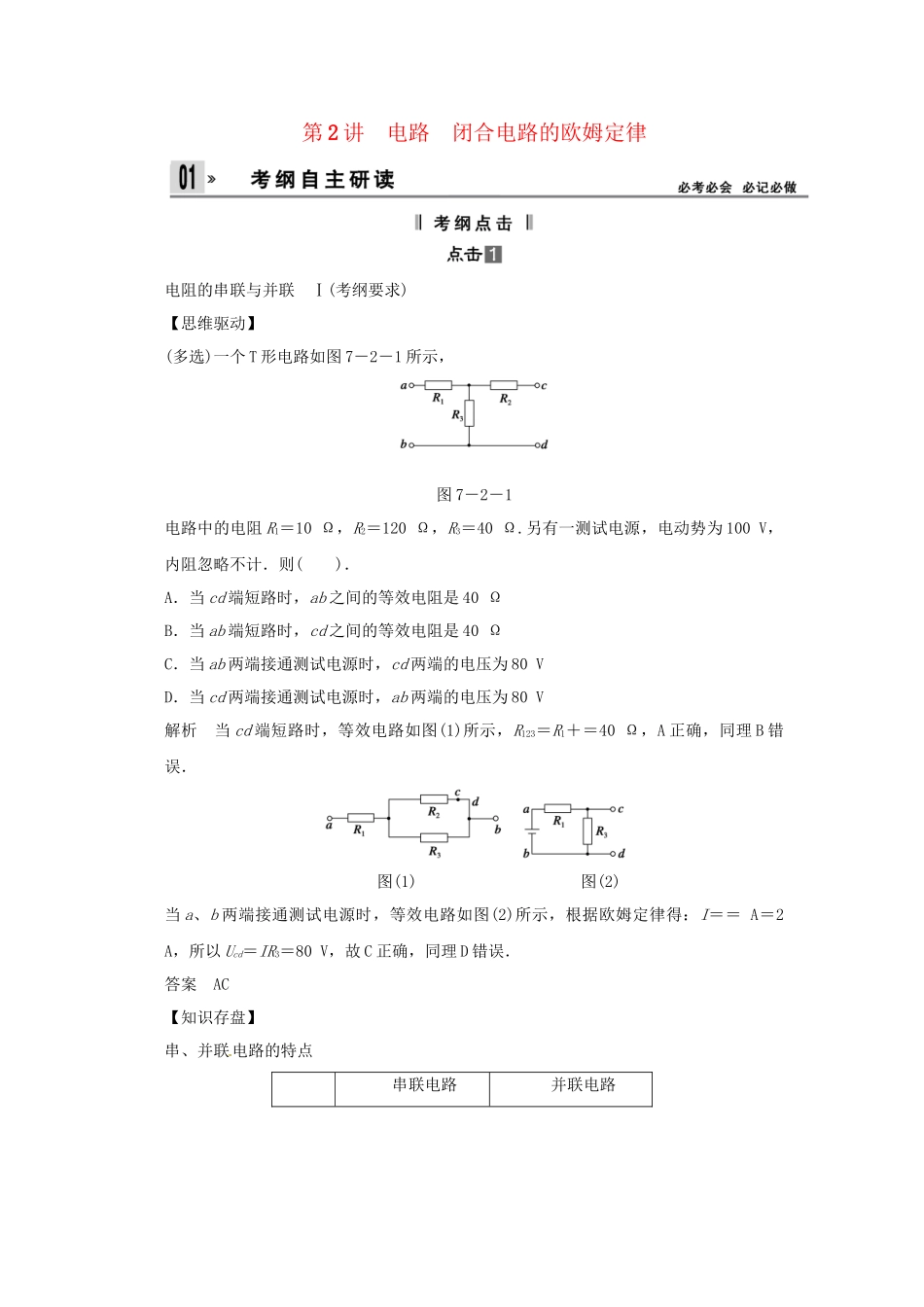

第2讲电路闭合电路的欧姆定律电阻的串联与并联Ⅰ(考纲要求)【思维驱动】(多选)一个T形电路如图7－2－1所示，图7－2－1电路中的电阻R1＝10Ω，R2＝120Ω，R3＝40Ω.另有一测试电源，电动势为100V，内阻忽略不计．则()．A．当cd端短路时，ab之间的等效电阻是40ΩB．当ab端短路时，cd之间的等效电阻是40ΩC．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V解析当cd端短路时，等效电路如图(1)所示，R123＝R1＋＝40Ω，A正确，同理B错误．图(1)图(2)当a、b两端接通测试电源时，等效电路如图(2)所示，根据欧姆定律得：I＝＝A＝2A，所以Ucd＝IR3＝80V，故C正确，同理D错误．答案AC【知识存盘】串、并联电路的特点串联电路并联电路电路续表电流I＝I1＝I2…＝＝InI＝I1＋I2…＋＋In电压U＝U1＋U2…＋＋UnU＝U1＝U2…＝＝Un总电阻R总＝R1＋R2…＋＋Rn…＝＋＋＋功率分配…＝＝＝＝I2P1R1＝P2R2…＝＝PnRn＝U2P总＝P1＋P2…＋＋PnP总＝P1＋P2…＋＋Pn电源的电动势和内阻Ⅰ(考纲要求)【思维驱动】(单选)有关电压与电动势的说法中正确的是()．A．电压与电动势的单位都是伏特，所以电动势与电压是同一物理量的不同叫法B．电动势就是电源两极间的电压C．电动势公式E＝中的W与电压U＝中的W是一样的，都是静电力所做的功D．电动势是反映电源把其他形式的能转化为电能本领强弱的物理量解析电压和电动势单位虽然相同，但它们表征的物理意义不同，电压是表征静电力做功将电能转化为其他形式能的本领大小的物理量．而电动势则表征电源把其他形式的能转化为电能本领大小的物理量．故电压与电动势不是同一个物理量，所以A、B错误，D正确．电动势公式E＝中的W是非静电力做功而不是静电力做功，故C错误．答案D【知识存盘】1．电动势(1)电源：电源是通过非静电力做功把其它形式的能转化成电势能的装置．(2)电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值，E＝，单位：V.(3)电动势的物理含义：电动势表示电源把其它形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压．2．内阻：电源内部也是由导体组成的，也有电阻r，叫做电源的内阻，它是电源的另一重要参数．闭合电路的欧姆定律Ⅱ(考纲要求)【思维驱动】(单选)“”“”神舟八号与天宫一号的成功对接，使中国空间站建设迈出了坚实的一步．飞行器在太空飞行，主要靠太阳能电池提供能量．若一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA.若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是()．A．0.10VB．0.20VC．0.30VD．0.40V解析电源没有接入外电路时，路端电压值等于电源电动势，所以电动势E＝800mV.由闭合电路欧姆定律得短路电流I短＝，所以电源内阻r＝＝Ω＝20Ω，该电源与20Ω的电阻连成闭合电路时，电路中电流I＝＝mA＝20mA，所以路端电压U＝IR＝400mV＝0.4V，D项正确．答案D【知识存盘】1．闭合电路(1)组成(2)内、外电压的关系：E＝U外＋U内．2．闭合电路的欧姆定律(1)内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式(3)路端电压与外电阻的关系①负载R增大―→I减小―→U内减小―→U外增大外电路断路时(R→无穷)，I＝0，U外＝E.图7－2－2②负载R减小―→I增大―→U内增大―→U外减小外电路短路时(R＝0)，I＝，U内＝E.(4)U－I关系图：由U＝E－Ir可知，路端电压随着电路中电流的增大而减小；U－I关系图线如图7－2－2所示．①当电路断路即I＝0时，纵坐标的截距为电动势．②当外电路电压为U＝0时，横坐标的截距为短路电流．③图线的斜率的绝对值为电源的内阻．考点一电路的动态分析判定总电阻变化情况的规律(记一记)1．当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．2．若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．图7－2－33．在如图7－2－3所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联．A、B两端的总电阻与R串的变化趋势一致．【典例1】(单选)在如图...
