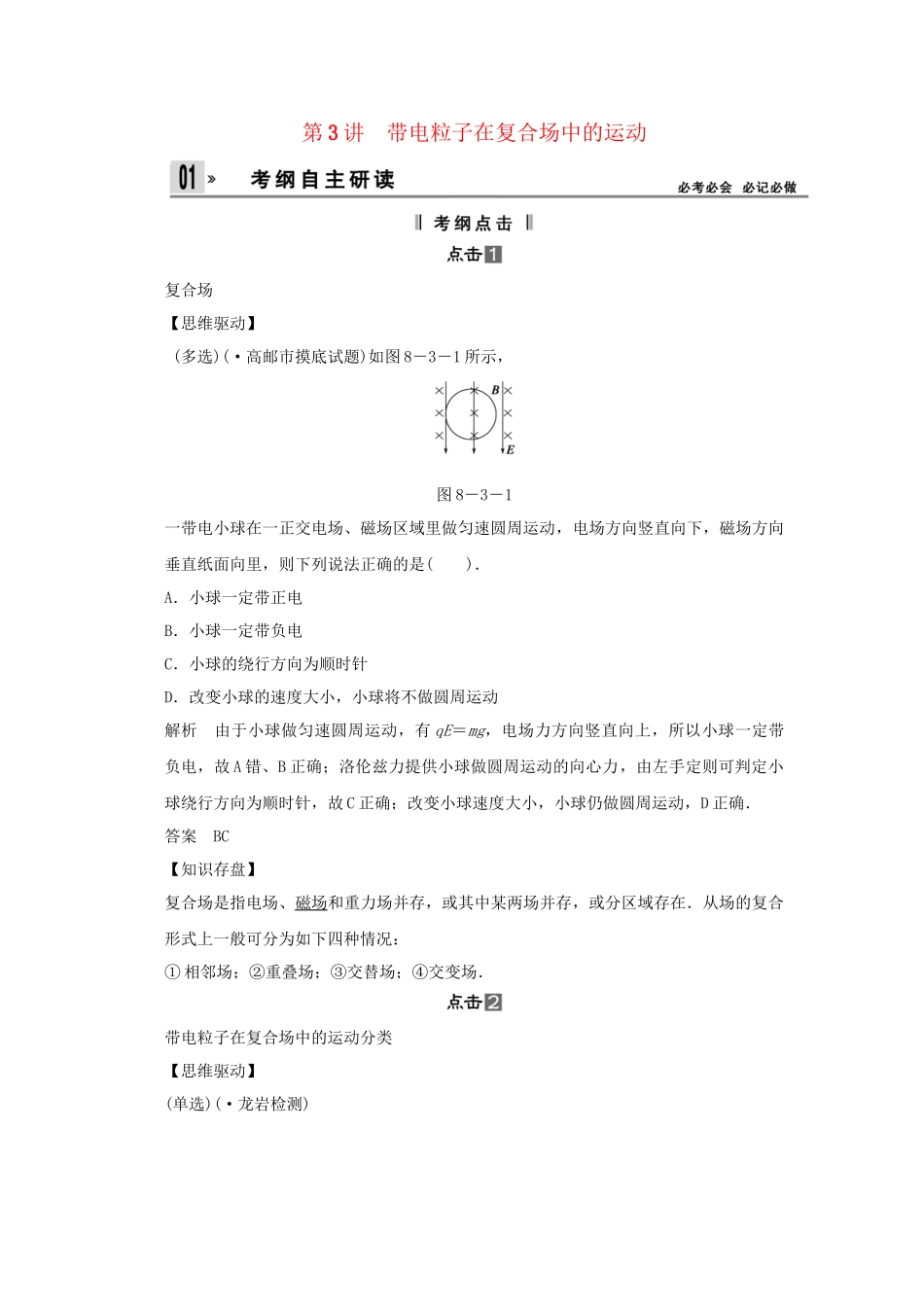

第3讲带电粒子在复合场中的运动复合场【思维驱动】(多选)(·高邮市摸底试题)如图8－3－1所示，图8－3－1一带电小球在一正交电场、磁场区域里做匀速圆周运动，电场方向竖直向下，磁场方向垂直纸面向里，则下列说法正确的是()．A．小球一定带正电B．小球一定带负电C．小球的绕行方向为顺时针D．改变小球的速度大小，小球将不做圆周运动解析由于小球做匀速圆周运动，有qE＝mg，电场力方向竖直向上，所以小球一定带负电，故A错、B正确；洛伦兹力提供小球做圆周运动的向心力，由左手定则可判定小球绕行方向为顺时针，故C正确；改变小球速度大小，小球仍做圆周运动，D正确．答案BC【知识存盘】复合场是指电场、磁场和重力场并存，或其中某两场并存，或分区域存在．从场的复合形式上一般可分为如下四种情况：①相邻场；②重叠场；③交替场；④交变场．带电粒子在复合场中的运动分类【思维驱动】(单选)(·龙岩检测)图8－3－2如图8－3－2所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向垂直纸面向里，一带电油滴P恰好处于静止状态，则下列说法正确的是()．A．若仅撤去磁场，P可能做匀加速直线运动B．若仅撤去电场，P可能做匀加速直线运动C．若给P一初速度，P不可能做匀速直线运动D．若给P一初速度，P可能做匀速圆周运动解析P处于静止状态，带负电荷，mg＝qE，若仅撤去磁场，P仍静止，A错；仅撤去电场，P向下加速，同时受到洛伦兹力，将做复杂的曲线运动，B错；给P一初速度，垂直磁场方向，因mg＝qE，P只受洛伦兹力作用，将做匀速圆周运动，C错、D对．答案D【知识存盘】1．静止或匀速直线运动：当带电粒子在复合场中所受合外力为零时，将处于静止状态或做匀速直线运动．2．匀速圆周运动：当带电粒子所受的重力与电场力大小相等，方向相反时，带电粒子在洛伦兹力的作用下，在垂直于匀强磁场的平面内做匀速圆周运动．3．一般的曲线运动：当带电粒子所受合外力的大小和方向均变化，且与初速度方向不在同一条直线上，粒子做非匀变速曲线运动，这时粒子运动轨迹既不是圆弧，也不是抛物线．4．分阶段运动：带电粒子可能依次通过几个情况不同的复合场区域，其运动情况随区域发生变化，其运动过程由几种不同的运动阶段组成．电场磁场同区域应用实例【思维驱动】(单选)(·海南卷，2)图8－3－3如图8－3－3所示，在两水平极板间存在匀强电场和匀强磁场，电场方向竖直向下，磁场方向垂直于纸面向里．一带电粒子以某一速度沿水平直线通过两极板．若不计重力，下列四个物理量中哪一个改变时，粒子运动轨迹不会改变()．A．粒子速度的大小B．粒子所带的电荷量C．电场强度D．磁感应强度解析粒子以某一速度沿水平直线通过两极板，其受力平衡有Eq＝Bqv，则知当粒子所带的电荷量改变时，粒子所受的合力仍为0，运动轨迹不会改变，故B项正确．答案B【知识存盘】装置原理图规律速度选择器若qv0B＝Eq，即v0＝，粒子做匀速直线运动磁流体发电机等离子体射入，受洛伦兹力偏转，使两极板带正、负电，两极电压为U时稳定，q＝qv0B，U＝v0Bd续表电磁流量计q＝qvB所以v＝所以Q＝vS＝π质谱仪、回旋加速器《见第2讲》温馨提示复合场中重力是否考虑的三种情况(1)对于微观粒子，如电子、质子、离子等，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略．而对于一些实际物体，如带电小球、液滴、金属块等，一般应考虑其重力．(2)在题目中明确说明的按说明要求是否考虑重力．(3)不能直接判断是否考虑重力的，在进行受力分析与运动分析时，要由分析结果确定是否考虑重力．考点一带电粒子在分离复合场中的运动【典例1】(·课标全国卷，25)图8－3－4如图8－3－4所示，一半径为R的圆表示一柱形区域的横截面(纸面)．在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m、电荷量为q的粒子沿图中直线在圆上的a点射入柱形区域，在圆上的b点离开该区域，离开时速度方向与直线垂直．圆心O到直线的距离为R.现将磁场换为平行于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a点射入柱形区域，也在b点离开该区域．若磁感应强度大小为B，不计重力，求电场强度的大小．规范解答粒子在磁场中做圆...
