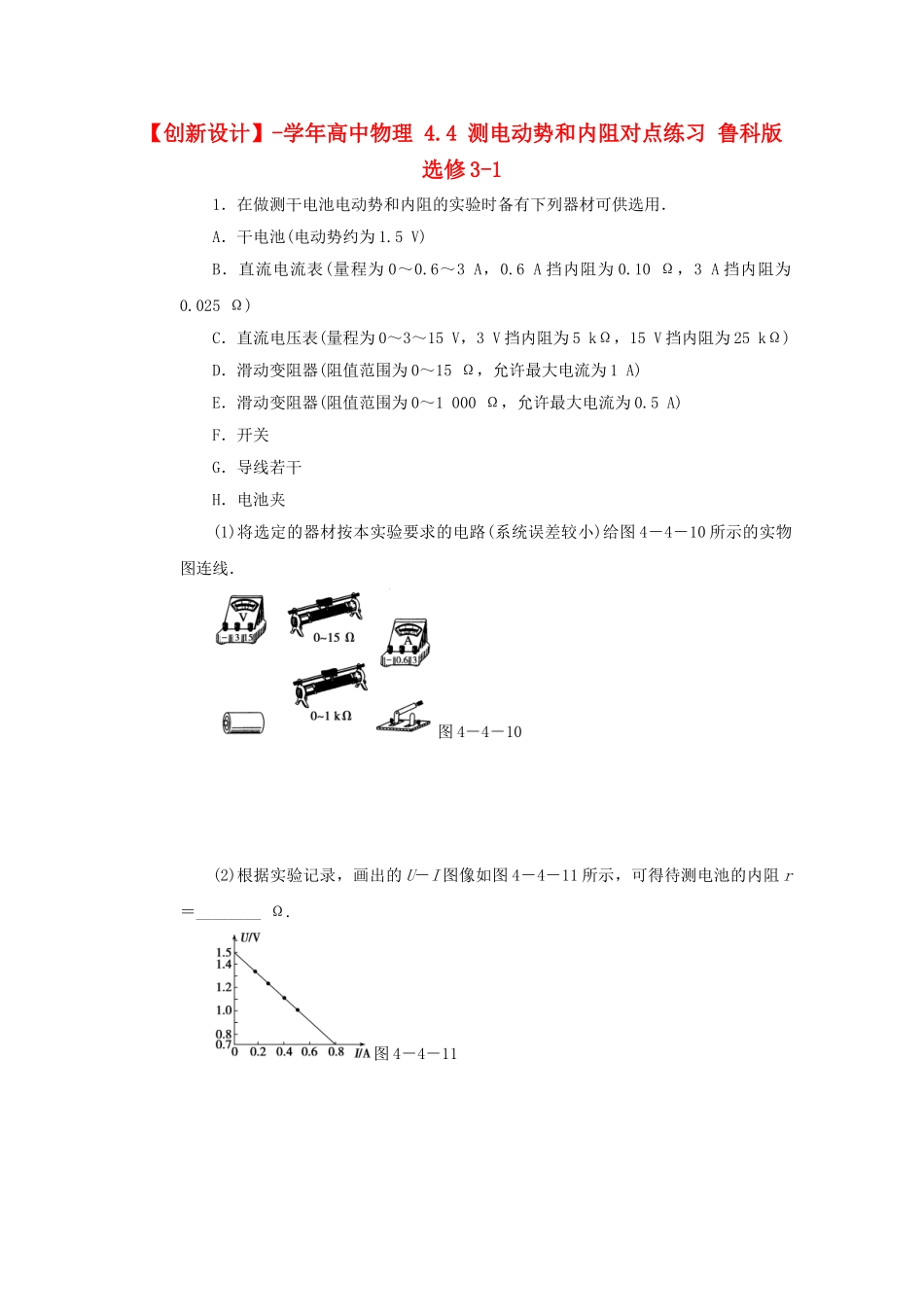

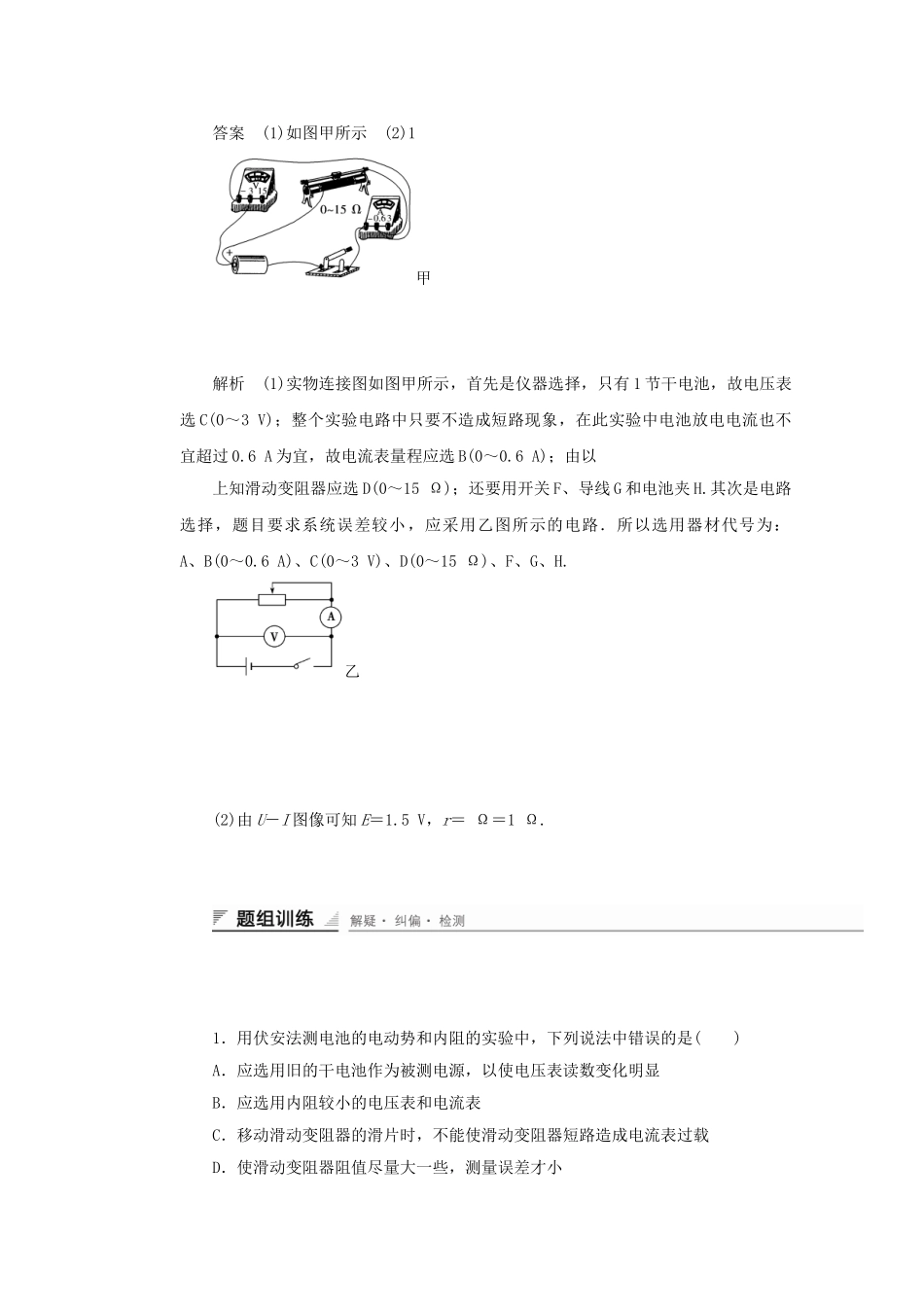

【创新设计】-学年高中物理4.4测电动势和内阻对点练习鲁科版选修3-11．在做测干电池电动势和内阻的实验时备有下列器材可供选用．A．干电池(电动势约为1.5V)B．直流电流表(量程为0～0.6～3A，0.6A挡内阻为0.10Ω，3A挡内阻为0.025Ω)C．直流电压表(量程为0～3～15V，3V挡内阻为5kΩ，15V挡内阻为25kΩ)D．滑动变阻器(阻值范围为0～15Ω，允许最大电流为1A)E．滑动变阻器(阻值范围为0～1000Ω，允许最大电流为0.5A)F．开关G．导线若干H．电池夹(1)将选定的器材按本实验要求的电路(系统误差较小)给图4－4－10所示的实物图连线．图4－4－10(2)根据实验记录，画出的U－I图像如图4－4－11所示，可得待测电池的内阻r＝________Ω.图4－4－11答案(1)如图甲所示(2)1甲解析(1)实物连接图如图甲所示，首先是仪器选择，只有1节干电池，故电压表选C(0～3V)；整个实验电路中只要不造成短路现象，在此实验中电池放电电流也不宜超过0.6A为宜，故电流表量程应选B(0～0.6A)；由以上知滑动变阻器应选D(0～15Ω)；还要用开关F、导线G和电池夹H.其次是电路选择，题目要求系统误差较小，应采用乙图所示的电路．所以选用器材代号为：A、B(0～0.6A)、C(0～3V)、D(0～15Ω)、F、G、H.乙(2)由U－I图像可知E＝1.5V，r＝Ω＝1Ω.1．用伏安法测电池的电动势和内阻的实验中，下列说法中错误的是()A．应选用旧的干电池作为被测电源，以使电压表读数变化明显B．应选用内阻较小的电压表和电流表C．移动滑动变阻器的滑片时，不能使滑动变阻器短路造成电流表过载D．使滑动变阻器阻值尽量大一些，测量误差才小答案BD解析伏安法测电池的电动势和内阻实验中，应选用内阻较大的电压表和内阻较小的电流表，滑动变阻器阻值不能太大，如果太大不便于调节．2．为测定电池的电动势和内阻，待测电池、开关、导线配合下列仪器可达到实验目的的是()A．一只电流表和一只电阻箱B．一只电压表和一只电阻箱C．一只电流表和一个滑动变阻器D．一只电压表和一个滑动变阻器答案AB解析由E＝IR＋Ir知测E、r用一只电流表测电流，用电阻箱改变外电阻并可读出阻值，只要获得两组I、R数据即可求得E、r，用滑动变阻器无法确定接入电路的电阻，故A正确，C不可行；由E＝U＋·r知测E、r用一只电压表和一只电阻箱可获得两组U、R值求出E、r，故B正确；若用一只电压表和一个滑动变阻器不可以，因滑动变阻器接入电路的阻值无法确定，故D不能达到目的．3．在测定一节干电池(电动势约为1.5V，内阻约为2Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A．电压表量程为15V.B．电压表量程为3V；C．变阻器为(20Ω，3A);D．变阻器为(500Ω，0.2A)．(1)电压表应该选____________(选填“A”或“B”)，这是因为____________________．(2)变阻器应选______________(选填“C”或“D”)，这是因为__________________．答案(1)B读数既准确、又方便(2)C滑动变阻器D的额定电流太小，最大阻值太大，调节不方便解析本题主要考查学生对电学仪器的选择．电学仪器的选择最主要的有两条原则：(1)安全，即不能超量程；(2)方便，即便于读数和调节．由于电源电动势约为1.5V，故选量程为0～3V的电压表，读数既准确，又方便，D滑动变阻器的额定电流太小，阻值大，调节不方便，故选C变阻器．4．给你一个电压表、一个电阻箱、电键及导线等器材：(1)在虚线框内画出根据闭合电路欧姆定律测定一节旧的干电池的电动势和内阻的实验电路图．(2)在实验过程中，将电阻箱拨到45Ω时，电压表读数为0.90V；若将电阻箱拨到如图4－4－12甲所示的位置时，电压表读数如图4－4－12乙表盘所示．根据以上数据，可以算出该节电池的电动势E＝______V，内电阻r＝____Ω.图4－4－12答案(1)电路图如图所示(2)1.320解析由E＝0.9＋r，E＝1＋r，得E＝1.3V，r＝20Ω.5．在利用伏安法测定电池的电动势和内电阻的实验中，某同学的实际连线如图4－4－13a所示．(电流表A：0～0.6～3A，电压表V：0～3～15V)(1)经仔细检查、诊断知，该图中有两处不太合理的连线，那么这两处不太合理的连线对应的编号是________．(2)若利用改正后的正确的连线图，实验后，测得数据，并画出电源的输出特性图像(U－I图)如图4－4...
