聚氨酯硬泡配方设计方案VIP专享VIP免费

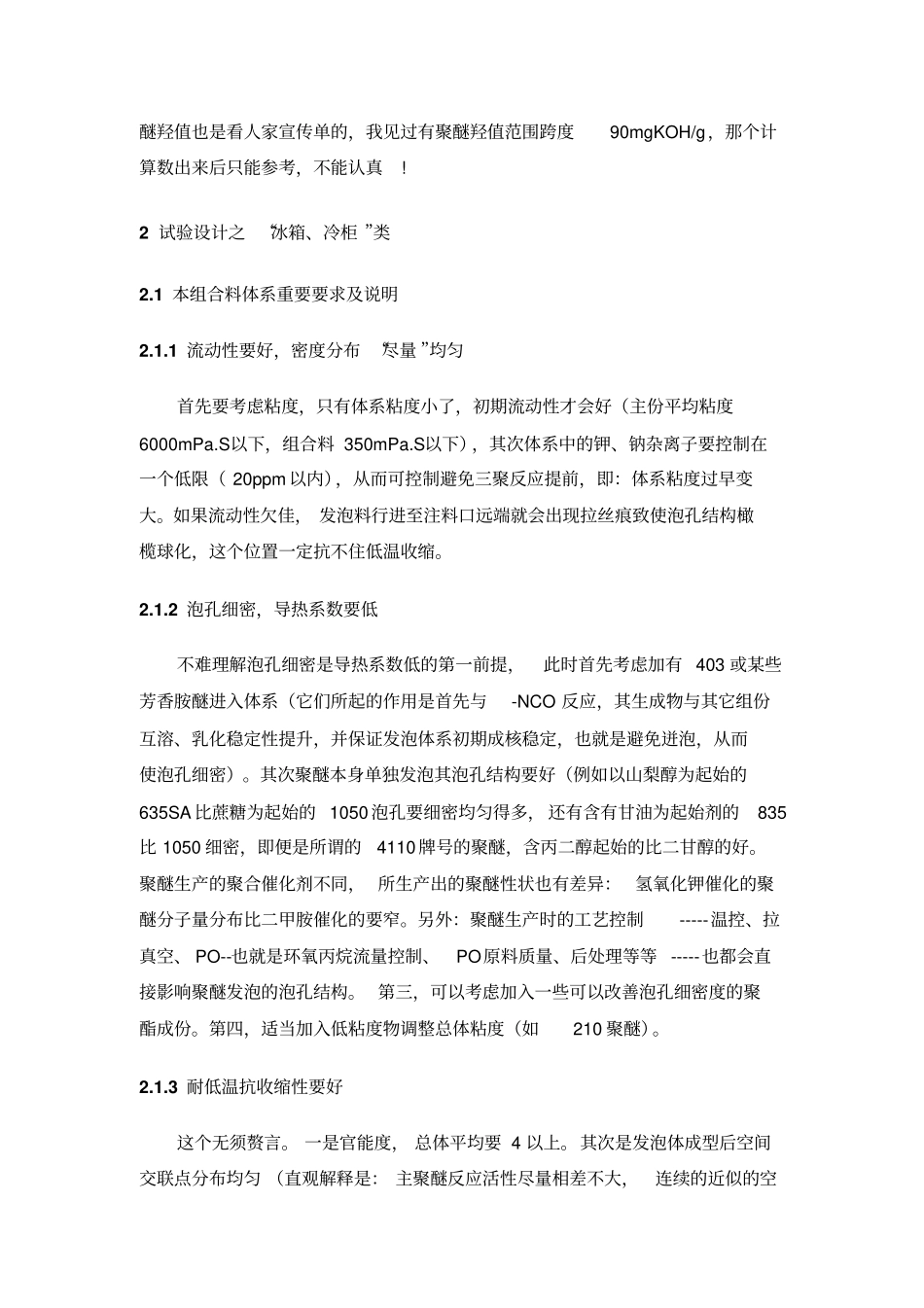

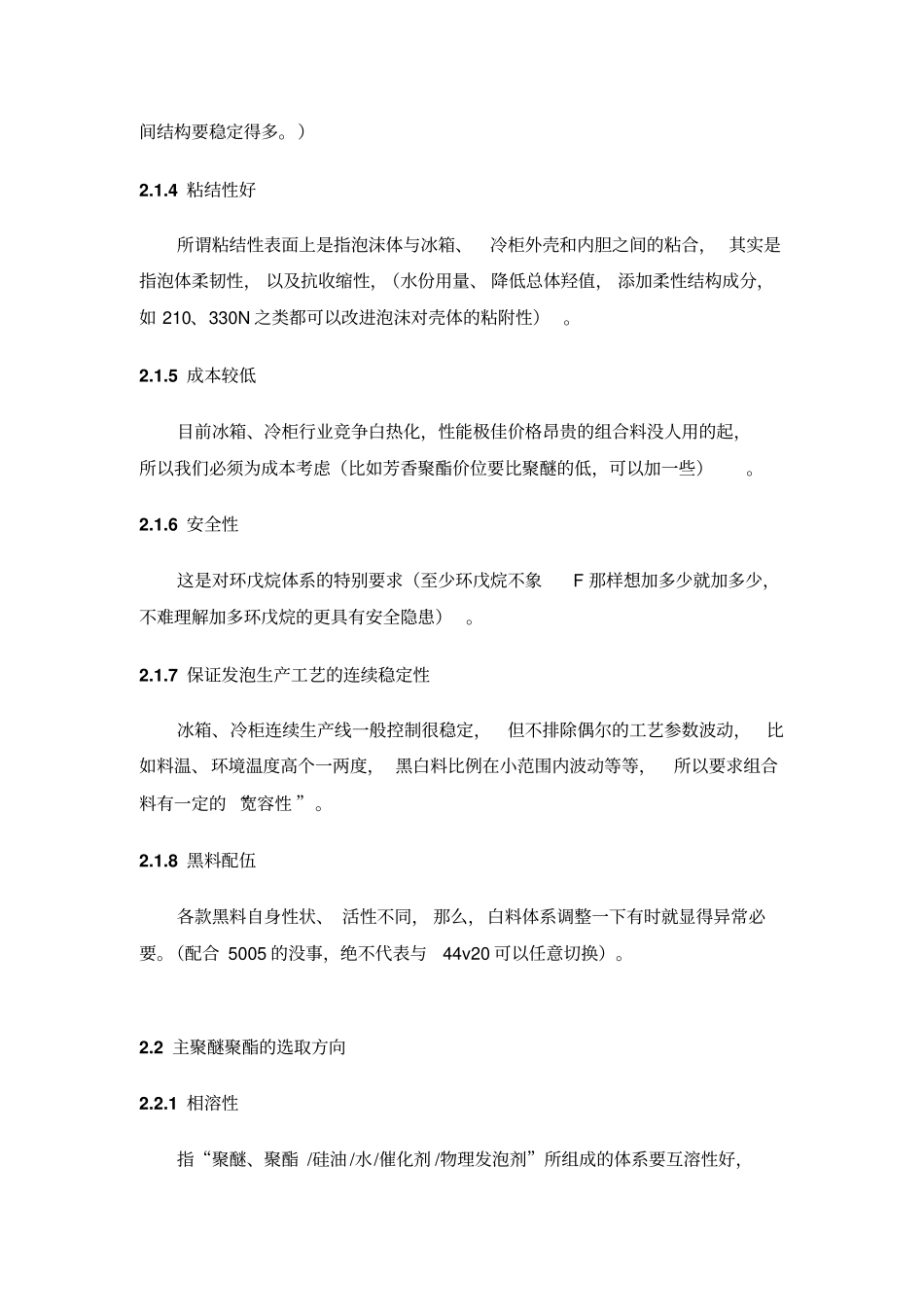

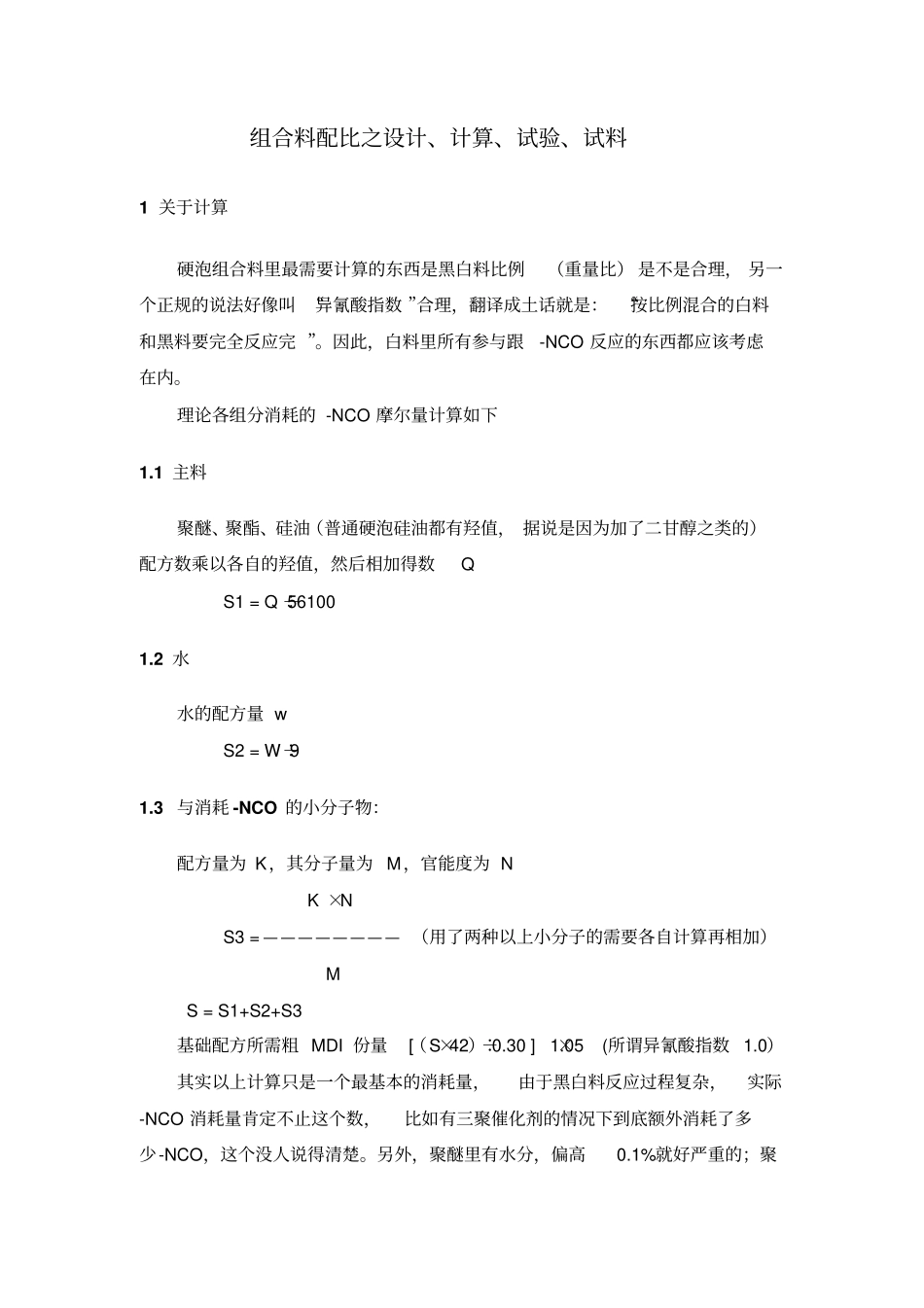

组合料配比之设计、计算、试验、试料1关于计算硬泡组合料里最需要计算的东西是黑白料比例（重量比）是不是合理，另一个正规的说法好像叫“异氰酸指数”合理，翻译成土话就是：“按比例混合的白料和黑料要完全反应完”。因此，白料里所有参与跟-NCO反应的东西都应该考虑在内。理论各组分消耗的-NCO摩尔量计算如下1.1主料聚醚、聚酯、硅油（普通硬泡硅油都有羟值，据说是因为加了二甘醇之类的）配方数乘以各自的羟值，然后相加得数QS1=Q÷561001.2水水的配方量wS2=W÷91.3与消耗-NCO的小分子物：配方量为K，其分子量为M，官能度为NK×NS3=————————（用了两种以上小分子的需要各自计算再相加）MS=S1+S2+S3基础配方所需粗MDI份量[（S×42）÷0.30]×1.05(所谓异氰酸指数1.0）其实以上计算只是一个最基本的消耗量，由于黑白料反应过程复杂，实际-NCO消耗量肯定不止这个数，比如有三聚催化剂的情况下到底额外消耗了多少-NCO，这个没人说得清楚。另外，聚醚里有水分，偏高0.1%就好严重的；聚醚羟值也是看人家宣传单的，我见过有聚醚羟值范围跨度90mgKOH/g，那个计算数出来后只能参考，不能认真!2试验设计之“冰箱、冷柜”类2.1本组合料体系重要要求及说明2.1.1流动性要好，密度分布“尽量”均匀首先要考虑粘度，只有体系粘度小了，初期流动性才会好（主份平均粘度6000mPa.S以下，组合料350mPa.S以下），其次体系中的钾、钠杂离子要控制在一个低限（20ppm以内），从而可控制避免三聚反应提前，即：体系粘度过早变大。如果流动性欠佳，发泡料行进至注料口远端就会出现拉丝痕致使泡孔结构橄榄球化，这个位置一定抗不住低温收缩。2.1.2泡孔细密，导热系数要低不难理解泡孔细密是导热系数低的第一前提，此时首先考虑加有403或某些芳香胺醚进入体系（它们所起的作用是首先与-NCO反应，其生成物与其它组份互溶、乳化稳定性提升，并保证发泡体系初期成核稳定，也就是避免迸泡，从而使泡孔细密）。其次聚醚本身单独发泡其泡孔结构要好（例如以山梨醇为起始的635SA比蔗糖为起始的1050泡孔要细密均匀得多，还有含有甘油为起始剂的835比1050细密，即便是所谓的4110牌号的聚醚，含丙二醇起始的比二甘醇的好。聚醚生产的聚合催化剂不同，所生产出的聚醚性状也有差异：氢氧化钾催化的聚醚分子量分布比二甲胺催化的要窄。另外：聚醚生产时的工艺控制-----温控、拉真空、PO--也就是环氧丙烷流量控制、PO原料质量、后处理等等-----也都会直接影响聚醚发泡的泡孔结构。第三，可以考虑加入一些可以改善泡孔细密度的聚酯成份。第四，适当加入低粘度物调整总体粘度（如210聚醚）。2.1.3耐低温抗收缩性要好这个无须赘言。一是官能度，总体平均要4以上。其次是发泡体成型后空间交联点分布均匀（直观解释是：主聚醚反应活性尽量相差不大，连续的近似的空间结构要稳定得多。）2.1.4粘结性好所谓粘结性表面上是指泡沫体与冰箱、冷柜外壳和内胆之间的粘合，其实是指泡体柔韧性，以及抗收缩性，（水份用量、降低总体羟值，添加柔性结构成分，如210、330N之类都可以改进泡沫对壳体的粘附性）。2.1.5成本较低目前冰箱、冷柜行业竞争白热化，性能极佳价格昂贵的组合料没人用的起，所以我们必须为成本考虑（比如芳香聚酯价位要比聚醚的低，可以加一些）。2.1.6安全性这是对环戊烷体系的特别要求（至少环戊烷不象F那样想加多少就加多少，不难理解加多环戊烷的更具有安全隐患）。2.1.7保证发泡生产工艺的连续稳定性冰箱、冷柜连续生产线一般控制很稳定，但不排除偶尔的工艺参数波动，比如料温、环境温度高个一两度，黑白料比例在小范围内波动等等，所以要求组合料有一定的“宽容性”。2.1.8黑料配伍各款黑料自身性状、活性不同，那么，白料体系调整一下有时就显得异常必要。（配合5005的没事，绝不代表与44v20可以任意切换）。2.2主聚醚聚酯的选取方向2.2.1相溶性指“聚醚、聚酯/硅油/水/催化剂/物理发泡剂”所组成的体系要互溶性好，均相稳定——至少存放一段时间不能分层。2.2.2官能度构成及骨架类型原则上说官能度越高，所发泡体的物理性能数值（尺寸稳定、抗压强度等）就越“理想”，但往往官能度高的聚醚粘度偏大...
