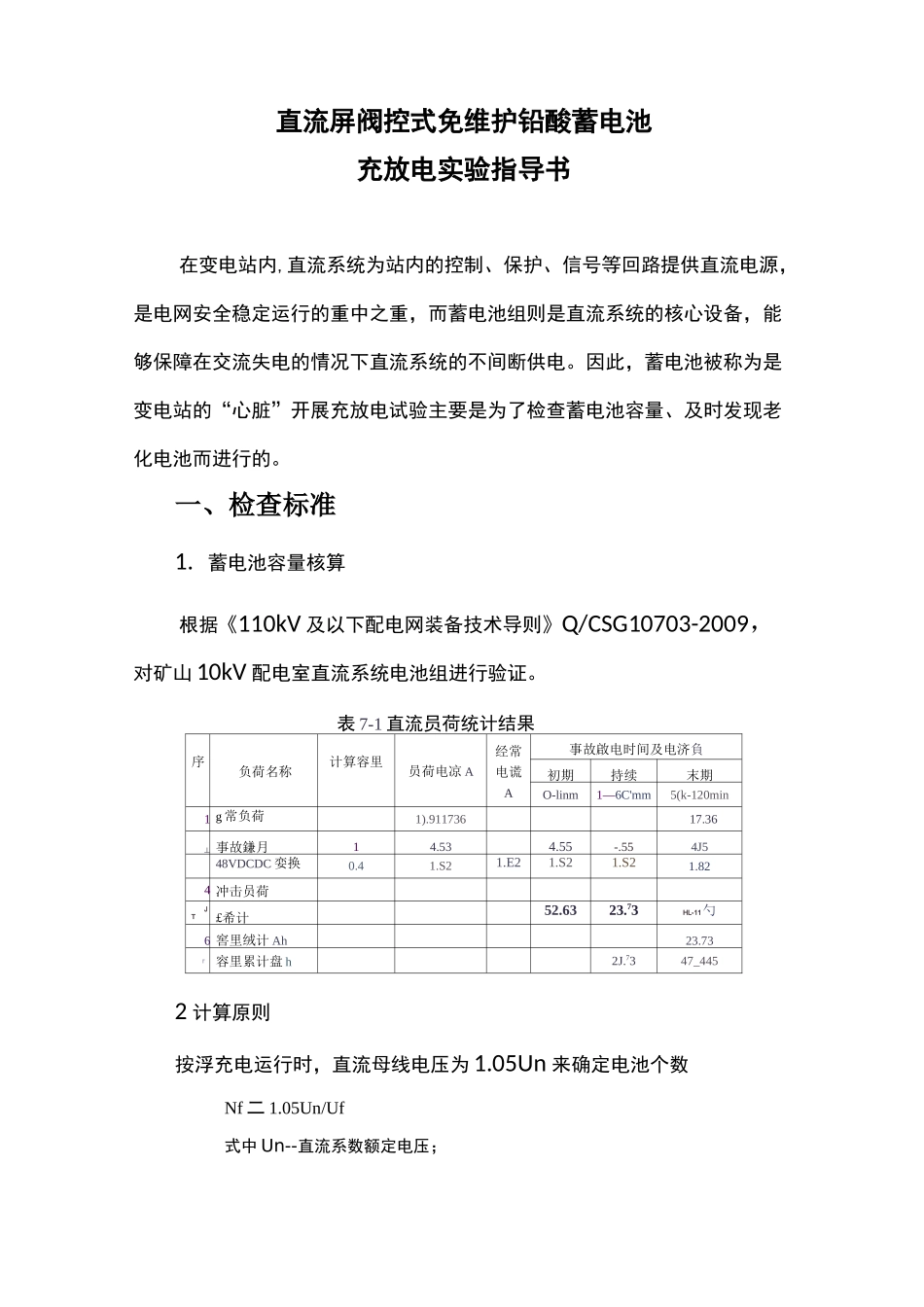

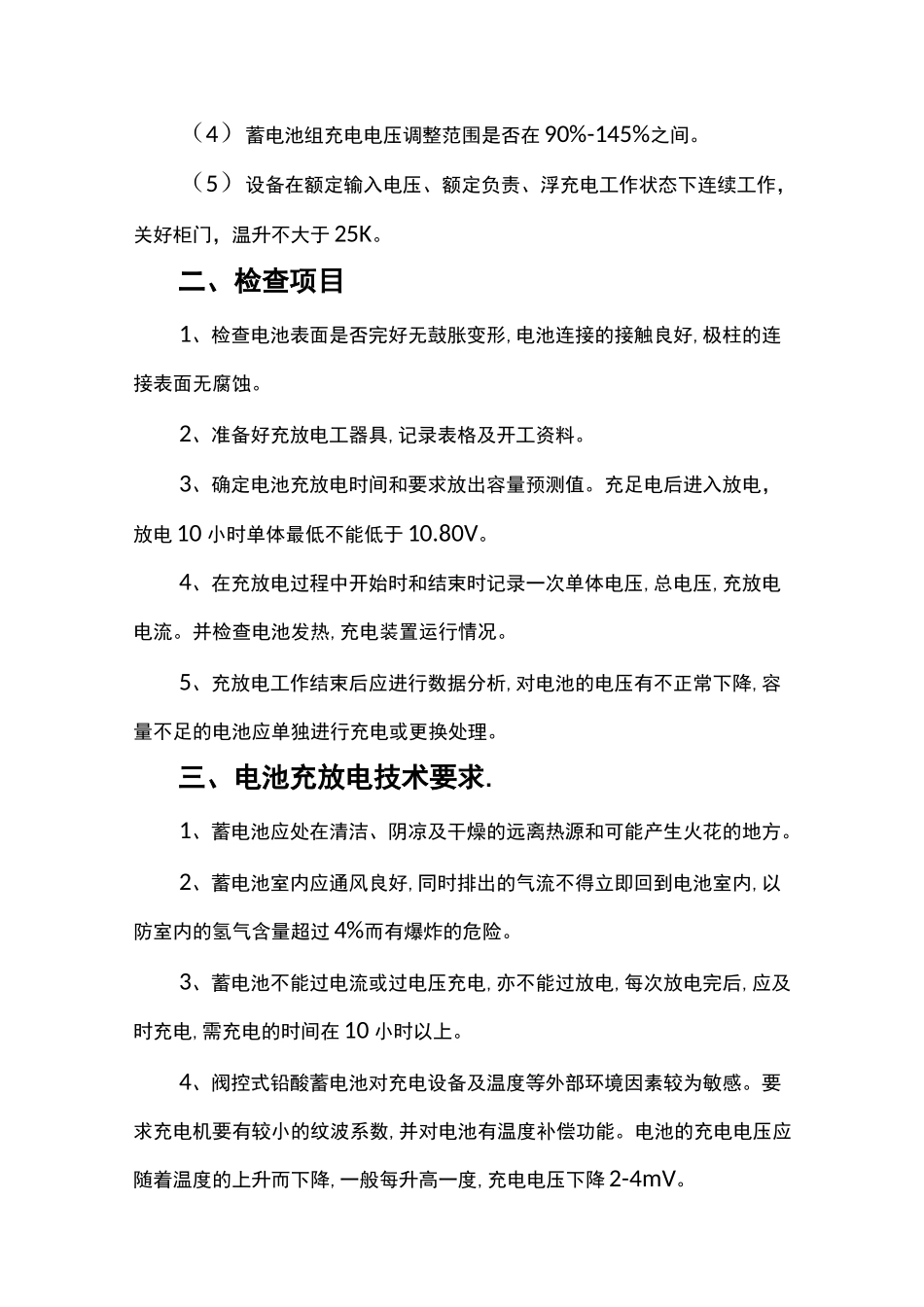

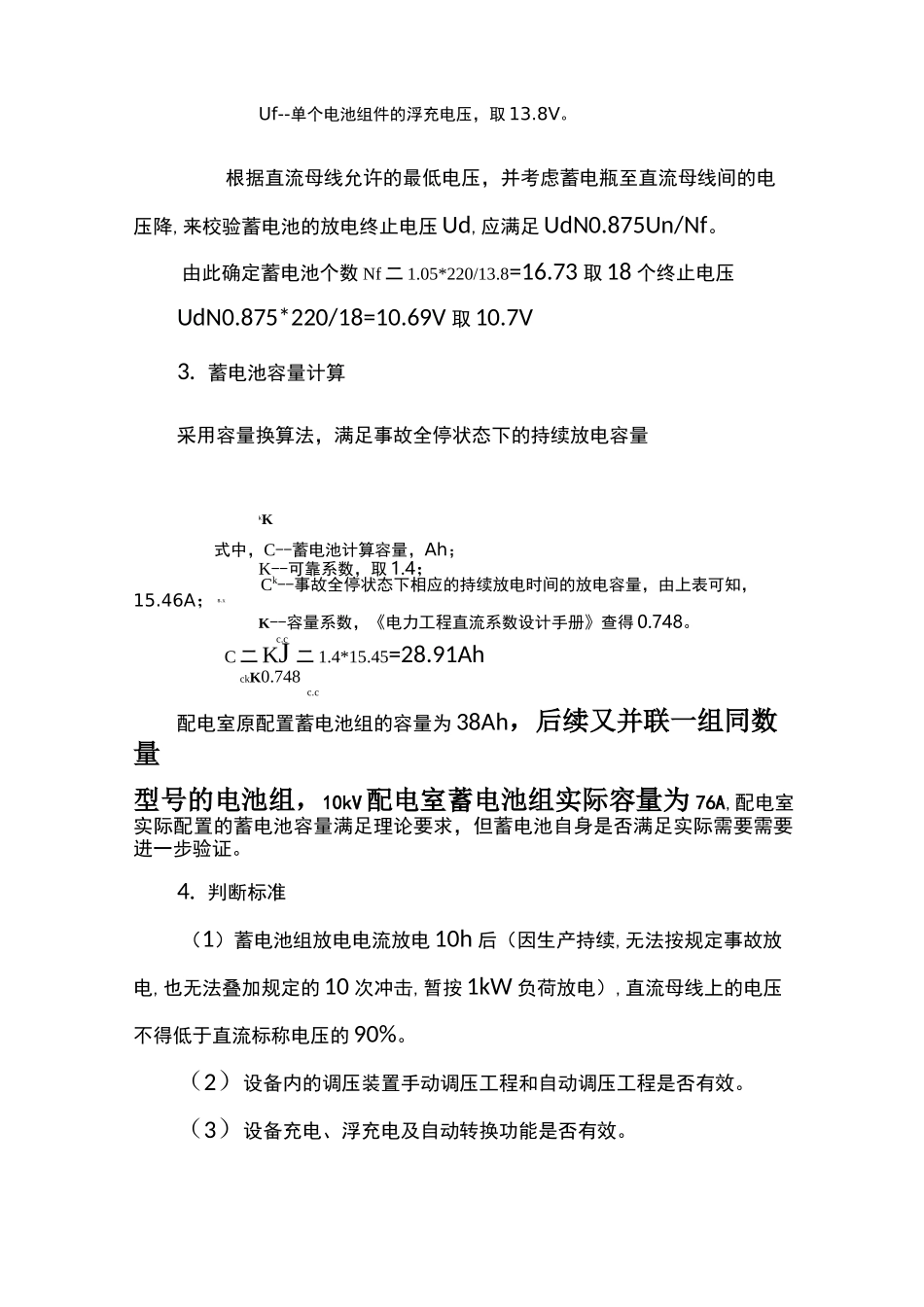

直流屏阀控式免维护铅酸蓄电池充放电实验指导书在变电站内,直流系统为站内的控制、保护、信号等回路提供直流电源,是电网安全稳定运行的重中之重,而蓄电池组则是直流系统的核心设备,能够保障在交流失电的情况下直流系统的不间断供电。因此,蓄电池被称为是变电站的“心脏”开展充放电试验主要是为了检查蓄电池容量、及时发现老化电池而进行的。一、检查标准1.蓄电池容量核算根据《110kV及以下配电网装备技术导则》Q/CSG10703-2009,对矿山10kV配电室直流系统电池组进行验证。表7-1直流员荷统计结果序负荷名称计算容里员荷电凉A经常电谎A事故啟电时间及电济負初期持续末期O-linm1—6C'mm5(k-120min1g常负荷1).91173617.36丄事故鎌月14.534.55-.554J548VDCDC娈换0.41.S21.E21.S21.S21.824冲击员荷JT£希计52.6323.73HL-11勺6窖里绒计Ah23.73r容里累计盘h2J.7347_4452计算原则按浮充电运行时,直流母线电压为1.05Un来确定电池个数Nf二1.05Un/Uf式中Un--直流系数额定电压;Uf--单个电池组件的浮充电压,取13.8V。根据直流母线允许的最低电压,并考虑蓄电瓶至直流母线间的电压降,来校验蓄电池的放电终止电压Ud,应满足UdN0.875Un/Nf。由此确定蓄电池个数Nf二1.05*220/13.8=16.73取18个终止电压UdN0.875*220/18=10.69V取10.7V3.蓄电池容量计算采用容量换算法,满足事故全停状态下的持续放电容量kK式中,C--蓄电池计算容量,Ah;K--可靠系数,取1.4;Ck--事故全停状态下相应的持续放电时间的放电容量,由上表可知,15.46A;s.xK--容量系数,《电力工程直流系数设计手册》查得0.748。c.cC二KJ二1.4*15.45=28.91AhckK0.748c.c配电室原配置蓄电池组的容量为38Ah,后续又并联一组同数量型号的电池组,10kV配电室蓄电池组实际容量为76A,配电室实际配置的蓄电池容量满足理论要求,但蓄电池自身是否满足实际需要需要进一步验证。4.判断标准(1)蓄电池组放电电流放电10h后(因生产持续,无法按规定事故放电,也无法叠加规定的10次冲击,暂按1kW负荷放电),直流母线上的电压不得低于直流标称电压的90%。(2)设备内的调压装置手动调压工程和自动调压工程是否有效。(3)设备充电、浮充电及自动转换功能是否有效。(4)蓄电池组充电电压调整范围是否在90%-145%之间。(5)设备在额定输入电压、额定负责、浮充电工作状态下连续工作,关好柜门,温升不大于25K。二、检查项目1、检查电池表面是否完好无鼓胀变形,电池连接的接触良好,极柱的连接表面无腐蚀。2、准备好充放电工器具,记录表格及开工资料。3、确定电池充放电时间和要求放出容量预测值。充足电后进入放电,放电10小时单体最低不能低于10.80V。4、在充放电过程中开始时和结束时记录一次单体电压,总电压,充放电电流。并检查电池发热,充电装置运行情况。5、充放电工作结束后应进行数据分析,对电池的电压有不正常下降,容量不足的电池应单独进行充电或更换处理。三、电池充放电技术要求.1、蓄电池应处在清洁、阴凉及干燥的远离热源和可能产生火花的地方。2、蓄电池室内应通风良好,同时排出的气流不得立即回到电池室内,以防室内的氢气含量超过4%而有爆炸的危险。3、蓄电池不能过电流或过电压充电,亦不能过放电,每次放电完后,应及时充电,需充电的时间在10小时以上。4、阀控式铅酸蓄电池对充电设备及温度等外部环境因素较为敏感。要求充电机要有较小的纹波系数,并对电池有温度补偿功能。电池的充电电压应随着温度的上升而下降,一般每升高一度,充电电压下降2-4mV。5、检验电池充足电方办法:电池系统恒压充电到后期,电流减少并趋向稳定值,充电电流连续三小时保持稳定,即表示电池系统已充足电。(一)放电1、放电采用电阻恒流法。2、接好外部放电电路,配置适当的监视表计及放电电阻。3、放电电流不超过10小时的电流,放电量应为额定容量的80%以上。4、放电时,开始时和结束时应测量和记录放电的电流、总电压、每个电池的电压、温度,单个电池电压不得低于10.8伏。5、电池过多,可只测标示电池,但在整个放电过程中,应全测2-3次。对电压下降较快的电池要专项记录。6、放电时如发现电池的电压有不正常下降,应查明情况,进行处理,容量很低的要进行更换。7、放电结...
