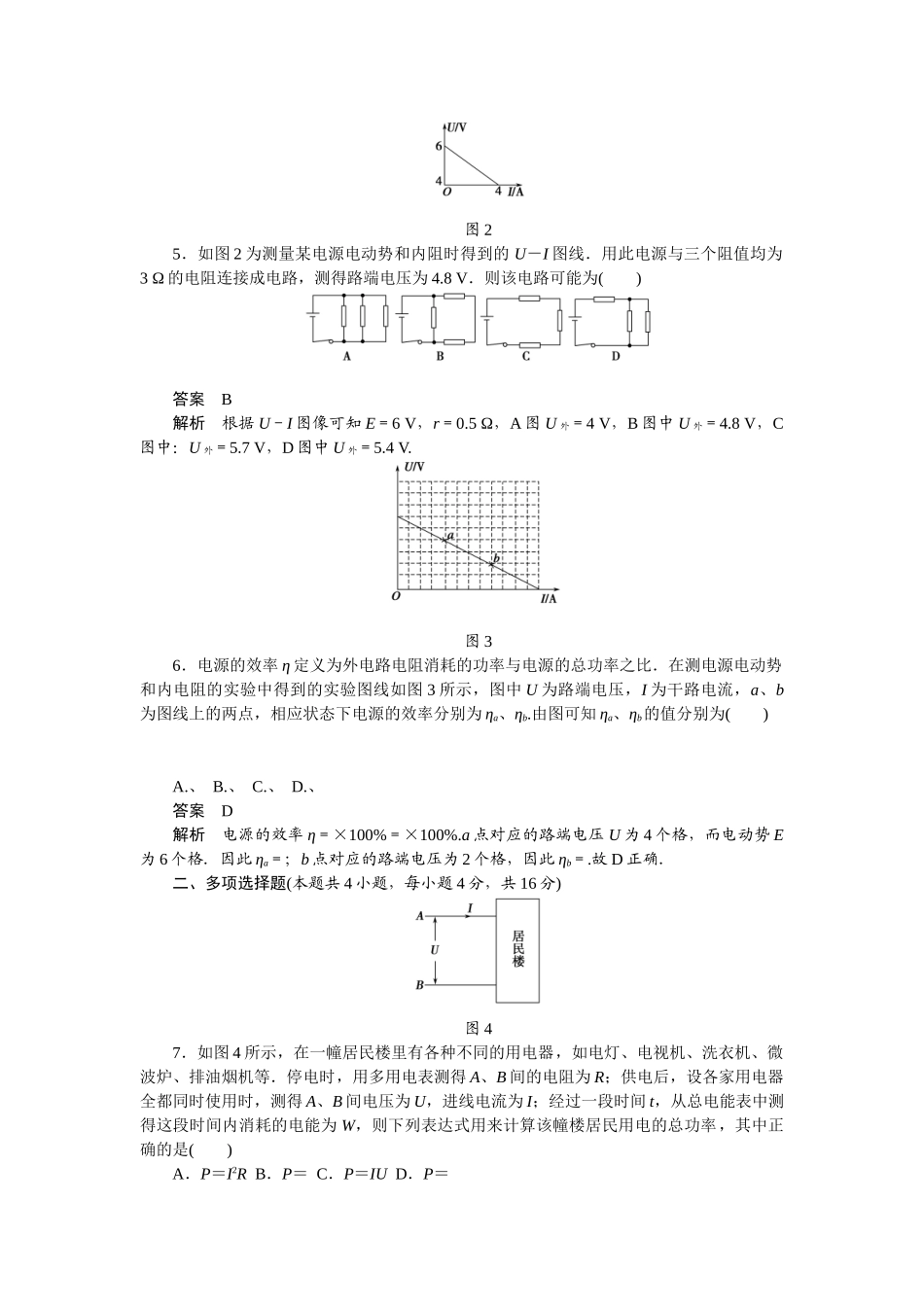

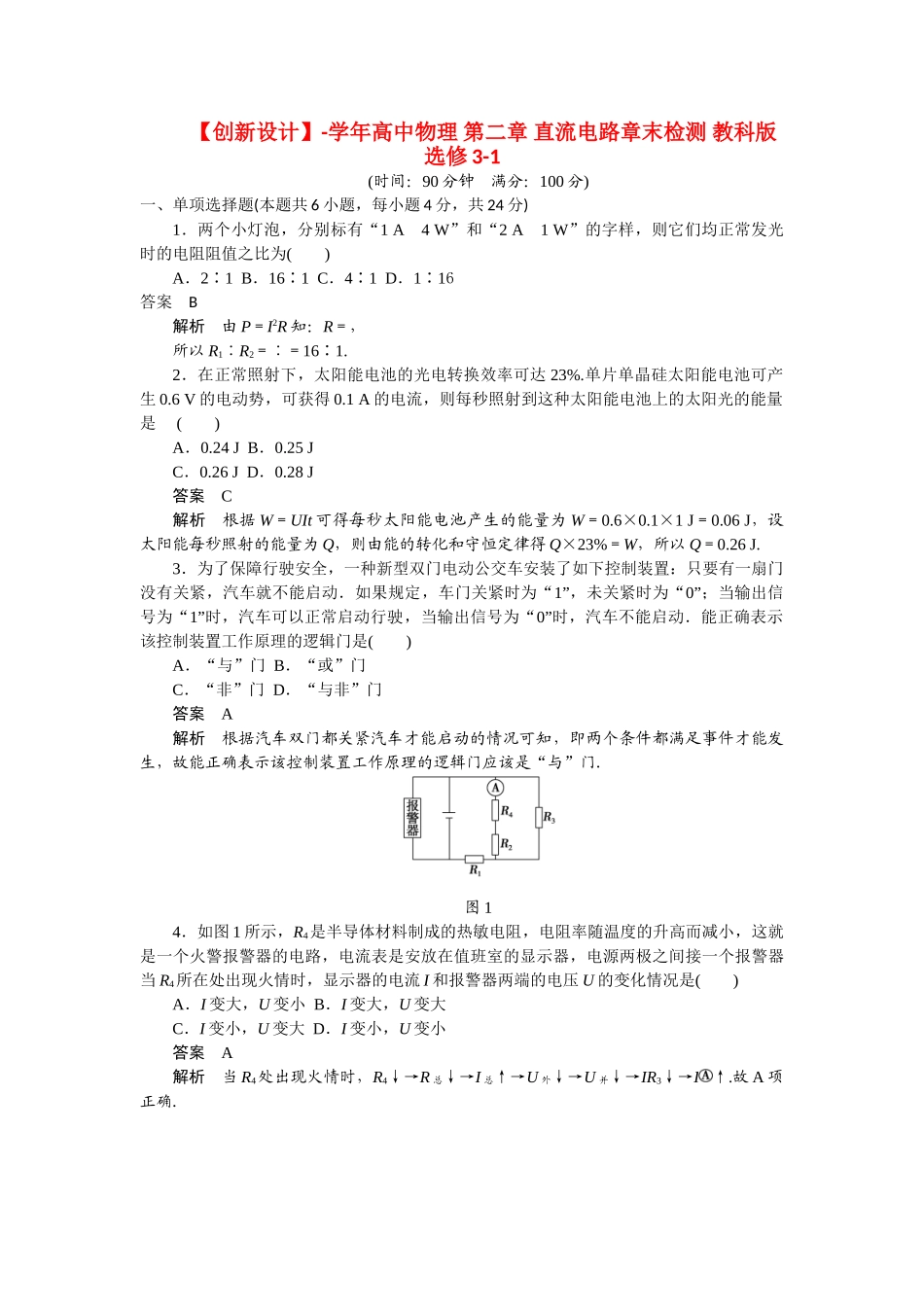

【创新设计】-学年高中物理第二章直流电路章末检测教科版选修3-1(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1A4W”和“2A1W”的字样，则它们均正常发光时的电阻阻值之比为()A．2∶1B．16∶1C．4∶1D．1∶16答案B解析由P＝I2R知：R＝，所以R1∶R2＝∶＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6V的电动势，可获得0.1A的电流，则每秒照射到这种太阳能电池上的太阳光的能量是()A．0.24JB．0.25JC．0.26JD．0.28J答案C解析根据W＝UIt可得每秒太阳能电池产生的能量为W＝0.6×0.1×1J＝0.06J，设太阳能每秒照射的能量为Q，则由能的转化和守恒定律得Q×23%＝W，所以Q＝0.26J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是()A．“与”门B．“或”门C．“非”门D．“与非”门答案A解析根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．图14．如图1所示，R4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器当R4所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是()A．I变大，U变小B．I变大，U变大C．I变小，U变大D．I变小，U变小答案A解析当R4处出现火情时，R4↓→R总↓→I总↑→U外↓→U并↓→IR3↓→I↑.故A项正确．图25．如图2为测量某电源电动势和内阻时得到的U－I图线．用此电源与三个阻值均为3Ω的电阻连接成电路，测得路端电压为4.8V．则该电路可能为()答案B解析根据U－I图像可知E＝6V，r＝0.5Ω，A图U外＝4V，B图中U外＝4.8V，C图中：U外＝5.7V，D图中U外＝5.4V.图36．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为()A.、B.、C.、D.、答案D解析电源的效率η＝×100%＝×100%.a点对应的路端电压U为4个格，而电动势E为6个格．因此ηa＝；b点对应的路端电压为2个格，因此ηb＝.故D正确．二、多项选择题(本题共4小题，每小题4分，共16分)图47．如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A、B间的电阻为R；供电后，设各家用电器全都同时使用时，测得A、B间电压为U，进线电流为I；经过一段时间t，从总电能表中测得这段时间内消耗的电能为W，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是()A．P＝I2RB．P＝C．P＝IUD．P＝答案CD解析电路消耗的电功率的计算公式P＝UI，P＝是普遍适用的，而A、B两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以A、B错误，C、D正确．图58．某学生做研究串联电路电压特点的实验时，接成如图5所示的电路，接通S后，他将多用电表电压挡的红、黑表笔并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，故障的原因可能是()A．AB段断路B．BC段断路C．AB段短路D．BC段短路答案AD解析由题意可得UAB＝UAC＝U，说明由A、B分别至电源的线路均已接通．若BC段完好，则AB段断路；若BC段短路，则AB段可能断路，也可能完好．又由题述得UBC＝0，因而可能AB段断路，或BC段短路，也有可能出现两者同时发生的情况．分析时考虑要全面，要把故障的可能原因全部找出来，不要漏掉正确选项．图69．如图6所示，已知电源电动势E＝12V，内阻r＝1Ω，定值电阻R＝2Ω，通过小灯泡的电流为1A，已知小灯泡的电阻为3Ω，小型直流电动机的线圈电阻r′＝1Ω，则()A．电动...
