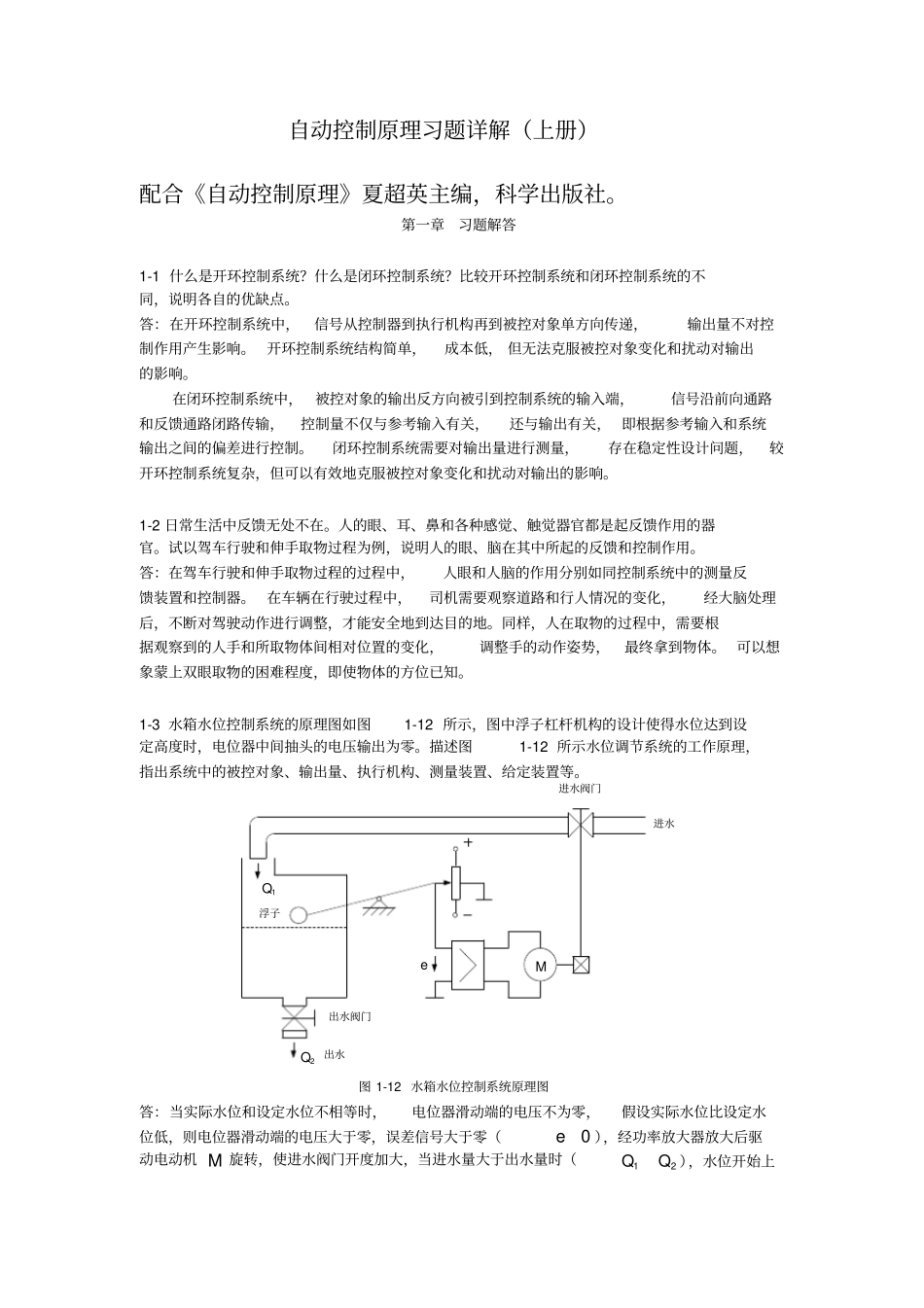

自动控制原理习题详解（上册）配合《自动控制原理》夏超英主编，科学出版社。第一章习题解答1-1什么是开环控制系统？什么是闭环控制系统？比较开环控制系统和闭环控制系统的不同，说明各自的优缺点。答：在开环控制系统中，信号从控制器到执行机构再到被控对象单方向传递，输出量不对控制作用产生影响。开环控制系统结构简单，成本低，但无法克服被控对象变化和扰动对输出的影响。在闭环控制系统中，被控对象的输出反方向被引到控制系统的输入端，信号沿前向通路和反馈通路闭路传输，控制量不仅与参考输入有关，还与输出有关，即根据参考输入和系统输出之间的偏差进行控制。闭环控制系统需要对输出量进行测量，存在稳定性设计问题，较开环控制系统复杂，但可以有效地克服被控对象变化和扰动对输出的影响。1-2日常生活中反馈无处不在。人的眼、耳、鼻和各种感觉、触觉器官都是起反馈作用的器官。试以驾车行驶和伸手取物过程为例，说明人的眼、脑在其中所起的反馈和控制作用。答：在驾车行驶和伸手取物过程的过程中，人眼和人脑的作用分别如同控制系统中的测量反馈装置和控制器。在车辆在行驶过程中，司机需要观察道路和行人情况的变化，经大脑处理后，不断对驾驶动作进行调整，才能安全地到达目的地。同样，人在取物的过程中，需要根据观察到的人手和所取物体间相对位置的变化，调整手的动作姿势，最终拿到物体。可以想象蒙上双眼取物的困难程度，即使物体的方位已知。1-3水箱水位控制系统的原理图如图1-12所示，图中浮子杠杆机构的设计使得水位达到设定高度时，电位器中间抽头的电压输出为零。描述图1-12所示水位调节系统的工作原理，指出系统中的被控对象、输出量、执行机构、测量装置、给定装置等。浮子出水出水阀门进水阀门进水1Q2QeM图1-12水箱水位控制系统原理图答：当实际水位和设定水位不相等时，电位器滑动端的电压不为零，假设实际水位比设定水位低，则电位器滑动端的电压大于零，误差信号大于零（0e），经功率放大器放大后驱动电动机M旋转，使进水阀门开度加大，当进水量大于出水量时（12QQ），水位开始上升，误差信号逐渐减小，直至实际水位与设定水位相等时，误差信号等于零，电机停止转动，此时，因为阀门开度仍较大，进水量大于出水量，水位会继续上升，导致实际水位比设定水位高，误差信号小于零，使电机反方向旋转，减小进水阀开度。这样，经反复几次调整后，进水阀开度将被调整在一适当的位置，进水量等于出水量，水位维持在设定值上。在图1-12所示水位控制系统中，被控对象是水箱，系统输出量水位高，执行机构是功率放大装置、电机和进水阀门，测量装置浮子杠杆机构，给定和比较装置由电位器来完成。1-4工作台位置液压控制系统如图1-13所示，该系统可以使工作台按照给定电位器设定的规律运动。描述图1-13所示工作台位置液压控制系统的工作原理，指出系统中的被控对象、被控量、执行机构、给定装置、测量装置等。放大器21给定电位器反馈电位器高压油回油电磁阀工作台动力油缸手柄图1-13工作台位置液压控制系统答：当给定电位器的角度（电压）和反馈电位器的角度（电压）不同时，误差电压经过放大器放大去驱动电磁阀，并带动滑阀移动。以给定电位器的电压大于反馈电位器的电压为例，设在正的误差电压作用下，电磁阀带动滑阀相对图1-13所示的平衡位置向右移动，高压油进入到动力油缸的左面，动力油缸活塞右面的油液从回油管路流出，动力油缸活塞在两边压力差的作用下向右运动，误差逐渐减小到零直至出现负的误差，滑阀开始向左移动至平衡位置的左侧。这样，经反复几次调整后，滑阀回到平衡位置，动力油缸活塞静止在设定的位置上。1-5图1-14的电加热炉温度控制系统与图1-10所示的有所不同，试描述系统的温度调节过程，它能做到加热炉温度的无差调节吗，为什么？功率放大热电偶电炉丝电加热炉ruturteuu图1-14电加热炉温度控制系统答：在图1-14所示电加热炉温度控制系统中，误差信号经过功率放大器放大后，电炉丝放出的热量与加热炉散出去的热量平衡，去维持炉温不变。当某种原因引起炉温下降时，误差信号增大，电炉丝上的电压升高，电炉丝放出的热量增加，炉温误差向...
