自流平施工教材VIP免费

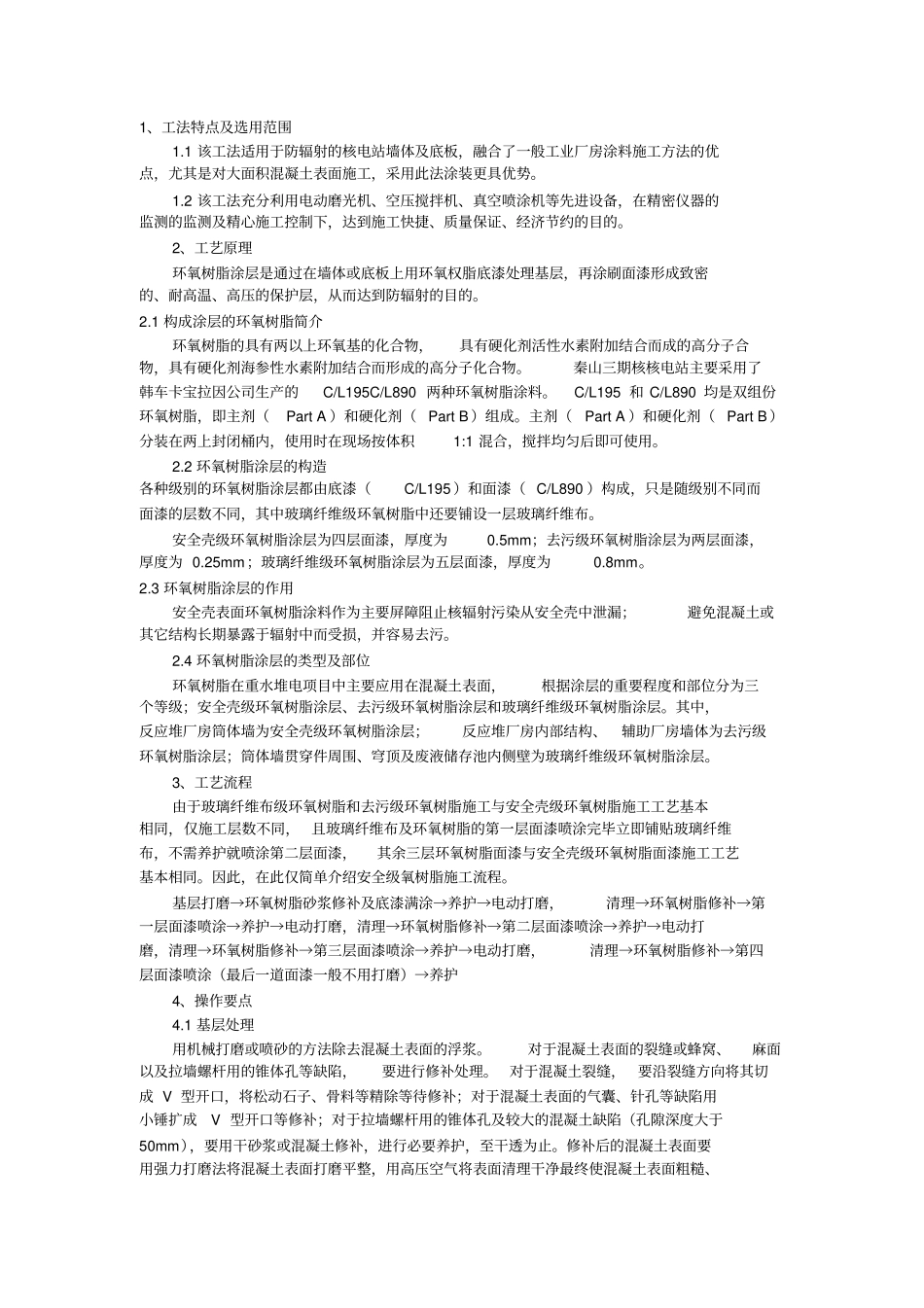

1、工法特点及选用范围1.1该工法适用于防辐射的核电站墙体及底板，融合了一般工业厂房涂料施工方法的优点，尤其是对大面积混凝土表面施工，采用此法涂装更具优势。1.2该工法充分利用电动磨光机、空压搅拌机、真空喷涂机等先进设备，在精密仪器的监测的监测及精心施工控制下，达到施工快捷、质量保证、经济节约的目的。2、工艺原理环氧树脂涂层是通过在墙体或底板上用环氧权脂底漆处理基层，再涂刷面漆形成致密的、耐高温、高压的保护层，从而达到防辐射的目的。2.1构成涂层的环氧树脂简介环氧树脂的具有两以上环氧基的化合物，具有硬化剂活性水素附加结合而成的高分子合物，具有硬化剂海参性水素附加结合而形成的高分子化合物。秦山三期核核电站主要采用了韩车卡宝拉因公司生产的C/L195C/L890两种环氧树脂涂料。C/L195和C/L890均是双组份环氧树脂，即主剂（PartA）和硬化剂（PartB）组成。主剂（PartA）和硬化剂（PartB）分装在两上封闭桶内，使用时在现场按体积1:1混合，搅拌均匀后即可使用。2.2环氧树脂涂层的构造各种级别的环氧树脂涂层都由底漆（C/L195）和面漆（C/L890）构成，只是随级别不同而面漆的层数不同，其中玻璃纤维级环氧树脂中还要铺设一层玻璃纤维布。安全壳级环氧树脂涂层为四层面漆，厚度为0.5mm；去污级环氧树脂涂层为两层面漆，厚度为0.25mm；玻璃纤维级环氧树脂涂层为五层面漆，厚度为0.8mm。2.3环氧树脂涂层的作用安全壳表面环氧树脂涂料作为主要屏障阻止核辐射污染从安全壳中泄漏；避免混凝土或其它结构长期暴露于辐射中而受损，并容易去污。2.4环氧树脂涂层的类型及部位环氧树脂在重水堆电项目中主要应用在混凝土表面，根据涂层的重要程度和部位分为三个等级；安全壳级环氧树脂涂层、去污级环氧树脂涂层和玻璃纤维级环氧树脂涂层。其中，反应堆厂房筒体墙为安全壳级环氧树脂涂层；反应堆厂房内部结构、辅助厂房墙体为去污级环氧树脂涂层；筒体墙贯穿件周围、穹顶及废液储存池内侧壁为玻璃纤维级环氧树脂涂层。3、工艺流程由于玻璃纤维布级环氧树脂和去污级环氧树脂施工与安全壳级环氧树脂施工工艺基本相同，仅施工层数不同，且玻璃纤维布及环氧树脂的第一层面漆喷涂完毕立即铺贴玻璃纤维布，不需养护就喷涂第二层面漆，其余三层环氧树脂面漆与安全壳级环氧树脂面漆施工工艺基本相同。因此，在此仅简单介绍安全级氧树脂施工流程。基层打磨→环氧树脂砂浆修补及底漆满涂→养护→电动打磨，清理→环氧树脂修补→第一层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第二层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第三层面漆喷涂→养护→电动打磨，清理→环氧树脂修补→第四层面漆喷涂（最后一道面漆一般不用打磨）→养护4、操作要点4.1基层处理用机械打磨或喷砂的方法除去混凝土表面的浮浆。对于混凝土表面的裂缝或蜂窝、麻面以及拉墙螺杆用的锥体孔等缺陷，要进行修补处理。对于混凝土裂缝，要沿裂缝方向将其切成V型开口，将松动石子、骨料等精除等待修补；对于混凝土表面的气囊、针孔等缺陷用小锤扩成V型开口等修补；对于拉墙螺杆用的锥体孔及较大的混凝土缺陷（孔隙深度大于50mm），要用干砂浆或混凝土修补，进行必要养护，至干透为止。修补后的混凝土表面要用强力打磨法将混凝土表面打磨平整，用高压空气将表面清理干净最终使混凝土表面粗糙、均匀、干净，用手触摸时无灰尘和其它杂质，以利于下层涂漆的施工。4.2环氧树脂砂浆修补混凝土基层及满涂4.2.1用环氧树脂砂浆填补混凝土表面经处理后产生的V型开口，使混凝土表面形成一个平面，待修补的环氧树脂砂浆干燥后，在整个混凝土表面满刮一层环氧树脂砂浆，以盖住混凝土表面微小的缺陷。环氧树脂砂浆干透后，用平板砂光机将表面打磨平整。4.2.2打磨好的表面存在的小缺陷时，可用环氧树脂面漆C/L890直接修补；打磨好的表面存在在较大的缺陷时，要用环氧树脂砂浆修补，修补完、干燥后进行打磨直至满足要求。4.3环氧树脂面漆施工4.3.1按体积比1:1将C/L890的主剂与硬化剂混合并搅拌均匀后，掺入体积配合比为15%的2#或33#稀释剂（一般夏季常用2#，其它季节用33#），充分混合搅拌均匀后即可使用。对于...
