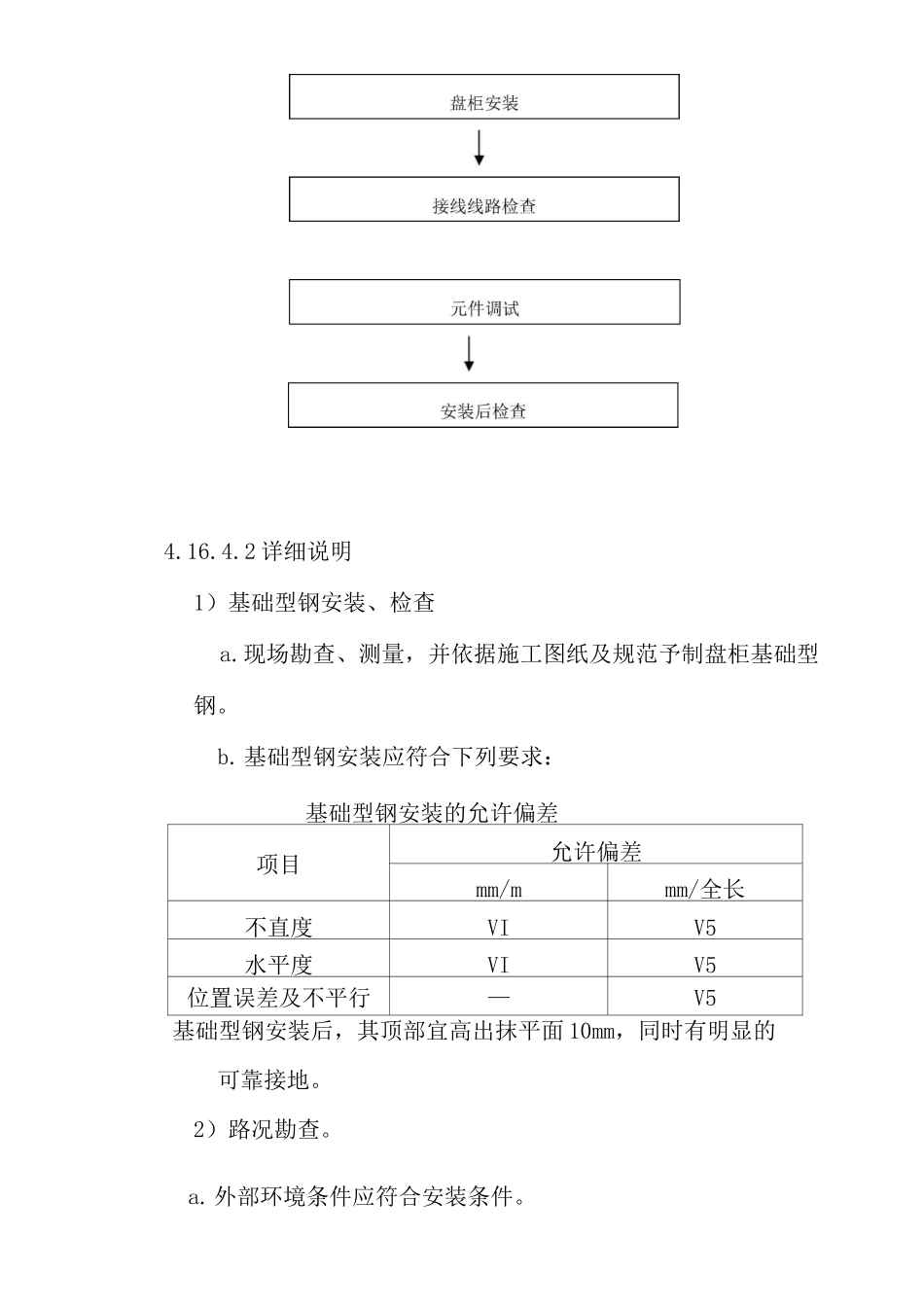

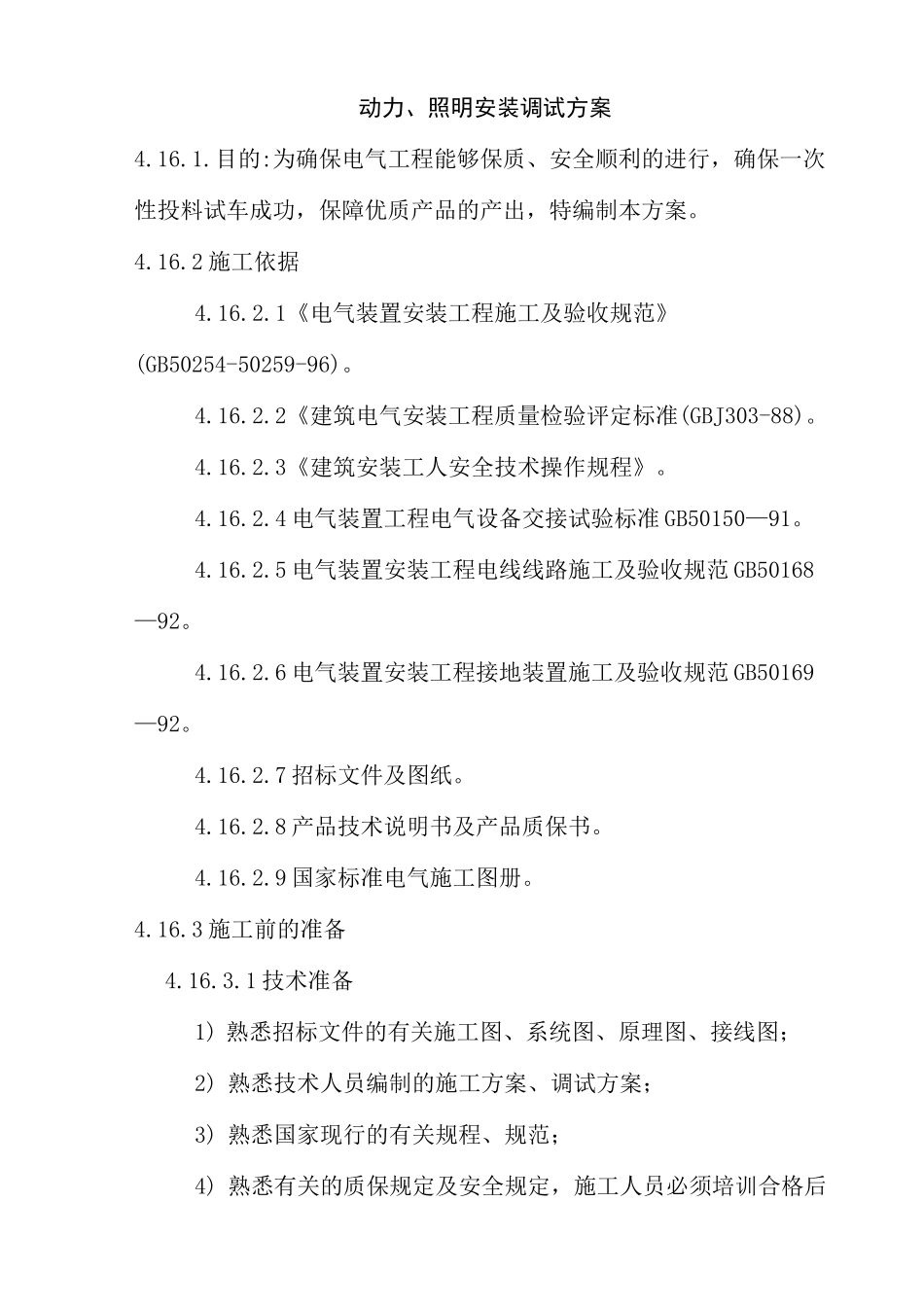

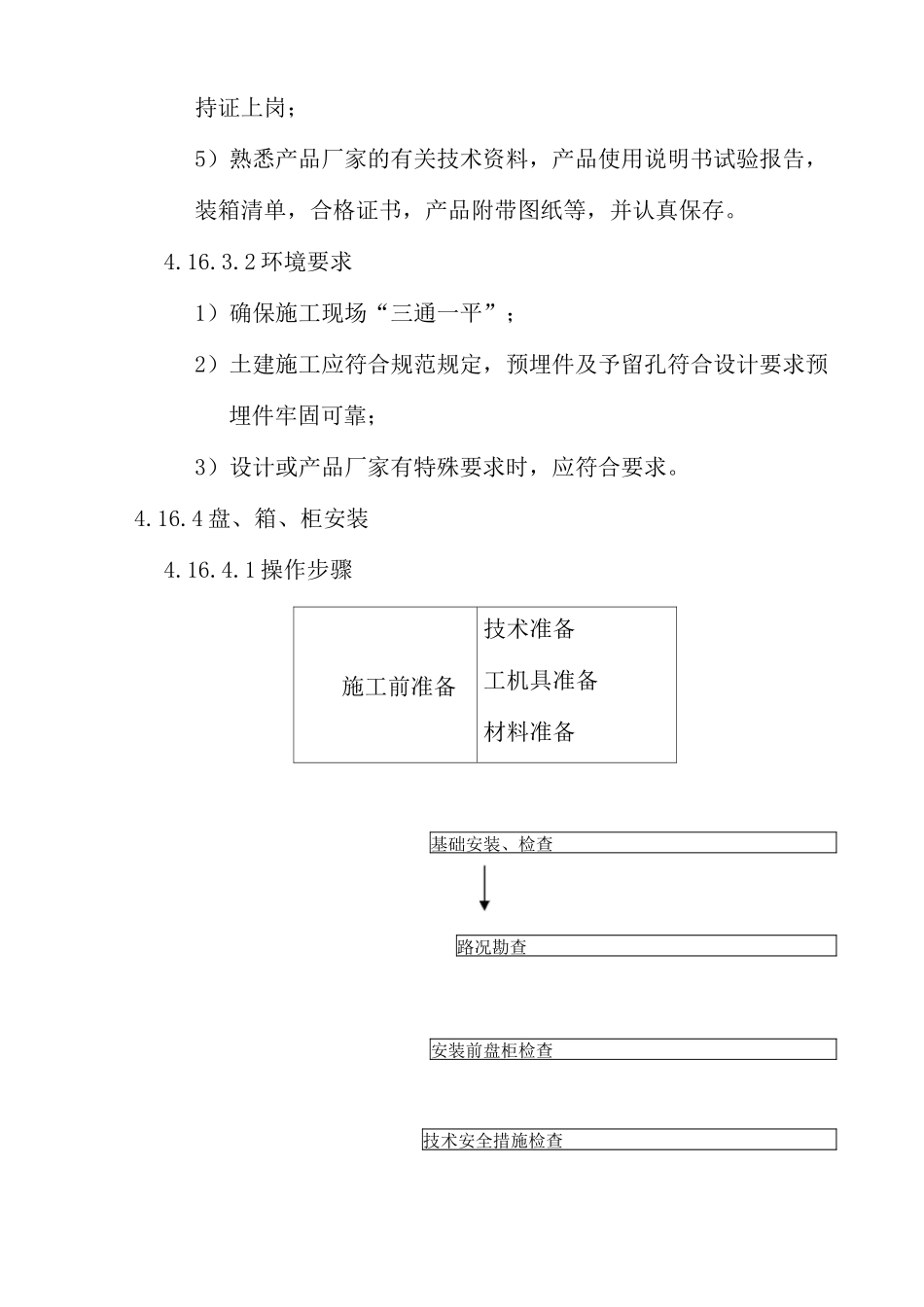

动力、照明安装调试方案4.16.1.目的:为确保电气工程能够保质、安全顺利的进行，确保一次性投料试车成功，保障优质产品的产出，特编制本方案。4.16.2施工依据4.16.2.1《电气装置安装工程施工及验收规范》(GB50254-50259-96)。4.16.2.2《建筑电气安装工程质量检验评定标准(GBJ303-88)。4.16.2.3《建筑安装工人安全技术操作规程》。4.16.2.4电气装置工程电气设备交接试验标准GB50150—91。4.16.2.5电气装置安装工程电线线路施工及验收规范GB50168—92。4.16.2.6电气装置安装工程接地装置施工及验收规范GB50169—92。4.16.2.7招标文件及图纸。4.16.2.8产品技术说明书及产品质保书。4.16.2.9国家标准电气施工图册。4.16.3施工前的准备4.16.3.1技术准备1)熟悉招标文件的有关施工图、系统图、原理图、接线图；2)熟悉技术人员编制的施工方案、调试方案；3)熟悉国家现行的有关规程、规范；4)熟悉有关的质保规定及安全规定，施工人员必须培训合格后持证上岗；5）熟悉产品厂家的有关技术资料，产品使用说明书试验报告，装箱清单，合格证书，产品附带图纸等，并认真保存。4.16.3.2环境要求1）确保施工现场“三通一平”；2）土建施工应符合规范规定，预埋件及予留孔符合设计要求预埋件牢固可靠；3）设计或产品厂家有特殊要求时，应符合要求。4.16.4盘、箱、柜安装4.16.4.1操作步骤施工前准备技术准备工机具准备材料准备基础安装、检查路况勘查安装前盘柜检查技术安全措施检查4.16.4.2详细说明1）基础型钢安装、检查a.现场勘查、测量，并依据施工图纸及规范予制盘柜基础型钢。b.基础型钢安装应符合下列要求：基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度VIV5水平度VIV5位置误差及不平行—V5基础型钢安装后，其顶部宜高出抹平面10mm，同时有明显的可靠接地。2）路况勘查。a.外部环境条件应符合安装条件。b.危险区域、场所应采取相应的安全防护措施。3）安装前盘柜检查。设备和器材到达现场后，应在规定期限内作验收检查，并应符合下列要求：a.包装及密封设备良好。b.开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。c.产品技术文件齐全。d.按国家有关规范标准要求外观检查合格。4）技术安全措施检查施工中的安全技术措施，应符合国家现行规范及有关技术标准及产品技术文件的规定。5）盘柜安装a.盘柜安装在震动场所，应按设计要求采取防震措施。b.盘柜及盘柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。c.盘柜单独或成列安装时，其垂直度、水平偏差以及盘柜面偏差、柜间接缝的允许偏差应符合下表中的规定，模拟母线应对齐，其误差不应超过视差范围，并应完整，安装牢固，并应按规定刷上模拟母线的标志颜色。盘、柜安装允许偏差项目允许偏扌皇(mm)垂直度（每米）<1.5水平偏差相邻两盘顶部V2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘面接缝<2d.盘、箱、柜、台的接地应牢固良好，成套柜应装供检修用的接地装置。e.抽屉式配电柜的安装尚应符合下列要求：抽屉推拉应灵活轻便，无卡阻、碰撞现象，抽屉应能互换；抽屉的机械联锁或电气联锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开；抽屉与柜体间的二次回路连接插件应接触良好；抽屉与柜体间的接触及柜体、框架的接地应良好。f.盘柜的漆层应完整，无损伤，固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜，其盘面颜色宜和谐一致。5）二次回路接线a.按图施工，接线正确。b.导线与电气元件间采用螺栓连接、插接、焊接或压接等，均应牢固可靠。c.盘柜内的导线不应有接头，导线芯线应无损伤。d.电缆芯线和所配导线的端部均应标明其回路编号，编号应正确，字迹清晰且不易脱色。e.配线应整齐、清晰、美观，导线绝缘应良好，无损伤。f.每个接线端子的每侧接线宜为1根，不得超过两根。对于插接式端子，不同截面的两根导线不得连接在同一端子上；对于螺栓连接端子，当接两根导线时，中间应加平垫片。g.二次回路接地应设专用螺栓。6）元件调试a.按照国家规程规定应分别进行性能动作试验和精确度调整，整定值按设计整定值调整。b.不同的元件所测试的项目和要求请参照《电...
