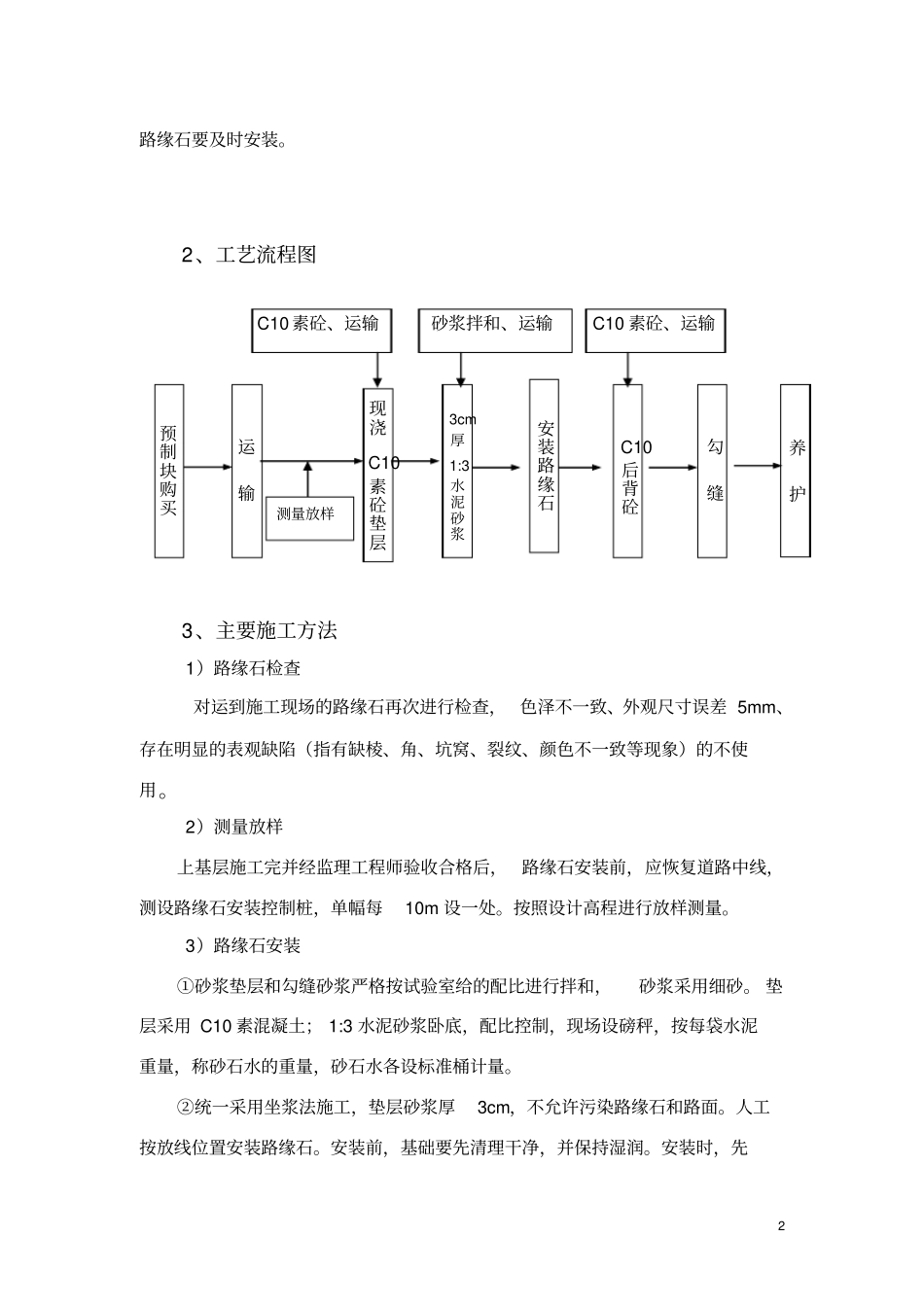

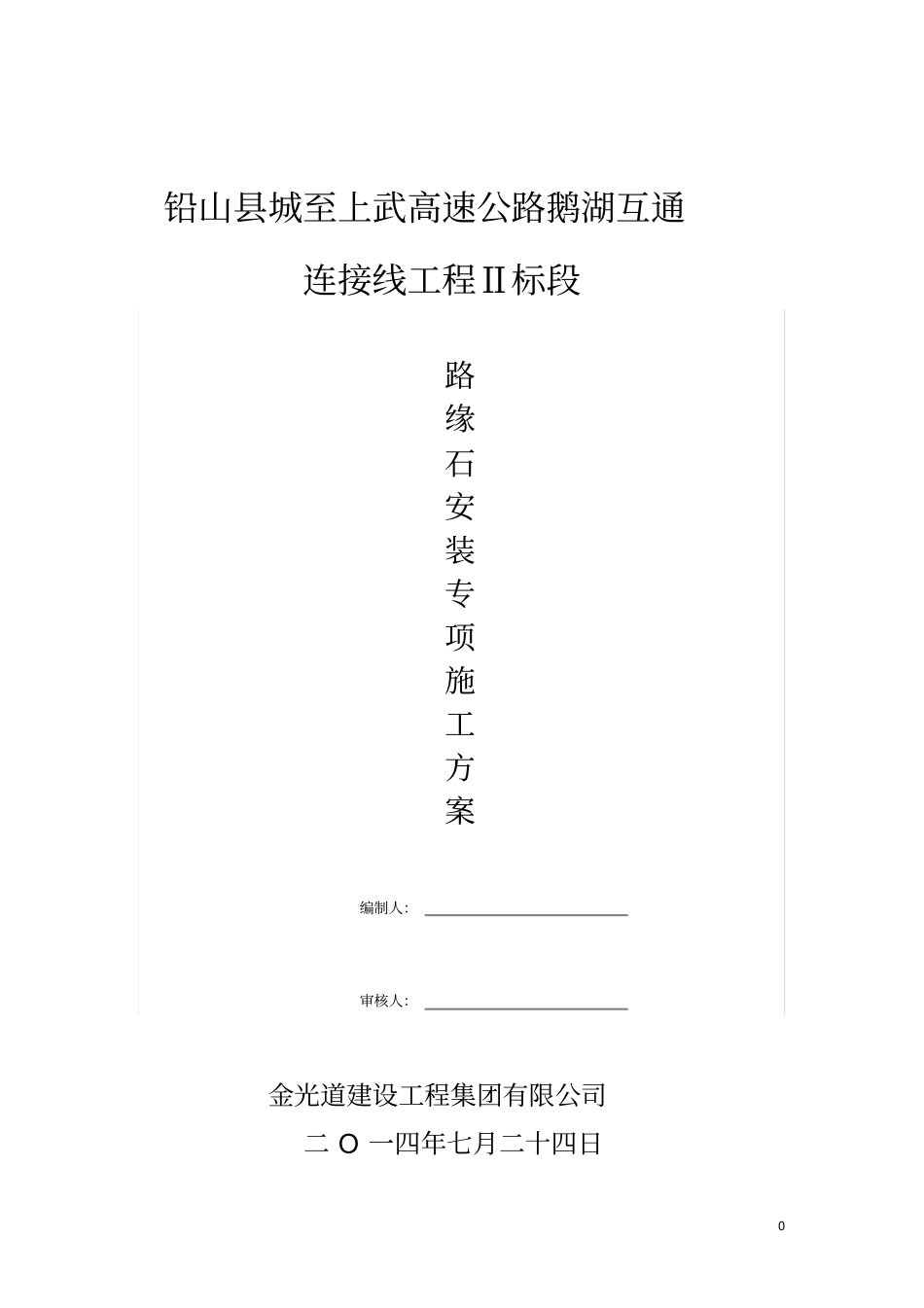

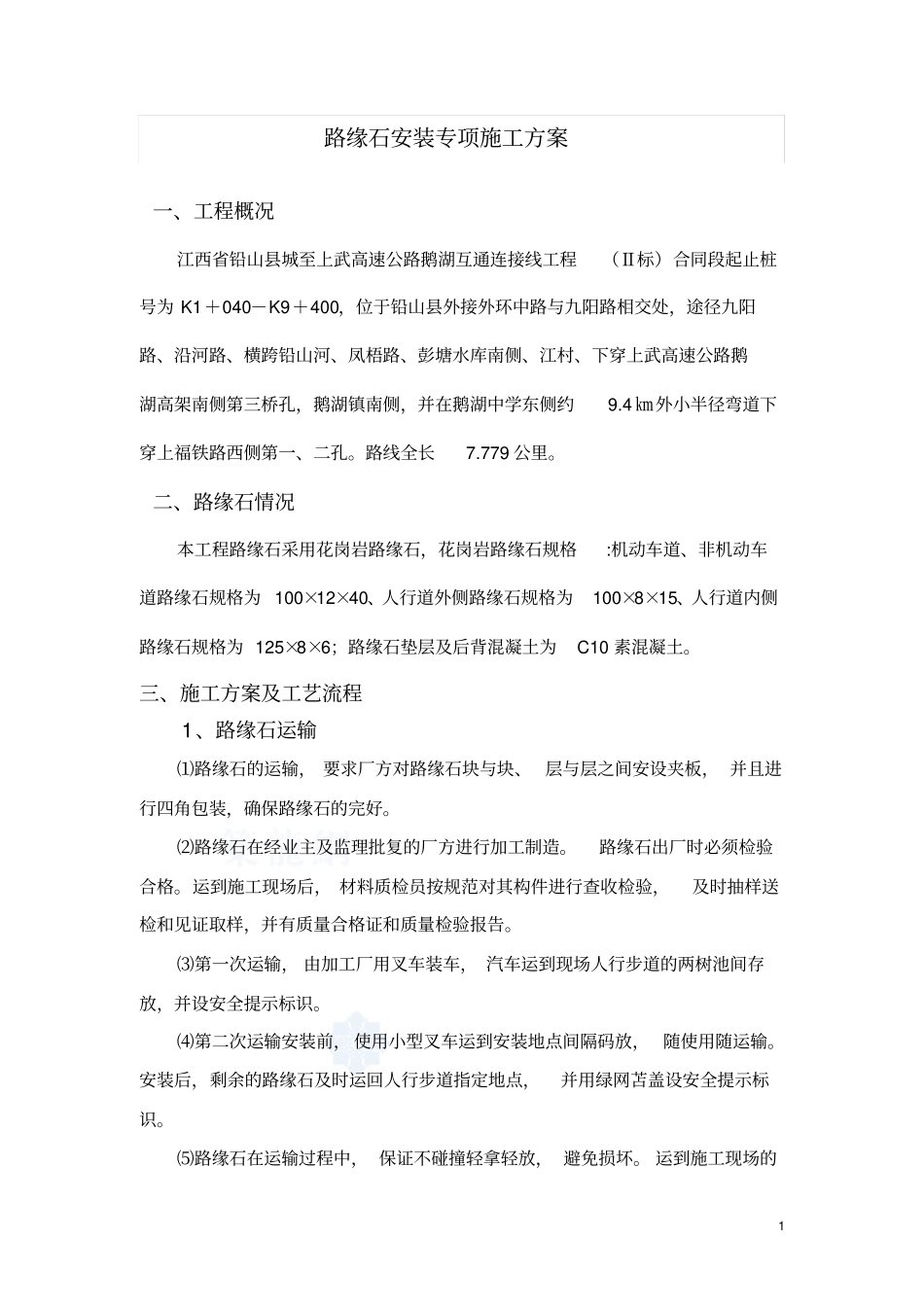

0铅山县城至上武高速公路鹅湖互通连接线工程Ⅱ标段路缘石安装专项施工方案编制人：审核人：金光道建设工程集团有限公司二O一四年七月二十四日1路缘石安装专项施工方案一、工程概况江西省铅山县城至上武高速公路鹅湖互通连接线工程（Ⅱ标）合同段起止桩号为K1＋040－K9＋400，位于铅山县外接外环中路与九阳路相交处，途径九阳路、沿河路、横跨铅山河、凤梧路、彭塘水库南侧、江村、下穿上武高速公路鹅湖高架南侧第三桥孔，鹅湖镇南侧，并在鹅湖中学东侧约9.4㎞外小半径弯道下穿上福铁路西侧第一、二孔。路线全长7.779公里。二、路缘石情况本工程路缘石采用花岗岩路缘石，花岗岩路缘石规格:机动车道、非机动车道路缘石规格为100×12×40、人行道外侧路缘石规格为100×8×15、人行道内侧路缘石规格为125×8×6；路缘石垫层及后背混凝土为C10素混凝土。三、施工方案及工艺流程1、路缘石运输⑴路缘石的运输，要求厂方对路缘石块与块、层与层之间安设夹板，并且进行四角包装，确保路缘石的完好。⑵路缘石在经业主及监理批复的厂方进行加工制造。路缘石出厂时必须检验合格。运到施工现场后，材料质检员按规范对其构件进行查收检验，及时抽样送检和见证取样，并有质量合格证和质量检验报告。⑶第一次运输，由加工厂用叉车装车，汽车运到现场人行步道的两树池间存放，并设安全提示标识。⑷第二次运输安装前，使用小型叉车运到安装地点间隔码放，随使用随运输。安装后，剩余的路缘石及时运回人行步道指定地点，并用绿网苫盖设安全提示标识。⑸路缘石在运输过程中，保证不碰撞轻拿轻放，避免损坏。运到施工现场的2路缘石要及时安装。2、工艺流程图3、主要施工方法1）路缘石检查对运到施工现场的路缘石再次进行检查，色泽不一致、外观尺寸误差5mm、存在明显的表观缺陷（指有缺棱、角、坑窝、裂纹、颜色不一致等现象）的不使用。2）测量放样上基层施工完并经监理工程师验收合格后，路缘石安装前，应恢复道路中线，测设路缘石安装控制桩，单幅每10m设一处。按照设计高程进行放样测量。3）路缘石安装①砂浆垫层和勾缝砂浆严格按试验室给的配比进行拌和，砂浆采用细砂。垫层采用C10素混凝土；1:3水泥砂浆卧底，配比控制，现场设磅秤，按每袋水泥重量，称砂石水的重量，砂石水各设标准桶计量。②统一采用坐浆法施工，垫层砂浆厚3cm，不允许污染路缘石和路面。人工按放线位置安装路缘石。安装前，基础要先清理干净，并保持湿润。安装时，先预制块购买C10素砼、运输测量放样运输现浇C10素砼垫层3cm厚1:3水泥砂浆C10后背砼勾缝养护安装路缘石砂浆拌和、运输C10素砼、运输3用线绳控制路缘石的直顺度，再用水平尺进行检查，安装合格后及时采用C10素混凝土进行后背浇筑和水泥砂浆勾缝。路缘石砌筑应平顺，相邻花岗岩路缘石缝用4mm厚铁板或塑料板控制，相邻混凝土路缘石缝用8mm厚铁板或塑料板控制，相邻路缘石的缝隙应均匀一致，路缘石与路面无缝隙、不漏水。③事先计算好每段路口路缘石块数，路缘石调整块应用机械切割成型。路缘石安装时要与开口、结构物圆滑地相接，线条直顺，曲线圆滑美观。④路缘石的安装速度应能满足现场施工的需要，必须在下面层施工之前安装好。⑤路缘石安装完后，及时回填夯打密实路肩或中央带后背的回填土。⑥路缘石安装后，必须再挂线，调整侧石至顺直、圆滑、平整，对侧石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应进行调整。⑦场地清理：路缘石安装完毕后，及时对有污染的场地和路面进行清理。⑧已完工的路缘石用塑料薄膜覆盖，进行成品保护，防止损害及表面污染。4）勾缝①路缘石的直顺度合格后采用M10的砂浆进行勾缝，使相邻路缘石的缝隙应均匀密实，路缘石与路面无缝隙、不漏水。②勾缝前先将路缘石缝内的土及杂物剔除干净，并用水润湿，然后用符合设计要求的水泥砂浆灌缝填充密实后勾平，用弯面压子压成凹型。用软扫帚除多余灰浆，并应适当洒水养护。③侧石背后宜用素土或石灰土夯实。5）检测及养生施工中采用水平尺进行控制，砌筑应稳固，顶面平整，线条直顺，曲线圆顺，缝宽均匀，勾缝密实，无杂物污染，然后采用塑料薄膜覆盖进行成品保护。检测的实...
