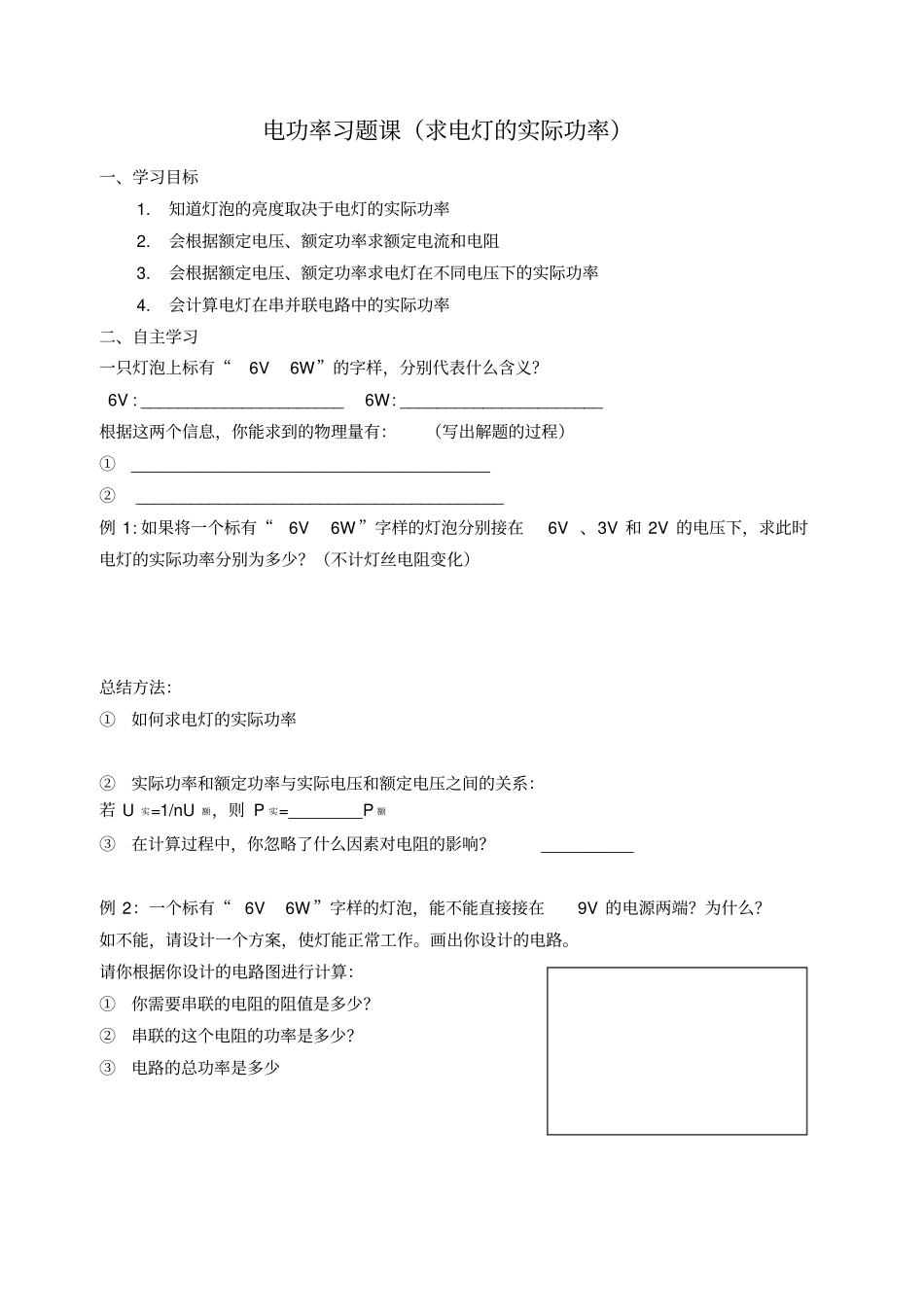

电功率习题课（求电灯的实际功率）一、学习目标1.知道灯泡的亮度取决于电灯的实际功率2.会根据额定电压、额定功率求额定电流和电阻3.会根据额定电压、额定功率求电灯在不同电压下的实际功率4.会计算电灯在串并联电路中的实际功率二、自主学习一只灯泡上标有“6V6W”的字样，分别代表什么含义？6V:______________________6W:______________________根据这两个信息，你能求到的物理量有：（写出解题的过程）①_______________________________________②________________________________________例1:如果将一个标有“6V6W”字样的灯泡分别接在6V、3V和2V的电压下，求此时电灯的实际功率分别为多少？（不计灯丝电阻变化）总结方法：①如何求电灯的实际功率②实际功率和额定功率与实际电压和额定电压之间的关系：若U实=1/nU额，则P实=________P额③在计算过程中，你忽略了什么因素对电阻的影响？__________例2：一个标有“6V6W”字样的灯泡，能不能直接接在9V的电源两端？为什么？如不能，请设计一个方案，使灯能正常工作。画出你设计的电路。请你根据你设计的电路图进行计算：①你需要串联的电阻的阻值是多少？②串联的这个电阻的功率是多少？③电路的总功率是多少苏科版九年级下册第十五章电功和电热第2节电功率（导学案无答案）2/3例3：标有“6V6W”、“9V3W”字样的灯L1和L2。（不考虑温度对灯丝电阻的影响）（1）串联接在某电源上，要保证两灯安全工作，电源电压不应超过________V。变式：如果让其中一盏灯正常发光，另一盏灯发光较暗，则_______灯正常发光，发光较暗的灯实际功率为_______W．（2）若将两灯并联使用，保证两灯安全工作，则干路中的电流不应超过_________A。（结果保留一位小数）变式：如果让其中一盏灯正常发光，另一盏灯发光较暗，则_______灯正常发光，发光较暗的灯实际功率为_______W．例4：在综合实践活动课上，小明设计了如图所示的模拟调光灯电路，此电路中电源电压不变，灯泡L标有“6V3W”字样，将滑动变阻器R的滑片P置于最右端，闭合开关，电压表和电流表示数分别为6V和0.3A；移动滑片P至某一位置，电压表和电流表示数分别为2V和0.5A．（1）灯泡L正常发光时的电阻多大？（2）滑动变阻器R的滑片P在最右端时，闭合开关，灯泡L的实际功率多大？（3）为使灯泡安全工作，R的滑片能自由滑动，且滑片P滑到某一端时灯泡能正常发光，应采取怎样的保护措施？请具体说明．例5：某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0～3V”，电流表的量程为0～0.6A．滑动变阻器规格“20Ω1A”，灯泡L标有“2.5V1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下。求：（1）滑动变阻器的阻值范围；（2）灯泡的最小功率；（3）该电路的最大功率。苏科版九年级下册第十五章电功和电热第2节电功率（导学案无答案）3/3三、课堂检测1.如图“6V3W”小灯泡的电流I与两端电压U之间关系的图象，从图象可知，灯丝电阻是______（选填“变化”或“不变”），这是由于灯丝的电阻与________有关。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际功率为______W。2.在用电高峰时，家庭电路的电压如果降低10%，则标有“PZ220-100“的白炽灯在此时的实际电功率为_________W。（忽略温度对灯丝电阻的影响）3.小伟同学用如图所示的电路测小灯泡的功率．电路中电源电压恒为4.5V，电压表的量程为0～3V，滑动变阻器的规格为“20ΩlA”，灯泡标有“2.5V1.25W”字样．若闭合开关，两电表的示数均不超过所选量程，灯泡两端的电压不允许超过额定值，不考虑灯丝电阻的变化。求：（1）滑动变阻器的阻值范围；（2）灯泡的最小功率；（3）该电路的最大功率。（自主拓展）如图所示，阻值为10Ω的电阻R与额定电压为3.8V的电灯L串联后，接在4V电源两端．闭合开关S，测得电灯L的电功率为0.4W．则电阻R两端的电压为_________V，电路中的电流为_________A，电灯L的额定功率为_________W．（不考虑温度对电阻的影响）
