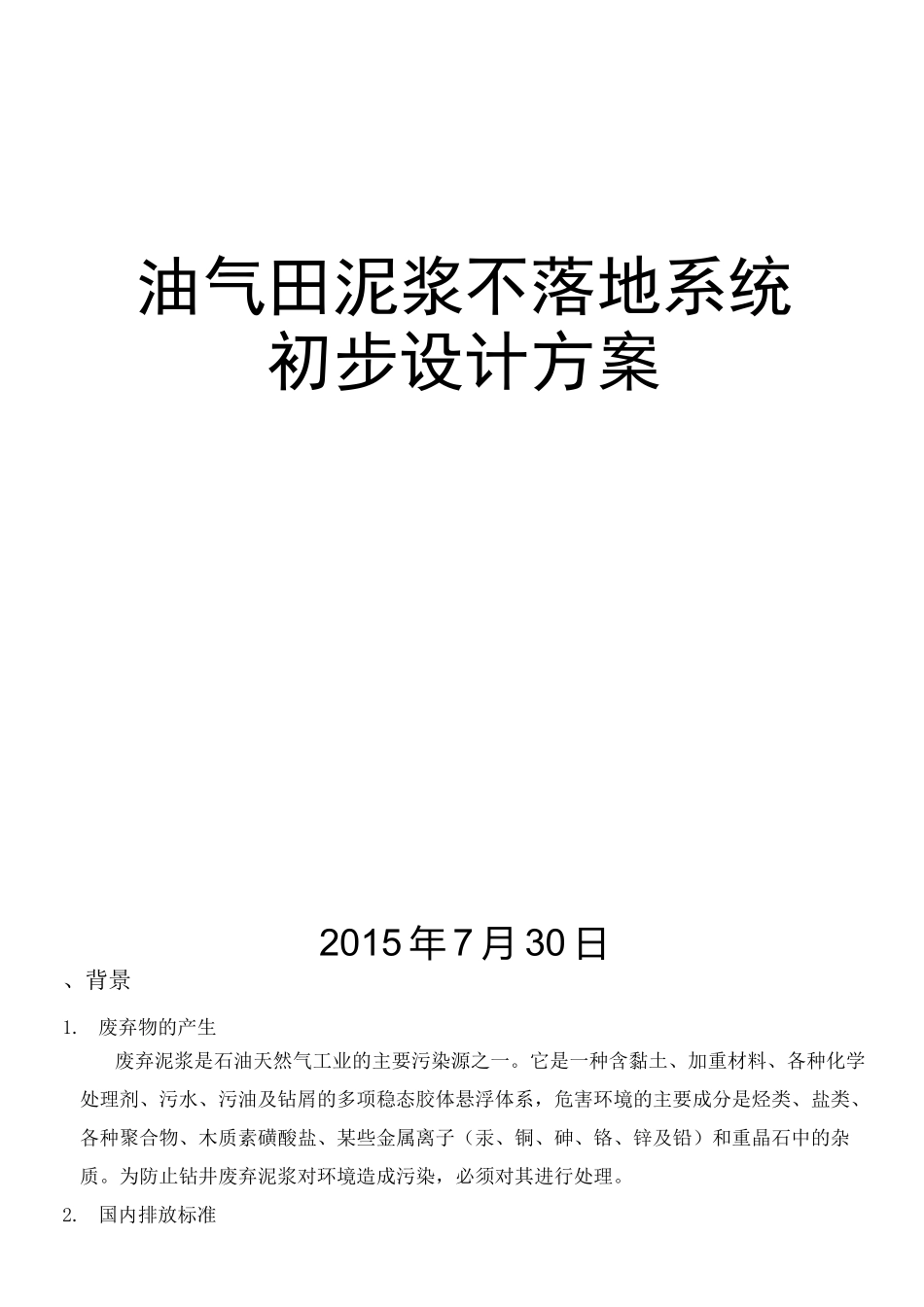

油气田泥浆不落地系统配置方案公司标准化编码［QQX96QT-油气田泥浆不落地系统初步设计方案2015年7月30日、背景1.废弃物的产生废弃泥浆是石油天然气工业的主要污染源之一。它是一种含黏土、加重材料、各种化学处理剂、污水、污油及钻屑的多项稳态胶体悬浮体系，危害环境的主要成分是烃类、盐类、各种聚合物、木质素磺酸盐、某些金属离子（汞、铜、砷、铬、锌及铅）和重晶石中的杂质。为防止钻井废弃泥浆对环境造成污染，必须对其进行处理。2.国内排放标准污水排放标准污水排放的标准GB-8978-98《污水综合排放标准》和GB-3550—83《石油开发工业水污染物排放标准》。对比两个标准，GB-3550更加严格，更有针对性，因此我们选择GB-3550石油开发工业水污染物排放标准，第一级标准为执行标准。石油开发工业水污染物最高容许排放浓度。有毒重金属编号项目毫克/升1汞及其无机化合物（按Hg计）2镉及其无机化合物（按Cd计）3六价铬化合物（按Cr6+计）4砷及其无机化合物（按As计）一般有害物质编号项目第一级第二级1PH值6-96-92石油类10303悬浮物1002004挥发性酚15硫化物116化学需氧量100100达到上述标准处理后的污水，已经满足GB-8978-98《污水综合排放标准》的II级标准，可以排入城镇排水管网，或者排入GB-3838标准IV和V类水域，但是不得排入GB-3838标准III类水域。更不能就地排放。第一类一般工业废弃物不被视为有毒有害物质，允许拉运至一般工业废物堆放场。贮存处置场要离居民区500m以外。水基泥浆岩屑水基泥浆岩屑本身不属于《国家危险废弃物名录》最新版规定的危险品。泥浆中有害固相属于危险废弃物，在《国家危险废弃物名录》中编号HW08，废物类别属于《废矿物油》，废物代码071-002-08,危险特征为I（毒性）。二、配套选择1.目前国内处理方式根据处理和排放情况的不同，国内外对废弃泥浆有多种处理方法，包括固化处理、MTC技术、化学强化固液分离技术、机械脱水法、焚烧法、喷雾干燥法、回收循环利用法、安全土地掩埋法（又称坑内密封法）、土地耕作法、脱稳干化场处理法、注入安全地层或环行空间法、微生物法等。其中，固化处理+分离液处理特别适宜废弃泥浆处理。2.钻井工序一般井型井身结构设计，直井钻井一开钻头©311.1mm、表层套管外径©244.5mm、下入深度大于等于750-800m）；二开钻头©222.3mm、套管外径©215.9mm、下深约3500-3700m；水平井钻井一开钻头©346.6mm、表层套管外径©273mm、下入深度大于等于500m）；二开钻头©241.3.9mm、套管外径©177.8mm、下深约2400-2600m；三开钻头，钻至约3500-4200m，尾管完井。3.固井废液3500-4200m井固井总排量100-120方，固井液：水泥污水及泥浆混合液，废弃物、回收利用泥浆及处理液井段岩屑泥浆数量m3主要有物质总量m3主要有害物质固化量m3回收利用液体直井一开重金属、COD、BOD约200COD、BOD、重金属、难约30-40大部分转化二开泥浆溶有机物、油直井二开重金属、COD、B0品D约360COD、BOD、重金属、难浴有机物、油约60-80多余泥浆及处理液全部回收利用合计120水平井一开重金属、COD、BOD50COD、BOD、重金属、难浴有机物、油约50-70大部分转化二开泥浆水平井二开重金属、COD、BOD约400COD、BOD、重金属、难浴有机物、油约40-60多余泥浆及处理液全部回收利用水平井三开重金属、COD、BOD约300COD、BOD、重金属、难浴有机物、油约30合计160岩屑计算方式：直井段井径扩大15%，水平段井径扩大30%，含水65%左右。泥浆固化计算方式：固井混浆和除砂器、除泥器、离心机排出的废泥浆、沉砂罐排出的沉砂经过固液分离后的固相总和。4.废弃泥浆及岩屑固化处理流程钻井作业经振动筛、除沙器、离心机分离出的废弃钻屑液、泥浆、废水，经螺旋输送机送至分散切割均料装置。钻井作业至岩屑层时出料以钻屑和钻井液为主，用软管抽吸泵送至岩屑分离机，滤出液经管道直接送至钻井液循环箱回用于生产，岩屑收集送至制砖装置或填埋。钻井作业至泥浆层时出料以泥浆和钻井液为主，用泵经管道混合器加破胶剂、助凝剂药送至混凝罐进行破胶、絮凝，使泥浆中的液相和固相分离，进干燥机或压滤机进行初级泥水分离，泥饼收集送至。滤出液提升至集中填埋，分离液进入高...
