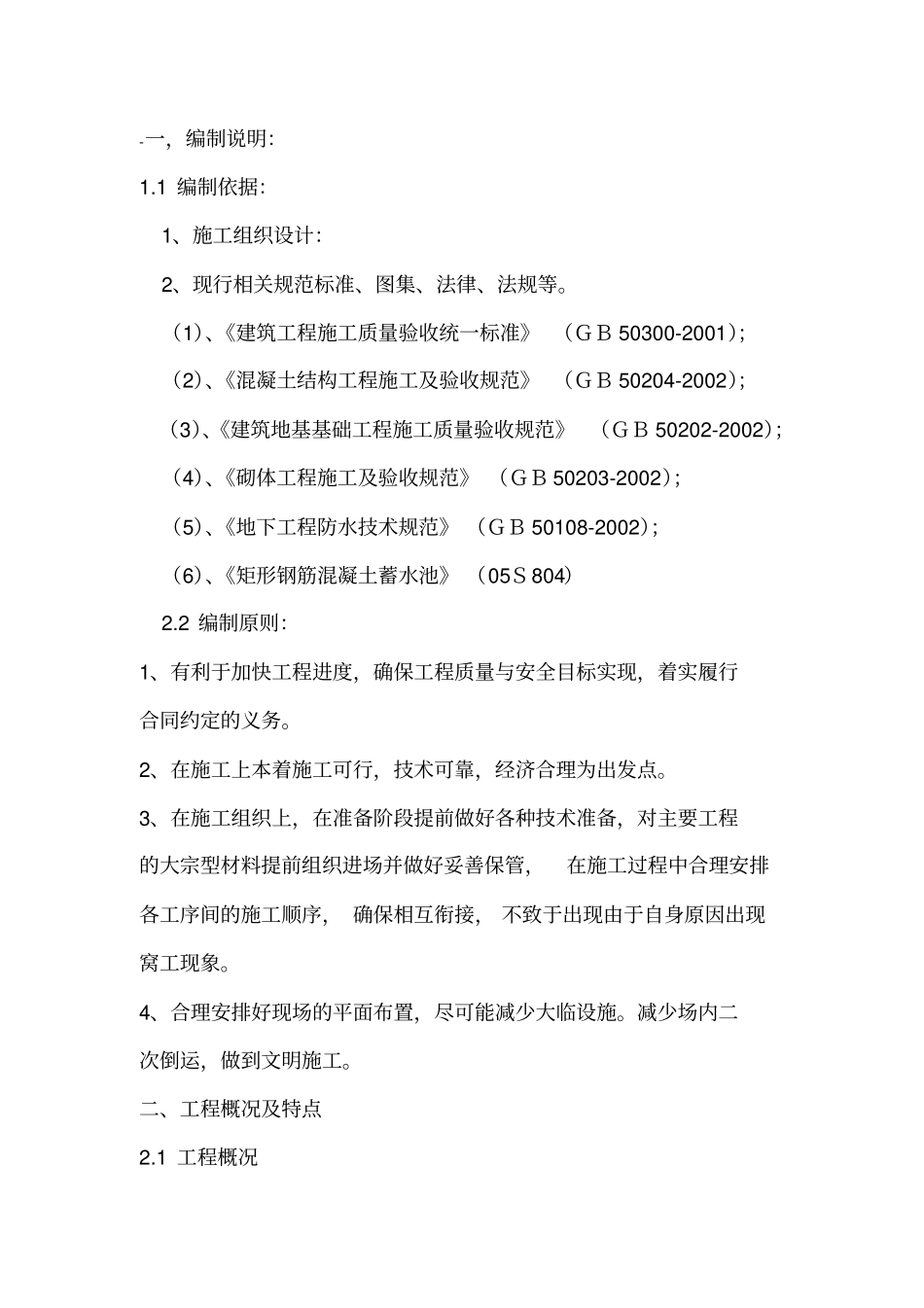

-一，编制说明：1.1编制依据：1、施工组织设计：2、现行相关规范标准、图集、法律、法规等。（1）、《建筑工程施工质量验收统一标准》（ＧＢ50300-2001）；（2）、《混凝土结构工程施工及验收规范》（ＧＢ50204-2002）；（3）、《建筑地基基础工程施工质量验收规范》（ＧＢ50202-2002）；（4）、《砌体工程施工及验收规范》（ＧＢ50203-2002）；（5）、《地下工程防水技术规范》（ＧＢ50108-2002）；（6）、《矩形钢筋混凝土蓄水池》（05Ｓ804）2.2编制原则：1、有利于加快工程进度，确保工程质量与安全目标实现，着实履行合同约定的义务。2、在施工上本着施工可行，技术可靠，经济合理为出发点。3、在施工组织上，在准备阶段提前做好各种技术准备，对主要工程的大宗型材料提前组织进场并做好妥善保管，在施工过程中合理安排各工序间的施工顺序，确保相互衔接，不致于出现由于自身原因出现窝工现象。4、合理安排好现场的平面布置，尽可能减少大临设施。减少场内二次倒运，做到文明施工。二、工程概况及特点2.1工程概况1、本工程根据水源供给情况，修建规模为2400m3一座，具体尺寸为：31.35m（长）×20.7m（宽）×4.65m（高），水池分3格，其中1格独立，2格相互连通，水池采用半埋地式，池顶出土1m。参照《矩形钢筋混凝土蓄水池》（05Ｓ804）图集施工，其主要工作内容包括：土石方开挖、水池混凝土、底板、池壁防水，设备安装及管道安装、附属设施施工及水池周边回填等。2、施工情况：机械、工具、人员已进入现场。3、工期以满足总体工期为目标。2.2工程特点：1、因为工程为地下工程，底板整体落地，土石方开挖量较大。2、混凝土为抗渗混凝土（Ｐ6），墙壁高度比较高，砼浇筑时有一定的难度。2.3施工程序及安排：土石方开挖底板垫层底板钢筋、模板底板混凝土墙板钢筋墙板防水套管及止水钢板，模板安装墙板混凝土水池蓄水试验侧壁防水设备、电气安装附属设施施工水池周边回填三、关键部位的施工措施3.1土石方工程：（开挖平面图详见竣工图01）1、水池底板整体落地，基槽采用反铲挖掘机满堂开挖，根据施工图，挖掘机进入坑内作业需开挖上下车道，蓄水池内集水坑土石方采用人工开挖，以免扰动原土层，所挖土石方全部采用挖掘机装，自卸汽车外运至场内指定弃土点。2、基槽开挖质量控制：1、建筑物位置的标准轴线桩，构筑物的定位控制桩，标准水平桩及灰线尺寸，必须先经过检查，并办完预检手续。2、开挖基槽时，合理确定开挖顺序和分层开挖深度，应先完成标高最低处的地方，开挖后，在挖到距槽底50cm以内时，测量放线人员应配合抄出距离槽底50cm水平线，每根水平线从槽底部20cm起每隔2~3m，在槽帮钉水平标高小木撅，在挖至接近标底标高时，用尺或事先量好的50cm标准尺杆，随时以小木撅上平校絯槽底标高，最后以两端轴线（中心线）引桩拉通线，检查距槽边尺寸，确定槽底标准，据此修整槽帮，最后清除槽底土石方，修底铲平。3、基坑的围护：Ａ、基础周边除挖机上下道以外，基坑底部采用Ｃ15素砼硬化。Ｂ、基坑开挖后，坑上部边缘设钢管保护栏杆，挂密目示安全网，夜间设红色警示灯，禁止随意拆除。Ｃ、蓄水池池壁采用人工回填方式回填，平整并采用蛙式打夯机每300mm分层夯实，压实度应符合相关规范要求。3.2模板安装：1、蓄水池采用915×1830×20覆膜胶合板组合木模，楞与横楞均采用木Ф48钢管。墙板及顶板支撑体系采用Ф48扣件式钢管脚手架。墙板斜撑采用钢管，间距@1500。为了防止跑模及保证蓄水池墙壁抗渗要求，墙板支模时用Ф12螺杆中间加焊5㎝×5㎝×5㎜的止水片（节点处满焊）两端用螺栓固定，对拉螺杆长度为1000㎜，间距为@500（双向）墙板模板一次安装完成，与底板施工缝设于筏板斜坡顶；与顶板施工缝，设于梁、板底以下200㎜处。施工缝须进行防水处理，采用中埋式钢板止水带，止水带规格-5×200长墙长，止水带中间压V型槽，以满足其防水需要。2、施工中要埋设大量的预埋管防水套管、预埋件等，其定位、加固措施如下：（1）、钢板，角钢等预埋件，在其四角处打眼用钢钉固定在模板上，或用Ф12钢筋焊于结构钢筋上。（2）、预埋钢管制作时，中间设置钢板止水环，止水环采用5㎜厚钢板...
