蓝光BL2000主板故障码详解手册VIP免费

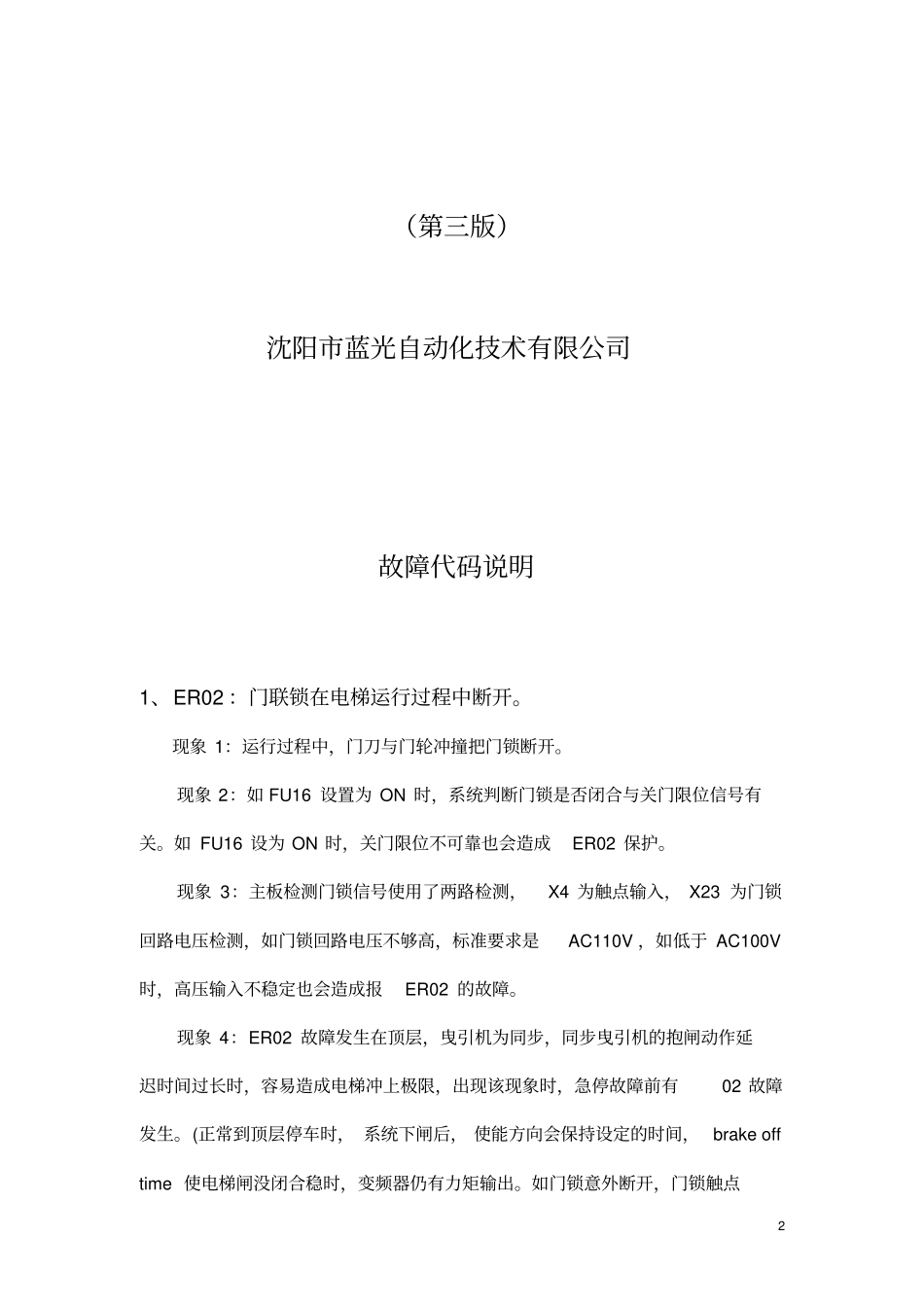

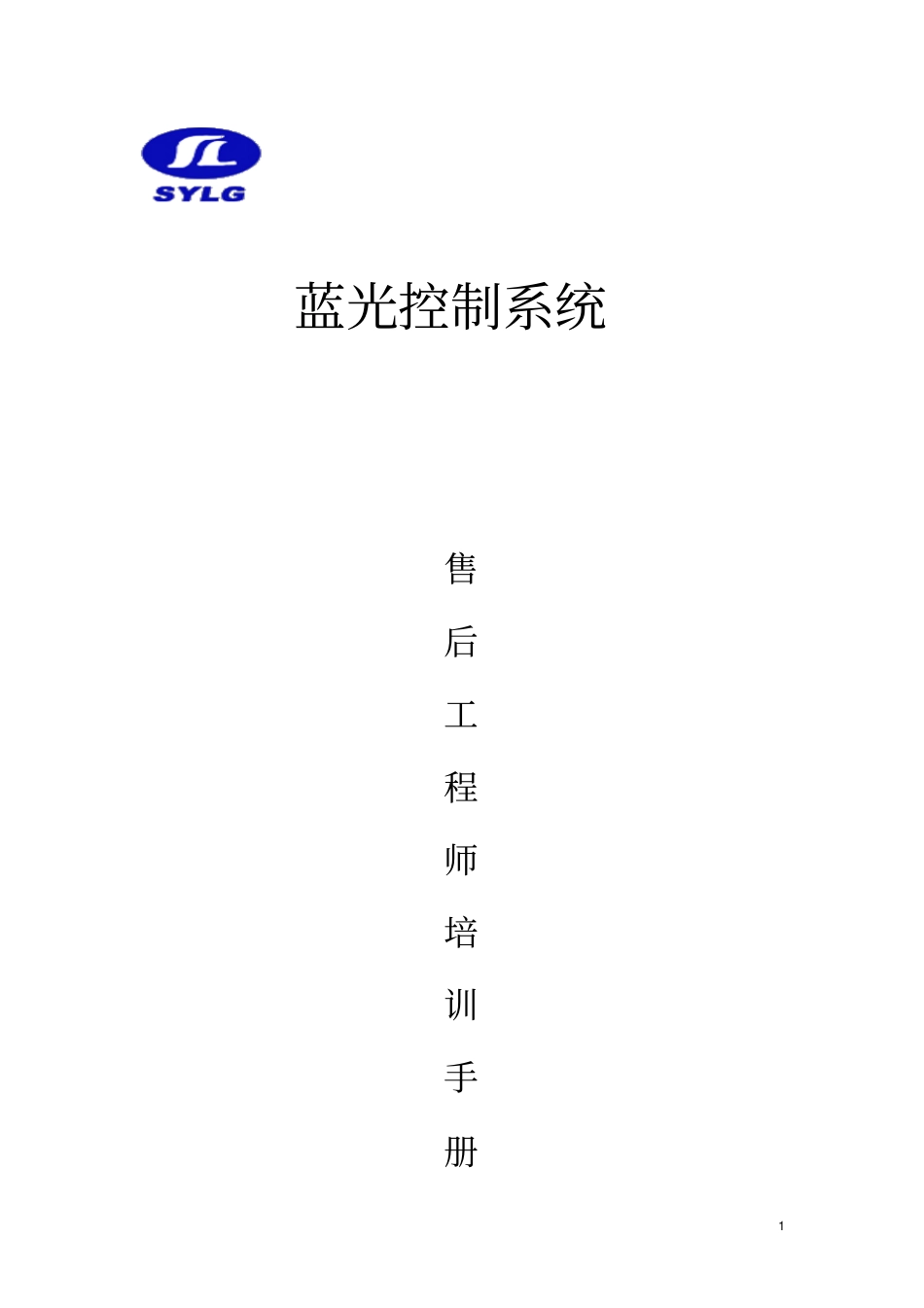

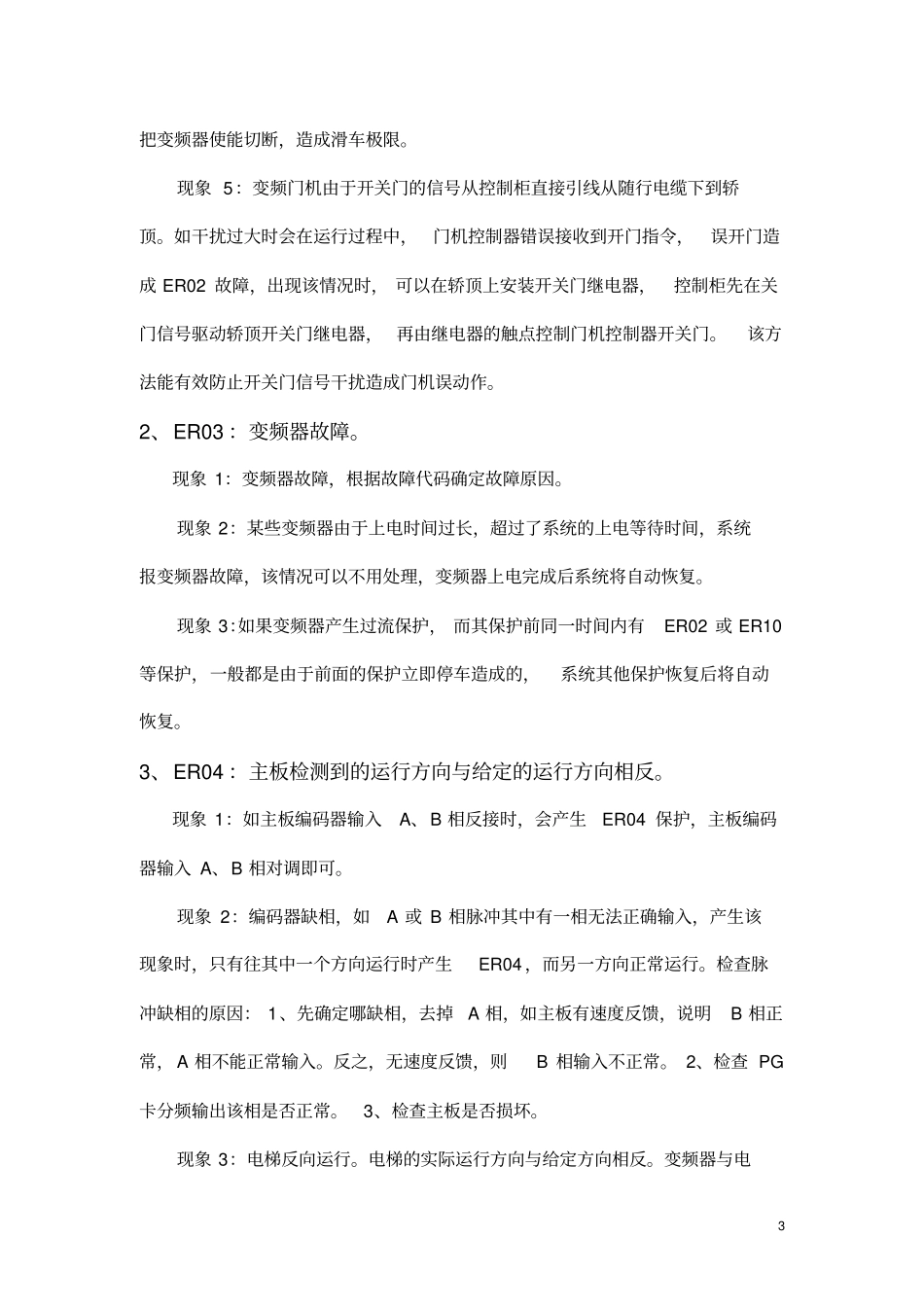

1蓝光控制系统售后工程师培训手册2（第三版）沈阳市蓝光自动化技术有限公司故障代码说明1、ER02：门联锁在电梯运行过程中断开。现象1：运行过程中，门刀与门轮冲撞把门锁断开。现象2：如FU16设置为ON时，系统判断门锁是否闭合与关门限位信号有关。如FU16设为ON时，关门限位不可靠也会造成ER02保护。现象3：主板检测门锁信号使用了两路检测，X4为触点输入，X23为门锁回路电压检测，如门锁回路电压不够高，标准要求是AC110V，如低于AC100V时，高压输入不稳定也会造成报ER02的故障。现象4：ER02故障发生在顶层，曳引机为同步，同步曳引机的抱闸动作延迟时间过长时，容易造成电梯冲上极限，出现该现象时，急停故障前有02故障发生。(正常到顶层停车时，系统下闸后，使能方向会保持设定的时间，brakeofftime使电梯闸没闭合稳时，变频器仍有力矩输出。如门锁意外断开，门锁触点3把变频器使能切断，造成滑车极限。现象5：变频门机由于开关门的信号从控制柜直接引线从随行电缆下到轿顶。如干扰过大时会在运行过程中，门机控制器错误接收到开门指令，误开门造成ER02故障，出现该情况时，可以在轿顶上安装开关门继电器，控制柜先在关门信号驱动轿顶开关门继电器，再由继电器的触点控制门机控制器开关门。该方法能有效防止开关门信号干扰造成门机误动作。2、ER03：变频器故障。现象1：变频器故障，根据故障代码确定故障原因。现象2：某些变频器由于上电时间过长，超过了系统的上电等待时间，系统报变频器故障，该情况可以不用处理，变频器上电完成后系统将自动恢复。现象3：如果变频器产生过流保护，而其保护前同一时间内有ER02或ER10等保护，一般都是由于前面的保护立即停车造成的，系统其他保护恢复后将自动恢复。3、ER04：主板检测到的运行方向与给定的运行方向相反。现象1：如主板编码器输入A、B相反接时，会产生ER04保护，主板编码器输入A、B相对调即可。现象2：编码器缺相，如A或B相脉冲其中有一相无法正确输入，产生该现象时，只有往其中一个方向运行时产生ER04，而另一方向正常运行。检查脉冲缺相的原因：1、先确定哪缺相，去掉A相，如主板有速度反馈，说明B相正常，A相不能正常输入。反之，无速度反馈，则B相输入不正常。2、检查PG卡分频输出该相是否正常。3、检查主板是否损坏。现象3：电梯反向运行。电梯的实际运行方向与给定方向相反。变频器与电4机之间缺相(一相或二相)，造成变频器无力矩输出时向反方向滑车。造成ER04保护，西威变频器或安川变频器变频器未设缺相保护功能时会存在该情况。在顶层滑车时还会造成冲顶现象。4、ER05：开闸故障。①系统输出开闸指令后抱闸接触器0.5秒内未反馈信号给主板，或系统输出抱闸指令后0.5秒内接触器触点未断开。②系统输出开闸指令后闸臂2秒内无反馈，或抱闸后，闸臂开关未断开(BrakeFeedback设置为NO时)现象1：电梯起动时，发生ER05故障，多是由于抱闸继电器触点接触不良引起。故障时间到恢复后再次起动则无该保护。如起动出现05保护过多，建议更换继电器。现象2：停车时发生05故障。多是抱闸继电器不能快速弹起，出现该情况时，请更换抱闸继电器。现象3：闸臂反馈不正确，开闸回路里有门锁运行，抱闸继电器的触点，各触点接触不良时可能造成闸不能正常打开。现象4：闸臂开关安装位置不正确，闸臂开关不能正常动作。双速货梯05故障会造成溜车，同时需要调整提前开闸时间。5、ER06：运行过程中门区输入信号不断开。现象1：两个门区感应器中一个或两个粘连，造成运行过程中门区信号一直有效。现象2：门区信号输入线与其他信号线短接。现象3：电梯起动后，钢丝绳在门区原地打滑。56、ER07：在运行过程中主控电脑板检测到的编码器脉冲数过少。现象1：控制系统给定速度后，变频器未按给定速度运转。可能的原因：1、速度给定连接线接触不良(模拟给定信号线或多段速度给定信号线)。2、变频器设定的运转时间过长，多段给定时，有些型号的变频器有开闸延时运行时间设定，设定时间如大于2.5秒时易出现该保护。3、负载过重，变频器在重载条件下无法起动或起动过程太慢。现象2：编码器脉冲输入接线接触不良，脉冲不能正常输入主板。现象3：变频器分频输...
